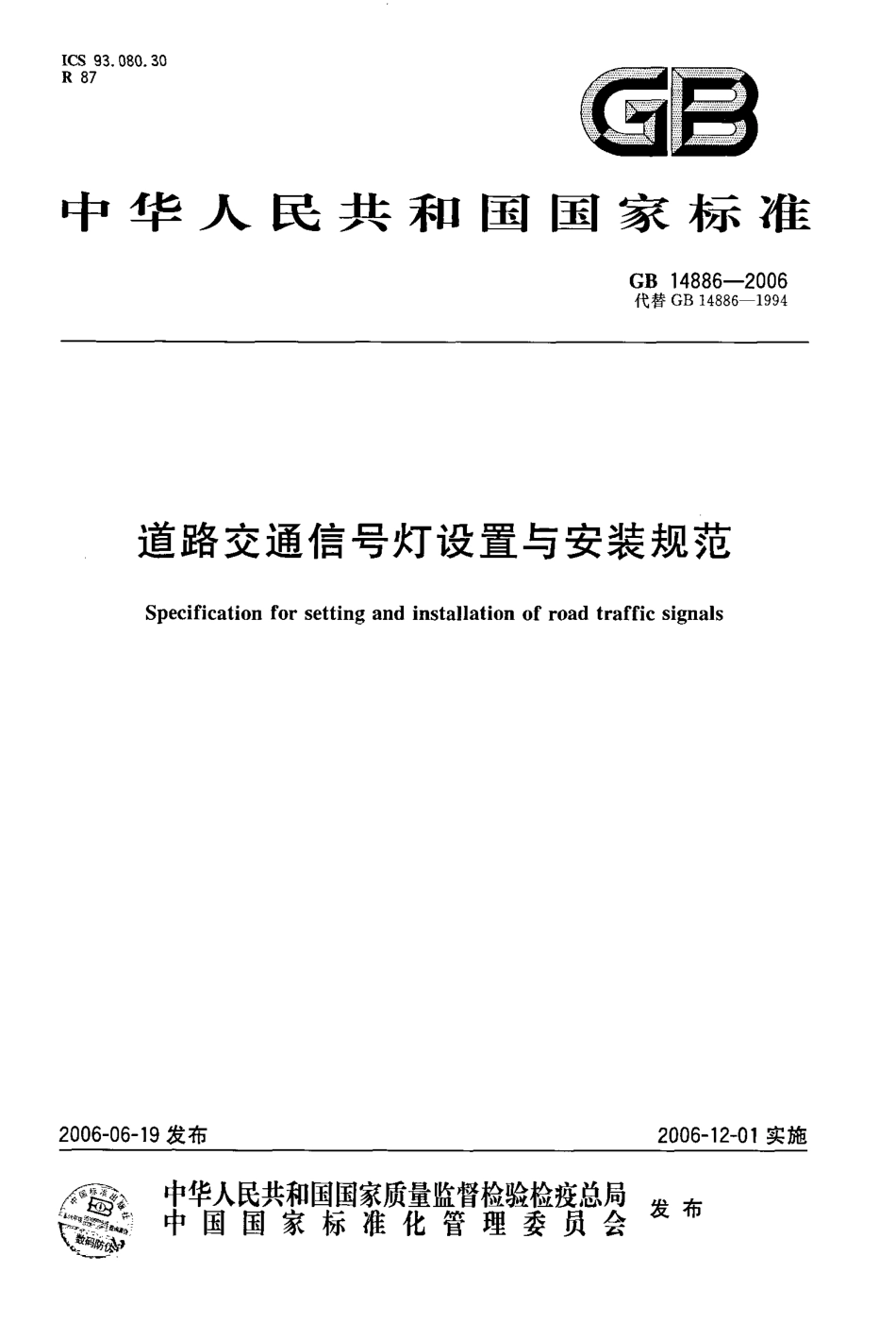

GB14886-2006 道路交通信号灯设置与安装规范.pdf

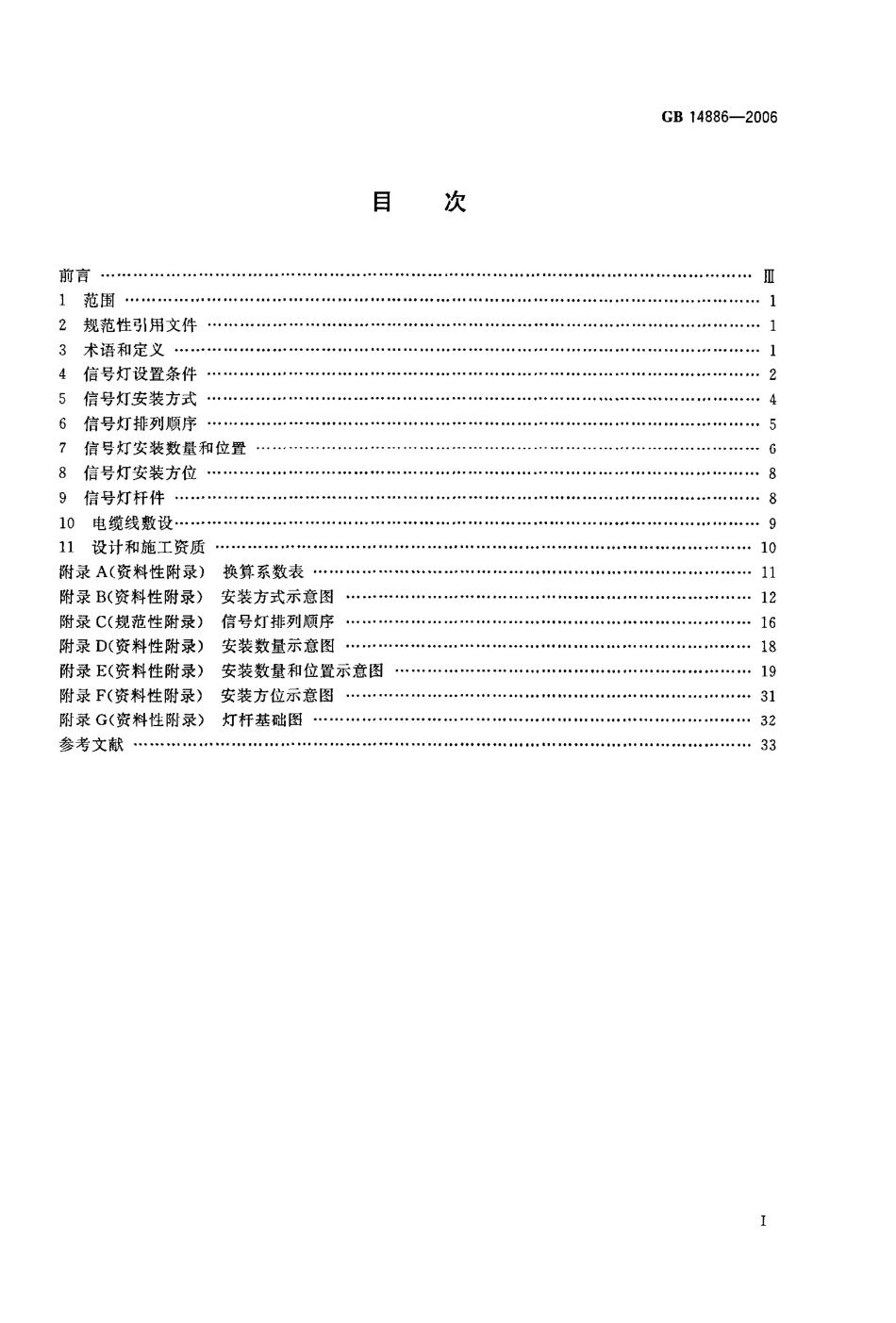

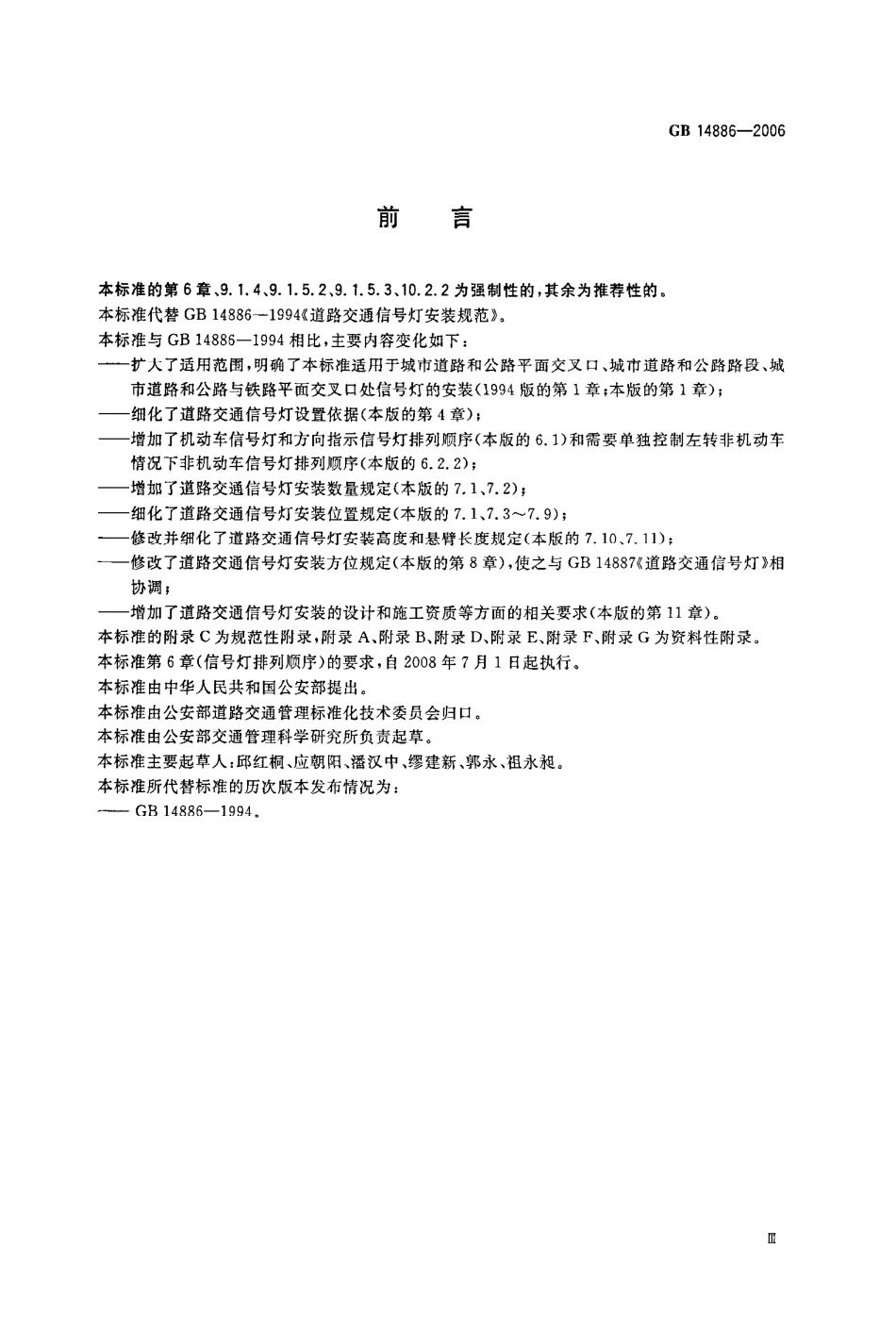

GB14886-2006目次前言】范围2规范性引用文件3术语和定义14信号灯设置条件25信号灯安装方式46信号灯排列顺序57信号灯安装数量和位置68信号灯安装方位9信号灯杆件810电缆线敷设11设计和施工资质10附录A(资料性附录)换算系数表11附录B(资料性附录)安装方式示意图附录C(规范性附录)信号灯排列顺序16附录D(资料性附录)安装数量示意图18附录E(资料性附录)安装数量和位置示意图19附录F(资料性附录)安装方位示意图31附录G(资料性附录)灯杆基础图32参考文献33GB14886-2006道路交通信号灯设置与安装规范1范围本标准规定了道路交通信号灯（以下简称信号灯）的设置条件、安装方式、排列顺序、安装数量和位置、安装方位、信号灯杆件、电缆线敷设、设计和施工资质等方面的相关要求。本标推适用于城市道路和公路平面交叉口（以下简称“路口”）、城市道路和公路路段（以下简称“路段”)、城市道路和公路与铁路平面交叉口（以下简称“道口”）处信号灯的安装。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB14887道路交通信号灯GB/T18226高速公路交通工程钢构件防腐技术条件GB50220一1995城市道路交通规划设计规范3术语和定义下列术语和定义适用于本标准。3.1当量小汽车(PCU)passenger car unit以45座的小客车为标准车，作为各种型号车辆换算道路交通量的当量车种。GB50220-1995的2.0.5.注：换算系数参见附录A。3.2机动车信号灯motorvehicle signals由红色、黄色、绿色三个几何位置分立的无图案圆形单元组成的一组信号灯，指导机动车通行。3.3非机动车信号灯non-motorvehicle signals由红色、黄色、绿色三个几何位置分立的内有自行车图案的圆形单元组成的一组信号灯，指导非机动车通行。注：左转非机动车信号灯，由红色、黄色，绿色三个几何位置分立的内有自行车和向左箭头图案的圆形单元组成的一组信号灯，指导左转非机动车通行。3.4人行横道信号灯crosswalk signals由几何位置分立的内有红色行人站立图案的单元和内有绿色行人行走图案的单元组成的一组信号灯，指导行人通行。3.5方向指示信号灯direction signals由红色、黄色、绿色三个几何位置分立的内有同向箭头图案的圆形单元组成的一组信号灯，用于指导某一方向上机动车通行。箭头方向向左、向上和向右分别代表左转、直行和右转。绿色箭头：表示车GB148862006辆允许沿箭头所指的方向通行；红色或黄色箭头：表示仅对箭头所指方向起红灯或黄灯的作用。3.6车道信号灯lane signals由一个红色交叉形图案单元和一个绿色向下箭头图案单元组成的信号灯。红色交叉形表示本车道不准车辆通行：绿色向下箭头表示本车道准许车辆通行。3.7闪光警告信号灯flash alarm signals由一个黄色无图案圆形单元构成的信号灯。工作状态闪烁，表示车辆、行人通行时应注意瞭望，在确保安全后通过。3.8道口信号灯intersection of road and railway signals由两个或一个红色无图案圆形单元构成的信号灯。两个红灯交替闪烁或者一个红灯亮时，表示禁止车辆、行人通行；红灯熄灭时，表示允许车辆、行人通行。3.9基准轴geometric axis垂直于出光面的水平投影面并通过出光面几何中心的一条直线。GB14887一2003的3.2：3.10信号灯安装高度installation height of signals由信号灯的最低点至路面的垂直距离。3.11信号灯悬臂长度cantilever length of signals由信号灯灯杆立杆至信号灯最远点的距离。4信号灯设置条件4.1信号灯设置条件总则4.1.1信号灯设置时应考虑路口、路段和道口三种情况。4.1,2应根据路口形状、交通流量和交通事故状况等条件，确定路口信号灯的设置。可设置专用于指导公共交通车辆通行的信号灯及相应配套设施。4.1,3应根据路段交通流量和交通事故状况等条件，确定路段信号灯的设置。4.1.4在道口处，应设置道口信号灯。4.1.5在设置信号灯时，应配套设置相应的道路交通标志、道路交通标线和交通技术监控设备。4.2路口信号灯设置路口按形状主要可分为：十字形、斜交、T形、Y形、错位T形、错位Y形、多路、环形路口。4.2.1十字形路口、斜交路口、T形路口、Y形路口一当相交的两条道路均为干路时，应设置信号灯。一当相交的两条道路中有一条为支路时，应根据交通流量（详见4,3）和交通事故状况等条件，确定是否设置信号灯。注1：本标准中的干路指在设计速度、机动车车道条数，道路宽度和断面形式等方面符合GB50220一1995第7章规定的快速路、主干路、次干路（大中城市）和干路（小城市），以及双向四车道以上（含）的公路。注2：本标准中的支路指在设计速度、机动车车道条数、道路宽度和断面形式等方面符合GB50220一1995第7章规定的支路和以下道路，以及双向四车道以下的公路。4.2.2错位T形路口一一错位间距小于50m时，可视为一个十字路口或斜交路口，按4.2.1设置信号灯。2
