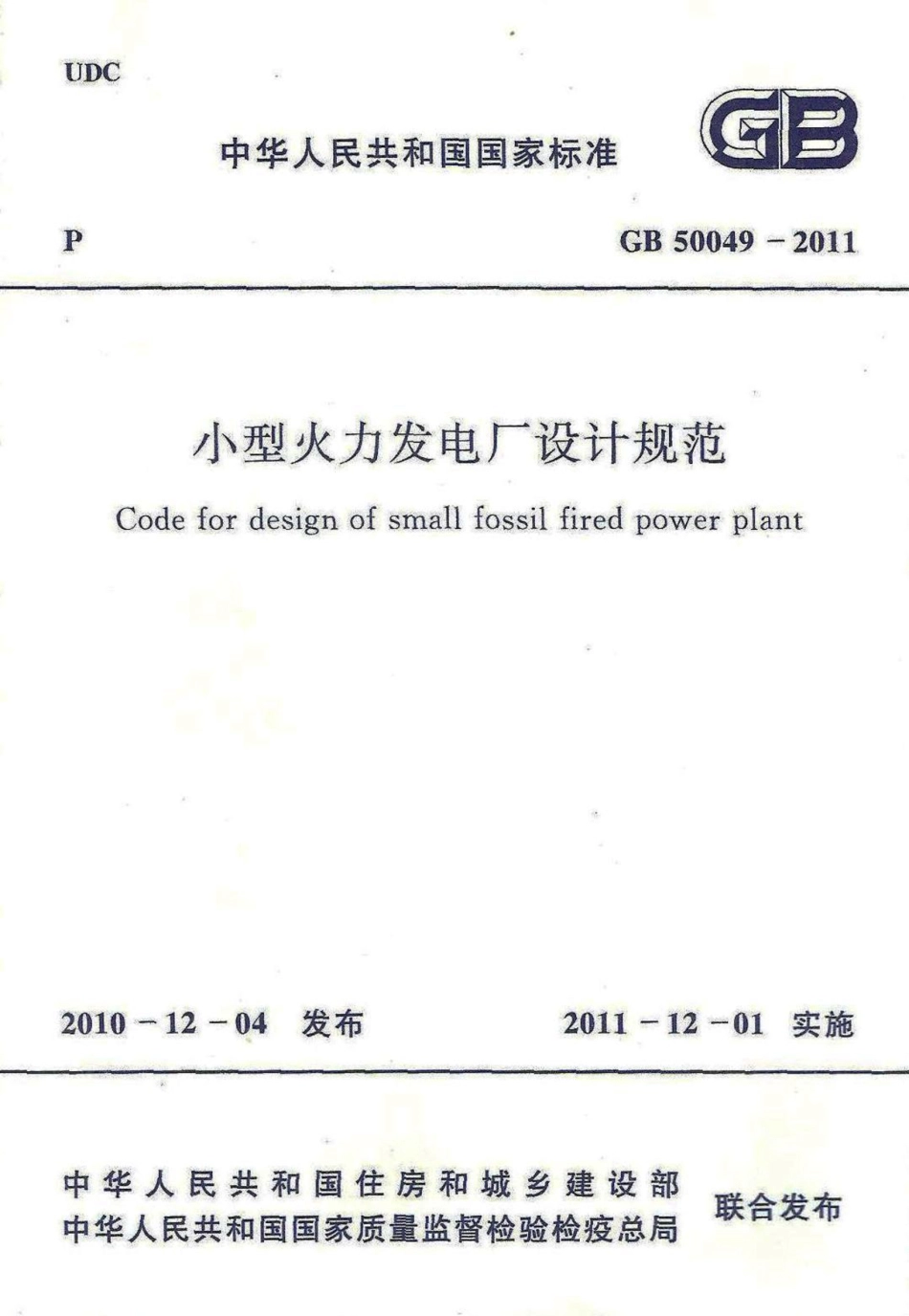

GB50049-2011 小型火力发电厂设计规范.pdf

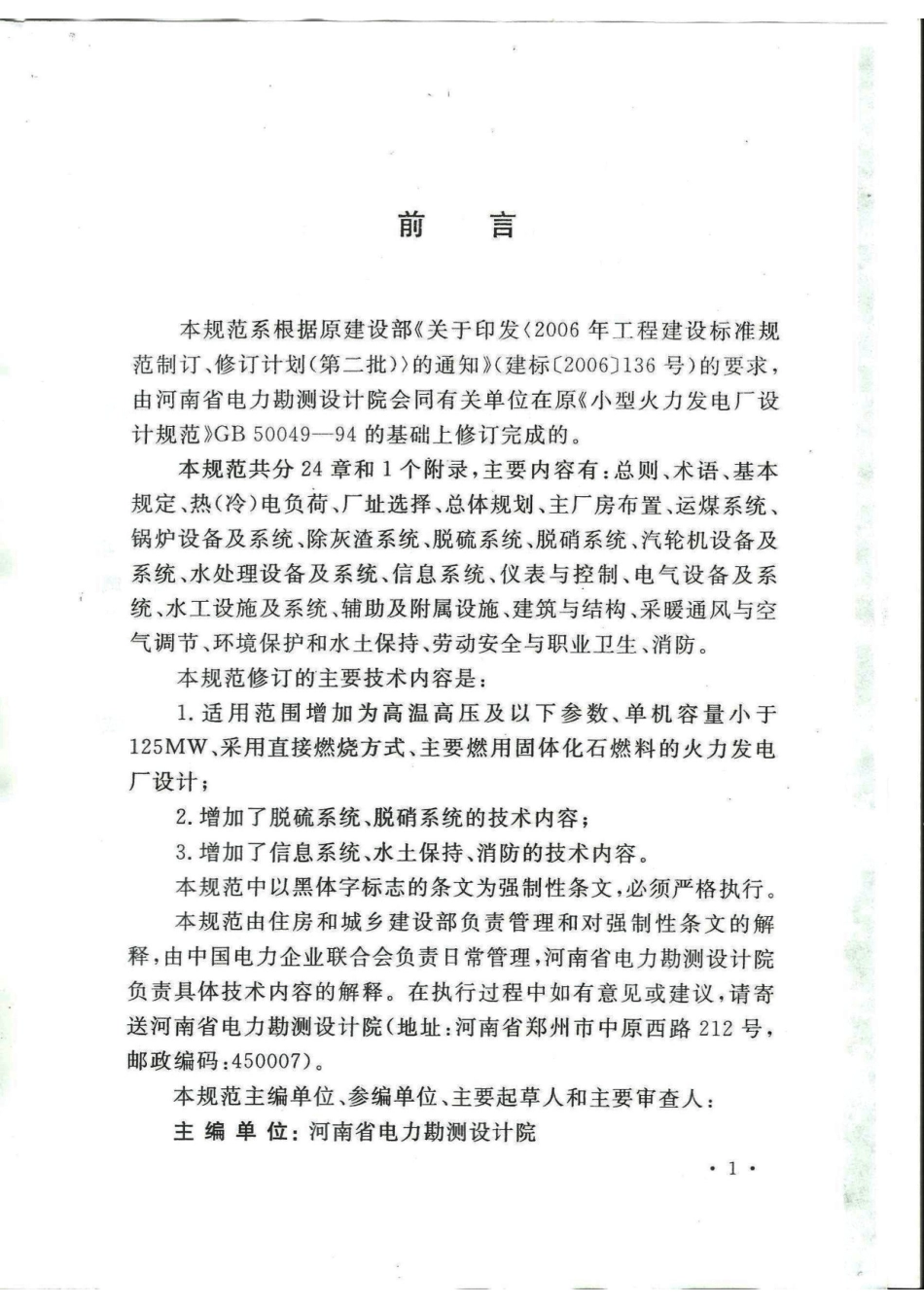

前言本规范系根据原建设部关于印发(2006年工程建设标准规范制订、修订计划（第二批）)的通知（建标(2006136号）的要求，由河南省电力勘测设计院会同有关单位在原小型火力发电厂设计规范GB5004994的基础上修订完成的。本规范共分24章和1个附录，主要内容有：总则、术语、基本规定、热（冷）电负荷、厂址选择、总体规划、主厂房布置、运煤系统、锅炉设备及系统、除灰渣系统、脱硫系统、脱硝系统、汽轮机设备及系统、水处理设备及系统、信息系统、仪表与控制、电气设备及系统、水工设施及系统、辅助及附属设施、建筑与结构、采暖通风与空气调节、环境保护和水土保持、劳动安全与职业卫生、消防。本规范修订的主要技术内容是：1.适用范围增加为高温高压及以下参数、单机容量小于125MW、采用直接燃烧方式、主要燃用固体化石燃料的火力发电厂设计；2.增加了脱硫系统、脱硝系统的技术内容；3.增加了信息系统、水土保持、消防的技术内容。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国电力企业联合会负责日常管理，河南省电力勘测设计院负责具体技术内容的解释。在执行过程中如有意见或建议，请寄送河南省电力勘测设计院（地址：河南省郑州市中原西路212号，邮政编码：450007)。本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：河南省电力勘测设计院12术语2.0.1热化系数thermalization coefficient供热机组的额定供热量（扣除自用汽热量）与最大设计热负荷之比。2.0.2同时率simultaneity factor同时率为区域（企业）最大热负荷与各用户（各车间）的最大热负荷总和的比。2.0.3 micro filtration系膜式分离技术，过滤精度在0.1m1.0m范围之内。2.0.4滤 ultra filtration系膜式分离技术，过滤精度在0.01m0.1m范围之内。2.0.5在UPS on line UPS不管交流工作电源正常与否，逆变器一直处于工作状态，当交流工作电源故障时，逆变器能通过直流电源逆变保证负荷的不间断供电，且其输出为交流正弦波的不间断电源装置。2.0.6电气监控管理系统 electrical control and manage-ment system基于现场总线技术，采用开放式、分布式的网络结构，对发电厂的发电机变压器组、高低压厂用电源等电气设备进行监控和管理的计算机系统，简称ECMS。2.0.7电力网络计算机监控系统network computerizedcontrol system基于现场总线技术，采用开放式、分布式的网络结构，对升压站的电力网络系统或设备进行监控和管理的计算机系统，简称NCCS。2
