JGT310-2011 人行自动门用传感器.pdf

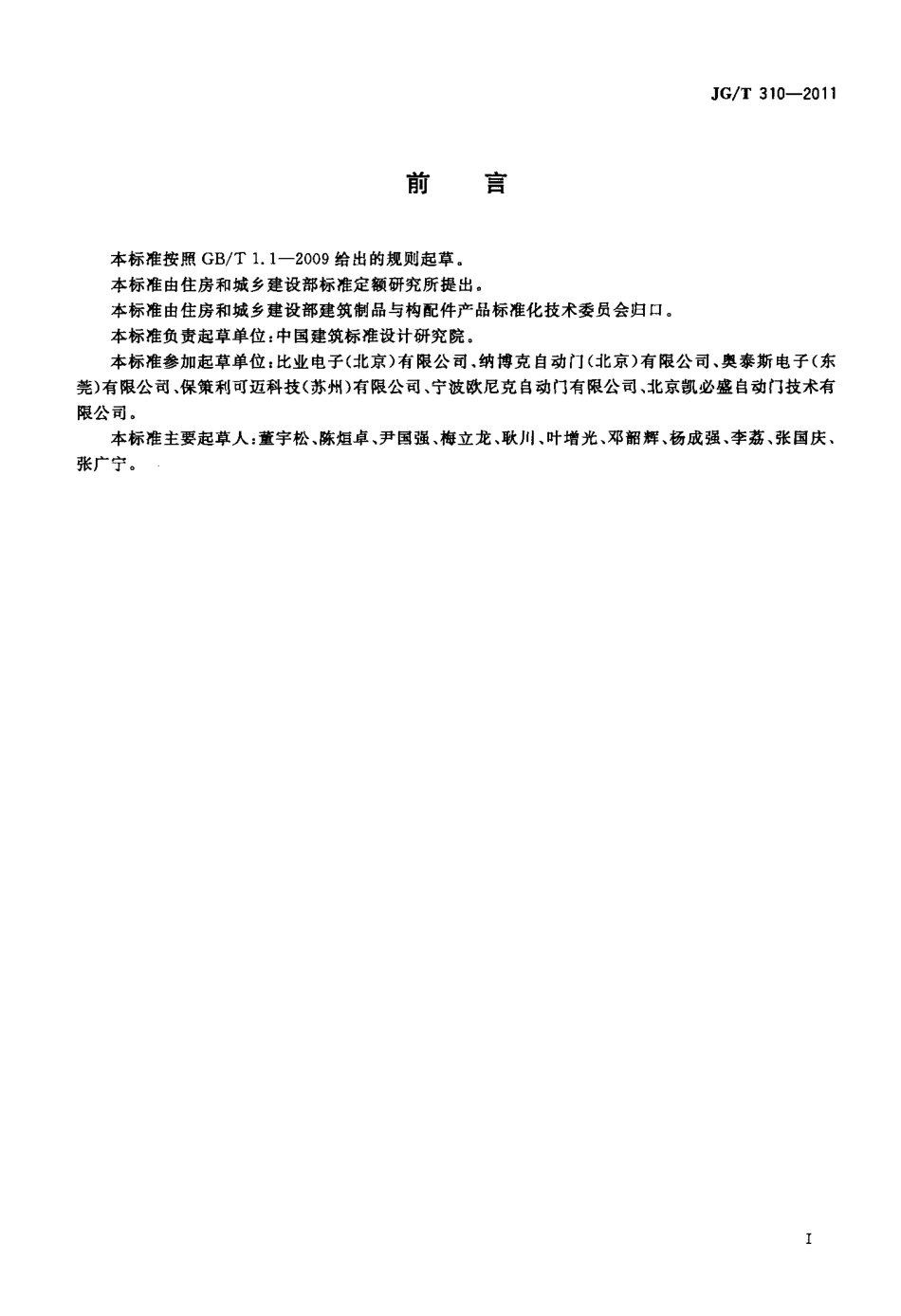

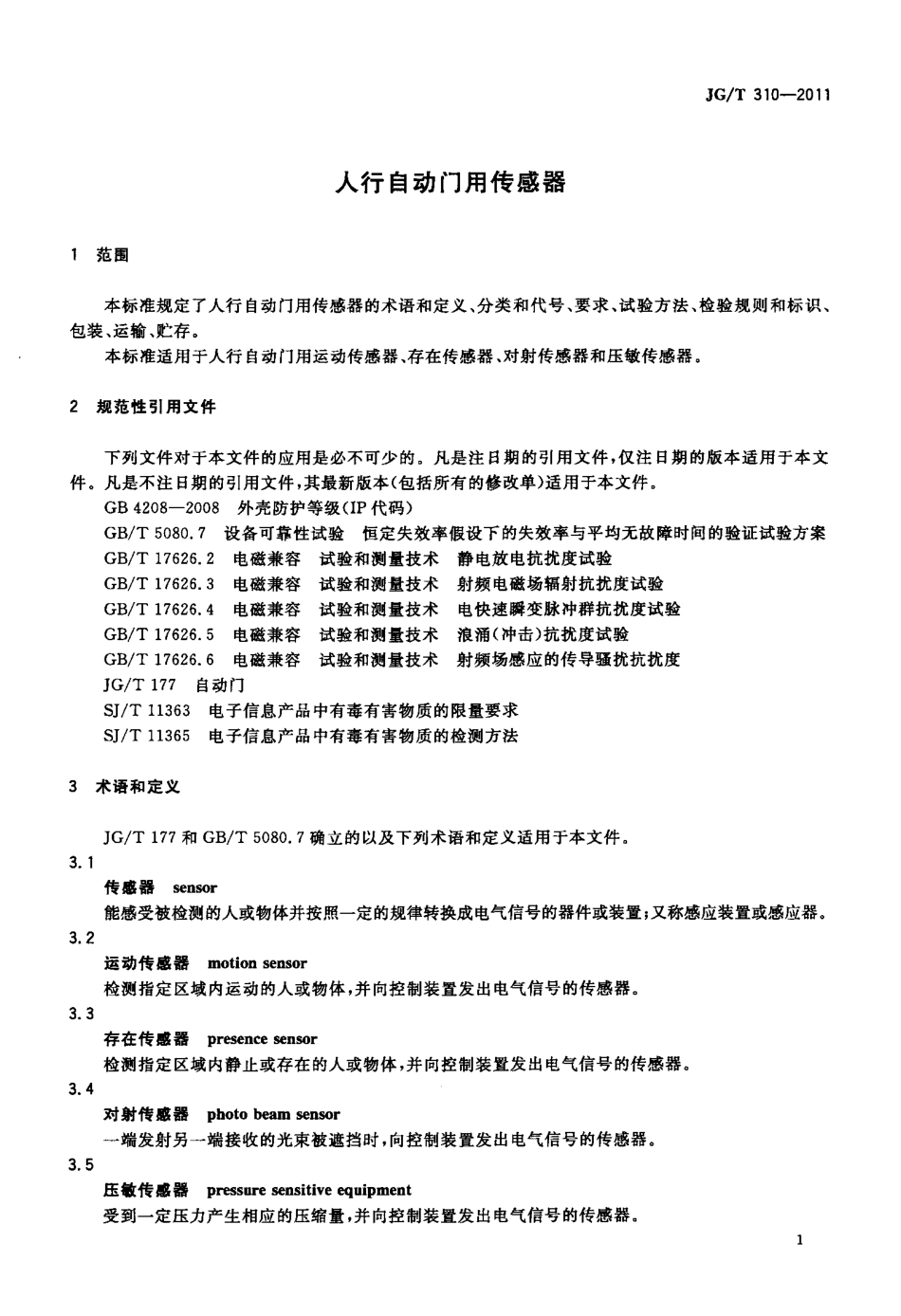

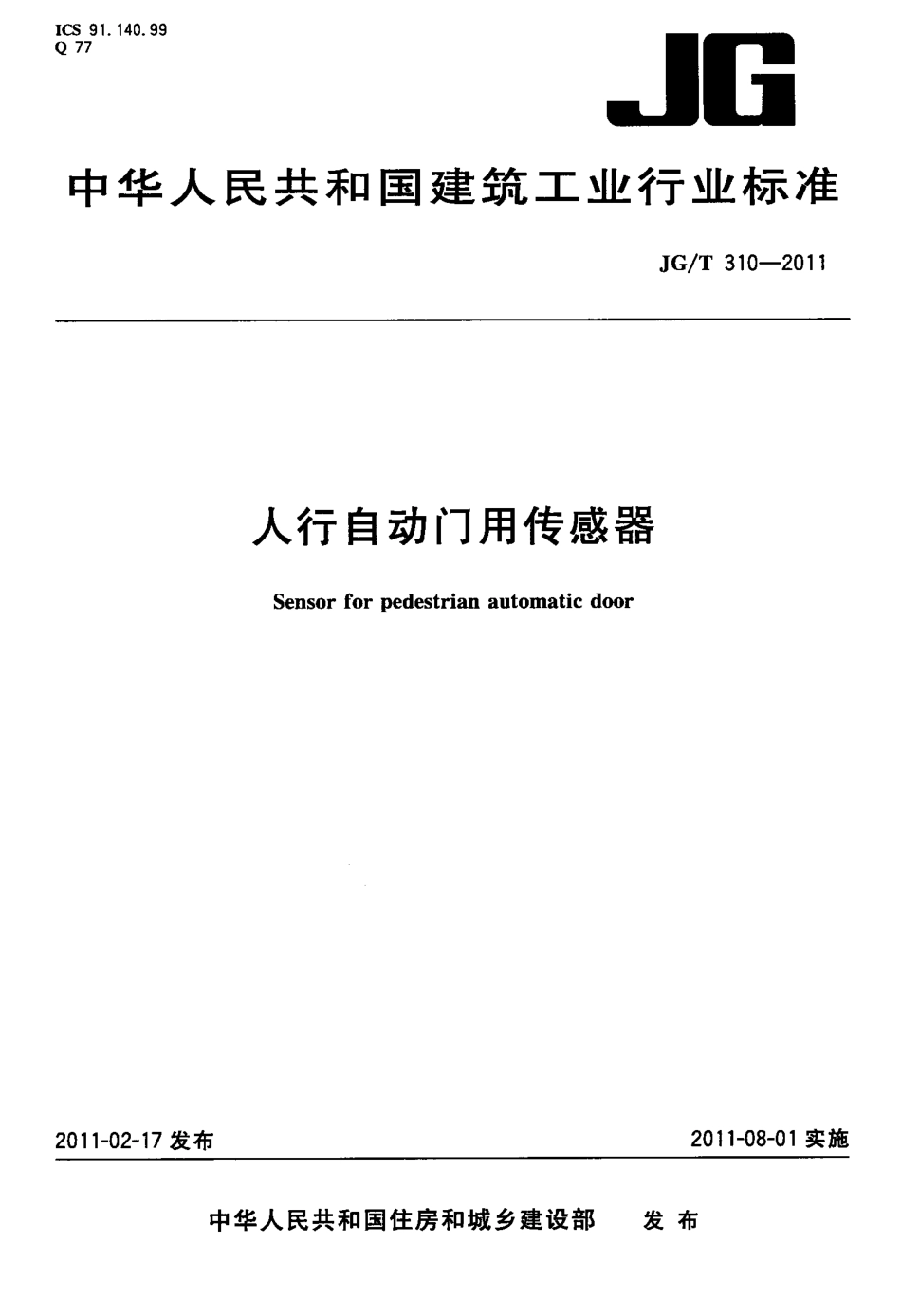

l C S9 1 1 4 0 9 9Q7 7J B中华人民共和国建筑工业行业标准J G T3 1 0 2 0 112 0 1 1 0 2-1 7 发布人行自动门用传感器S e n s o rf o rp e d e s t r i a na u t o m a t i cd o o r2 0 11-0 8-0 1 实施中华人民共和国住房和城乡建设部发布前言J G T3 1 0 2 0 11本标准按照G B T1 1 2 0 0 9 给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：中国建筑标准设计研究院。本标准参加起草单位：比业电子(北京)有限公司，纳博克自动门(北京)有限公司、奥泰斯电子(东莞)有限公司、保策利可迈科技(苏州)有限公司、宁波欧尼克自动门有限公司、北京凯必盛自动门技术有限公司。本标准主要起草人：董宇松、陈炬卓、尹国强、梅立龙、耿川、叶增光、邓韶辉、杨成强、李荔、张国庆、张广宁。1 范围人行自动门用传感器J G T3 1 0 2 0 1 1本标准规定了人行自动门用传感器的术语和定义、分类和代号、要求、试验方法、检验规则和标识、包装、运输、贮存。本标准适用于人行自动门用运动传感器、存在传感器、对射传感器和压敏传感器。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B4 2 0 8-2 0 0 8 外壳防护等级(I P 代码)G B T5 0 8 0 7 设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案G B T1 7 6 2 6 2电磁兼容试验和测量技术静电放电抗扰度试验G B T1 7 6 2 6 3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验G B T1 7 6 2 6 4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验G B T1 7 6 2 6 5 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验G B T1 7 6 2 6 6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度J G T 1 7 7 自动门S J T1 1 3 6 3 电子信息产品中有毒有害物质的限量要求S J T1 1 3 6 5电子信息产品中有毒有害物质的检测方法3 术语和定义3 13 23 33 43 5J G T1 7 7 和G B T5 0 8 0 7 确立的以及下列术语和定义适用于本文件。传感器n s o r能感受被检测的人或物体并按照一定的规律转换成电气信号的器件或装置；又称感应装置或感应器。运动传感器m o t i o ns e n s o r检测指定区域内运动的人或物体，并向控制装置发出电气信号的传感器。存在传感器p r e s e n c es e n S O r检测指定区域内静止或存在的人或物体，并向控制装置发出电气信号的传感器。对射传感器p h o t ob e a m n r一端发射另一端接收的光束被遮挡时，向控制装置发出电气信号的传感器。压敏传藤器p r e s s m es e n s i t i v ee q u i p m e n t受到一定压力产生相应的压缩量，并向控制装置发出电气信号的传感器。J G T3 1 0 2 0 113 6存在持续时间p r e s e n c ed u r a t m nt i m e存在传感器可持续检测人或物体存在状态的时间间隔。3 7响应时间r p t i m e从人或物体进入检测区域起到开始输出信号时的时间间隔。3 8可检测速度d e t e c t i o ns p e e d对于运动传感器，运动的人或物体进入其感应区域时，能使其被触发的速度。4 分类和代号4 1 分类和代号4 1 1 按感应方式分类感应方式和代号应符合J G T1 7 7 和表1 的规定。表1盛应方式类别和代号感应方式类别运动感应型(静体)存在感应童(静体)对射光感应型接触型代号DJJ SC4 1 2 按工作原理分类工作原理和代号应符合表2 的规定。表2 工作原理类别和代号工作原理类别红外线微波超声波激光压力其他代号1234564 1 3 按信号输出方式分类信号输出方式和代号应符合表3 的规定。表3 信号输出方式类别和代号信号输出方式类别继电器晶体管其他代号RTQ4 2 标记示例4 2 1 标记方法由感应方式代号、工作原理和信号输出方式组成。24 2 2 示例传感器示例1：微波探测继电器输出运动传感器：传感器D 2 一R；示例2：红外线探测晶体管输出存在传感器：传感器儿一T示例3：压力触发晶体管输出压敏传感器：传感器c 5 一T。5 要求号输出方式作原理应方式5 1 一般要求5 1 1 材料传感器使用的元器件及装配所使用材料应符合S J T1 1 3 6 3 中的规定。5 1 2 外观质量产品表面应平滑、匀称；不应有明显的色差、毛刺、污迹、伤痕等缺陷。5 1 3 适用环境温度和相对湿度环境温度：-2 0 5 0；相对湿度：不大于8 5。5 1 4 防护等级不应低于G B4 2 0 8-2 0 0 8 中1 P 5 2 的要求。5 1 5 电磁兼容性抗扰度应满足G B T1 7 6 2 6 2 1 7 6 2 6 6 的要求。5 1 6 平均无故障工作时间不应低于1 75 0 0h。5 2 技术要求5 2 1 运动传感器5 2 1 15 2 1 25 2 1 35 2 1 4J G T3 1 0 2 0 11微波传感器的发射频率应为2 4 0 0G H z 2 4 2 5G H z；发射功率不应大于2 0M w。感应范围区域应可调整，以适应自动门功能的选项要求。运动检测速度范围为0 1 5m s 1 5 0m s。响应时间不应大于2 0 0m s。5 2 2 存在传感器5 2 2 1 存在持续时间不应小于3 0s。J G T3 1 0 2 0 1 15 2 2 2 响应时间不应大于2 0 0m s，用于安全保护用途时不应大于5 0m s。5 2 2 3 用于安全保护时，应具备故障信号输出功能。5 2 3 对射传感器5 2 3 1 干扰光入射角不大于5。、照度不大于3 00 0 0 1 x 的情况下，应能够正常工作。5 2 3 2 响应时间不应大于5 0 m s。5 2 3 3 用于安全保护时，应具备故障信号输出功能。5 2 4 压敏传感器5 2 4 1 在压敏传感器防护套外侧4 0m m X 4 0m m 的接触面上，正向触发压力不应大于4 5N。5 2 4 2 响应时间不应大于5 0m s。6 试验方法6 1 试验条件除了温度试验之外，所有的试验应在环境温度2 0 士5 的前提下进行。测试数据可以接受如下的误差：电气测量土5；时间测量士5；距离测量5。6 2 检测设备检测设备应满足如下要求：a)时间测量精度不应大于5m s，b)相对示值误差应小于士5；c)应能显示测量值或波形观测图；d)测量设备校准间隔不应超过一年。6 3 检测试样检测试样见图1。尺寸为7 1 0m i n x 2 5 0m m 1 5 0m m，上端呈圆形，木材制作，黑色亚光表面。图1 检测试样单位为毫米6 4 试验方法6 4 1 材料按S J T1 1 3 6 5 中的规定检测传感器中有害物质的含量。6 4 2 外观质量检测距离6 0 0m m，进行目测。6 4 3 适用环境温度和相对湿度J G T3 1 0 2 0 11a)将传感器放置到温控柜里，传感器的关键测试点(工作电流，信号输出等)用导线连接，通过温控框的通孔传递到温控柜外，温控柜的通孔密封好后启动温控柜；b)实验温度设定从一2 0 5 0，每1 0 为一台阶，每个测试阶段(一2 0 一1 0，4 0 5 0)需保持3 0 r a i n 后，用示波器进行传感器的关键测试点的测试，以确认传感器是否正常工作；c)在温度为3 0 和相对湿度8 5 的条件下，保持3 0 r a i n 后，用示波器进行传感器的关键测试点的测试，以确认传感器是否正常工作。6 4 4 防护等级按G B T4 2 0 8-2 0 0 8 中规定的试验方法进行。6 4 5 电磁兼容性按G B T1 7 6 2 6 2 1 7 6 2 6 6 规定的试验方法进行检测。6 4 6 平均无故障工作时间按照G B T5 0 8 0 7 的规定检测传感器的平均无故障工作时间(M T B F)。6 4 7 运动传感器6 4 7 1微波传感器的发射频率和发射功率的测试方法如下：a)用与微波传感器电压、频段相当的频率计数器测试发射频率，用与微波传感器电压、频段、功率量程相当的功率计测试发射功率；b)按测试条件和使用方法设置频率计数器、功率计和微波传感器，把频率计数器量程调整到不小于频段测试范围，把功率计量程调整到不小于功率测试范围，记录频率计数器、功率计型号及测试条件；c)将微波传感器按额定电压接通电源并按说明书的许可调整到最大感应范围；d)观察并记录频率、功率测试数据，测试三次，以每次都符合要求作为评价依据。6 4 7 2 感应范围测试方法：打开运动传感器外壳，按说明书的要求用手调整探测发射或接受部件的角度，以检测试样在两个方向的移动触发传感器，观察感应范围的变化情况，确认并记录可调整区间与说明书是否相符。6 4 7 3 可检测速度测试方法如下：a)在靠近自动门探测区域内边沿放置检测试样，用电动活塞装置推动检测试样进入探测区域进行测试，电动活塞的行程不应小于2 0 0m m，速度范围应在0 1 5m s 1 5m s 间可调；b)检测试样从速度0 1 5 m s 开始进行测试，水平方向移动距离不应小于2 0 0 m i l l；当电动活塞推5J G T3 1 0 2 0 11b)c)d)e)动检测试样时，观测与传感器相连接的示波器，是否显示传感器触发并有电气信号输出，重复检测5 次；检测试样分别再以o 5 5m s、0 8 5m s、1 _ 2 5m s、1 5m s 的速度按以上程序检测。响应时间的测试方法如下：用示渡器、电动活塞、光电开关和检测试样等装置进行，各种仪器要求为：示波器时间精度应小于0 1m s；电动活塞行程不应小于2 0 0m m，速度范围应在0 1 5m s 1 5m s 可调；光电开关光束直径应小于1m m，响应时间应小于1m s；传感器安装高度不应小于2 2m，在靠近探测区域内边沿放置检测试样，用电动活塞连接并推动检测试样(见图2)；测试区间按图示要求或产品说明书中许可的最大感应范围设置，将示波器的一个通道连接光电开关探测信号的输出端，另一个通道连接传感器探测信号的输出端；调整光电开关光束的位置使其垂直于试样运动方向，光束与试样表面距离应小于1m m；光电开关和运动传感器可将检测试样的通过信号等传输给示波器，当电动活塞推动检测试样运动时，观察示波器两路信号时间差；分别检测三次，取平均值作为运动传感器的响应时间。单位为毫米说明；1 运动传感器2 示波器3 检测试样；4 光电开关；5 电动活塞。图2 运动传藤器响应时间检测6 4 8 存在传感器6 4 8 1 存在持续时间的测试方法：将检测试样放人存在传感器检测区域，用与传感器相连接的示波器测出从传感器开始输出信号到消失时的时间差即为存在持续时间。G 4 8 2 响应时间的测试方法如下：a)用示波器、电动活塞、光电开关和检测试样等装置进行，各种仪器要求为：示波器时间精度应小于0 1 m s；电动活塞行程不应小于2 0 0 m m，速度范围应在0 1 5 m s 1 5 m s 可调；光电开关6o 幻q6J G T3 1 0 2 0 1 1光束直径应小于1m m，响应时间应小于1m s；b)传感器安装高度为2 2m，在探测区域外放置检测试样，用电动活塞连接检测试样(见图3)；c)测试区间按图示要求或产品说明书中许可的最大感应范围设置，调整光电开关的位置，使光束垂直于试样运动方向并尽可能靠近检
