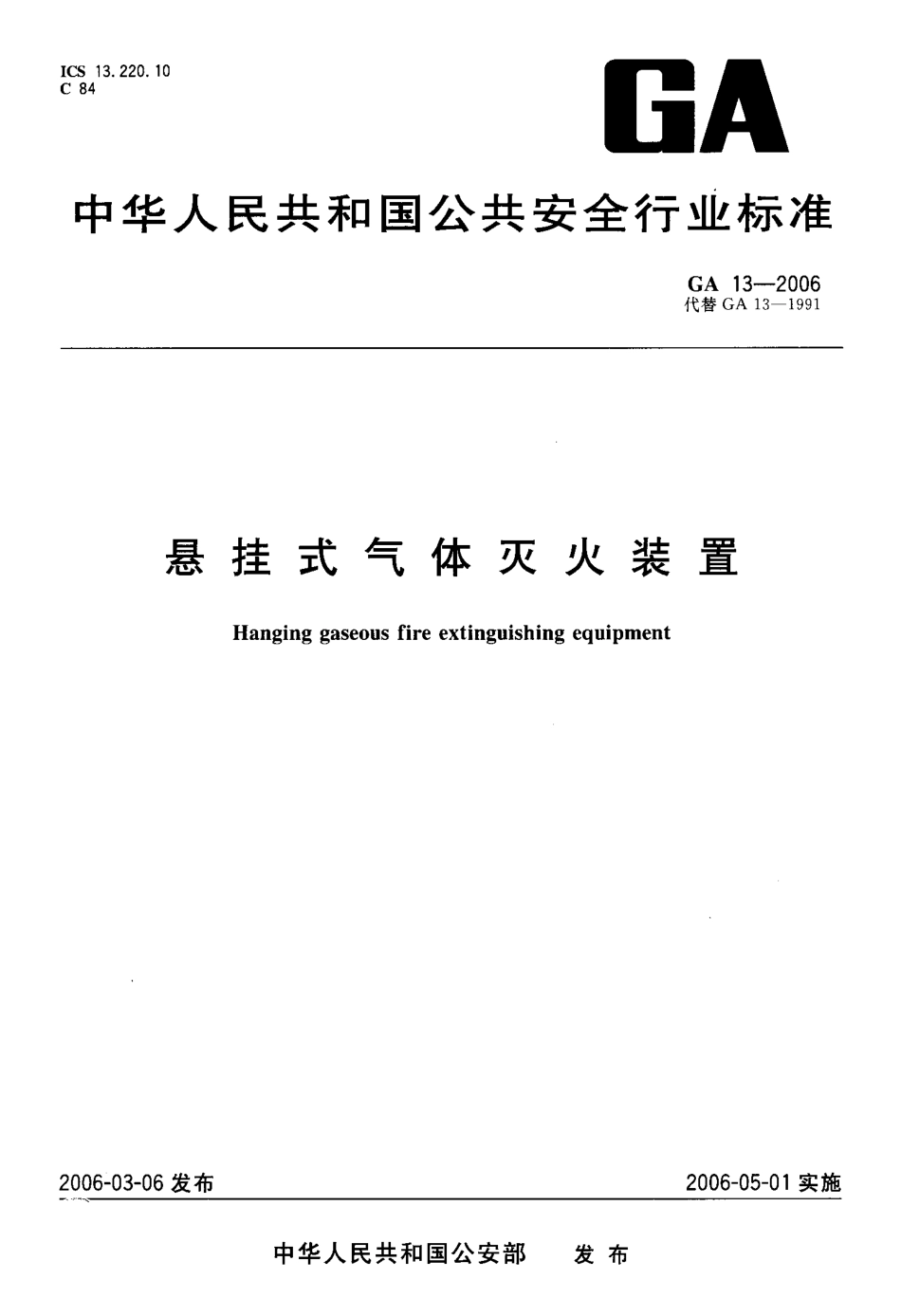

GA13-2006 悬挂式气体灭火装置.pdf

GA13-20064型号编制4.1编制方法XQ X/X-XX厂家自定义贮存压力，MPa灭火装置公称容积，L启动方式，（电爆B,电磁C,感温元件W,其他Q)充装灭火剂类型(Q代表七氟丙烷，S代表卤代烷1301，L代表六氟丙烷，)悬挂式气体灭火装置4.2标记示例悬挂式七氟丙烷灭火装置，电磁启动，灭火装置的公称容积20L,贮存压力为1.6MPa,其型号为：XQQC20/1.6。5要求5.1灭火装置5.1.1外观5.1.1.1灭火装置构成部件应无明显加工缺陷或机械损伤，外表面须进行防腐蚀处理，防腐涂层应完整、均匀。5.1.1.2标牌应牢固地设置在灭火装置的明显部位，标牌标注的内容应符合8.2的要求。5.1.2灭火剂与充压气体要求充装的七氟丙烷灭火剂、卤代烷1301灭火剂、六氟丙烷灭火剂应为国家允许进人市场使用的合格品。充压用氮气含水量应符合GB/T8979中合格品的规定。5.1.3灭火装置主要参数灭火装置主要参数见表1。5.1.4灭火装置容器要求灭火装置容器应相应符合GB5099、GB5100、GB150的规定，其公称工作压力应不低于5.1.3规定的最大工作压力。5.1.5喷射性能要求5.1.5.1全淹没应用的灭火装置喷射性能按6.3.1、6.3.2、6.3.3规定的方法进行试验，灭火剂喷射时间不应大于10s,灭火装置在最大安装高度和最小安装高度的试验空间中，均应在喷射结束后30s内使空间达到灭火浓度。表1主要参数工作温度范围/贮存压力/最大工作压力/最大充装密度/装置类型MPaMPa(kg/m3)悬挂式七氟丙烷1.62.50501150灭火装置2.54.22
