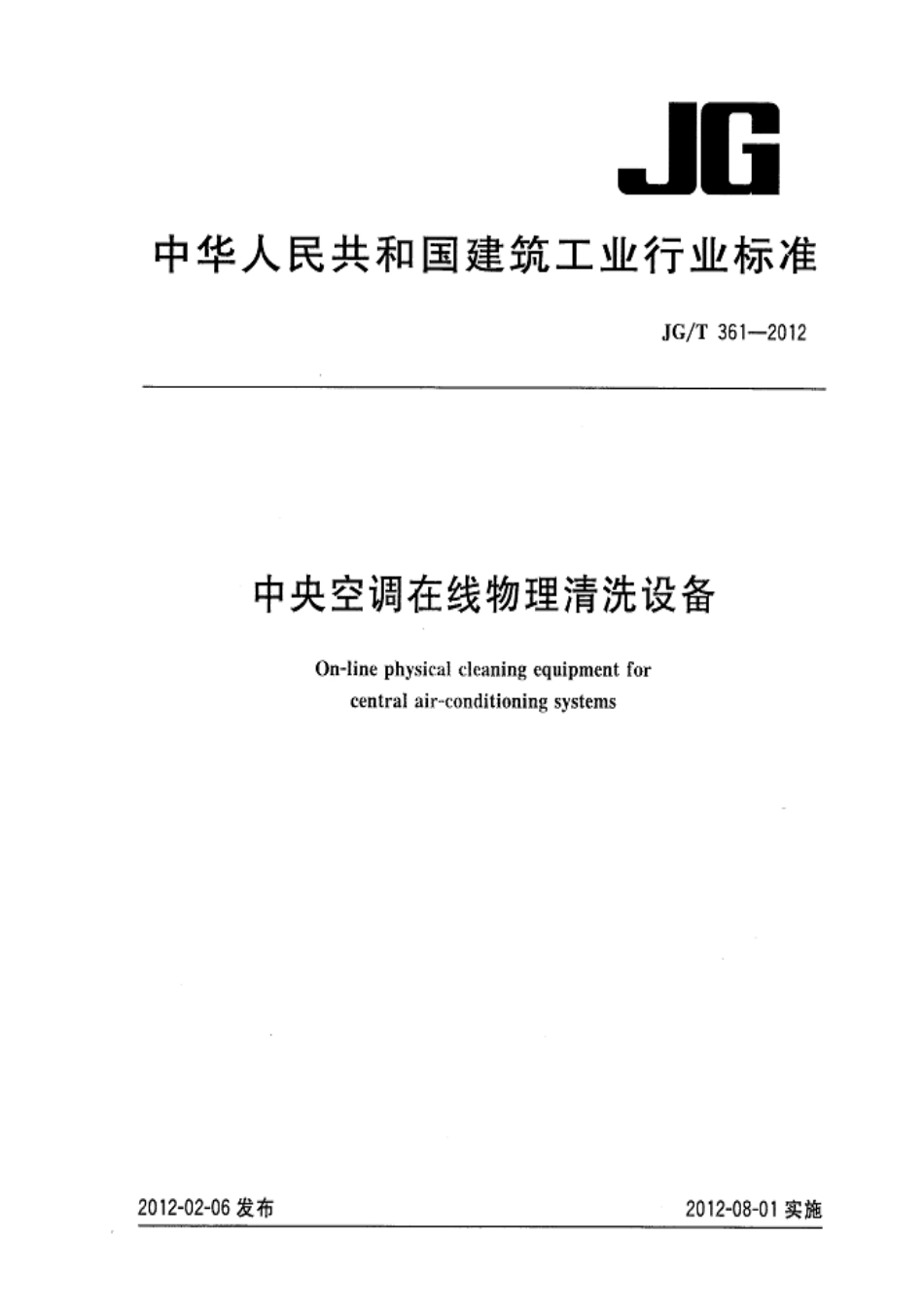

JGT361-2012 中央空调在线物理清洗设备.pdf

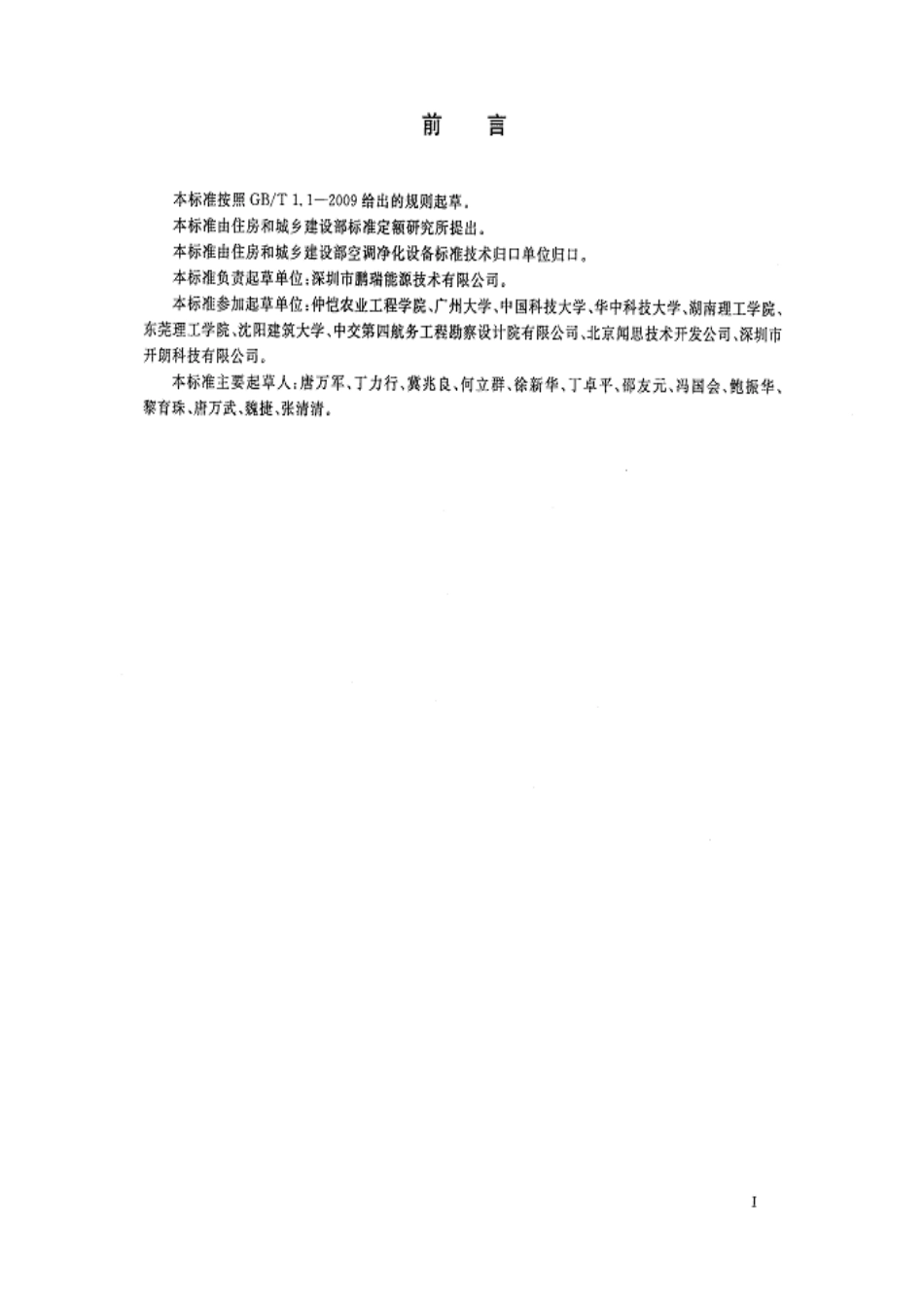

前言本标准按照GB/T1.1-2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部空调净化设备标准技术归口单位归口。本标准负责起草单位：深圳市鹏瑞能源技术有限公司。本标准参加起草单位：仲恺农业工程学院、广州大学、中国科技大学、华中科技大学、湖南理工学院、东莞理工学院、沈阳建筑大学、中交第四航务工程勘察设计院有限公司、北京闻思技术开发公司、深圳市开朗科技有限公司。本标准主要起草人：唐万军、丁力行、冀兆良、何立群、徐新华、丁卓平、邵友元、冯国会、鲍振华、黎育珠、唐万武、魏捷、张清清。IJG/T361-20124.3标记在线物理清洗设备型号标记的构成及含义如下：PCE口I规格段：用清洗球回收器的接口公称通径表示分类段：依次为注人清洗球方式和安装形式的代号名称段：用“物理清洗设备”的英文字头表示4.4示例PCE-PD-150表示水系注人清洗球，规格为DN150的直联式物理清洗设备，5基本规定5.1一般要求5.1,1在线物理清洗设备的电气安全性能应符合GB25131中的有关规定。5.1,2在线物理清洗设备的型式与结构组成应满足下列要求：a)通球式在线物理清洗设备的结构型式宜参见附录A:b)清洗设备应有足够的强度和刚度，所有钣金件、零配件等应有良好的防锈措施。5.1.3清洗球回收岸按回收与注入清洗球的个数统计5.1.4水流速不应大于3.0m/s(额定流速为3.0m/s).5.2结构性能5.2.1智能可编程控制器应符合GB3?97的要求。5.2.2注球器要求：)利用水泵或水力压差作为动力的注球器的机械加工、焊接和装配，宜符合D1/T581和JB/T9633的规定；b)利用压缩空气作为动力的注球器应符合TSGR0003的规定。5.2.3回球器制造工艺宜满足HG/T21637的要求。5.2.4清洗球分离器按DL/T581和JB/T9633进行机械加工、煤接和装配.5.3材料5.3.1清洗设备使用的材料不应出现锈烛和霉变。5.3.2清洗设备承压部分应按GB151进行设计.制造、检验与验收，并符合TSGR0004的要求，清洗球过流部分内表面应没计光滑，无死角，工作时不应对清洁球造成机械损伤。5.3.3清洗球材料应具有足够的强度与弹性。6要求6.1外观6.1,1在线物理清洗设备外表面应无明显划伤、锈斑和压痕，表面光沾平整，卡式和明装设备喷涂层均匀，色测一致，无划痕，气泡和剥落。6.1.2在线物理清洗设备上的标志及其他文字和图形应准确、清防、端正和牢固。6.1.3在线物理清洗设备上的适当位置应设观察孔。
