JGT307-2011 建筑用电动控制排烟侧窗.pdf

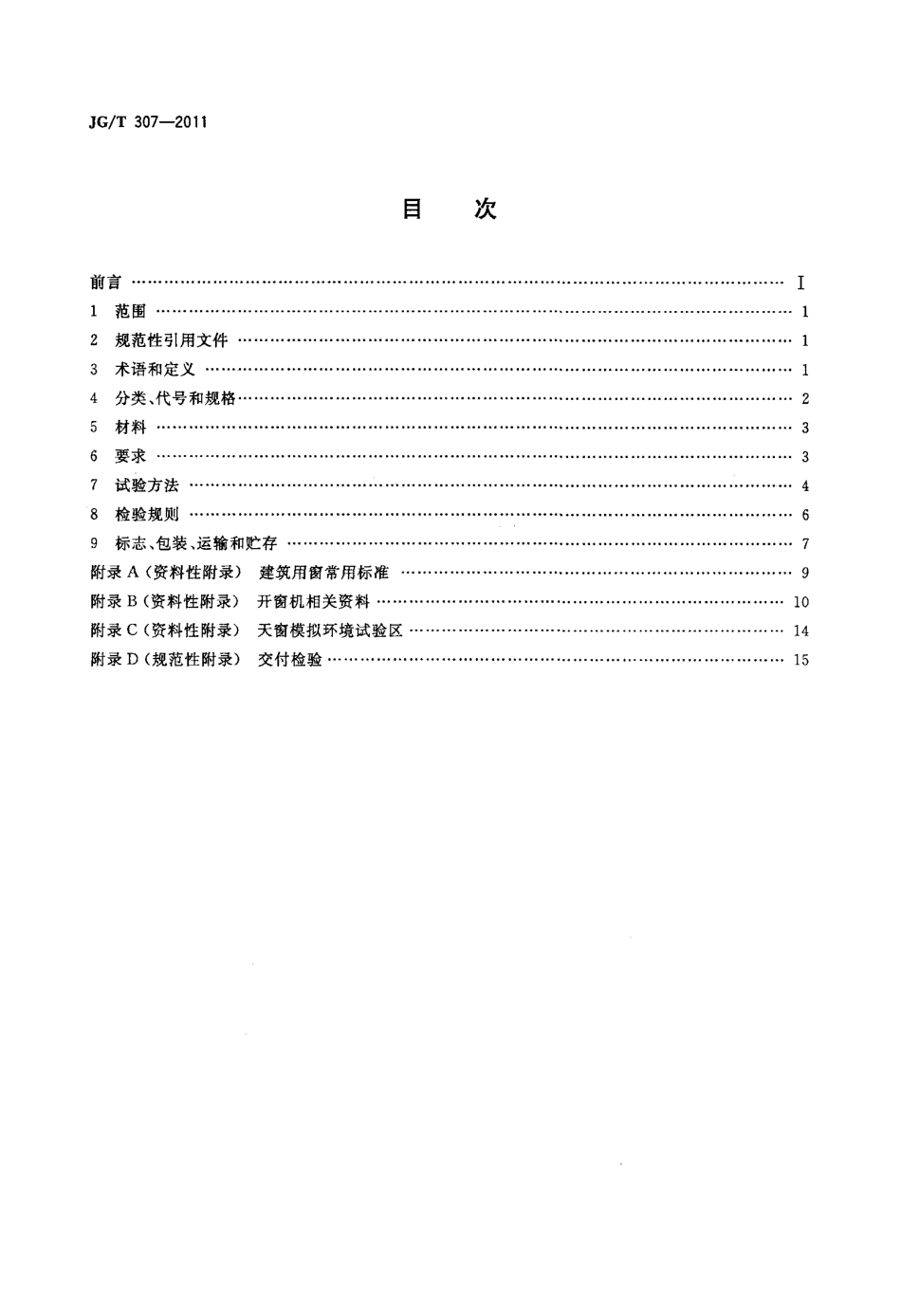

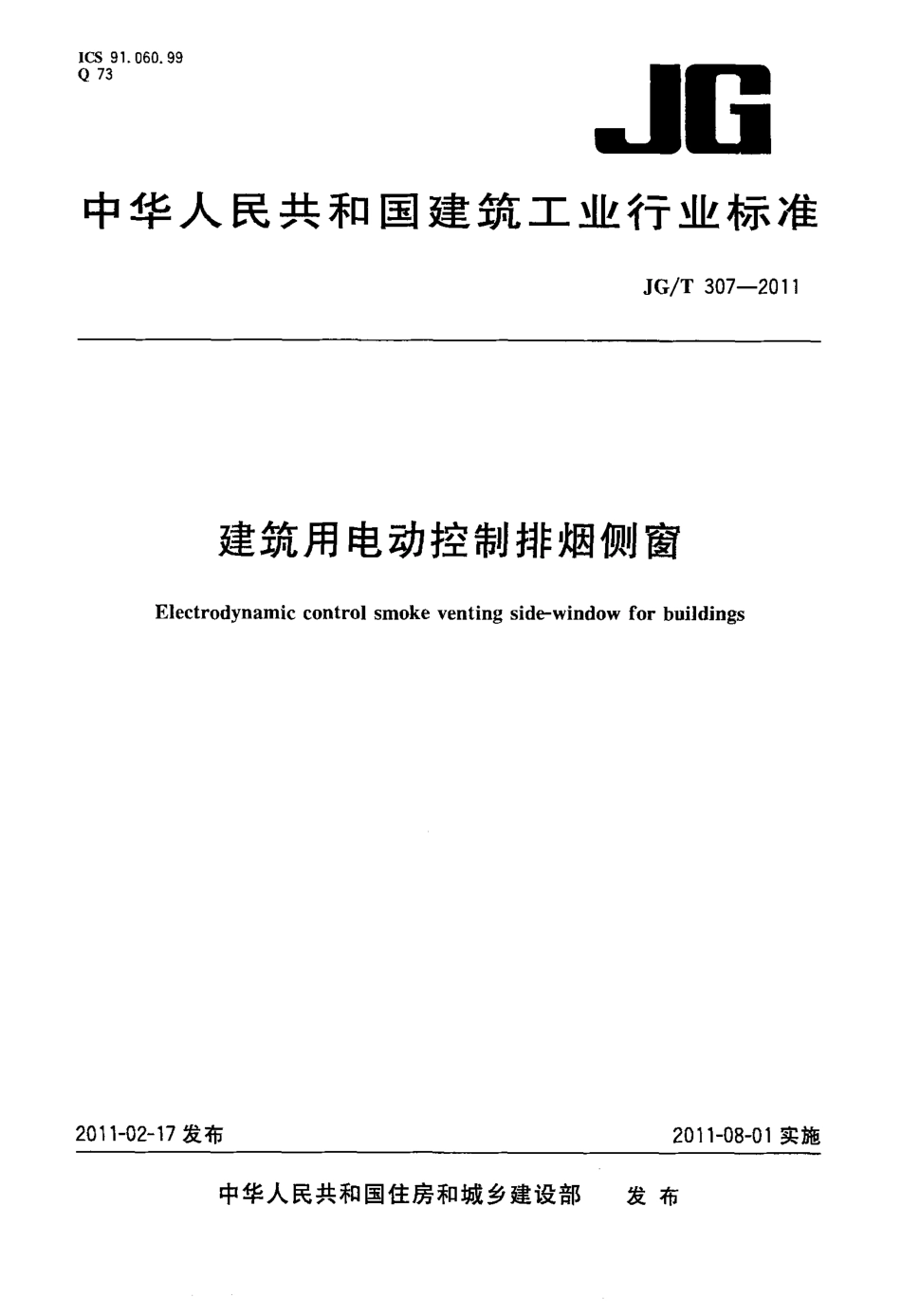

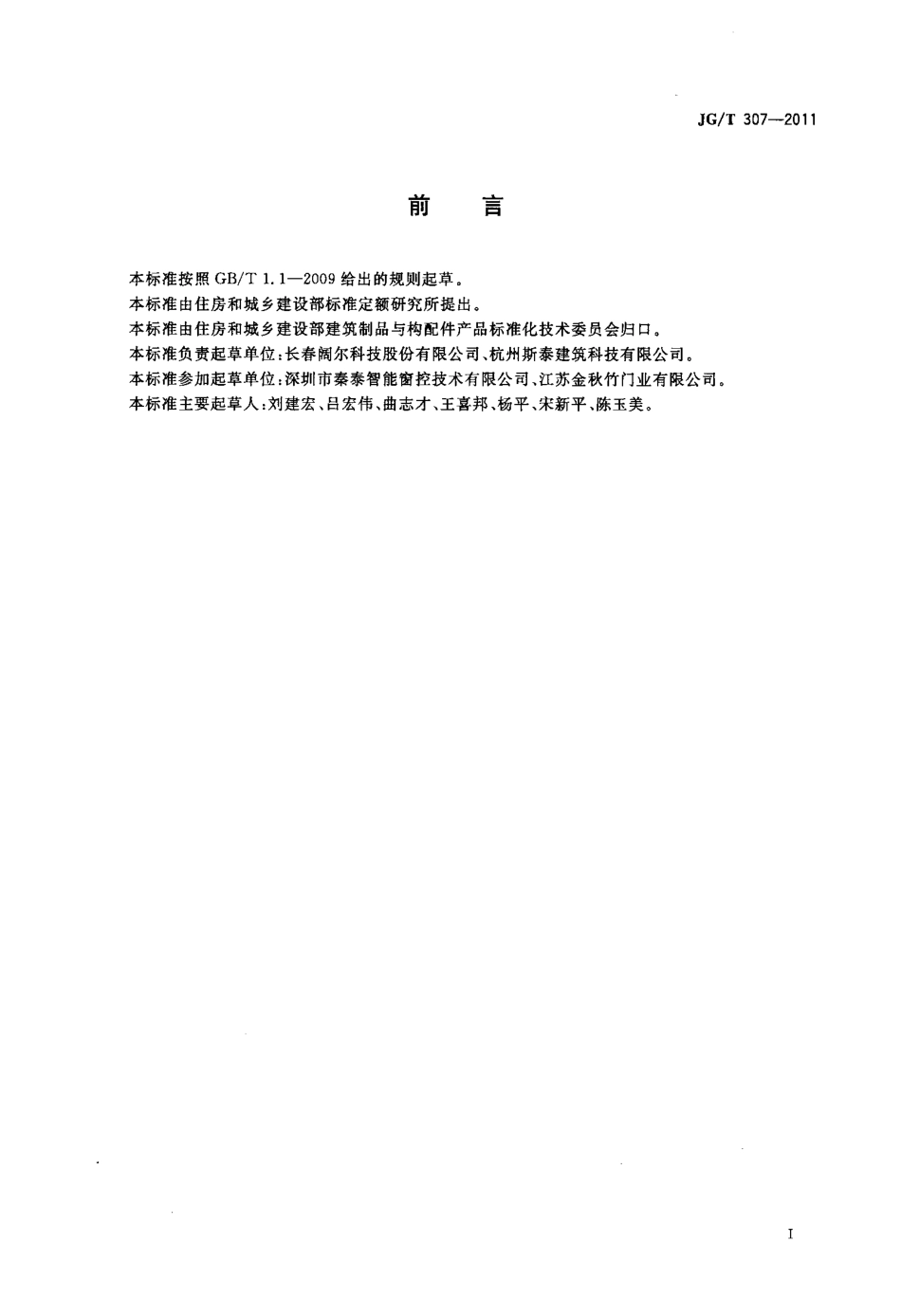

l C S9 1 0 6 0 9 9Q7 3中华人民共和J B国建筑工业行业标准J G T3 0 7 2 01 1建筑用电动控制排烟侧窗E l e c t r o d y n a m i cc o n t r o ls m o k ev e n t i n gs i d e-w i n d o wf o rb u i l d i n g s2 0 11-0 2-1 7 发布2 0 11-0 8 0 1 实施中华人民共和国住房和城乡建设部发布J G T3 0 7 2 0 11前言”1 范围2 规范性引用文件3 术语和定义4 分类、代号和规格5 材料6 要求7 试验方法8 检验规则-9 标志、包装、运输和贮存附录A(资料性附录)建筑用窗常用标准附录B(资料性附录)开窗机相关资料附录C(资料性附录)天窗模拟环境试验区附录D(规范性附录)交付检验目次I1112334679M刖吾J G T3 0 7 2 0 11本标准按照G B T1 1 2 0 0 9 给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：长春阔尔科技股份有限公司、杭州斯泰建筑科技有限公司。本标准参加起草单位：深圳市秦泰智能窗控技术有限公司、江苏金秋竹门业有限公司。本标准主要起草人：刘建宏、吕宏伟、曲志才、王喜邦、杨平、宋新平、陈玉美。1 范围建筑用电动控制排烟侧窗J G T3 0 7 2 0 11本标准规定了电动控制排烟侧窗的术语和定义、分类、代号和规格、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于工业与民用建筑电动控制排烟侧窗。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B T1 9 1包装储运图示标志G B T2 4 2 3 1电工电子产品环境试验第2 部分：试验方法试验A 低温G B T2 4 2 3 2 电工电子产品环境试验第2 部分：试验方法试验B 高温G B T2 4 2 3 4电工电子产品环境试验规程试验D b：交变湿热试验方法G B T6 3 8 8 运输包装收发货标志G B T7 1 0 6 建筑外窗抗风压及气密、水密性能分级及检测方法G B T8 4 7 9 铝合金门窗G B T8 4 8 4 建筑外窗保温性能分级及检测方法G B T1 1 9 7 6 建筑外窗采光性能分级及检测方法G B5 0 1 8 9 公共建筑节能设计标准J G T1 7 0P V C 塑料窗J G T1 8 6 玻璃钢窗J G T3 0 1 4 推拉钢窗3 术语和定义3 13 23 33 4下列术语和定义适用于本文件。电动控制排烟侧窗e l e c t r o d y n a m i cc o n t r o ls m o k ev e n t i n gs i d e w i n d o wf o rb u i l d i n g s通过自动控制方式和人工电动控制方式启闭自然排烟的侧窗(以下简称“排烟窗”)。自动控制方式a u t o c o n t r o l非人为发指令的启动控制方式。人工电动控制方式m a n u a la n de l e c t r i cc o n t r 0 1人为发指令的电动启动方式。智能网络控制方式I n t e l l i g e n c en e t w o r kc o n t r o l通过网络实现对全区域内的排烟窗进行远程集中监测和管理的控制方式。J G T3 0 7 2 0 113 5开窗机f e n e s t r a t i o nm a c h i n e用于启闭窗扇的装置。4 分类、代号和规格4 1 分类、代号4 1 1 按材料分类、代号a)铝合金窗，代号为L；b)塑料窗，代号为S；c)钢窗，代号为G；d)玻璃钢窗，代号为B；e)其他材料窗，按材料名称汉语拼音首字母大写标注，若与以上所列代号重复的，取两个字汉语拼音首字母大写标注。4 1 2 按电气性能分类、代号a)人工电动控制型排烟窗，代号为R；b)自动控制型排烟窗，代号为z；c)智能网络控制型排烟窗，代号为Z W。4 1 3 按开窗机传动方式分类、代号a)链条式：通过驱动装置实现链条往复运动的传动方式，代号为L；b)推杆式：通过驱动装置实现螺杆往复运动的传动方式，代号为T；c)齿条式：通过驱动装置实现齿条往复运动的传动方式，代号为c；d)睦臂连杆式：通过驱动装置实现曲臂连杆往复运动的传动方式，代号为Q；e)其他：不同于以上方式的传动方式，代号按开窗机结构形式描述的汉语拼音首字母大写标注若与以上所列代号重复的，取两个字汉语拼音首字母大写标注。4 2 标记、示例4 2 1 标记方法巨互二 口 口l U=暑慧L 一电气性能分类代号4 2 2 示例示例：材质为铝合金、电气性能为通用控制型、开窗机为链条式的排烟窗，洞口宽度为15 0 0 m m 标记为1 5，洞口高度为12 0 0m m 标记为1 2，标记示例为：C P C L T L l 5 1 2。24 3 型号规格4 3 1排烟窗尺寸应符合相应类型窗国家现行标准的规定，参见附录A。4 3 2 开窗机的型号规格参见附录B。5 材料5 1 铝合金窗用材料应符合G B T8 4 7 9 的规定。5 2 塑料窗用材料应符合J G T1 7 0 的规定。5 3 钢窗用材料应符合J C T3 0 1 4 的规定。5 4 玻璃钢窗用材料应符合J G T1 8 6 的规定。5 5 其他相应类型窗应符合国家现行标准的规定。6 要求6 1 一般要求6 1 16 1 26 1 36 1 46 1 56 1 6标准。6 1 7J G T3 0 7 2 01 1开窗机、传动部件需按图样装配，连接应位置正确、牢固、转动灵活。各联接件，紧固件不应有松动现象。系统运行平稳，不得有冲击、振动、异响。传动系统应在每个防烟分区内独立设置。开窗机的保护等级应不低于I P 3 2。在具有易燃易爆或腐蚀性较强的(酸碱等)场合等，排烟窗与控制器应执行相应的国家现行控制系统失控且环境温度达到设定值时，执行机构应运行，窗扇开启。6 2 外观表面应平滑，无明显色差、无裂纹、无起泡，焊缝平整，不得有影响使用的伤痕、杂质等缺陷。文字和标志清晰。6 3 性能6 3 1 物理性能6 3 1 1 抗风压、气密、水密性能应符合G B T7 1 0 6 的规定。6 3 1 2 保温性能应符合G B5 0 1 8 9 和G B T8 4 8 4 的规定。6 3 1 3 采光性能应符合G B T1 1 9 7 6 的规定。6 3 2 机械性能6 3 2 1 应具有机械自锁功能。6 3 2 2 反复启闭功能：连续启闭5 次1 0 次无异常，无障碍，运行噪声应小于6 5d B。6 3 2 3 两台或两台以上开窗机同时作用于同一窗扇应具有同步功能。6 3 2 4 开窗机应具有推拉力调节功能。6 3 2 5 窗扇应在6 0S 内达到设计开启角度。J G T3 0 7 2 0 116 3 3 电气性能6 3 3 1 通用控制型性能6 3 3 1 1电源宜选择A C 3 8 0 2 2 0 或D C 2 4V。电压幅值波动范围不应超过额定值的士1 0。6 3 3 1 2 供电系统应符合消防要求。6 3 3 1 3 应满足消防联控功能。通过消防控制装置可直接控制排烟窗的开启或关闭并有感应信号传递到消防控制装置。在任何状态下都应满足消防优先原则。6 3 3 1 4 带电体与不带电体之间的绝缘电阻不应小于2M 0。6 3 3 1 5 应具有成组控制功能，同一组排烟天窗应能同时开启或关闭。6 3 3 1 8 应具有窗启闭状态显示和失电记忆功能。6 3 3 1 7 应具有关窗拉紧功能与保护功能。6 3 3 1 8 环境温度为一2 5+8 5 的条件下应能正常工作。6 3 3 1 9 最大相对湿度为9 0 R H 条件下应能正常工作。6 3 8 2 自动控制型性能6 3 3 2 1 应同时满足6 3 3 1 中的所有条款。6 3 3 2 2 应具有多种启闭角度的设置功能，实际开启角度与设置开启角度误差不应大于1 0。6 3 3 2 3 应具有选择启闭功能，可任意选择本组单台或多台开窗机运行，且运行无误。6 3 8 2 4 应能够显示排烟窗的运行状态、传感器报警信息、排烟窗故障信息。6 3 3 2 5 应设有烟雾、风雨、温度、湿度、粉尘、有害气体等多种传感器接口，实现排烟天窗的自动控制。6 3 3 3 智能网络控制型性能6 3 3 3 1 应同时满足6 3 3 2 中的所有条款。6 3 3 8 2 通过网络实现对全区域内的排烟窗远程集中控制，应能实现对任意一组或多组排烟窗的选择启闭控制。6 8 8 3 8 通过网络实现对全区域内的排烟窗远程集中监测，应能实现全区域内排烟窗信息的采集、分析、处理、记录、显示、报警等综合监控功能。7 试验方法7 1 外观检验对6 2 内容检验：在自然光或等同光源的条件下，在距被测物4 0c m 5 0c m 处采用目测法进行检验。7 2 性能检验7 2 1 物理性能检验对6 3 1 1 6 3 1 3 内容依据G B T7 1 0 6、G B T8 4 8 4、G B T1 1 9 7 6 检验。7 2 2 机械性能检验7 2 2 1 对6 3 2 1 内容检验：在窗扇静止状态下，对窗扇开启边中间位置施加外力，在非破环力作用下窗扇位置不发生变化。4J G T3 0 7 2 0 1 17 2 2 2 对6 3 2 2 内容检验：开窗机自动运行间歇1 0s 3 0s，连续往复运行5 次1 0 次无异常。在正常工作状态下，用A 声级噪声测量仪距开窗机1m 处测量噪声，连续测3 次，取其平均值。7 2 2 3 对6 3 2 3 内容检验启动开窗机，作用于同一排烟窗扇的开窗机应同步运行，模拟其中一台或多台开窗机发生故障停止，其他开窗机应同步停止。7 2 2 4 对6 3 2 4 内容检验调节开窗机的推拉力大小，用精度4-1 全量程的拉力计进行检验，检验结果应符合设定值。7 2 2 5 对6 3 2 5 内容进行检验启动开窗机的同时用计时精度0 2s 的秒表开始计时，排烟窗达到设计开启角度并自动停止时结束计时，计时结果不应大于6 0S。7 2 3 电气性能检验7 2 3 1 通用控制型7 2 3 1 1 对6 3 3 1 1 内容检验，接人与控制器相适应的电源用电压表检验。7 2 3 1 2 对6 3 3 1 2 内容根据消防要求检验。7 2 3 1 3 对6 3 3 1 3 内容检验，在产品出厂前模拟试验1 0 次以上，均应可靠无误。7 2 3 1 4 对6 3 3 1 4 内容采用绝缘电阻测试仪测量的方法检验。7 2 3 1 5 对6 3 3 1 5 内容检验应与本标准7 2 2 2 同时进行。7 2 3 1 6 对6 3 3 1 6 内容检验：关断电源开关5s 后，再合闸供电，控制器开、关状态指示灯所显示状态应和排烟窗实际开、关状态相一致。7 2 3 1 7 对6 3 3 1 7 内容检验：用拉力计模拟窗扇和开窗机连接，调整开窗机拉力至关窗拉紧设定值，连续试验5 k l O 次，其自动停止时的拉力值应与设定值相符合，其安全断电功能应保证可靠无误。7 2 3 1 8 对6 3 3 1 8、6 3 3 1 9 内容依据G B T2 4 2 3 1 2 0 0 8 试验A b、G B T2 4 2 3 2 2 0 0 8 试验B b 和G B T2 4 2 3 42 0 0 8 试验D b 规定的测试方法进行试验，应能正常工作。7 2 3 2 自动控制型7 2 3 2 1 对6 3 3 2 2 内容检验：开启窗扇至设定角度，用精度为1m m 的钢卷尺测量排烟天窗开口宽度等尺寸，将测量值换算为窗扇启闭角度值。7 2 3 2 2 对6
