JGT177-2005 自动门.pdf

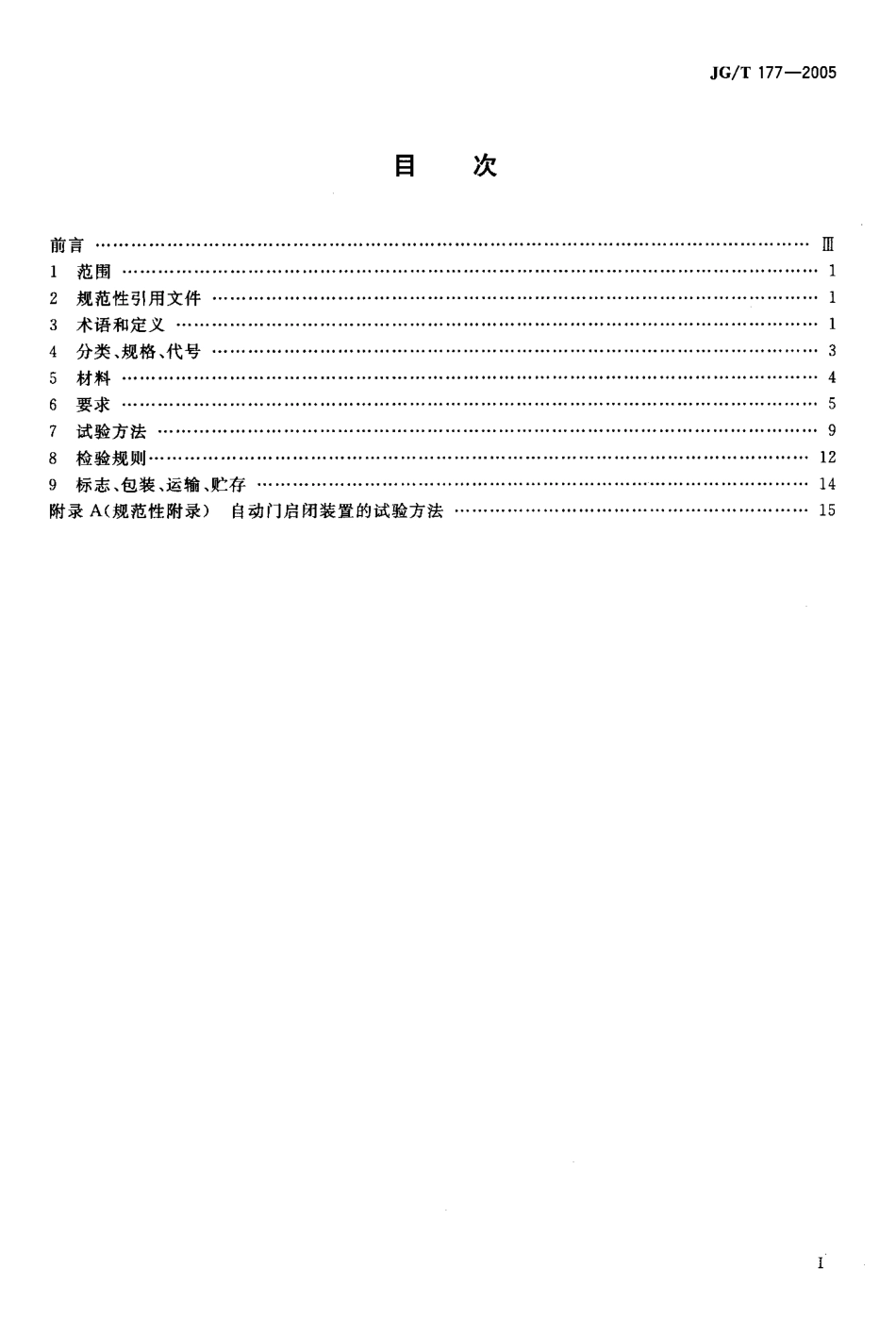

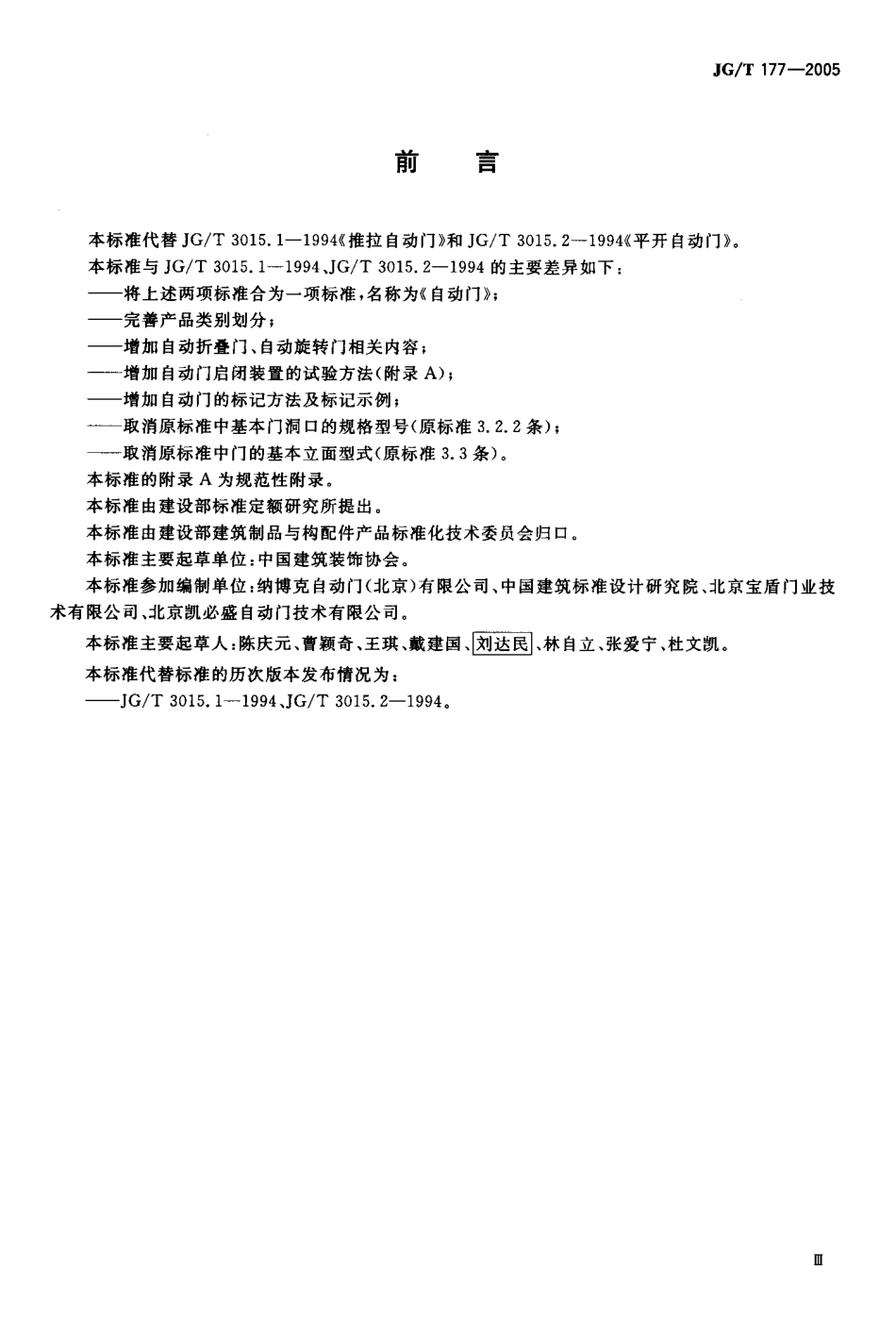

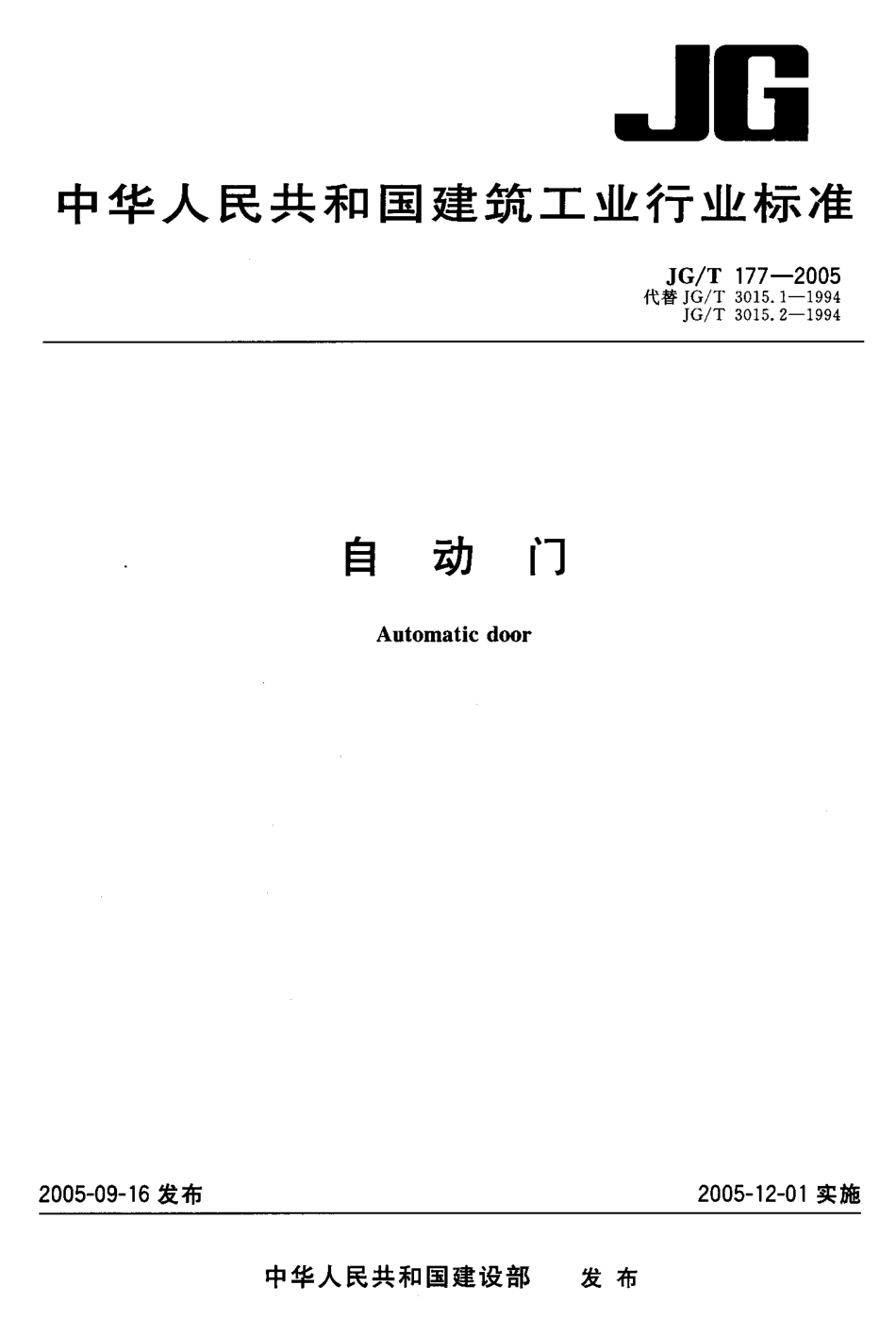

J日中华人 民共和 国建筑 工业行 业标 准 J G/T 1 7 7-2 0 0 5代替J G/T 3 0 1 5.1-1 9 9 4 J G/T 3 0 1 5.2-1 9 9 4自动门Aut o m a t i c do or2 0 0 5-0 9-1 6发布2 0 0 5-1 2-0 1 实施中华人民共和 国建设部发 布J G/T 1 7 7-2 0 0 5目次前言 班1 范围 12 规范性引用文件 .13 术语和定义 14 分类、规格、代号 .35材料 46 要求 一57 试验方法 98 检验规则 1 29 标志、包装、运输、贮存 价 .1 4附录 A(规范性附录)自动门启闭装置的试验方法 ，1 5J G/T 1 7 7-2 0 0 5月 q吕 本标准代替J G/T 3 0 1 5.1-1 9 9 4(推拉自动门 和 J G/T 3 0 1 5.2-1 9 9 4 平开自动门。本标准与J G/T 3 0 1 5.1-1 9 9 4,J G/T 3 0 1 5.2-1 9 9 4的主要差异如下:将上述两项标准合为一项标准，名称为 自动门;完善产品类别划分;增加 自动折叠门、自动旋转门相关内容;增加 自动门启闭装置的试验方法(附录 A);增加 自动门的标记方法及标记示例;取消原标准中基本门洞口的规格型号(原标准 3.2.2 条);取消原标准中门的基本立面型式(原标准 3.3条)。本标准的附录 A为规范性附录。本标准由建设部标准定额研究所提出。本标准由建设部建筑制品与构配件产品标准化技术委员会归口。本标准主要起草单位:中国建筑装饰协会。本标准参加编制单位:纳博克自动门(北京)有限公司、中国建筑标准设计研究院、北京宝盾门业技术有限公司、北京凯必盛 自动门技术有限公司。本 标 准 主 要 起 草 人:陈 庆 元、曹 颖 奇、王 琪、戴 建 国、因 鱼、林自 立、张 爱 宁、杜 文 凯。本标准代替标准的历次版本发布情况为:J G/T 3 0 1 5.1-1 9 9 4,J G/T 3 0 1 5.2-1 9 9 4.J G/T 1 7 7-2 0 0 5自动门1范围 本标准规定了建筑用各种自动门的分类、规格、代号、材料、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于推拉自动门(弧形自动门)、平开自动门、折叠自动门、旋转自动门。其他自动门可参照执行。有特殊要求的自动门，还应参见其相关标准。2 规 范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注 日 期的引用文件，其随后所有的修改单(不包括勘误的内容)或修改版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B 1 5 6 标准电压 G B 4 2 0 8 外壳防护等级(I P代码)G B 4 7 0 6.1 家 用和 类似用途电器的 安全 第一部分:通用要求 G B/T 1 9 1 包装储运图示标志 G B/T 2 4 2 3.1 电工电子产品环境试验第 2 部分:试验方法试验A:低温 G B/T 2 4 2 3.3 电工电子产品基本环境试验规程试验 C a:恒定湿热试验方法 G B/T 3 7 9 7 电气控制设备 G B/T 5 2 3 7 铝合金建筑型材 G B/T 5 8 2 3 建筑门窗术语 G B/T 6 3 8 8 运输包装收发货标志 G B/T 7 1 0 6 建筑外窗抗风压性能分级及检测方法 G B/T 7 1 0 7 建筑外窗气密性能分级及检测方法 G B/T 8 4 8 4 建筑外窗保温性能分级及检测方法 G B/T 1 2 7 5 4 彩色涂层钢板及钢带 G B/T 1 3 3 0 6 标牌 G B/T 1 4 4 3 6 工业产品保证文件总则 J G J 1 1 3 建筑玻璃应用技术规程 J G/T 7 3 不锈钢建筑型材 J G/T 1 2 2 建筑木门、木窗3术语 和定 义GB/T 5 8 2 3 确定的以及下列术语和定义适用于本标准。自动门a u t o m a t i c d o o r由各种信号控制 自动启闭出人口并具备运行装置、感应装置及门体部件的总称。运行装置 r u n n i n g d e v i c e由驱动器和控制器组成自动启闭装置。J G/T 1 7 7-2 0 0 53.3感应装J i n d u c t i o n d e v i c e自动探测或人工操作感知传递信息的装置。3.4门体d o o r b o d y对门框、固定扇和启闭扇的总称。3.5折里自 动门 f o l d i n g a u t o m a t ic d o o r由运行装置、感应装置控制的可将门扇折叠打开和关闭的门，门扇可折叠成两页或多页。3.6旋转自 动门 r e v o l v i n g a u t o m a t ic d o o r两扇至四扇绕中心轴由信号控制旋转的门。3.7固定扇f i x e d c a s e me n t旋转门外周呈圆弧形固定不动部分和推拉门中与门扇平行设置的不动部分。门右框r i g h t m e mb e r o f d o o r f r a me站在旋转门出人口外面向门内观测，位于右侧面的固定扇边框。3.9华盖c a n o p y旋转门固定扇上部安装运行装置的部分。3.1 0门扇边缘c a s e m e n t s e d g e平开门扇和旋转门扇，远离转轴中心的边挺。3.1 1启闭力mi n i mu m f o r c e f o r o p e n i n g a n d c l o s i n g通电状态下，为开启和关闭运行状态的门扇，需要的最小外力。3.1 2手动开启力mi n i m u m f o r c e f o r ma n u a l o p e n i n g断电状态下，运行装置的传动部分与门扇相连且处于静止状态，以手动打开门所需要最小的力。3.1 3闭扇保持力 m i n im u m r e t e n t io n.f o r c l o s i n g平开门在通电状态下，使关闭状态的门扇开启，需要的最小外力。3.1 4危险区 域 d a n g e r a r e a旋转门出人口处门扇夹人危险区，距门右框 7 0 0 mm的扇面内。3.1 5反转停止距离 r e v e r s e s t o p d i s t a n c e向关闭方向运行的门扇从受到开启信号的位置到完全停止，并开始反向运行位置间的距离。3.1 6制动距离b r a k e d i s t a n c e旋转门扇开始制动到门扇完全停止，门扇边缘的移动距离。J G/T 1 7 7-2 0 0 53.1 7接触型感 应器 c o n t a c t i n d u c t o r当人或物与其接触时，可以向与其连通的控制器传递电信号的装置。3.1 8非接触型感应器n o n-c o n t a c t i n d u c t o r可以感知人或物的存在并可向与其连通的控制器传递电信号的装置。4分类、规格、代号 自动门由运行装置、感应装置、门体三部分组成。4.1 按启闭形式分类 启闭形式与代号见表 1 规定。表 1 启 闭形式与代号启 闭 形 式推 拉 门平 开 门折 叠 门旋转门代号T(H)D MPDMZ DMXDM注 1:推拉门可细分为单开、双开、重叠单开、重叠双开。注2:T(H)D M为弧形门，门扇沿弧形轨道平滑移动。可分为半弧单向、半弧双向、全弧双层双向.注3:平开门可细分为单扇单向、双扇单向、单扇双向、双扇双向。注4:折叠门可细分为2扇折叠,4扇折叠注5:旋转门结构可细分为有中心轴式、圆导轨悬挂式、中心展示区式等.4,2 按门体材料分类 门体材料与代号见表 2 规定。表 2 门体材料与代号门 体 材 料安 全 玻 璃不 锈 钢 饰 面铝 合 金 型 材彩 色 涂 层 钢 材木材代号BIBLGM4.3 按感应装里分类 感应装 置与代号见表 3规定。表 3感应装里与代号感应装置 类 别动 体 感 应 型静体感应型接 触 型其他红 外 线感 应 式微 波感 应 式柔垫 式光 电感 应 式超 声波 式极 胶开 关脚 踏开 关按 钮开 夫磁 卡开关代号D1D2J 1J 2J 3C1C2C 3C4Q注 1:动体感应型:对速度大于5 0-m/s 的物休产生感知的感应装置.注2;静体感应型:对速度小于5 0 mm/s的物体产生感知的感应装置.注 3:除柔垫式和接触型感应装置外，其余均为非接触型感应装置。:.按运行装里分类 运 行装置与代号见表 4规定。表 4 运行装里与代号运 行 装 置电 动 式气动式液 压 式组 合 式代号DKYZ(X-X)J G/T 1 7 7-2 0 0 54.4.2 运行装置安装位置与代号见表 5 规定。表 5 运行装置安装 位置与代号位置推拉门其他门 内藏内藏外挂上 驱 动下 驱 动代号NwSX4.5 按门扇数f分类 门扇数量与代号见表 6 规定表 6门扇数It与代号扇数一扇二扇三扇四扇符号12344.6规格4.6.1 推拉门、平开门、折叠门根据门体实际尺寸确定。4.6.2 旋转门根据固定扇的内径确定。4.7 标记示例4.7.，标记方法 由启闭型式、门体材料、感应装置、运行装置、安装位置、启闭门扇数量、门体规格(以分米表示)标记代号组成。巨 二一 匡口 一 巨 二一 巨 二 一 二 口一 巨 二 一 压 口门体规格启闭门扇数量安装位置运行装 置感应装 置门体材料启 闭型式4.7.2示例示例 1不锈钢安全玻璃单扇推拉红外线感应 内藏电动式 自动门体宽为 1 2 0 0 mm,高为40 0 m mTDM-BB l-Dl-D-N-1 一 1 2 X 2 4 示例 2扇高2 2 0 0铝合金安全玻璃红外线感应电动上驱动三翼旋转门，内径为3 6 0 0 mm,高度为2 5 0 0 m m,X DM-L Bl-Dl-D-S-3-3 6 X 2 5(2 2)5材料5.1 门体材料 门体材料采用建筑铝合金型材、不锈钢、彩色涂层钢板、木材，也可采用其他材料。5.1.1 门用建筑铝合金型材应符合 G B/T 5 2 3 7 的规定、门用不锈钢应符合J G/T 7 3的规定、门用彩色涂层钢板应符合 G B/T 1 2 7 5 4的规定、门用木材应符合 J G/T 1 2 2的规定，所有材料还应符合其他现行J G/T 1 7 7-2 0 0 5国家、行业标准的规定。5.1.2 门体外饰不锈钢厚度不应小于1 m m。门体与选用的材料除不锈钢或耐蚀材料外，均应经防锈、防腐蚀处理，不允许不同材料发生接触性腐蚀。5.1.3确定。5.1.4门的受力构件(包括固定部件、运动部件、紧固件)必须采用具有足够强度的适用材料，并经计算门的结构应具有足够刚度，确保安装后门能启闭自如。运行中部件和组件不应脱落，正常使用产生的作用力不应导致门扇和其他构件发生非弹性变形或出轨危险。5.1.5 门体及配套材料应满足室内环境要求，必须无公害，释放物应符合国家现行标准的规定。5.2玻璃 玻璃应根据使用功能要求选取适当的品种。玻璃厚度、面积应经计算确定，计算方法按J G J 1 1 3 规定。5.3 密封材料 密封材料应按功能要求、密封材料特性、型材特点选用。5.4 五金件、附件、紧固件5.4.1 五金件、附件、紧固件应满足功能要求。5.4.2 五金件、附件安装位置正确、齐全、牢固，启闭灵活，无噪音。承受反复运动的五金件、附件应便于更换。5.5电控材 料 门用电控材料应符合 GB/T 3 7 9 7 规定。6要求6.1 外观质f 产品表面不应有毛刺、油污或其他污迹，表面平整，没有明显的色差、划伤、擦伤、磕伤及影响使用功能和损坏耐久性方面的缺陷。6.2 基本要求 a)处于关闭状态的门扇与周边间隙要保持一致。门体应具备安装运行装置及感应装置所需的尺 寸、形状、强度和刚度。b)运行装置应按规定位置安装，并采取避震
