JGJT323-2014 自保温混凝土复合砌块墙体应用技术规程.pdf

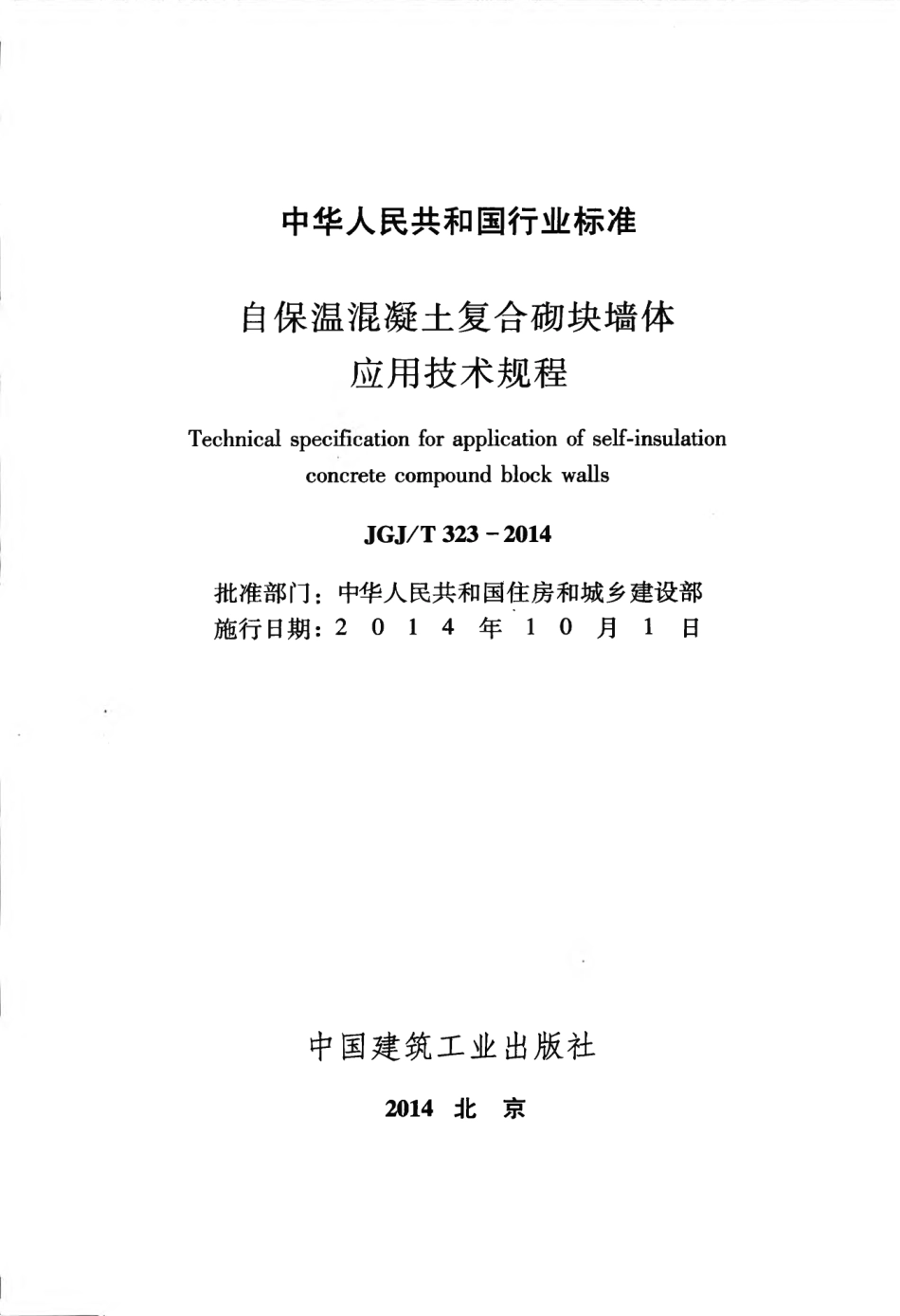

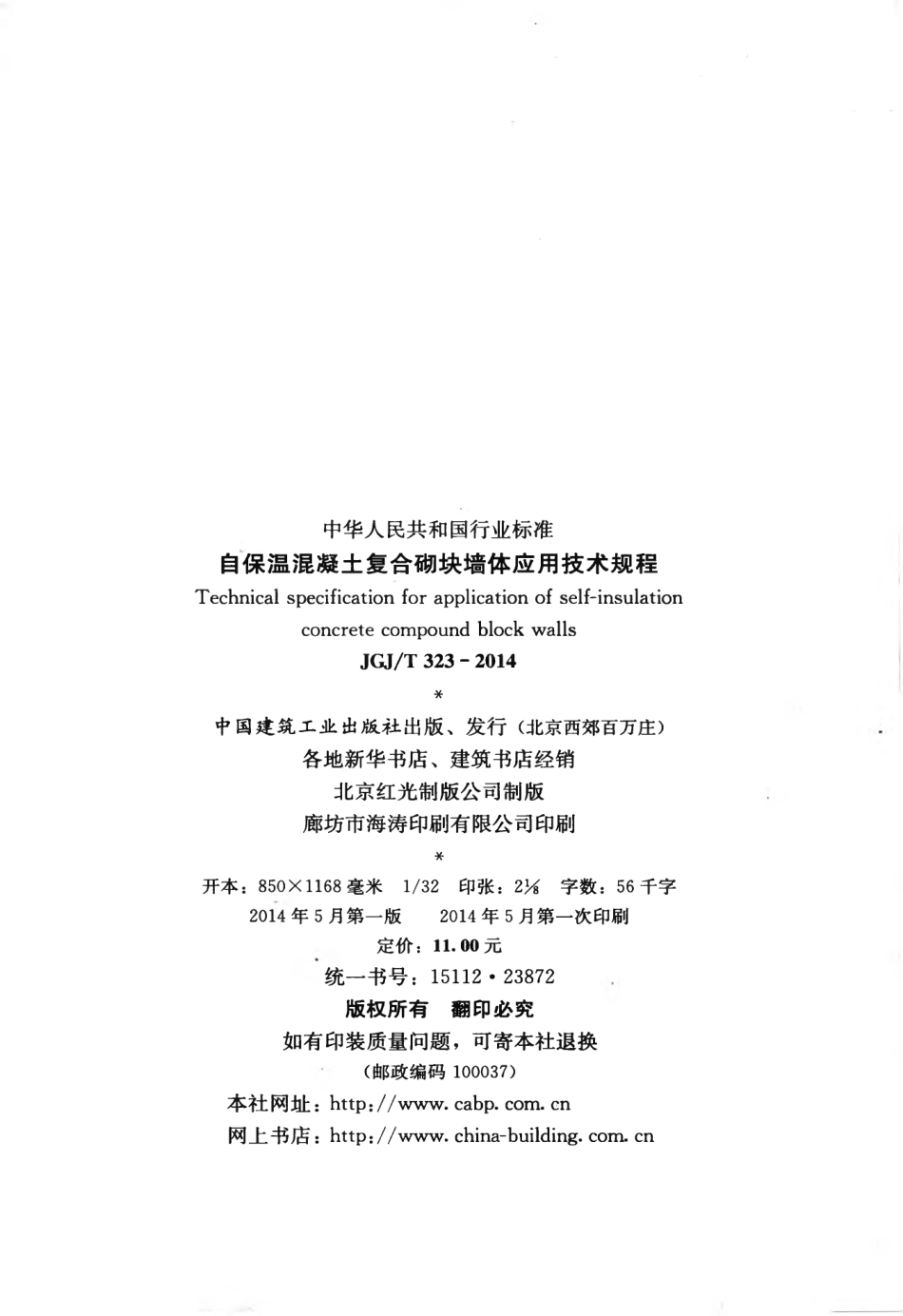

UDC中华人民共和国行业标准JGJ/T 323-2014P 备案号 J 1738-2014自保温混凝土复合砌块墙体 应用技术规程Technical specification for application of self-insulation concrete compound block walls2014-02-10 发布 2014-10-01 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 发布中华人民共和国行业标准自 保 温 混 凝 土 复 合 砌 块 墙 体 应 用 技 术 规 程Technical specification for application of self-insulation concrete compound block wallsJGJ/T 323-2014批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 4年.1 0月1日中国建筑工业出版社2 0 14北 京中华人民共和国行业标准 自保温混凝土复合砌块墙体应用技术规程T e c h n i c a l sp e c i f i c a ti on f or a p p l i c a ti on of se l f-i n sul a ti on c on c re te c omp oun d b l oc k wa l l s JGJ/T 323-2014关中 国 建 筑 工 业出 版 社出 版、发 行（北京西郊百万庄）各 地 新 华 书 店、建筑书店经销 北 京 红 光 制 版 公 司 制 版 廊 坊 市 海 涛 印刷有限公司印刷*开本：8 5 0 X 1 1 6 8 毫 米 1/32印张：2 K 字数：5 6 千字 2 0 1 4 年 5 月第一版 2 0 1 4 年 5 月第一次印刷 定价：1 1.0 0元 统 一 书 号：1 5 1 1 2 .2 3 8 7 2 版权所有翻印必究 如 有 印 装 质 量 问 题，可寄本社退换(邮政编码1 0 0 0 3 7)本 社 网 址：h ttp ：/www.c a b p.c om.e n 网 上 书 店：h ttp:/www.c h i n a-b ui l d i n g,c om.c n中华人民共和国住房和城乡建设部 公 告第309号住房城乡建设部关于发布行业标准 自保温 混凝土复合砲块墙体应用技术规程的公告现 批 准 自保温混凝土复合砌块墙体应用技术规程为行业 标准，编号为JGJ/T 323-2014，自2014年10月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2014年2月10日根据住房和城乡建设部 关 于 印 发 2010年工程建设标准 规范制订、修订计划的通知（建 标2010 43号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际 标 准 和 国 外 先 进 标 准，并 在 广 泛 征 求 意 见 的 基 础 上，编制本 规程。本规程的主要技术内容包括：1.总则；2.术语；3.基本规 定；4.材料性能指标；5.设计；6.施工；7.工程验收。本规程由住房和城乡建设部负责管理，由福建省建筑科学研 究负责具体技术内容的解释。执行过程中如有意见或建议，请寄 送 福 建 省 建 筑 科 学 研 究 院（地 址：福 建 省 福 州 市 杨 桥 中 路162 号，邮政编码：350025)。本 规 程 主 编 单 位:本 规 程 参 编 单 位:福建省建筑科学研究院 江苏省建筑科学研究院有限公司 泉州市丰泽区建设工程质监站 华侨大学上海市建筑科学研究院（集团）有限 公司四川省建筑科学研究院 深圳市建筑科学研究院有限公司 浙江省建筑科学设计研究院有限公司 广西建筑科学研究设计院 重庆大学 西南科技大学 福建省第五建筑工程公司 福建省惠房建设工程有限公司4温州市发展新型墙体材料办公室 浙江大学福建省金辉建材有限公司 福建省泉州新安江新型建筑材料公司 苏州市世好建材新技术工程有限公司 四川金和新型建材有限公司福州闽融墙材有限公司 泉州市三联机械制造有限公司 群峰智能机械股份公司本规程主要起草人员：王云新许锦峰薛宗明严捍东赵士怀刘明明韦延年胡达明罗刚闫晨光柯晓灵张智强宵军蔡自力陈荣灿冯国峰葛坚刘宝祺田正艾史世英郑蓉林雄金刘 龙徐清辉本规程主要审查人员：梁建国刘月莉黄可明高连玉刘俊跃徐 强张俊义吕大鹏许小健目 次1細.12和 吾.23 基 本 规 定.44材 料 性 能 指 标.54.1自保温混凝土复合砲块.54.2 砌筑砂浆.64.3 抹灰砂浆.74.4 其他辅助材料.85 设计.105.1 一般规定.:.105.2 建筑结构设计.105.3 建筑构造设计.115.4建筑热工设计.176 施工.196.1 一般规定.196.2 砲 筑.196.3 抹 灰.236.4饰 面.247 工程验收.257.1 一 般 规 定.257.2主控项目.257.3 一般项目.27附 录A自保温砌块墙体及结构性热桥的传热系数计算方法.28附 录B自保温砌块墙体及结构性热桥热6惰 性 指标计算 方法.30本规程用词说明.31引 用标准 名录.32附：条 文 说 明.337Contents1 General Provisions.12 Terms.23 Basic Requirements.44 Performance Indicators of Materials.54.1 Self-insulation Concrete Compound Blocks.-.54.2 Ma son ry Morta r.64.3 P l a ste ri n g Morta r.74.4 Oth e r S up p orti n g Doc ume n ts.85 Design.105.1 G e n e ra l R e q ui re me n ts.1 05.2 Building Structural Design.105.3 B ui l d i n g C omp osi ti on D e si g n .1 15.4 Building Thermal Performance Design.176 Construction.196.1 General Requirements.196.2 Masonry.196.3 Plastering.236.4 Facing.247 Check and A cceptance.257.1 General Requirements.257.2 Dominant Control Items.257.3 G e n e ra l I te ms.2 7A ppendix A Calculation Method of Heat Transfer Coefficient of Self-insulation Concrete Compound Block Walls and Structural8Thermal Bridges.28A ppendix B Calculation Method of Index of ThermalInertia of Self-insulation Concrete Compound Block Walls and Structural ThermalBridges.30Explanation of Wording in This Specification.31List of Quoted Standards.32A ddition：Explanation of Provisions.331总 则1.0.1为贯彻执行国家建筑节能和墙体材料革新产业政策，规 范自保温混凝土复合砌块墙体的应用，确保工程质量，制定本规程。1.0.2本规程适用于新建、扩建和改建的民用建筑自保温混凝 土复合砌块自承重墙体系统的设计、施工及验收。1.0.3自保温混凝土复合砌块墙体系统的设计、施工及验收，除应符合本规程外，尚应符合国家现行有关标准的规定。12 术语2.0.1 自保温混凝土复合砌块 self-insulation concrete compound blocks通过在骨料中复合轻质骨料和（或）在孔洞中填插保温材料 等工艺生产的，其所砌筑墙体具有保温功能的混凝土小型空心砌 块，简称自保温砌块。2.0.2 自承重墙体 non load bearing wall承担自身重力作用并可兼作围护结构的墙体。2.0.3 自保温混凝土复合砌块砌体 self-insulation concrete compound block masonry由自保温混凝土复合砌块采用砌筑砂浆砌筑而成的构造 实体。2.0.4 自保温混凝土复合砌块墙体 self-insulation concrete compound block wall由自保温混凝土复合砌块砌体采用抹灰砂浆抹面而成的构造实体。2.0.5 自保温混凝土复合砌块墙体系统 self-insulation concrete compound block wall system由自保温混凝土复合砌块墙体、结构热桥及其保温处理措施 和交接面处理措施共同构成的整墙体保温体系。2.0.6 当量导热系数 equivalent thermal conductivity coefficient表征自保温混凝土复合砌块砌体热传导能力的参数，为砌体 的厚度与热阻的比值。2.0.7 当量蓄热系数 equivalent heat storage coefficient表征自保温混凝土复合砌块砌体在周期性热作用条件下热稳2定性能力的参数。2.0.8 平均传热系数 average heat transfer coefficient 考虑了墙体存在的热桥影响后得到的传热系数。2.0.9 平均热惰性指标 average index of thermal inertia 考虑了墙体存在的热桥影响后得到的热惰性指标。3基 本 规 定3.0.1自保温砌块性能应符合现行行业标准自保温混凝土复 合砌块JG/T 407的有关规定，自保温硇块墙体系统所用材料 的性能应符合国家现行有关标准的规定。3.0.2 自保温砌块墙体的耐火极限应符合现行国家标准 建筑 设计防火规范GB 50016和 高层民用建筑设计防火规范GB 50045的有关规定。3.0.3自保温砌块砌体的使用寿命应与主体结构一致。3.0.4当自保温砌块墙体在严寒、寒冷地区应用时，应进行结 露验算，并应采取相应的墙体隔气排湿措施。3.0.5用于自保温砌块墙体系统的自保温砌块、普通或专用砌 筑砂浆、普通或专用抹灰砂浆、结构热桥及其保温处理材料和交 接面抗裂处理材料应相配套。44材料性能指标4.1自保温混凝土复合砌块4.1.1自保温砌块应根据其保温材料的复合形式选用下列类型：1 I型：在骨料中复合轻质骨料制成的自保温砌块；2 II型：在孔洞中填插保温材料制成的自保温砌块；3 I型：在骨料中复合轻质骨料且在孔洞中填插保温材料 制成的自保温砌块。4.1.2自保温砌块强度和密度等级应采用下列等级:1自保温砲块强度等级可采用MU3.5、MU5.0或MU7.5;2自保温砌块密度等级可采用500、600、700、800、900、1000、1100、1200 或 1300。4.1.3去除填插保温材料后，I型、IE型自保温砌块的质量吸水率 不应大于18%，II型自保温砌块的质量吸水率不应大于10%。4.1.4去 除 填 插 保 温 材 料 后，自 保 温 砌 块 的 干 缩 率 不 应 大于 0.065%。4.1.5自保温砌块其碳化系数不应小于0.85；软化系数不应小于 0.85。4.1.6自保温砌块的抗冻性能应符合表4.1.6的规定。表4.1.6抗冻性能使用条件抗冻指标质 量 损 失（)强 度 损 失（)夏热冬冷地区F 2 55 2 5寒冷地区F 3 5严寒地区F 5 0注：1 F 2 5、F 3 5、F 5 0 分别指冻融循环2
