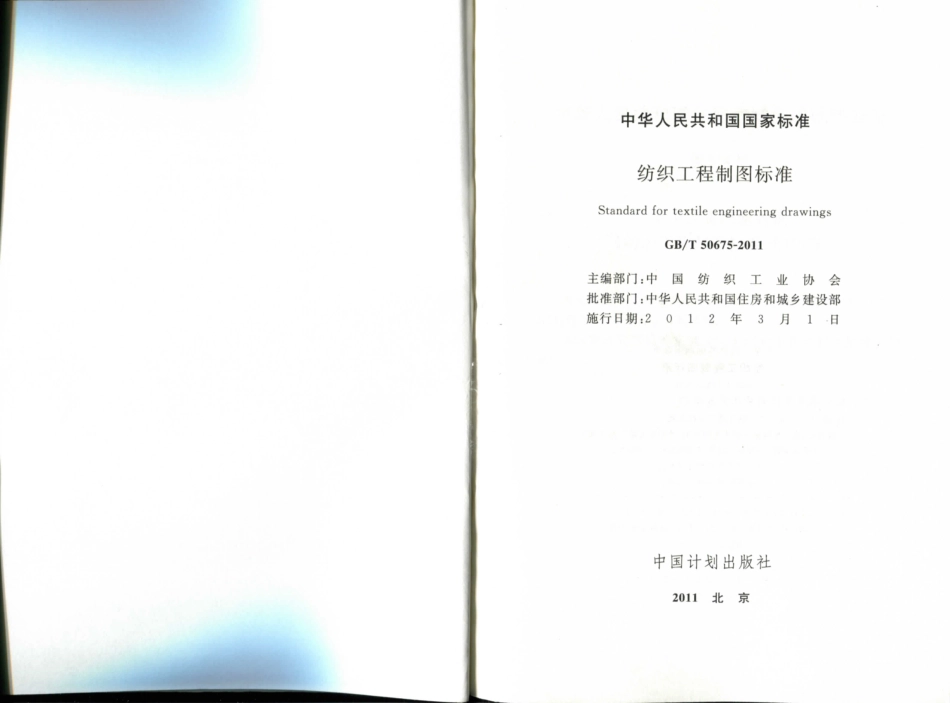

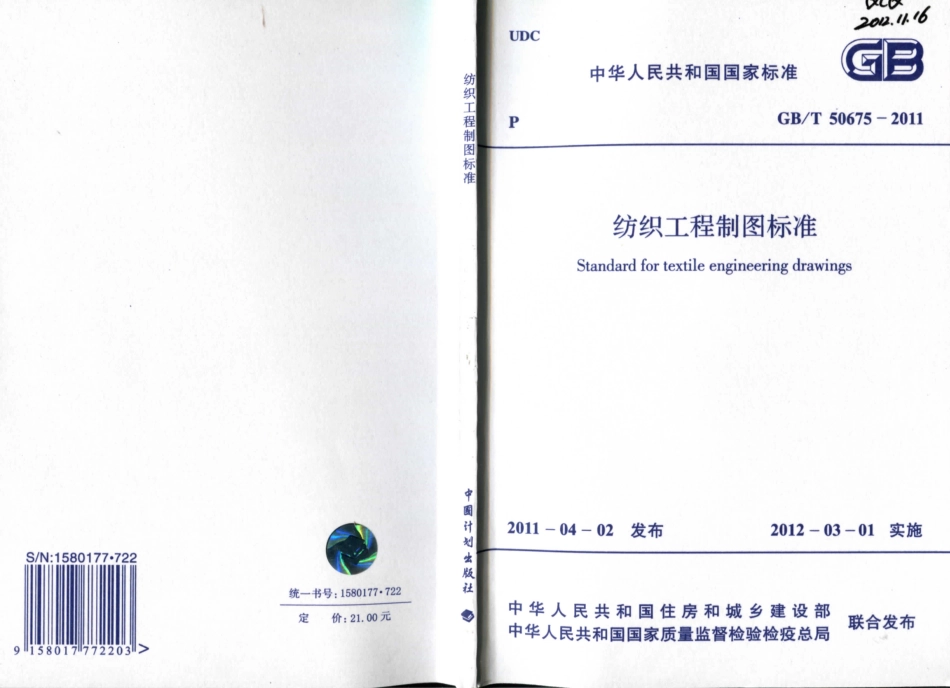

GBT50675-2011 纺织工程制图标准.pdf

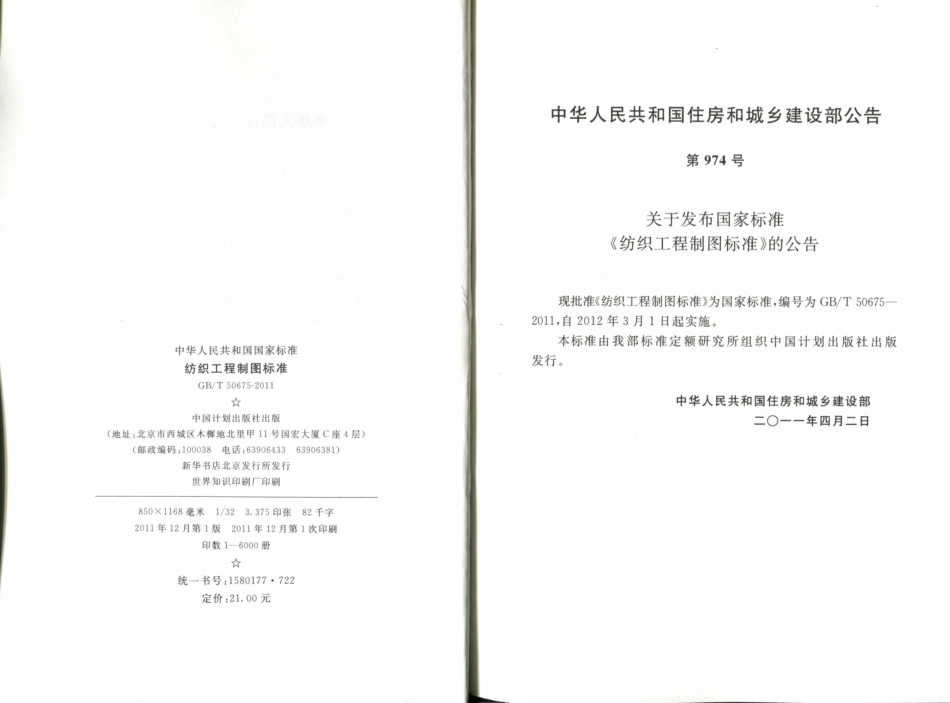

中华人民共和国住房和城乡建设部公告第974号关于发布国家标准纺织工程制图标准的公告现批准纺织工程制图标准为国家标准，编号为GB/T50675一2011,自2012年3月1日起实施。本标准由我部标准定额研究所组织中国计划出版社出版中华人民共和国国家标准纺织工程制图标准发行GB/T50675-2011中华人民共和国住房和城乡建设部中国计划出版社出版二一一年四月二日(地址：北京市西城区木御地北里甲11号国发大厦C座4层)(邮政编码：100038电话：6390643363906381)新华书店北京发行所发行世界知识印刷厂印到8501168毫米1/323.375印张82千字2011年12月第1板2011年12月第1次印制印数1一6000册统一书号：1580177722定价：21.00元目次1总则(1)2术语(2)3图纸幅面规格与图纸编排顺序(4)3.1图纸幅面(4)3.2标题栏与会签栏(5)3.3图纸编排顺序(8)4图线(9)5字体(13)6比例(15)7常用图例(16)7.1管道(16)7.2设备(21)7.3仪表(24)7.4电气(33)8符号(34)8.1剖切符号(34)8.2连接符号(35)8.3指北针(35)8.4定位轴线和标高.(35)9尺寸标注(37)10工艺流程图(PFD)、公用工程流程图(UFD)画法(39)10.1一般规定(39)10.2流程图(PFD,UFD)的内容(39)10.3工艺流程图(PFD)、公用工程流程图(UFD)的画法(39)1.
