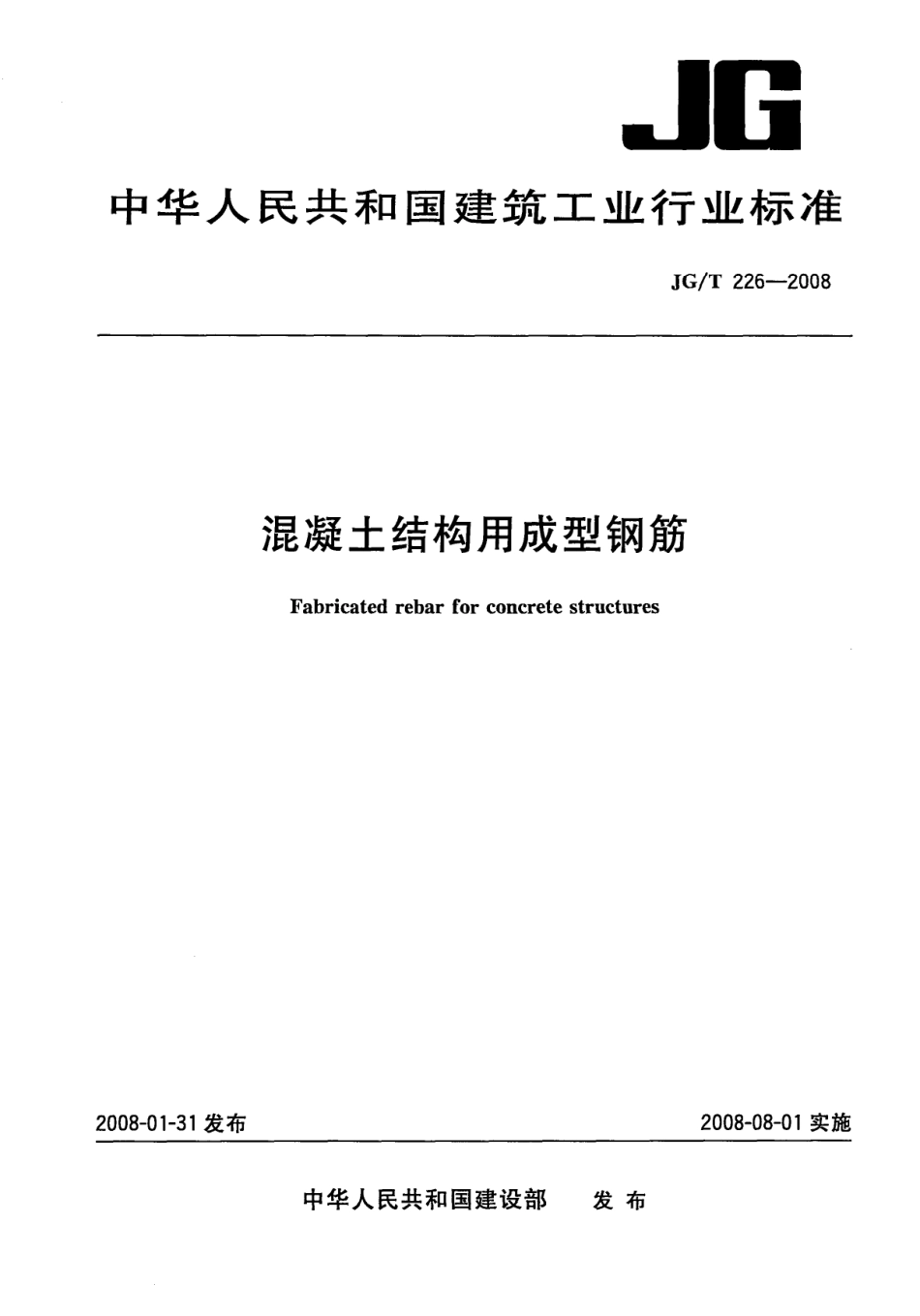

JGT226-2008 混凝土结构用成型钢筋.pdf

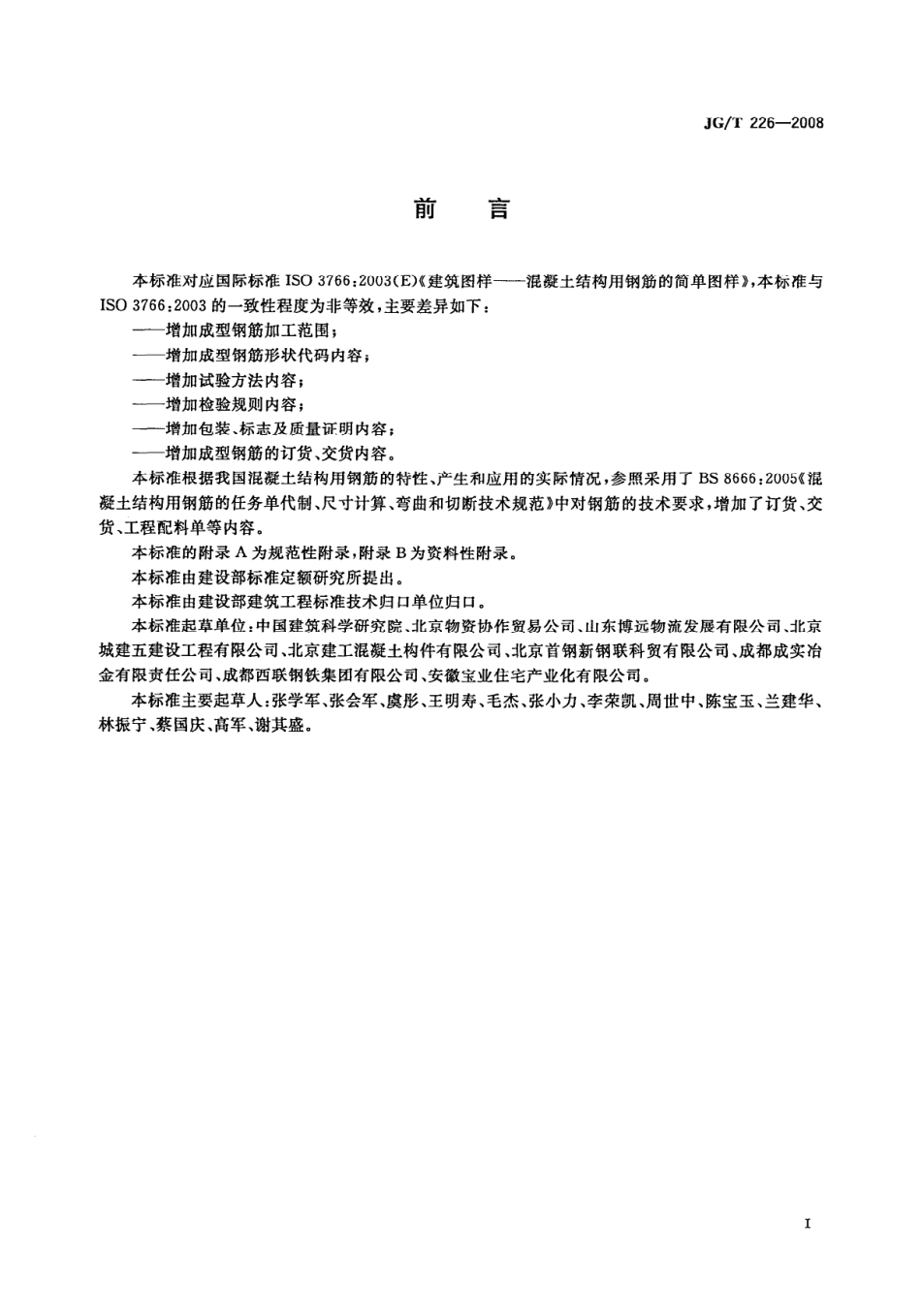

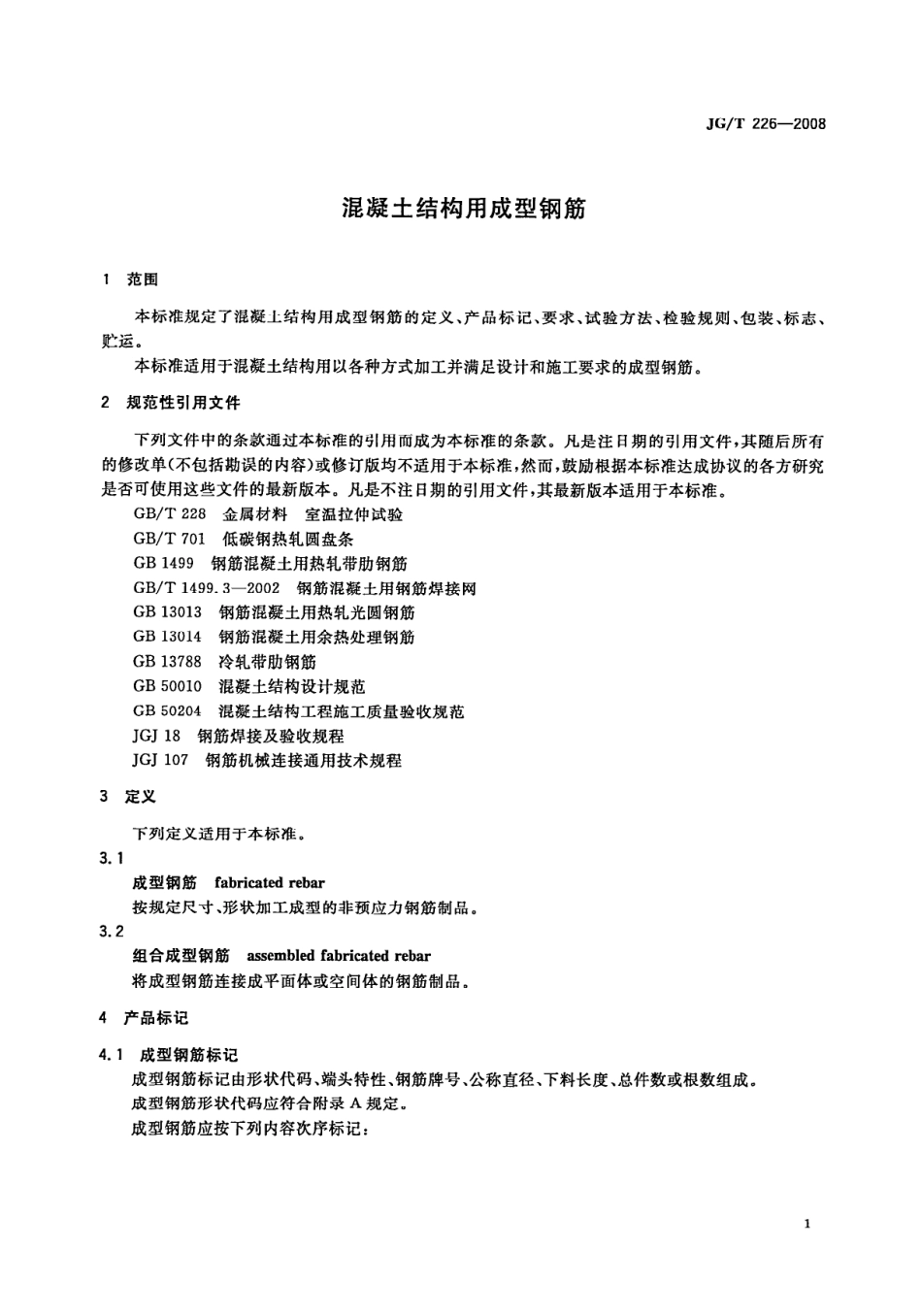

JG/T226-2008前言本标准对应国际标准IS03766:2003(E)建筑图样混凝土结构用钢筋的简单图样，本标准与IS03766:2003的一致性程度为非等效，主要差异如下：一一增加成型钢筋加工范围，增加成型钢筋形状代码内容；增加试验方法内容；增加检验规则内容；增加包装、标志及质量证明内容；增加成型钢筋的订货、交货内容。本标准根据我国混凝土结构用钢筋的特性、产生和应用的实际情况，参照采用了BS8666:2005混凝土结构用钢筋的任务单代制、尺寸计算、弯曲和切断技术规范中对钢筋的技术要求，增加了订货、交货、工程配料单等内容。本标准的附录A为规范性附录，附录B为资料性附录。本标准由建设部标准定额研究所提出。本标准由建设部建筑工程标准技术归口单位归口。本标准起草单位：中国建筑科学研究院、北京物资协作贸易公司、山东博远物流发展有限公司、北京城建五建设工程有限公司、北京建工混凝土构件有限公司、北京首钢新钢联科贸有限公司、成都成实冶金有限责任公司、成都西联钢铁集团有限公司、安徽宝业住宅产业化有限公司。本标准主要起草人：张学军、张会军、虞彤、王明寿、毛杰、张小力、李荣凯、周世中、陈宝玉、兰建华、林振宁、蔡国庆、高军、谢其盛。JG/T 226-2008/总件数或根数，件或根下料长度，mm公称直径，mm钢筋牌号端头特性：单端需要接头，T1两端需要接头，T2成型钢筋形状代码，见附录A两次弯折形状2010型、两端需要螺纹接头T2,成型钢筋采用的钢筋原材牌号HRB335、钢筋直径22mm,下料长度2000mm,总件数23件的混凝土结构用成型钢筋，标记示例如下：成型钢筋2010T2HRB335/222000234.2钢筋焊接网标记钢筋焊接网标记应符合GB/T1499.32002中第4章的规定。A型定型钢筋焊接网、网格间距200200mm、钢筋直径10mm;长度方向钢筋牌号CRB550、宽度方向钢筋牌号CRB550;网片长度4800mm、网片宽度2400mm的钢筋焊接网，标记示例如下：钢筋焊接网A10;CRB550CRB550;4800mm2400mm。5要求5.1钢筋原材5.1.1成型钢筋应采用GB/T701、GB1499、GB13013、GB13014、GB13788规定牌号的钢筋原材。5.1.2成型钢筋采用的钢筋原材应按相应标准要求规定抽取试件做力学性能检验，其质量应符合相应现行国家标准的规定。5.1.3成型钢筋及采用的钢筋原材应无损伤，表面不得有裂纹、结疤、油污、颗粒状或片状铁锈。5.1.4成型钢筋采用钢筋原材的几何尺寸、实际重量与理论重量允许偏差应符合相应现行国家标准的规定。5.1.5成型钢筋采用钢筋原材的品种、级别或规格需作变更时，应办理设计变更文件。5.1.6钢筋原材有脆断、焊接性能不良或力学性能不正常等现象时，应对该批钢筋原材进行化学成分检验或其他专项检验。5.1.7有抗震设防要求的结构，其纵向受力钢筋的强度应符合国家现行标准的要求。5.2加工5.2.1成型钢筋加工前应对钢筋的规格、牌号、下料长度、数量等进行核对。5.2.2成型钢筋加工前，应编制钢筋配料单，如附录B所示。其内容包括：a)成型钢筋应用工程名称及混凝土结构部位；b)成型钢筋品种、级别、规格、每件下料长度；c)成型钢筋形状代码、形状简图及尺寸；d)成型钢筋单件根数、单件总根数、该工程使用总根数、总长度、总重量。5.2.3成型钢筋调直宜采用机械方法。当采用冷拉方法调直钢筋时，应严格按照钢筋的级别、品种控制冷拉率。冷拉率应符合表1的规定。2JG/T226-2008表1冷拉率的允许值项目允许冷拉率/%HPB235级钢筋4HRB335、HRB400和RRB400级钢筋15.2.4成型钢筋的切断、弯折应选用机械方式。用于机械连接的钢筋端面应平直并与钢筋轴线垂直，端头不应有弯曲、马蹄、椭圆等任何变形。5.2.5箍筋应选用机械加工完成。除焊接封闭环式箍筋外，箍筋的末端应按设计和现行规范要求制作弯钩。5.2.6钢筋焊接网的制造要求应符合GB/T1499.3一2002中6.2的规定。5.2.7组合成型钢筋的制作可采用机械连接、焊接或绑扎搭接。机械连接接头和焊接接头的类型及质量除应符合JGJ18JG】107的有关规定外，尚应符合下列规定：a)纵向受力钢筋不宜采用绑扎搭接接头；b)组合成型钢筋连接必须牢固，吊点焊接应牢固，并保证起吊刚度；)箍筋位置、间距应准确，弯钩应沿受力方向错开设置；d)接头宜设置在受力较小处，同一纵向受力钢筋不宜设置两个或两个以上接头；)接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。5.2.8成型钢筋采用闪光对焊连接时，除应符合JGJ18的有关规定外，尚应符合下列规定：a)接头处不得有裂纹、表面不得有明显烧伤；b)接头处弯折角不得大于3；c)接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm。5.2.9组合成型钢筋分节制造完成后应试拼装，其主筋连接应符合相应的设计要求。5.2.10钢筋原材下料长度应根据混凝土保护层厚度、钢筋弯曲、弯钩长度及图样中尺寸等规定计算，其下料长度应符合下列规定：5.2.10.1直钢筋下料长度按公式(1)计算：Lz L-La+AG(1)式中：Lz一直钢筋下料长度，mm;L1一构件长度，mm;L:一保护层厚度，mm,。弯钩增加长度，按表2确定。表2弯钩增加长度(4c)HPB235级钢筋/mmHRR335级、HRB400级和RRB400级钢筋/mm弯钩弯孤内直径弯弧内直径弯弧内直径弯弧内直径弯弧内直径弯弧内直径角度D=3dD=5dD=10dD-3dD-5dD=10d(单钩双钩单钩双钩单钩双钩单钩双钩单钩双钩单钩双钩904.21d8.42d6.21d12.42d11.21d22.42d4.21d8.42d6.21d12.42d11.21d22.42d1354.87d9.74d6.87d13.74d11.87d23.74d5.89d11.78d7.89d15.78d12.89d25.78d1806.25d12.50d8.25d16.50d13.25d26.50d注：d一钢筋原材公称直径；D弯弧内直径5.2.10.2弯起钢筋下料长度按公式(2)计算：Lw=L,+Lb-w+G4(2）3
