GAT72-2005 楼寓对讲系统及电控防盗门通用技术条件.pdf

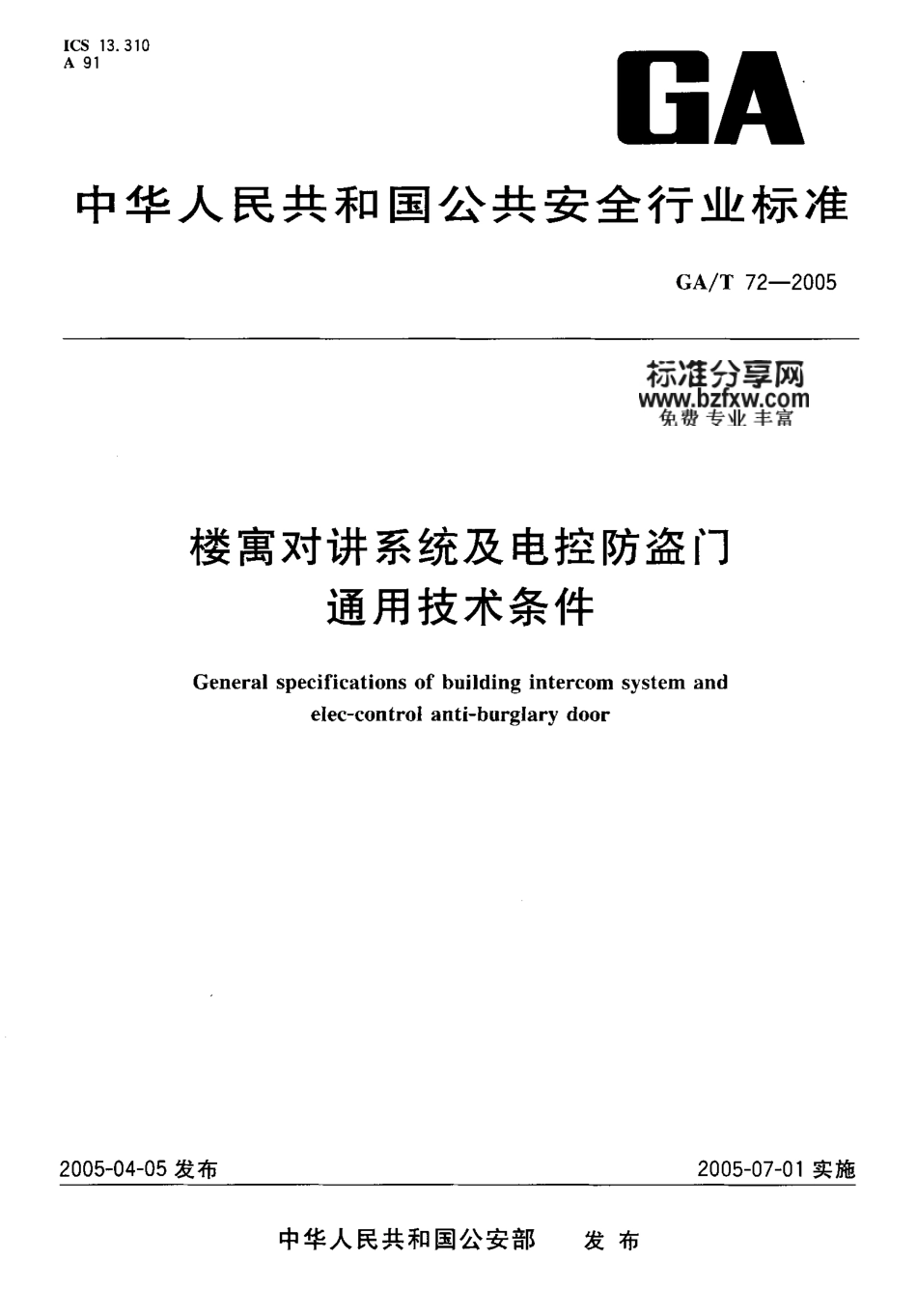

I C S 1 3.3 1 0A 9 16:中华 人 民共 和 国公 共 安 全 行 业标 准G A/T 7 2-2 0 0 5楼寓对讲系统及电控防盗门 通用技术条件G e n e r a l s p e c i f i c a t i o n s o f b u i l d i n g i n t e r c o m s y s t e m a n d e l e c-c o n t r o l a n t i-b u r g l a r y d o o r2 0 0 5-0 4-0 5发布2 0 0 5-0 7-0 1 实施中华 人 民共 和 国公 安 部发 布GA/T 7 2-2 0 0 5目次前言 ，工1范围 12 规范性引用文件 ，”13 术语和定义 ，一14系统组成 ，35 楼寓对讲系 统技术要求 ，36 电控防盗门 体技术要求 ，.67 楼寓对讲系 统试验方法 .9S 电控防盗门 体的 试验方法，.1 59 检验规则 ，、，1 91 0 包装、运输和贮存 ，2 2GA/T 7 2-2 0 0 5.合J 曰.曰.月明吕 本标准是对 G A/T 7 2-1 9 9 4(楼寓对讲电控防盗门通用技术条件 的修订。本标准对原标准的主要修改如下:1.标准名称由“楼寓对讲电控防盗门通用技术条件”改为“楼寓对讲系统及电控防盗门通用技术条件”，对楼寓对讲系统和电控防盗门分别提出了技术要求和试验方法。2.对楼寓对讲系统部分，做了下列修订:原标准对音频指标的测试采用电信号测量方法，未考虑受话和发话器件对系统的影响，易造成 主客观评价的不一致。本标准采用全程声响度评定值测试方法，提出了针对通话传输特性的 五项技术要求;整个测试过程包含声一电、电一声的转换，力求更真实反映楼寓对讲系统的性 能及实际通话的质量。加强了对外观及结构的要求，并对外壳防护能力进行分级。引用了等同采用国际标准的最新版本的电磁兼容国家标准，选择了适当的严酷等级，与国际标 准接轨。强化了产品的安全性要求，尤其针对楼寓对讲系统的安装特殊性，提出了故障条件下的防护 要求。3.对电控防盗门部分，做了下列修订:对电控防盗门进行了分级，增加了玻璃电控防盗门等特殊材质门体的 P级电控防盗门的技术 要求。对电控锁具的类型、技术指标及防盗性能提出更高更具体的要求。增加了对闭门器的环境要求，以适应不同使用环境的要求。本标准自 生效之日 起，代替G A/T 7 2-1 9 9 4.本标准由公安部科技局提出。本标准由 全国安全防 范报警系统标准化技术委员会(T C 1 0 0)归口。本标准起草单位:公安部安全防范报警系统产品质量监督检验测试中心、厦门立林科技有限公司。本标准主要起草人:戎玲、戴学嵘、陈旭黎。本标准于 1 9 9 4年3月首次发布，2 0 0 5年 7 月第一次修订。GA/T 7 2-2 0 0 5楼寓对讲 系统及电控防盗门通用技术条件1范 围 本标准规定了楼寓对讲系统及电控防盗门的系统组成、技术要求、试验方法和检验规则，是设计、制造、验收楼寓对讲系统及电控防盗门的基本依据。本标准适用于楼寓对讲系统和具有对讲电控功能的防盗门。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件 其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 1 9 1-2 0 0 0 包装储运图示标志(e q v I S O 7 8 0:1 9 9 7)GB/T 2 6 4 9-1 9 8 9 焊接接头机械性能试验取样方法 GB/T 2 6 5 1-1 9 8 9 焊接接头拉伸试验方法 G B/T 2 8 2 8.1-2 0 0 3 计数抽样检验程序第 1 部分:按接收质量限(A QL)检索的逐批检验抽样计划 GB/T 2 8 2 9-2 0 0 2 周期检验计数抽样程序及表(适用于对过程稳定性的检验)G B 9 9 6 2-1 9 9 9 夹层玻璃(e q v J I S R 3 2 0 5:1 9 8 9;n e q A N S I z 9 7.1:1 9 8 4,I S O/D I S 1 2 5 4 3-11 2 5 4 3-6:1 9 9 7,AS/NZ S 2 2 0 8:1 9 9 6)G B 1 2 6 6 3-2 0 0 1 防盗报警控制器通用技术条件 G B/T 1 5 2 1 1-1 9 9 4 报警系统环境试验 GB/T 1 5 2 7 9-2 0 0 2 自动电话机技术条件 GB 1 6 7 9 6-1 9 9 7 安全防范报警设备安全要求和试验方法 GB 1 7 5 6 5-1 9 9 8 防盗安全门通用技术条件 G B/T 1 7 6 2 6.2-1 9 9 8 电磁兼容试验和测量技术静电放电抗扰度试验(i d t I E C 6 1 0 0 0-4-2:1 9 9 5)GB/T 1 7 6 2 6.3-1 9 9 8电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(i d t I E C6 1 0 0 0-4-3:1 9 9 5)GB/T 1 7 6 2 6.4-1 9 9 8 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(id t I E C6 1 0 0 0-4-4:1 9 9 5)G B/T 1 7 6 2 6.5-1 9 9 9 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(i d t I E C 6 1 0 0 0-4-5:1 9 9 5)G B/T 1 7 6 2 6.1 1-1 9 9 9 电磁兼容 试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验(i d t I EC 6 1 0 0 0-4-1 1:1 9 9 4)GA/T 7 3-1 9 9 4 机械防盗锁 QB/T 3 8 9 3-1 9 9 9闭门器 I T U-T P.7 9 电话机响度评定值的计算3术语和定义下列术语 和定义适用于本标 准。GA/T 7 2-2 0 0 53.1 楼富对讲系统 b u i l d in g i n t e r c o m s y s t e m 具有选通、对讲功能，并提供电控开锁的电子系统。3.2 电 控防盗门 e l e c-c o n t r o l a n t i-b u r g l a r y d o o r 安装于住宅、楼寓及要求安全防卫场所的人口，能在一定时间内抵御一定条件下非正常开启或暴力侵袭，并具有电控开锁、自动闭锁功能的门体。3.3 门口机o u t d o o r u n i t 安装在楼门人口处，具有选呼、对讲、控制功能的装置。3.4 室内机i n d o o r u n i t 安装在用户室内，具有对讲及控制开锁功能的装置。3.5 系 统电源 s y s t e m p o w e r u n i t 提供系统电源的装置。3.6 电控锁e l e c-c o n t rol l o c k 具有电控开启功能的锁具。3.7 主呼通道 c a l l i n g c h a n n e l 门口机发话输人端至室内机受话输出端的通道。3.8 应答通道 r e s p o n d i n g c h a n n e l 室内机发话输人端至门口机受话输出端的通道。3.9 仿真嘴a r t i f i c i a l m o u t h 一种符合G B/T 1 5 2 7 9-2 0 0 2 中5.1.5 要求的模拟发声装置，其发声特性类似平均人嘴的方向性和辐射模式。3.1 0 仿真耳a r t i f i c ia l e a r 一种供校准受话器用的装置，内有声祸合器和经过校准用来测量声压的传声器。其总体声阻抗在给定的频带内 类似平均人耳的总体声阻抗，其特性符合G B/T 1 5 2 7 9-2 0 0 2 中5.1.6 要求。3.1 1 全程响度评定值 o v e r a l l l o u d n e s s r a t i n g(O L R)从发送端嘴参考点到接收端耳参考点之间的通道全程响度的度量，用 d B表示。I T U-T P.7 9 定义73.1 2 全程灵敏度 o v e r a l l s e n s i t i v i t y 接收端耳参考点的声压相对于发送端嘴参考点的激励声压的增益，用 d B表示，它是频率的函数。3.1 3 非线性失真n o n-l i n e a r d i s t o r t i o n 系统接收端声信号因系统非线性而引起的失真。用接收端接收声信号的谐波分量相对于基波分量G A/T 7 2-2 0 0 5的百分比表示。3.1 4 通道 信噪比 c h a n n e l S/N 在发送端标称声压的激励下，接收端接收信号与背景噪声的声压比，用 d B表示。3.1 5 侧音掩蔽评定值s i d e t o n e m a s k i n g r a t i n g(S T MR)考虑人头对侧音的掩蔽效应后的侧音响度的度量，用 d B表示。I T U-T P.7 9 定义3.1 6 响度评定值保护环位皿l o u d n e s s r a t i n g g u a r d-r i n g p o s i t i o n(L R G P)用于测量系统响度评定值的室内机手柄固定位置。GB/T 1 5 2 7 9-2 0 0 2 图 7 定义3.1 7 简易五金工具s i m p l e h a r d w a r e 包括各种式样的长度不超过 1 5 0 m m，直径不超过 2 5 mm的五金工具。4系统组成4.1 楼寓对讲系统 楼寓对讲系统主要由门口机、室内机、系统电源、传输线等部分组成。4.2 电控防盗门 电控防盗门主要由门框、门扇、门绞链、闭门器、电控锁等部分组成。5楼窝对讲 系统技术要求5.1 外观及结构要求5.1.1 外观应符合 G B 1 2 6 6 3-2 0 0 1中5.1.1 要求。5.1.2机械结构5.1.2.1 按键、开关操作应灵活可靠、零部件应紧固无松动5.1.2.2 叉簧特性和按键号盘特性应符合相应电话机国家标准的要求。5.1.2.3 在固定安装后，门口机、室内机的接线端子均不能暴露在可触摸的表面。5.1.2.4 门口机的外壳应有防止非正常拆卸的保护措施。5.1.2.5 系统电源的机壳设计应对备用电源作出可靠安排5.1.3 标志 系统各组成部分应有清晰、永久的标志。产品标志应符合 GB 1 2 6 6 3-2 0 0 1中5.1.3.2-5.1.3.4要 求。5.1.4 机械强度 系统各组成部分的外壳应能承受对每个能正常接触到的表面施加。.5 J 的碰撞，试验后不应产生永久的变形和损坏。5.1.5外 壳防护能力 外壳防护能力分为二个等级 a)I级 门口机、室外安装的系统电源和其他部分，应符合 G B/T 1 5 2 1 1-1 9 9 4中 I P 3 3的规定。在淋水试验后，应能正常工作，并符合规定的抗电强度和绝缘电阻要求;室内机、室内安装的系统电源和其他部分，应符合 G B/T 1 5 2 1 1-1 9 9 4中I P 3 0的规定。GA/T 7 2-2 0 0 5 b)II级 门口机、室外安装的系统电源和其他部件，应符合 G B/T 1 5 2 1 1-1 9 9 4中I P 5 3的规定。在粉尘和淋水试验后，应能正常工作，并符合规定的抗电强度和绝缘电阻要求;室内机、室内安装的系统电源和其他部件，应符合 G B/T 1 5 2 1 1-1 9 9 4中I P 3 0的规定。5.2 基本功能要求5.2.1 选呼功能 经操作，门口机应能正确选呼相应室内机，并能听到回铃音。5.2.2 通话功能 选呼后，能实施双向通话，语音清晰，不应出现振鸣现象。5.2.3 电控开锁功能 经操作，室内机应能实施电控开锁。5.2.4 夜间操作功能 门口机应提供照明或可见提示，以便来访者在夜间操作。5.3
