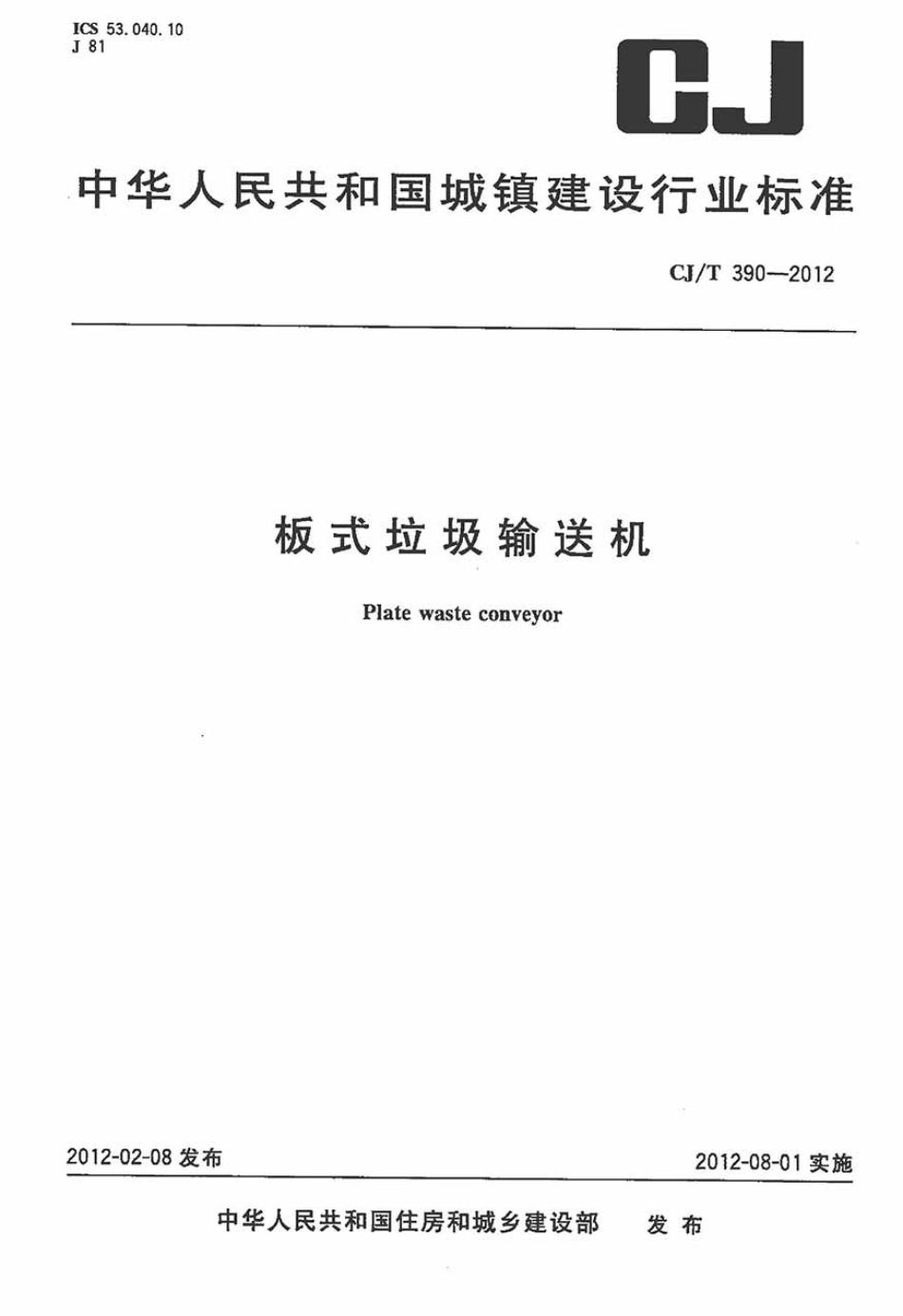

CJT390-2012 板式垃圾输送机.pdf

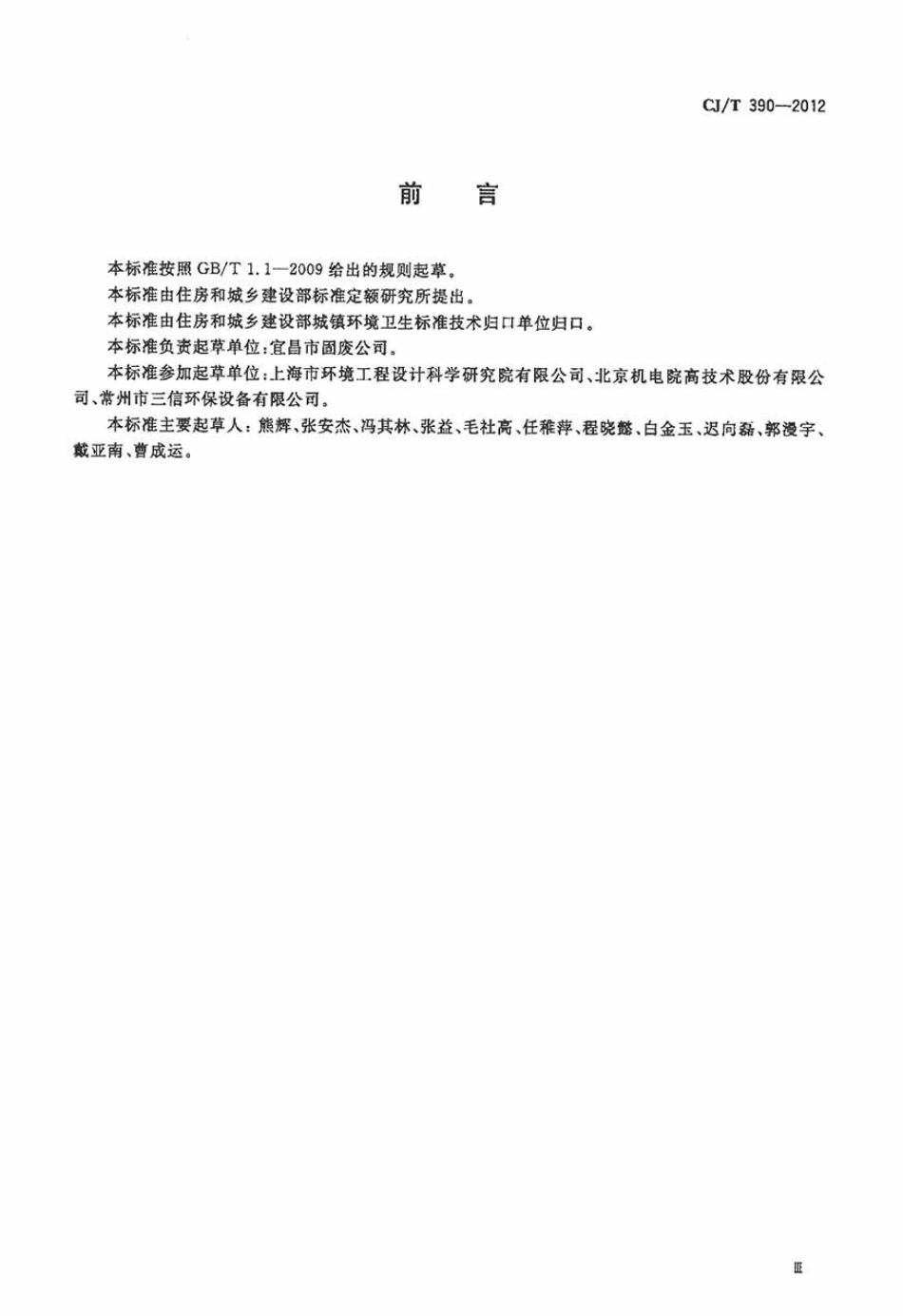

CJ/T390-2012前言本标准按照GB/T1.1-2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部城镇环境卫生标准技术归口单位归口。本标准负责起草单位：宜昌市固废公司。本标准参加起草单位：上海市环境工程设计科学研究院有限公司、北京机电院高技术股份有限公司、常州市三信环保设备有限公司。本标准主要起草人：熊辉、张安杰、冯其林、张益、毛社高、任稚萍、程晓懿、白金玉、迟向磊、郭漫字、戴亚南、曹成运。CJ/T390-20124型式和结构4.1型式4.1.1分类常用的板式垃圾输送机分类如下：a)按移动特性分类：固定式、移动式；b)按整体结构分类：密闭式、敞开式。4.1.2型号板式垃圾输送机型号由设备类别代码、类型代码、型式代码、板宽代码、输送机长度代码、更新变形代号等组成，其型号如下：AA aCJ/T390-2012更新、变形代号：用汉语拼音字母大写印刷体或制造商代号表示。输送机长度代码：中心距，单位为m。板宽代码：鳞板宽度，单位为cm。型式代码：固定密闭式G,固定敞开式C。移动密闭式B,移动敞开式K。设备类别代号：板式垃圾输送机，用BLS表示。4.1.3标记示例a)鳞板宽度80cm,中心距6m的固定密闭式板式垃圾输送机标记为：BLSG 80-6CJ/T390-2012b)鳞板宽度150cm,中心距10m的移动敞开式板式垃圾输送机标记为：BLSK150-10 CJ/T 390-20124.2结构4.2.1主体结构主体结构见图1，其中均料器7、集气罩9为选装部件。123456789A1受料斗：5导料槽：8驱动轮；A中心距；2张紧装置；6机架；9集气罩；H导料槽高度3输送链；7均料器；B鳞板宽度；P输送链节距，4鳞板；图1主体结构2
