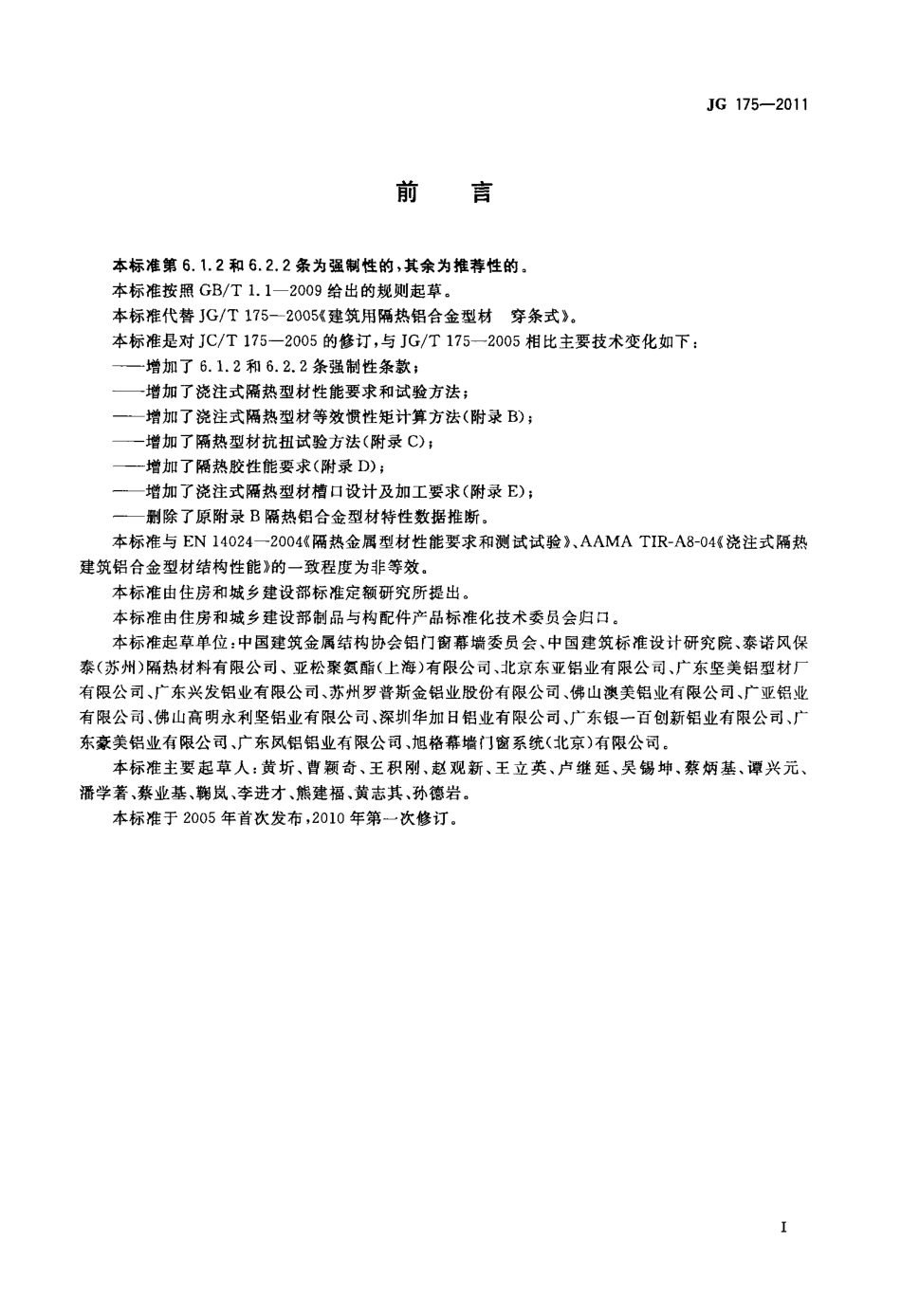

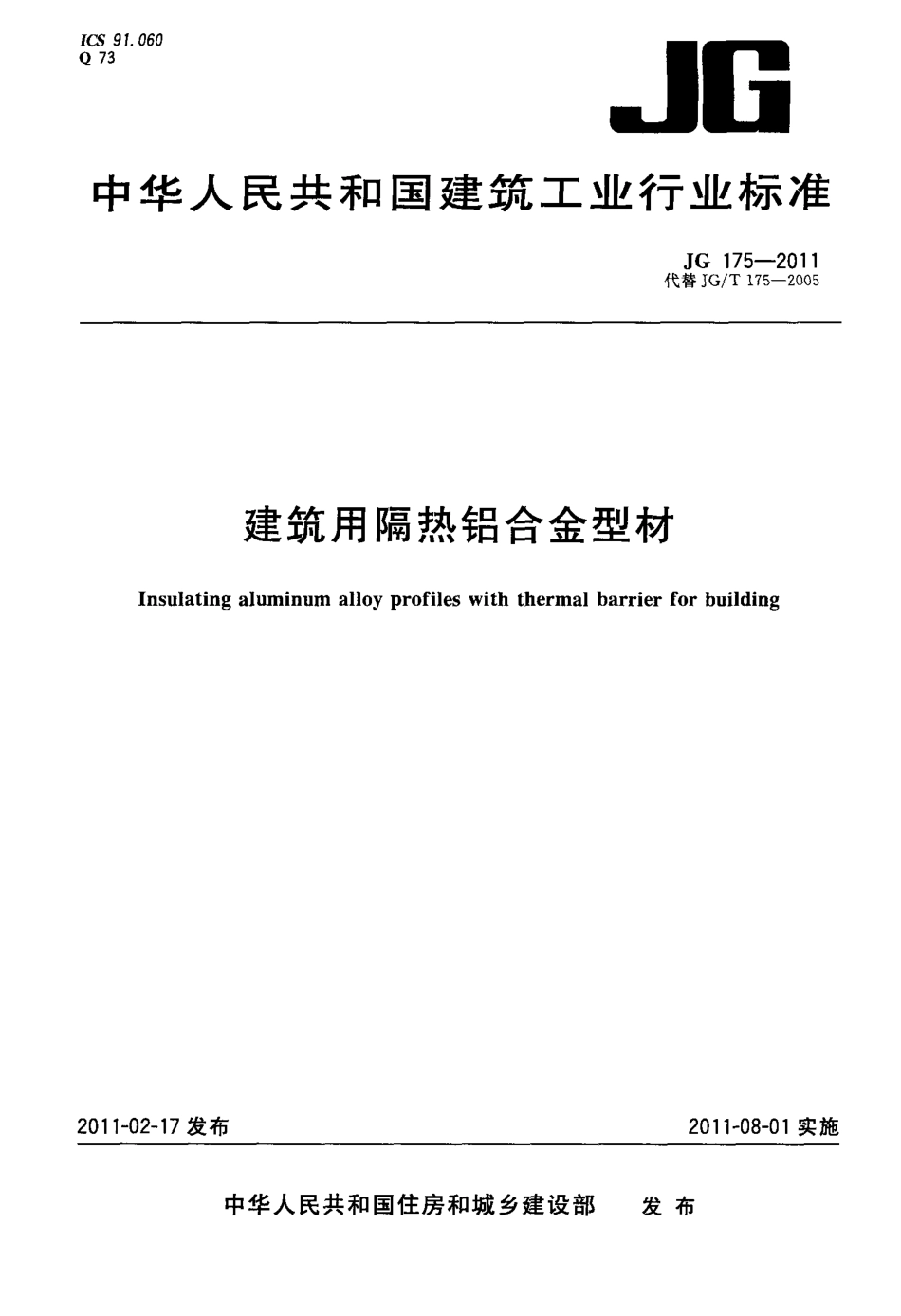

J C S9 f 0 6 0Q7 3J B中华人民共和国建筑工业行业标准J G1 7 5 2 0 1 1代替J G T1 7 5 2 0 0 5建筑用隔热铝合金型材I n s u l a t i n ga l u m i n u ma l l o yp r o f i l e sw i t ht h e r m a lb a r r i e rf o rb u i l d i n g2 0 11-0 2-1 7 发布2 0 1 1-0 8-0 1 实施中华人民共和国住房和城乡建设部发布J G1 7 5 2 0 1 1目次前言一1 范围2 规范性引用文件3 术语、定义和符号4 分类与标记5 材料及一般要求6 要求7 试验方法-8 检验规则9 标志、包装、运输和贮存附录A(资料性附录)穿条式隔热型材等效惯性矩计算方法附录B(资料性附录)浇注式隔热型材等效惯性矩计算方法附录C(资料性附录)隔热型材抗扭试验方法一附录D(资料性附录)隔热胶性能要求附录E(资料性附录)浇注式隔热型材槽口设计及加工要求工，2340抽uM加组刖禹J G1 7 5 2 0 1 1本标准第6 1 2 和6 2 2 条为强制性的，其余为推荐性的。本标准按照G B T1 12 0 0 9 给出的规则起草。本标准代替J G T1 7 5 2 0 0 5 建筑用隔热铝合金型材穿条式。本标准是对J c T1 7 5 2 0 0 5 的修订，与J G T1 7 5 2 0 0 5 相比主要技术变化如下：增加了6 1 2 和6 2 2 条强制性条款；增加了浇注式隔热型材性能要求和试验方法；增加了浇注式隔热型材等效惯性矩计算方法(附录B)；增加了隔热型材抗扭试验方法(附录C)；增加了隔热胶性能要求(附录D)；增加了浇注式隔热型材槽口设计及加工要求(附录E)；删除了原附录B 隔热铝合金型材特性数据推断。本标准与E N1 4 0 2 4-2 0 0 4 隔热金属型材性能要求和测试试验、A A M AT I R A 8 0 4 浇注式隔热建筑铝合金型材结构性能的一致程度为非等效。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部制品与构配件产品标准化技术委员会归口。本标准起草单位：中国建筑金属结构协会铝门窗幕墙委员会、中国建筑标准设计研究院、泰诺风保泰(苏州)隔热材料有限公司、亚松聚氨酯(上海)有限公司、北京东亚铝业有限公司、广东坚美铝型材厂有限公司、广东兴发铝业有限公司、苏州罗普斯金铝业股份有限公司、佛山澳美铝业有限公司、广亚铝业有限公司、佛山高明永利坚铝业有限公司、深圳华加日铝业有限公司、广东银一百创新铝业有限公司、广东豪美铝业有限公司、广东风铝铝业有限公司、旭格幕墙门窗系统(北京)有限公司。本标准主要起草人：黄圻、曹颖奇、王积刚、赵观新、王立英、卢继延、吴锡坤、蔡炳基、谭兴元、潘学著、蔡业基、鞠岚、李进才、熊建福、黄志其、孙德岩。本标准于2 0 0 5 年首次发布，2 0 1 0 年第一次修订。1 范围建筑用隔热铝合金型材J G1 7 5 2 0 1 1本标准规定了建筑用隔热铝合金型材(以下简称隔热型材)的术语、定义和符号、分类与标记、材料及一般要求、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于建筑门窗、幕墙采用的穿条或浇注方式复合成的隔热型材。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B T3 1 9 9 铝及铝合金加工产品包装、标志、运输、贮存G B5 2 3 7 1 铝合金建筑型材第1 部分：基材G B5 2 3 7 2 铝合金建筑型材第2 部分：阳极氧化型材G B5 2 3 7 3 铝合金建筑型材第3 部分：电泳涂漆型材G B5 2 3 7 4 铝合金建筑型材第4 部分：粉末喷涂型材G B5 2 3 7 5 铝合金建筑型材第5 部分：氟碳漆喷涂型材J G T1 7 4 建筑用硬质塑料隔热条3 术语、定义和符号3 1 术语和定义下列术语和定义适用于本文件。3 1 1穿条式隔热型材i n s u l a t i n ga l u m i n u ma l l o yp r o f i l e sw i t ht h e r m a lb a r r i e rs t r i p s由铝合金型材和建筑用硬质塑料隔热条(以下简称隔热条)通过滚齿、穿条、滚压等工序进行结构连接，形成的有隔热功能的复合铝合金型材。3 1 2浇注式隔热型材i n s u l a t i n ga l u m i n u ma l l o yp r o f i l e sw i t hp o l y u r e t h a n e将双组分的液态胶混合注入铝合金型材预留的隔热槽中，待胶体固化后，除去铝型材隔热槽上的临时铝桥，形成有隔热功能的复合铝合金型材。3 1 3组合弹性值a s s e m b l ye l a s t i c i t yc o n s t a n t表征铝合金型材和隔热条组合后的弹性特性值。3 1 4横向抗拉值t r a n s v e r s et e n s i l es t r e n g t h在平行于隔热型材横截面方向作用的单位长度的拉力极限值。1J G1 7 5 20 1 13 1 5纵向抗剪值s h e a rs t r e n g t h在垂直隔热型材横截面方向作用的单位长度的纵向剪切极限值。3 1 6抗剪失效s h e a rf a i l u r e隔热型材在抗剪试验时隔热材料与铝型材出现2 0m i T t 的剪切滑移量或出现最大载荷状态，为抗剪失效。3 1 7特征值c h a r a c t e r i s t i cv a l u e s根据7 5 置信度对数正态分布，按9 5 的保证概率计算的性能值。3 2 符号常见符号应符合表1 的规定。表1 符号类别名称符号单位横向抗拉值QN m m纵向抗剪值TN m m横向抗拉特征值QN m m纵向抗剪特性值LN m m项目组合弹性值N r a m 2变形量穿条式隔热型材等效惯性矩km m 4浇注式隔热型材等效惯性矩I：m m 44 分类与标记4 1 分类与代号4 1 1 产品按用途分为：a)门窗用隔热型材，代号W；b)幕墙用隔热型材，代号C W。4 1 2 产品按复合形式(见图1)分为a)穿条式隔热型材，代号C T；b)浇注式隔热型材，代号J z。2说明：1 一隔热条；2 铝合金型材3 隔热胶。4 2 标记4 2 1 标记方法a)穿条式隔热型材”浇注式隔热型材图1 隔热型材示意J G1 7 5 2 0 1 1由隔热型材用途(门窗、幕墙)、隔热型材复合方式、铝合金型材牌号及供应状态、隔热条(或隔热胶)成分、标准号组成。4 2 2 标记示例热条(隔热胶)成分合金牌号及供应状态(按G B5 2 3 7 1 的规定)热型材复合方式(穿条式、浇注式)热型材用途(门窗、幕墙)示例1：门窗用隔热带材，牌号为用6 0 6 3 合金制造的供应状态为T 5 的两根铝型材，隔热条成分为聚酰胺尼龙6 6 加2 5 玻璃纤维(P A 6 6 G F 2 5)穿条方式制成的隔热型材。标记为：W c T-6 0 6 3T 5 一P A 6 6 G F 2 5 一J G1 7 5 2 0 1 1示例2：幕墙用隔热铝材，牌号为用6 0 6 3 合金制造的供应状态为T 5 的一根铝型材，隔热胶成分为高密度聚氨基甲酸乙酯(s u 一2 0 7 B 和I s O 一3 0 2 A)浇注方式制成的隔热型材。标记为：c w J Z-6 0 6 3T 5 一S U2 0 7 B I S O3 0 2 A J G1 7 5 2 0 1 15 材料及一般要求5 1 一般要求5 1 1隔热型材的传热系数应满足门窗、幕墙设计要求。J G1 7 5 2 0 1 15 1 2 隔热型材应根据工程要求计算力学性能，穿条式型材的计算方法参见附录A；浇注式型材的计算方法参见附录B。5 1 3 隔热型材抗扭性能应满足设计使用要求，抗扭试验方法参见附录C。5 1 4 隔热型材设计如果有特殊要求，可根据双方协商确定。5 2 材料5 2 1铝合金型材应符合G B5 2 3 7 1 G B5 2 3 7 5 的规定。5 2 2 隔热材料a)隔热条应符合J G T1 7 4 的规定；b)隔热胶性能要求参见附录D。6 要求6 1穿条式隔热型材要求6 1 1穿条式隔热型材纵向抗剪特征值、横向抗拉特征值应符合表2 的规定。表2 穿条式隔热型材纵向抗剪特征值、横向抗拉特征值测试条件门窗类(w)(N r a m)幕墙类(c w)(N m m)室温2 3 士2 t 朋t 2 4低温-3 0 土2 Q c 2 4Q。3 0高温8 0 士2 6 1 2 穿条式隔热型材高温持久负荷性能经过高温持久负荷试验后，门窗类高、低温横向抗拉特征值Q c 应大于等于2 4N r a m，幕墙类高、低温横向抗拉特征值Q。应大于等于3 0N m m；门窗、幕墙类的变形量 应小于等于0 6m m。6 2 浇注式隔热型材要求6 2 1浇注式隔热型材纵向抗剪特征值、横向抗拉特征值应符合表3 的规定。表3 浇注式隔热型材纵向抗剪特征值、横向抗拉特征值测试条件门窗类(w)(N r a m)幕墙类(c w)(N m m)室温2 3 2 t 3 0T c 3 2低温一3 0 土2 Q 2 4Q。3 0L 2 4L 2 4高温7 0 士2 Q。1 2Q 2 06 2 2 浇注式隔热型材热循环性能门窗类热循环试验6 0 次后，室温纵向抗剪特征值T。应大于等于3 0N m m，幕墙类循环试验9 0 次后，室温纵向抗剪特征值T。应大于等于3 2N m m；门窗、幕墙类的变形量A h 应小于等于0 6m m。4J G1 7 5 2 0 1 16 3 隔热型材尺寸偏差及表面处理质量复合后的隔热型材应满足设计要求，用于门窗幕墙的隔热型材尺寸偏差应符合G B5 2 3 7 1 的要求，表面处理符合G B5 2 3 7 2 G B5 2 3 7，5 的规定，浇注式隔热型材的隔热槽口设计应满足附录E 相关要求。6 4 隔热型材复合部位外观质量a)穿条式隔热型材复合部位涂层允许有轻微裂纹，铝合金基材不应有裂纹。b)浇注式隔热型材去除临时连接铝桥后的切口应规则、平整。7 试验方法7 1 试样制备7 1 1 取样隔热型材试样的端头应平整，取样应符合表4 的规定。表4 隔热型材试验取样规定项目取样规定纵向抗剪试验每项试验应在每批中取隔热型材2 根，每根取长l O Om m 土1m m 试样1 5 个，其中每根中部取5 个试样，两端各取5 个试样，共取3 0 个试样。将试样均分三份(每份至少有3 个中部试样)，做好横向抗拉试验标识。将试样分别做室温、高温、低温试验。横向抗拉试验的试样长度允许缩短至5 0m m高温持久每批取隔热型材4 根，每根取长1 0 0m m i lm i l l 试样5 个，其中每根中部取1 个试样，两端各取2 个试样，共取2 0 个试样，做好标识。将试样均分二份(每份至少有2 个中部试样)，分别做高温、负荷试验低温拉伸试验每批取隔热型材2 根，每根取长3 0 5m m 士1m m 试样5 个，其中每根中部取1 个试样，两端各取热循环试验2 个试样，共取1 0 个试样，做好标识7 1 2 试样状态调节a)穿条式隔热型材试样应在温度2 3 土2，相对湿度(5 0 1 5)的环境条件下存放4 8h。b)浇注式隔热型材试样应在温度2 3 1 2，相对湿度(5 0 土5)的环境条件下存放1 6 8h。7 2 纵向抗剪试验7 2 1 试验装置隔热型材一端紧固在固定装置上(见图2)，作用力通过刚性支承件均匀传递给隔热型材另一端，固定装置和刚性支承件均不得直接作用在隔热材料上，加载时隔热型材不应发生扭转或偏移。J G1 7 5 2 0 1 1说明：1 固定装置；2 刚性支
