JGJ65-2013 液压滑动模板施工安全技术规程.pdf

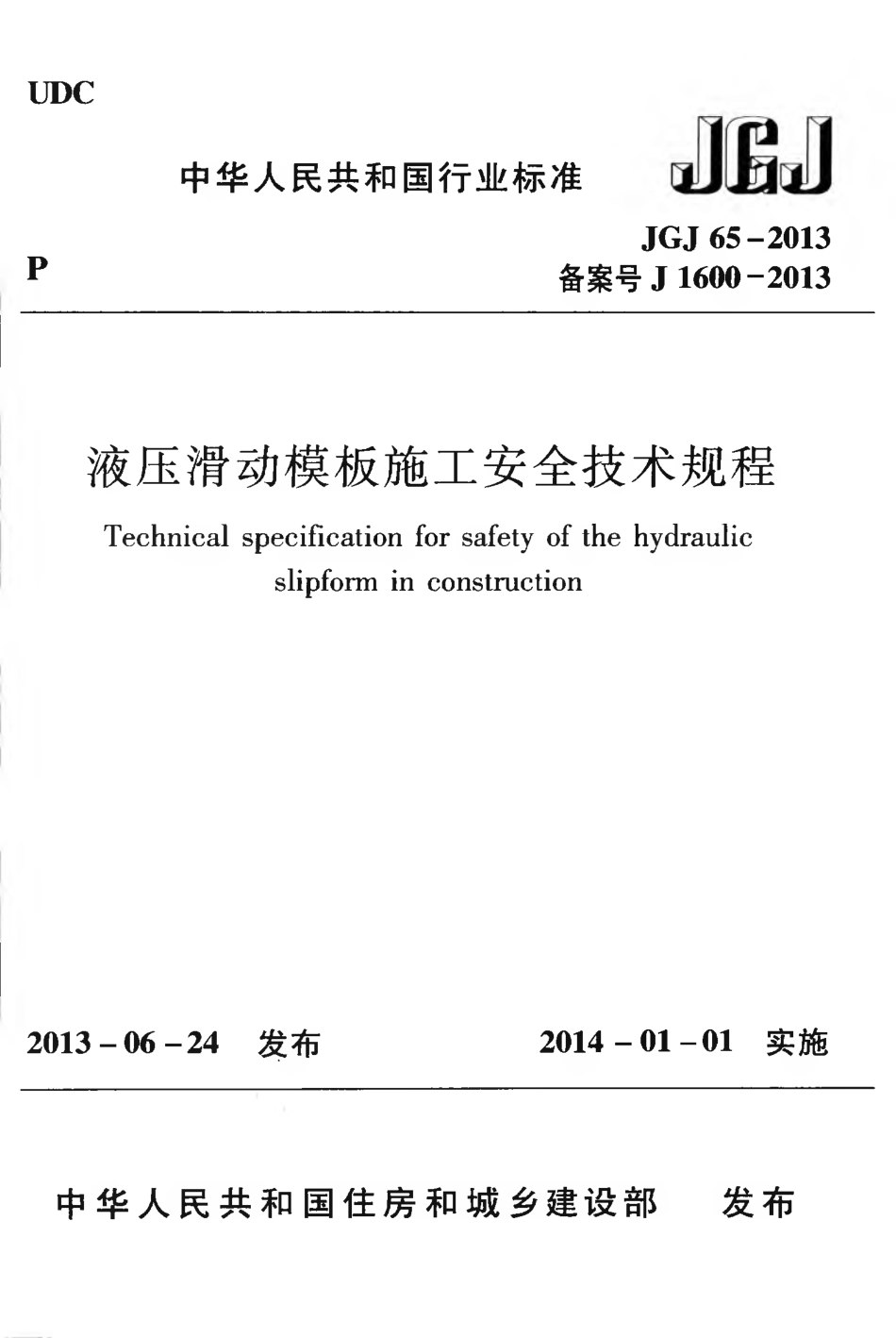

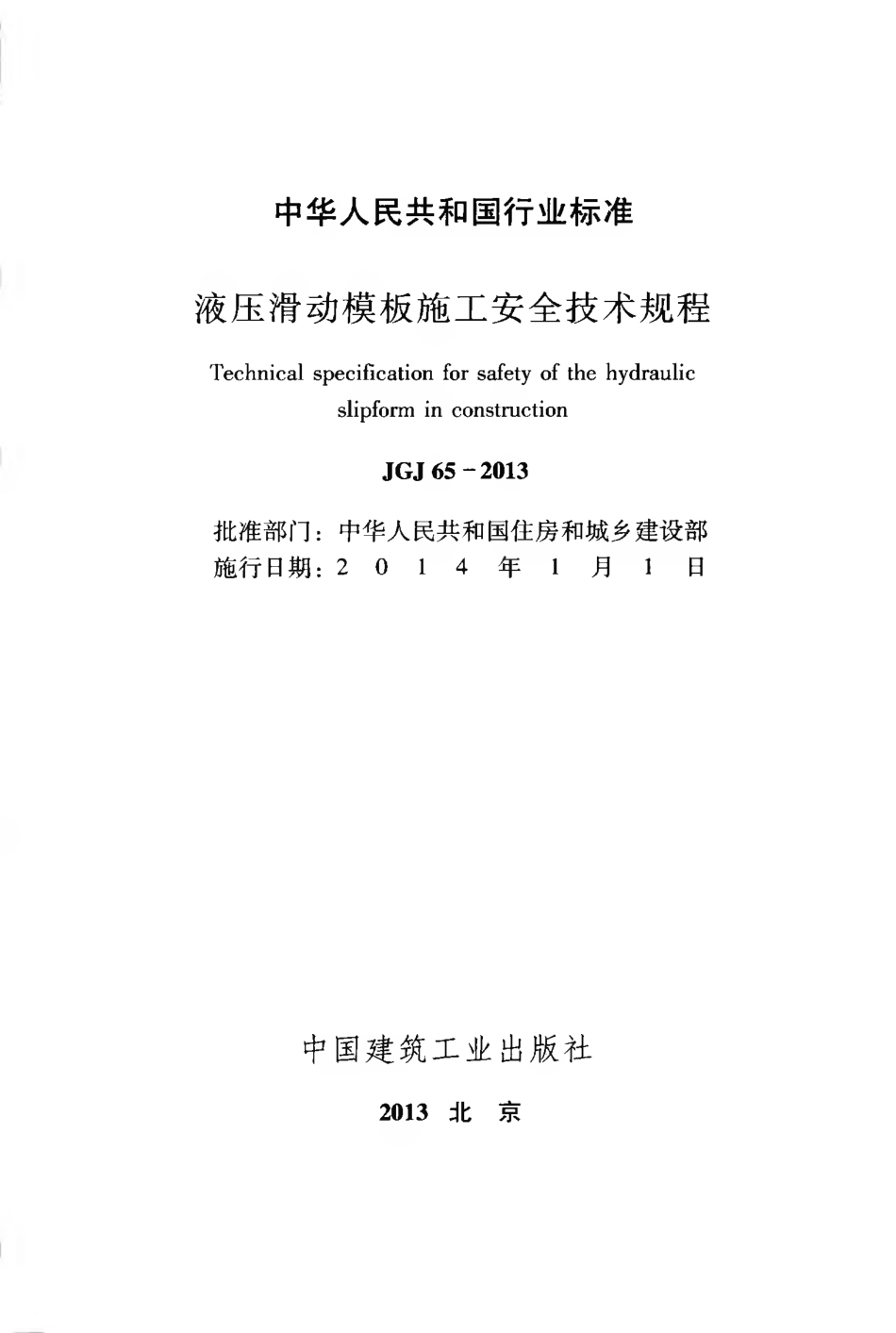

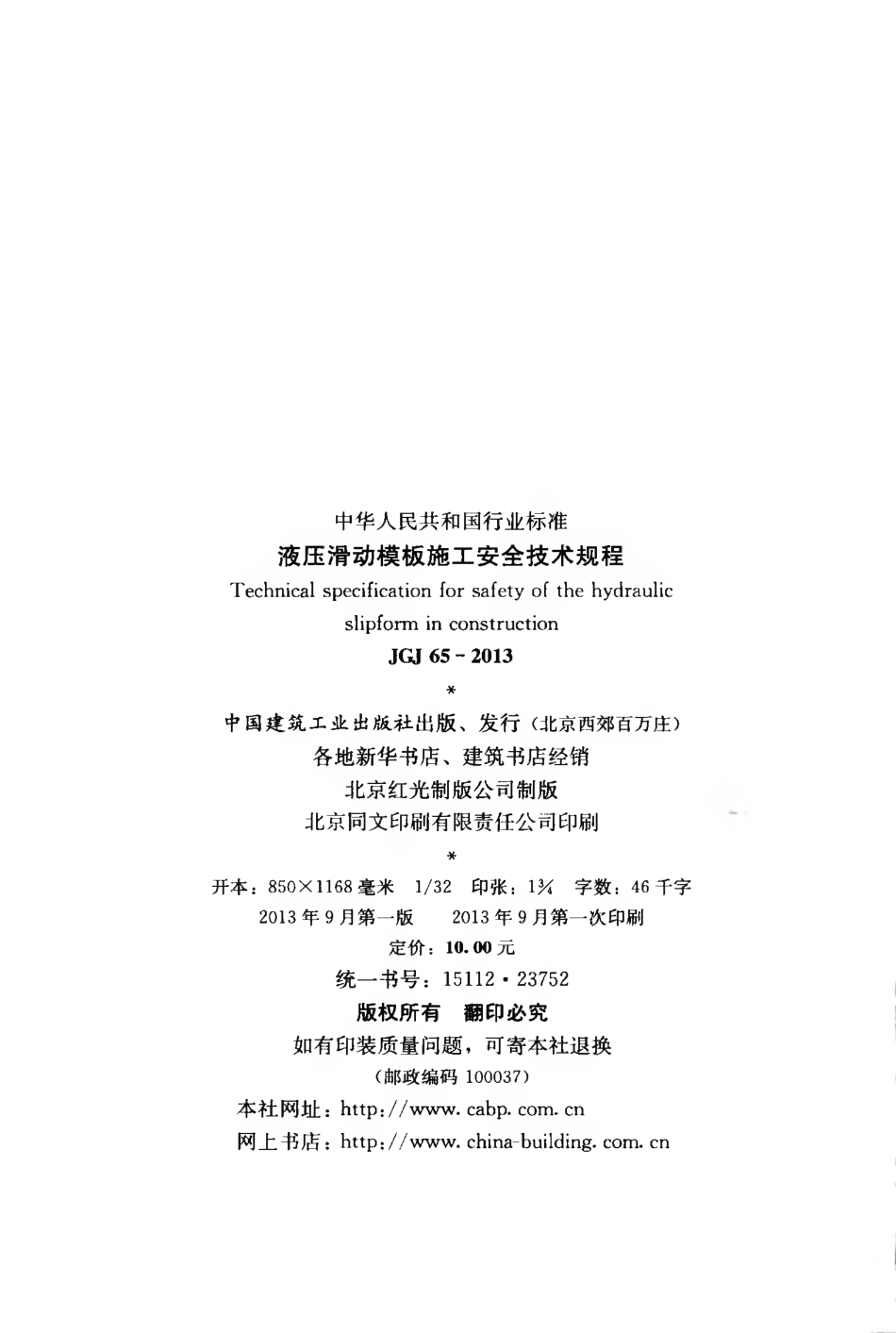

UDC中华人民共和国行业标准JGJ 65-2013P 备 案 号 J 1600-2013液压滑动模板施工安全技术规程Technical specification for safety of the hydraulic slipform in construction2013-06-24 发布 2014-01-01 实施中华人民共和国住房和城乡建设部 发布中华人民共和国行业标准液压滑动模板施工安全技术规程Te c h n i c a l sp e c i fi c a t i o n fo r sa fe t y o f t h e h yd r a u l i c sl i p fo r m i n c o n st r u c t i o nJGJ 65-2013批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 4 年1月1日中国建筑工业出版社2 0 1 3 北 京中华人民共和国行业标准 液压滑动模板施工安全技术规程Te c h n i c a l sp e c i fi c a t i o n fo r sa fe t y o f t h e h yd r a u l i c sl i p fo r m i n c o n st r u c t i o n JGJ 65 2013*中国建筑工业出版社出版、发 行（北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 北京同文印刷有限责任公司印刷*开本：850X 1168毫 米1/3 2印张：1 M字数：46千字 2013年9月第一版 2013年9月第一次印刷 定价：10.00元 统一书号：15112*23752 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码100037)本社网址：h t t p:/w w w.c a bp.c o m.c n 网上书店：h t t p：/w w w.c h i n a-bu i l d i n g,c o m.c n中华人民共和国住房和城乡建设部 公 告第6 1号住房城乡建设部关于发布行业标准 液压滑动模板施工安全技术规程的公告现批准 液压滑动模板施工安全技术规程为行业标准，编 号为J G J 65-2013，自2014年1月1日起实施。其中，第5.0.5、12.0.7条为强制性条文，必须严格执行。原行业标准 液压滑动模板施工安全技术规程J G J 65-89同时废止。本规程由我部标准定额研究所组织中国建筑工业出版社出版 发行。中华人民共和国住房和城乡建设部2013年6月2 4日根据住房和城乡建设部 关于印发2008年工程建设标准 规范制订、修订计划（第一批）的通知（建 标2008 102号 文）的要求，规程修订编制组在深入调查研究，认真总结实践经 验，在广泛征求意见的基础上，制定本规程。本规程的主要内容是：1.总则；2.术语；3.基本规定；4.施工现场；5.滑模装置制作与安装；6.垂直运输设备及装 置；7.动力及照明用电；8.通信与信号；9.防雷；10.消防；11.滑模施工；12.滑模装置拆除。本规程中以黑体字标志的条文为强制性条文，必须严格 执行。本规程由住房和城乡建设部负责管理和对强制性条文的解 释，由中冶建筑研究总院有限公司负责具体技术内容的解释。执 行过程中如有意见和建议，请寄送中冶建筑研究总院有限公司(地址：北京海淀区西土城路33号，邮政编码：100088)。本 规 程 主 编 单 位：中冶建筑研究总院有限公司 江苏江都建设集团有限公司本 规 程 参 编 单 位：中国模板脚手架协会中国京冶工程技术有限公司 广州市建筑集团有限公司 江苏揽月机械有限公司 云南建工第四建设有限公司 中国五冶集团有限公司 北京建工一建工程建设有限公司 东北电业管理局烟塔工程公司 北京奥宇模板有限公司青建集团股份公司青岛新华友建工集团股份有限公司本规程主要起草人员:彭宣常王 健朱雪峰赵雅军张良杰牟宏远谢庆华吴祥威张志明吕小林王天峰唐世荣刘小虞杨崇俭朱远江郭红旗刘国恩褚 勤张宗建王 胜张 骏本规程主要审查人员：毛凤林张良予朱 嫵孙宗辅耿洁明高俊峰汤坤林李俊友施卫东肖 剑徐玉顺次1 总 则.12术 语.23基本规定.44施工现场.65滑模装置制作与安装.86垂直运输设备及装置.107动力及照明用电.128 通信与信号.149 防雷.151 0消 防.161 1滑模施工.171 2滑模装置拆除.20本规程用词说明.21引用标准名录.22附：条文说明.236Contents1 G e n e r a l P r o vi si o n s.12 Te r m s.23 B a si c R e qu i r e m e n t .44 C o n st r u c t i o n S i t e .65 S l i p fo r m D e vi c e P r o d u c t i o n a n d I n st a l l a t i o n .86 V e r t i c a l C o n ve yi n g E qu i p m e n t a n d D e vi c e .107 Electricity Used for Power and Lighting.128 C o m m u n i c a t i o n s a n d S i g n a l .149 L i g h t n i n g P r o o f.1510 F i r e-fi g h t i n g .1611 S l i p fo r m C o n st r u c t i o n .1712 S l i p fo r m D e vi c e D i sm a n t l i n g .20E xp l a n a t i o n o f W o r d i n g i n Th i s S p e c i fi c a t i o n .21L i st o f Q u o t e d S t a n d a r d s.22A d d i t i o n：E xp l a n a t i o n o f P r o vi si o n s.2371.0.1为贯彻执行国家有关法规，保证液压滑动模板施工安全，做到技术先进、经济合理、安全适用、保障质量，制定本规程。1.0.2本规程适用于混凝土结构工程中采用液压滑动模板施工 的安全技术与管理。1.0.3液压滑动模板施工安全技术与管理除应符合本规程外，尚应符合国家现行有关标准的规定。2.0.1 液压滑动模板 h yd r a u l i c sl i p fo r m以液压千斤顶为提升动力，带动模板沿着混凝土表面滑动而 成型的现浇混凝土工艺专用模板，简称滑模。2.0.2 滑模装置 sl i p fo r m d e vi c e为滑模配制的模板系统、操作平台系统、提升系统、施工精 度控制系统、水电配套系统的总称。2.0.3 提升架 l i ft yo k e滑模装置主要受力构件，用以固定千斤顶、围圈和保持模板 的几何形状，并直接承受模板、围圈和操作平台的全部垂直荷载 和混凝土对模板的侧压力。2.0.4 操作平台 w o r k i n g-d e c k滑模施工的主要工作面，用以完成钢筋绑扎、混凝土浇灌等 项操作及堆放部分施工机具和材料。也是扒杆、随升井架等随升 垂直运输机具及料台的支承结构。其构造形式应与所施工结构相 适应，直接或通过围圈支承于提升架上。2.0.5 支承杆 j a c k r o d e o r c l i m bi n g r o d e滑模千斤顶运动的轨道，又是滑模系统的承重支杆，施工中 滑模装置的自重、混凝土对模板的摩阻力及操作平台上的全部施 工荷载，均由千斤顶传至支承杆承担。2.0.6 液压控制台 h yd r a u l i c c o n t r o l u n i t液压系统的动力源，由电动机、油泵、油箱、控制阀及电控 系 统（各种指示仪表、信号等）组成。用以完成液压千斤顶的给 油、排油、提升或下降控制等项操作。2.0.7 混凝土出模强度 c o n c r e t e st r e n g t h o f t h e c o n st r u c t i o n i n i t i a l se t t i n g结构混凝土从滑动模板下口露出时所具有的抗压强度。2.0.8 滑模托带施工 l i ft i n g c o n st r u c t i o n w i t h sl i p fo r m i n g 大面积或大重量横向结构（网架、整体桁架、井字梁等）的 支承结构采用滑模施工时，可在地面组装好，利用滑模施工的提 升能力将其随滑模施工托带到设计标高就位的一种施工方法。2.0.9 吊脚手架 h a n g i n g sc a ffo l d i n g吊挂在提升架上的脚手架，分内吊脚手架和外吊脚手架，烟 囱等筒体结构在结构内外设置，有楼板的高层建筑在结构外侧设 置，用于进行操作平台下部的后续施工操作。2.0.10 随升井架 sh a ft fr a m e w i t h sl i p fo r m w o r k i n g-d e c k 由井架、钢梁、斜拉杆、导索钢丝绳、导索转向轮、导索天 轮、吊笼等组成，安装在操作平台上，随操作平台上升的一种垂 直运输装置。3基 本 规 定3.0.1滑模施工应编制滑模专项施工方案。3.0.2 滑模专项施工方案应包括下列主要内容：1工程概况和编制依据；2施工计划和劳动力计划；3滑模装置设计、计算及相关图纸；4滑模装置安装与拆除；5滑模施工技术设计；6施工精度控制与防偏、纠偏技术措施；7危险源辨识与不利环境因素评价；8施工安全技术措施、管理措施；9季节性施工措施；1 0消防设施与管理；1 1滑模施工临时用电安全措施；1 2通信与信号技术设计和管理制度；1 3 应急预案。3.0.3 滑模专项施工方案应经施工单位、监理单位和建设单位 负责人签字。施工单位应按审批后的滑模专项方案组织施工。3.0.4 滑模工程施工前，施工单位负责人应按滑模专项施工方 案的要求向参加滑模工程施工的现场管理人员和操作人员进行安 全技术交底。参加滑模工程施工的人员，应通过专业培训考核合 格后方能上岗工作。3.0.5 滑模装置的设计、制作及滑模施工应符合国家现行标准 滑动模板工程技术规范G B 50113、建筑施工高处作业安全 技术规范】G J 80和 建筑施工模板安全技术规范J G J 162的 规定。3.0.6 滑模施工中遇到雷雨、大雾、风 速10.8m/s以上大风 时，必须停止施工。停工前应先采取停滑措施，对设备、工具、零散材料、可移动的铺板等进行整理、固定并作好防护，切断操 作平台电源。恢复施工时应对安全设施进行检查，发现有松动、变形、损坏或脱落现象，应立即修理完善。3.0.7 滑模操作平台上的施工人员应能适应高处作业环境。3.0.8 当冬期采用滑模施工时，其安全技术措施应纳入滑模专 项施工方案中，并应按现行行业标准 建筑工程冬期施工规程 J G J/T 104的有关规定执行。3.0.9 塔式起重机安装、使用及拆卸应符合国家现行标准 塔 式起重机安全规程G B 5144、建筑施工塔式起重机安装、使 用、拆卸安全技术规程J G J 196的规定。3.0.1 0 施工升降机安装、使用及拆卸应符合国家现行标准 施 工升降机安全规程G B 10055及 建筑施工升降机安装、使用、拆卸安全技术规程J G J 215的规定。3.0.1 1 滑模施工现场的防雷装置应符合国家现行标准 建筑物 防雷设计规范G B 50057的规定。3.0.1 2 滑模施工现场的动力、照明用电应符合现行行业标准 施工现场临时用电安全技术规范J G J 46的规定。3.0.1 3 对烟类构筑物宜在顶端设置安全行走平台。4施 工 现 场4.0.1 滑模施工现场应具备场地平整、道路通畅、排水顺畅等 条件，现场布置应按批准的总平面图进行。4.0.2
