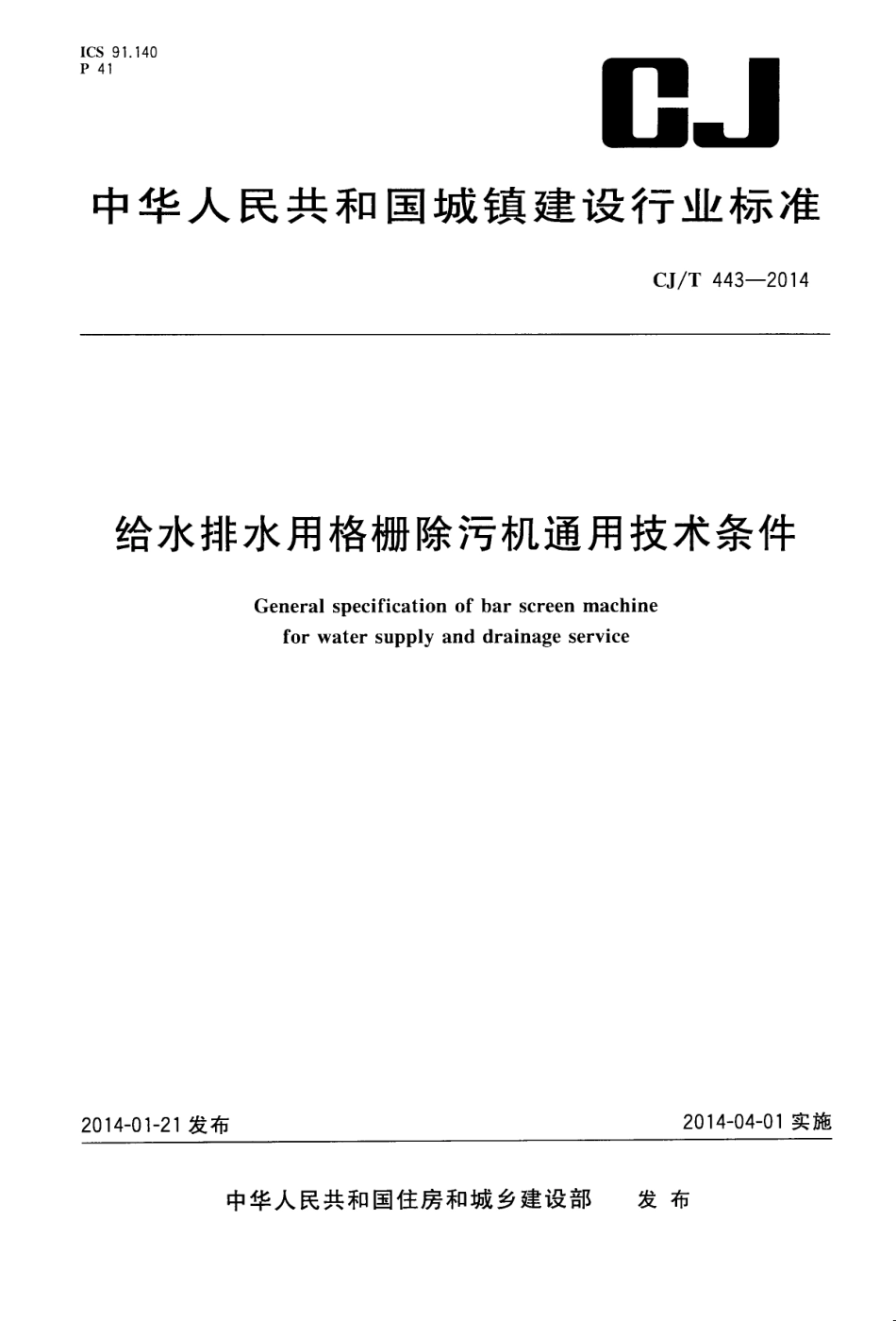

CJT443-2014 给水排水用格栅除污机通用技术条件.pdf

CJ/T443-2014设备。3.1.1钢丝绳牵引式格栅除污机steel wire rope type bar screen machine由钢丝绳驱动装置牵引齿耙将拦截在固定栅条前的漂浮和悬浮物体打捞上来的格栅除污机。3.1.2回转式链条传动格栅除污机rotary chain drives type bar screen machine由多个齿粑等距离设于环形链条上，由环形链条驱动装置牵引齿耙将拦截在固定栅条前的漂浮和悬浮物体打捞上来的格栅除污机。3.1.3回转式齿耙链条格栅除污机rotary tooth harrow chain type bar screen machine由链轮驱动装置牵引密布的粑齿组将拦截在粑齿前的漂浮和悬浮物体打捞上来的格栅除污机。3.1.4高链式格栅除污机high-chain type bar screen machine链轮和链条在水面以上工作，由回转式链条驱动装置牵引齿耙插入水下固定栅条间，将拦截在固定栅条前的漂浮和悬浮物体打捞上来的格栅除污机。3.1.5阶梯式格栅除污机gradient type bar screen machine具有偏心轮的驱动装置带动移动栅条做往复运动，将拦截在固定栅条前的漂浮和悬浮物体阶梯式打捞上来的格栅除污机。3.1.6弧形格栅除污机curved type bar screen machine齿粑在驱动装聲带动下，沿圆弧形固定栅条（近似1/4圆周）做回转或摆臂运动，将拦截在固定栅条前的漂浮和悬浮物体打捞上来的格栅除污机。3.1.7转鼓式格栅除污机rotary drum type bar screen machine由驱动装置带动齿粑在由环形固定栅条组成的圆柱形转鼓内侧做圆周运动，将拦截在转鼓内侧的漂浮和悬浮物体打捞上来的格栅除污机。3.1.8移动式格栅除污机mobile type bar screen machine由钢丝绳牵引齿耙（抓斗）将拦截在固定栅条前的漂浮和悬浮物体打捞上来，并通过横向水平行走装置将其移至指定收集处的格栅除污机。3.1.9回转滤网式格栅除污机rotary filter type bar screen machine滤网在回转链轮驱动装置带动下做回转运动，将拦截在滤网前的漂浮和悬浮物体打捞上来的格栅除污机，按进水方式分为正面进水、网内侧面进水和网外侧面进水三种。3.2格栅除污机宽度width of bar screen machine安装在进水渠道中两侧板外缘间的距离。3.3栅条间距grid distance相邻两栅条内侧距离。2
