JGJ22-2012 钢筋混凝土薄壳结构设计规程.pdf

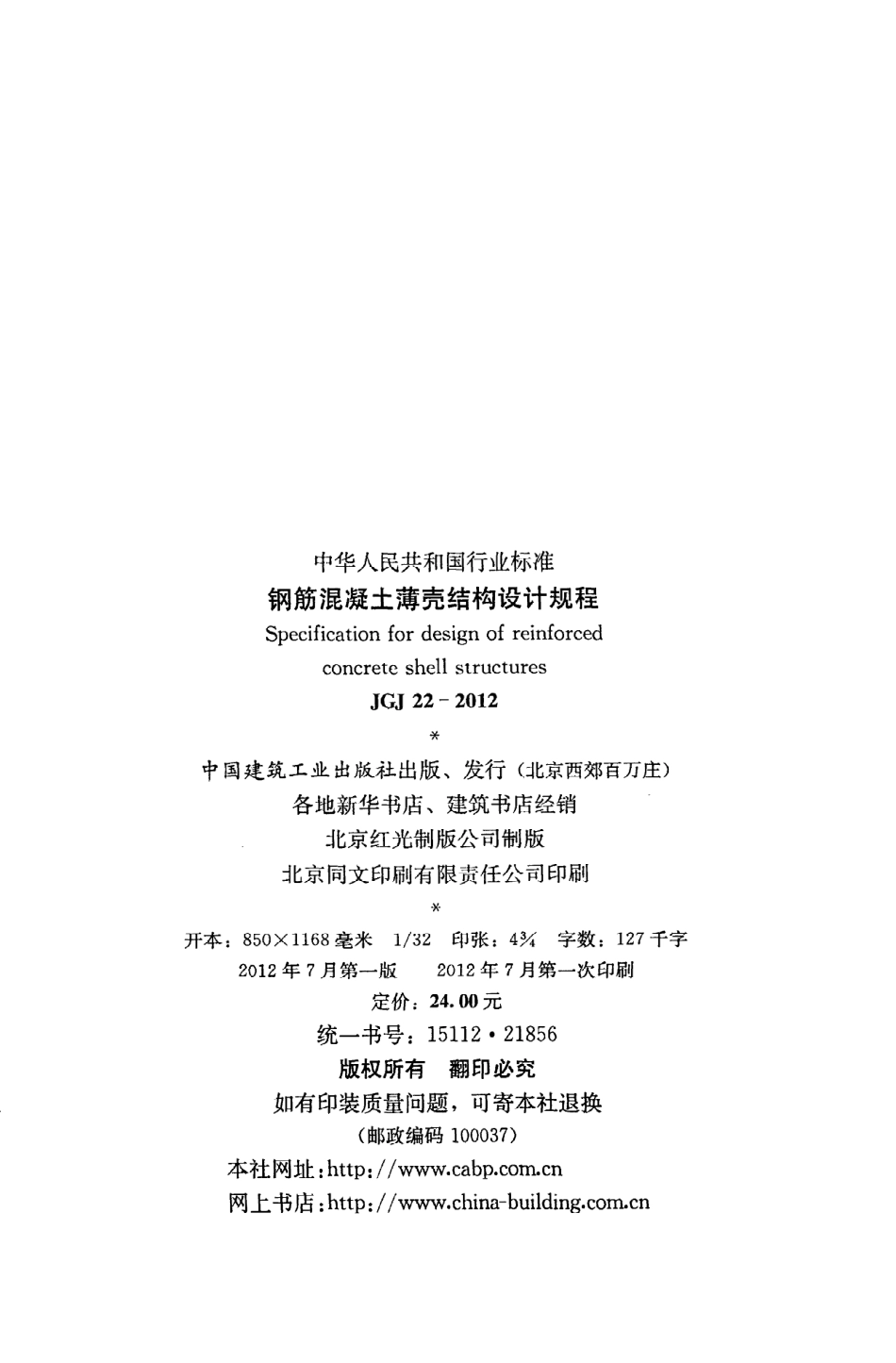

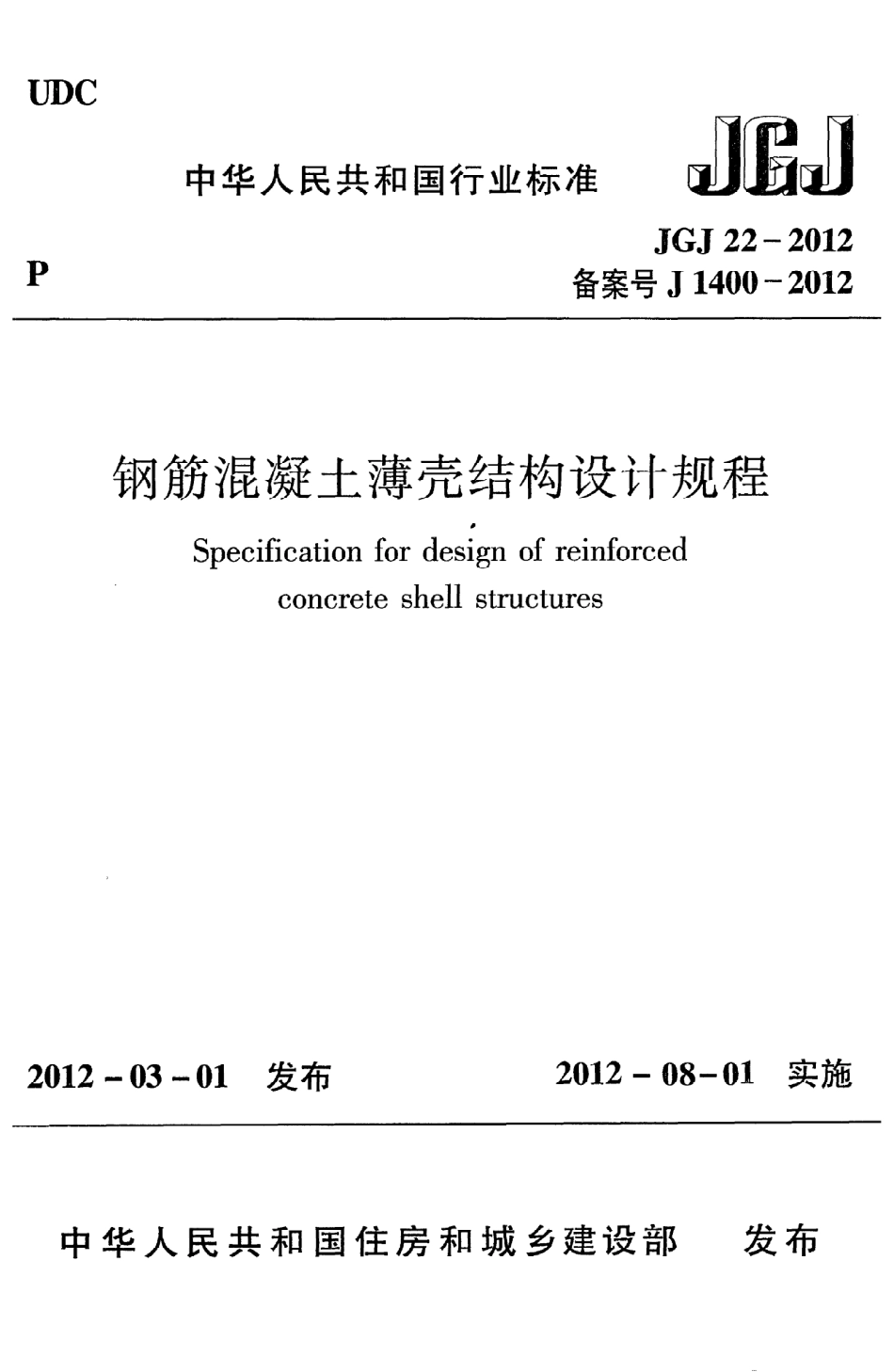

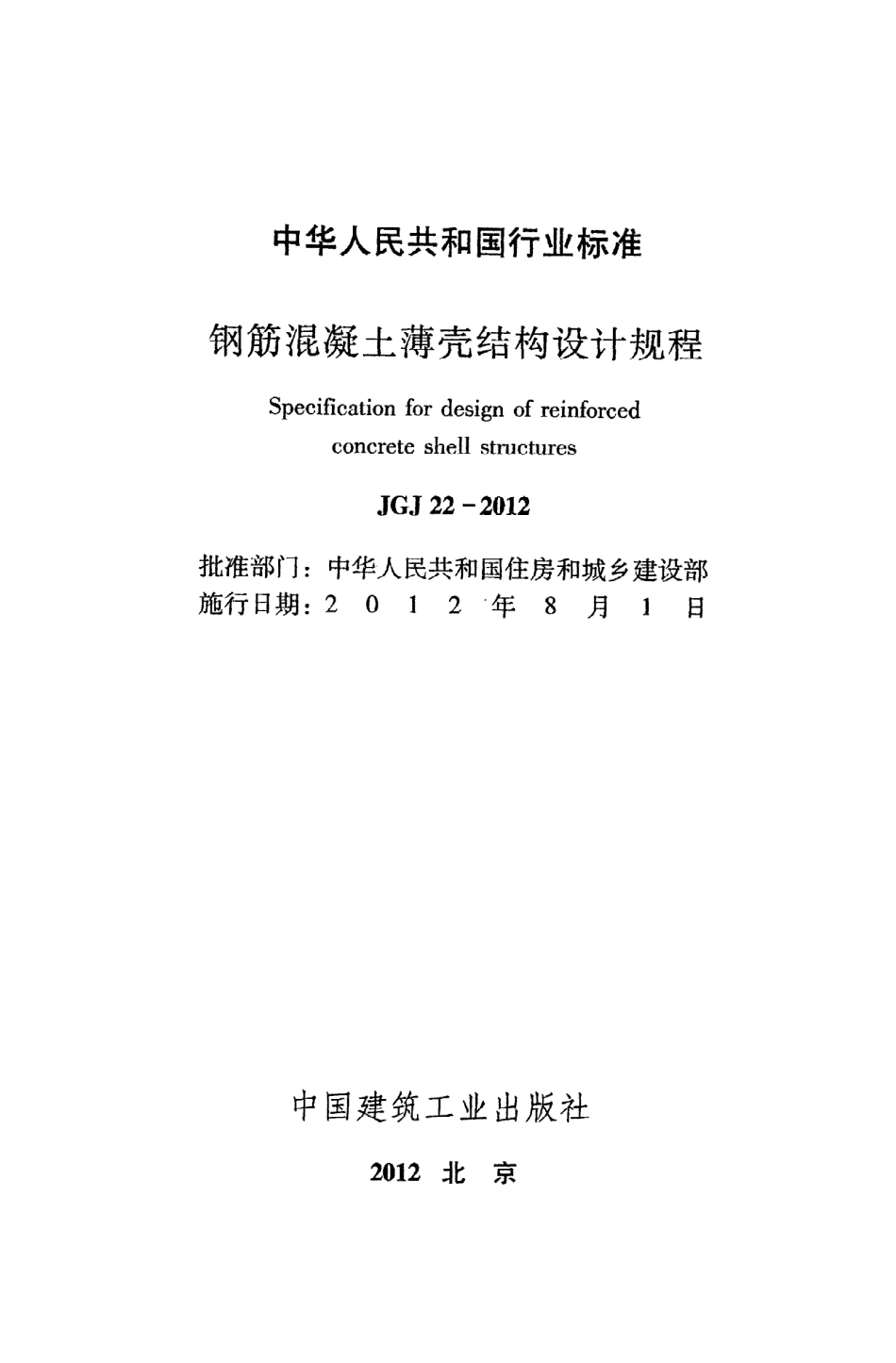

1心CP中华人民共不口国行业标，履 JJ G J2 2一2 0 1 2备案号J1 4 0 0一2 0 1 2钢筋混凝土薄壳结构设计规程口S pecificationfordesignofreinforcedconcreteshellstructures2 0 1 2一0 3一0 1发布2 0 1 2一0 8一0 1实施中华人民共和 国 住 房 和 城 乡建 设部发布中华人民共和国行业标准钢筋混凝土薄壳结构设计规程S pecificationfordesignof reinforcedconcreteshellstructuresJ G J2 2一2 0 1 2批准部门：施行日期：中华人民共和国住房和城乡建设部201 2年8月l日中国建筑工业出版社2 0 1 2北京中华人民共和国行业标准钢筋混凝土薄壳结构设计规程S pecificationfordesignof reinforcedconcreteshellstructuresJ G I2 2一2 0 1 2中国建筑工业出版社 出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷开本：85 0 只 1 1 6 8毫米l/3 22 0 1 2年7月第一版关印张：4字数：1 2 7千字2 0 1 2年7月第一次 印刷定价：2 4.0 0元统一书号：1 5 1 1 22 1 85 6版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：httP：刀.cabp。m。n网上书店：http:/www.china-。n中华人民共和国住房和城乡建设部公告第1 3 2 5号关于发布行业标准钢筋混凝土薄壳结构设计规程的公告现批准钢筋混凝土薄壳结构设计规程为行业标准，编号为J G J2 2一2 0 1 2，自2 0 1 2年8月1日起实施。其 中，第3.2.1条为强制性条文，必须严格执行。原行业标准钢筋混凝土薄壳结构设计规程J G J/T 2 2一9 8同时废止。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 2年3月1日前,曰根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标 2 0 0 81 0 2号）的要求，本规程编制组经调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规程。本规程的主要技术内容是：总则、术语和符号、基本规定、结构分析、圆形底旋转壳、双曲扁壳、圆柱面壳、双曲抛物面扭壳、膜型扁壳等，包括了钢筋混凝土薄壳结构的基本形式、基本要求、计算分析、构造要求等。本次修订的主要技术内容是：新增“结构分析”一章，增加采用有限元方法分析的要求和规定；与其他相关标准协调；对原规程的薄壳计算公式和系数表进行了适当精简。本规程 中以黑体字标 志的条文为强制性条文，必须严格执行。本规程由住房和城乡建设部负责管理 和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。执行本规程过程中如有意见或建议，请寄送中国建筑科学研究院（地址：北京市北三环东路3 0号，邮政编码：1 0 0 0 1 3）。本 规 程 主 编单位：中国建筑科学研究院本 规 程 参 编 单 位：清华大学浙江大学浙江省建筑设计研究院华南理工大学建筑设计研究院本规程主要起草人员：宋涛董石麟赵基达袁驯焦俭方小丹赵阳叶康生4刘枫董智力本规程主要审查人员：柯长华张维撤胡绍隆白生翔曹资娄宇范重顾渭建朱丹目次1总则 12术语和符号 22.1术语 22.2符号 33基本规定 63.1结构选型 63.2极限状态设计规定 ，63.3壳体的构造和配筋 I Q3.4装配整体式壳体 1 23.5预应力壳体 ”1 43.6孔洞 1 53.7温度影响 1 74结构分析 2 34.1基本原则 2 34.2解析法和半解析法 2 34.3数值分析法 2 45圆形底旋转壳 2 55.1计算方法 2 55.2集中荷载和环形荷载作用下的计算和圆孔应力集中 3 25.3雪、风荷载作用下的计算和稳定验算 3 85.4带肋壳的计算 ，3 85.5壳体环梁的内力 4 05.6构造要求 4 36双曲扁壳 4 56.1几何尺寸 4 56.2均布荷载作用下的内力计算 4 66.3半边荷载和水平荷载作用下 的内力和位移计算 5 06.4稳定验算 5 16.5带肋壳的计算 5 26.6边缘构件 5 36.7构造和配筋 ，5 47圆柱面壳 ，5 67.1几何尺寸和计算 ，5 67.2带肋壳的计算 5 87.3边缘构件 “5 87.4构造要求 6 08双曲抛物面扭壳 6 48.1几何尺寸 6 48.2计算方法 6 68.3边缘构件 6 78.4构造要求 6 89膜型扁壳 7 09.1适用范围和几何尺寸 7 09.2成型计算 7 09.3边缘构件 7 49.4构造要求 ，7 6附录A圆形底旋转壳的计算及系数表 7 7附录B双曲扁壳的计算及系数表 9 5本规程用词说明 1 0 7引用标准名录 1 0 8附：条文说明：1 0 9C ontents1G eneralP rovisions 12T ermsandsymbols 22.1T erms 22.2S ylnbols 33B asicR equirements ！，.63.1S tructtlreC onfiguration 63.2P rovisionsforL imitS tateD esign 63.3C onstructionD etailsand R einforcement 1 03.4A ssembl犷T yP eS hells 1 23.5P restressedC oncreteS hells ”1 43.6S hellswithO pening ，一1 53.7T emperatureE ffects ”1 74S tructura1 A nalysis 2 34.1F undamentalP rinciples 2 34,2A nalyticalM ethodsandsemi一A nalyticalM ethods 2 34.3N umericalM ethods”,.，.，2 45S hellsofR evolution ，2 55.1C alculationM ethod，”，”2 55.2C alculationunderC oncentratedF orceand C ircularL oad,S tressC oncentrationonC ircularO pening 3 25.3C alculationunderS now L oadand W ind L oad,C hecking。fS tability 3 85.4C alcufationof R ibbedS hells 3 85.5I ntemalF orcesofR ingB eam of S hells 4 05.6C onstructionD etailR equirements 4 386D oubleC urvatureshallowshells 4 56.1G eometry 4 56.2C alculationof I nternalF orcesunderU nifornlL oad ，二”4 66.3C alculationof I nternalF O rcesandD isplacementunderH alf-A reaL oadand L ateralL oad 5 06.4C heckingofS tabihty 5 16.5C alculationof R ibbedS hells 5 26.6E dgeM embers ，5 36.7C onstructionD etailsandR einforcements 5 47C yhndricalshells 5 67.1G eometryandC alculation 5 67.2C alculationof R ibbedS hells ，5 87.3E dgeM embers 5 874C onstructionD etailR equirements 6 08H yperbohcP araboloidshells 6 48.1G eometry 6 48.2C alculationM ethods 6 68.3E dgeM embers ，6 78.4C onstructionD etailR equirementS 6 89M embraneshells 7 09.1S copeofA pphcationandG eometry ，7 09.2F orlnC alculation 7 09.3E dgeM embers 7 49.4C onstructionD etailR equirements 7 6A ppendixAC alculationF ormulasandC oefficientT ablesforS hellsof R evolution 7 7A ppendixBC alculationF ormulasand C oefficientT ablesforD oubleC urvatureS hallowS hells 9 59E xplanationofW ordingin T hisS pecificatiQ nL istofQ uotedS tandardsA ddition:E xplanationof P rovisions1 0 71 0 81 0 91 O1总则1.0.1为在钢筋混凝土薄壳结构的设计中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适用于房屋和一般构筑物的现浇或装配整体式钢筋混凝土及预应力混凝土薄壳结构的设计。1.0.3钢筋混凝土及预应力混凝土薄壳结构的设计，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1壳板shellplate由两个曲面所限定，且 此两曲面之间的距离远 比曲面尺寸小的物体。2.1.2壳体shellstruC ture由壳板（有时壳板上还有加劲肋）与其边缘构件组成的具有规定承载力的结构。2.1.3壳板中曲面middlesurfaceof shell在理论分析时能定义壳板抽象形体的曲面，一般为距壳板两个表面等距离的点组成的曲面。2.1.4壳板厚度thicknessofshell壳板两曲面间的法线长度。2.1.5壳板矢高riseofshellplate壳板中曲面最高处到壳板底平面的最大竖直距离。2.1.6壳体矢高riseof shellstructure壳板中曲面最高处到壳体底平面的最大竖直距离。2.1.7薄壳thinshell厚度与中曲面最小曲率半径之 比不大于1/2 0的壳体。2.1.8扁壳S hallowshell矢高与最小跨度之比不大于1/5 的壳体。2.1.9旋转壳shellof revolution以平面曲线为母线，绕一轴线旋转而形成中曲面的壳体。2.1.1 0球面壳sphericalshell以圆弧线为母线，绕经过圆弧中心的轴线旋转而形成中曲面的壳体。2.1.1 1椭球面壳rotationalellipsoidalS hell以椭圆线为母线，绕椭圆轴线旋转而形成中曲面的壳体。2.1.1 2旋转抛物面壳rotationalparaboloidS hell以抛物线为母线，绕抛物线 的轴线旋转而形成 中曲面的壳体。2.1.1 3移动面壳体translationalS hell以直线或平面曲线为母线，在空间沿两条准线移动而形成中曲面的壳体。2.1.1 4双曲扁壳doubleC urvatureS hallowS hell母线及准线均为单侧平面曲线（一般为抛物线或圆弧线）、具有正高斯曲率中曲面的移动面扁壳。2.1.1 5圆柱面壳cylindricalshell母线为直
