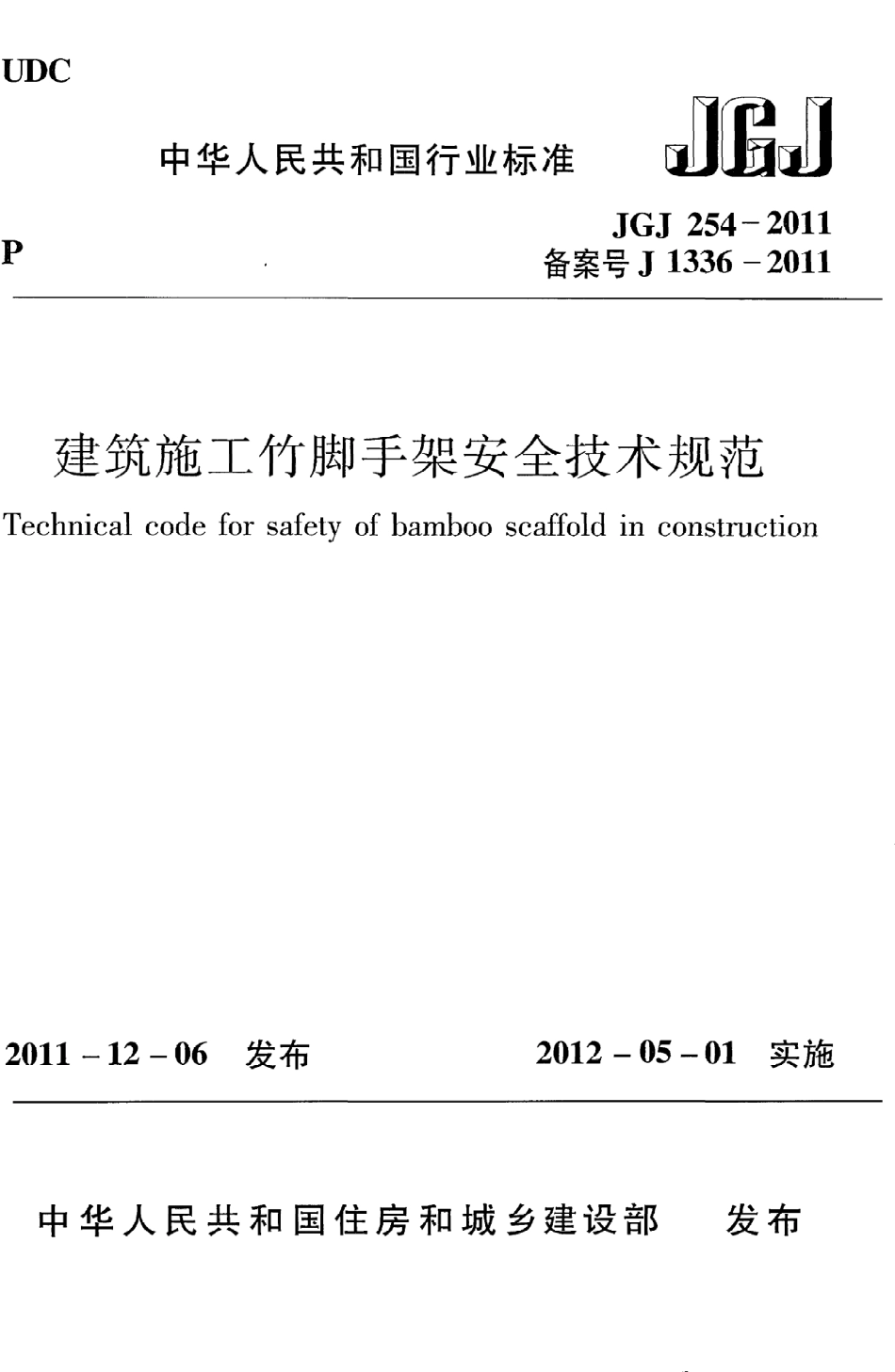

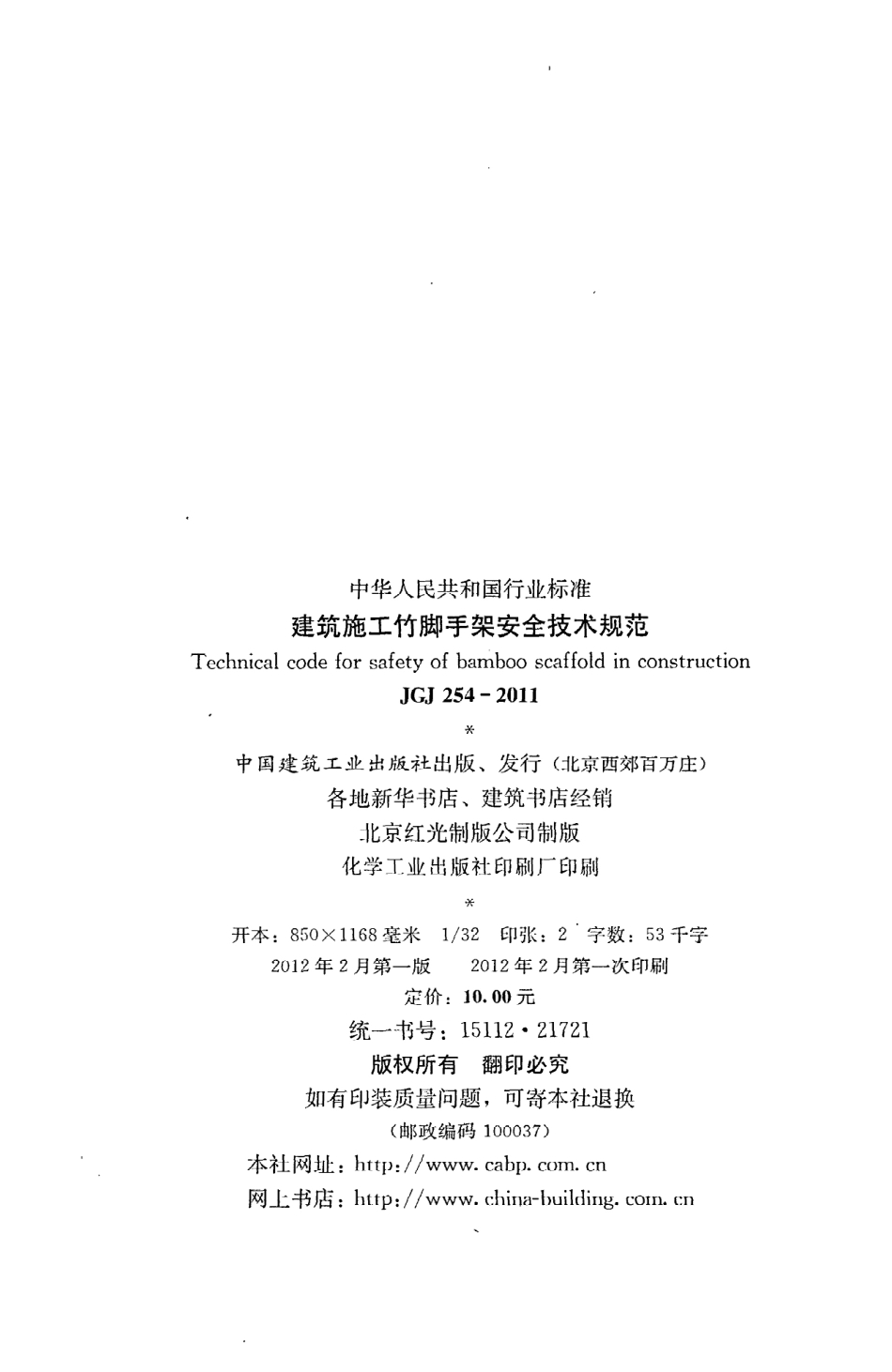

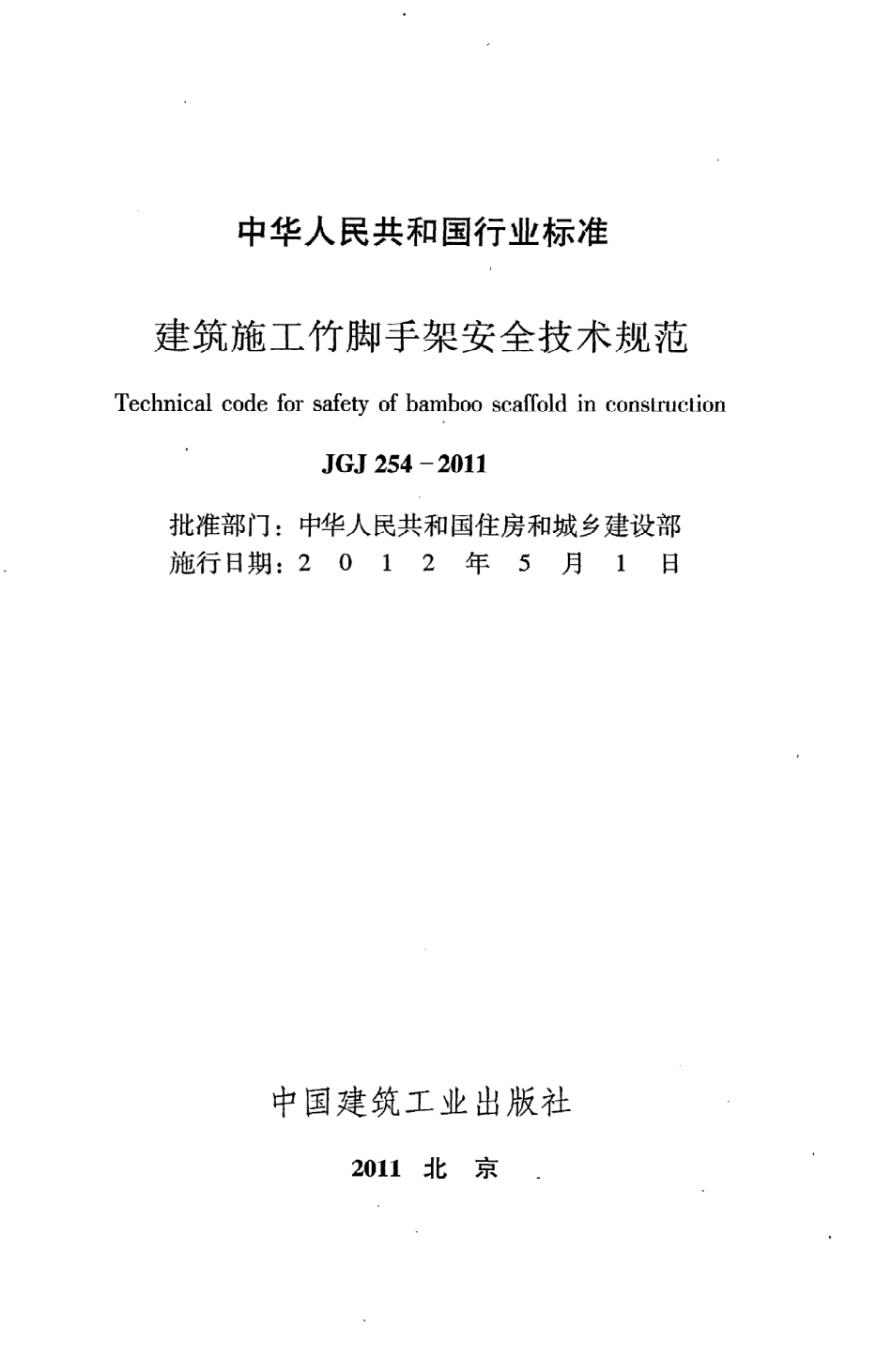

U D C中华人民共和 国行业标准 昵 PJ G J2 5 4一2 0 1 1备案号J1 3 3 6一2 0 1 1建筑施工竹脚手架安全技术规范T echnicalcodeforsafetyof bambooscaffoldinconstruction2 0 1 1一1 2一0 6发布2 0 1 2一0 5一0 1实施中 华 人民共和 国 住房和城 乡建 设部发 布中华人民共和国行业标准建筑施工竹脚手架安全技术规范T echnicalcodeforsafetyof bambooscaflbldin constructionJ G J2 5 4一2 0 1 1批准部门：施行日期：中华人民共和国住房和城乡建设部2 01 2年5月日中国建筑工业出版社2 0 1 1北京中华人 民共和国行业标准建筑施工竹脚手架安全技术规范T echnicalcodeforsafetyof bambooscaffoldin constructionJ G J 2 5 4一2 0 1 1中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版化学工业 出版社印刷厂印刷开本：85 0 只 11 6 8毫米2 0 1 2年2月第一版关1/3 2印张：2字数：5 3千字2 0 1 2年2月第一次印刷定价：1 0.0 0元统一书号：1 5 1 1 22 1 7 2 1版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社 网址：http:/.C n网上书店：http:/w?.china-中华人民共和国住房和城乡建设部公告第119 2号关于发布行业标准建筑施工竹脚手架安全技术规范的公告现批准建筑施工竹脚手架安全技术规范为行业标准，编号为J G J2 5 4一2 0 1 1，自2 0 1 2年5月1日起实施。其中，第3.0.2、4.2.5、6.0.3、6.0.7、8.0.6、8.0.8、8.0.1 2、8.0.1 3、8.0.1 4、5.0.2 1、8.0.2 2、8.0.2 3条 为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 1年1 2月6日前、才根据原国家计划委员会关于印发 1 9 89年年度工程建设城建、建工行业标准制订、修订计划的通知（计综合 19 893 0号）的要求，规范编制组 经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本规范。本规范的主要技术内容是：1总则；2术语和符号；3基本规定；4材料；5构造与搭设；6拆除；7检查与验收；8安全管理。本规范 中以黑体字标志 的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由深圳市建设（集团）有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送深圳市建设（集团）有限公司（地址：深圳市红岭中路2 1 1 8号，邮政编码：5 1 80 0 8）。本 规 范 主 编 单 位：深圳市建设（集团）有限公司湖南长大建设集团股份有限公司本 规 范 参 编 单 位：哈尔滨工业大学江西省建设工程安全质量监督管理局深圳市鹏城建筑集团有限公司上海嘉实（集团）有限公司本 规 范 参 加 单 位：芜湖第一建筑工程公司本规范主要起草人员：刘宗仁肖营陈志龙郭宁张文祥李天成周妙玲卢亮李盛王绍君姜庆远涂新华陈晓辉贾元祥祝尚福钱勇黄爱平万强李世钟黄秦李发林施五 四本规范主要审查人员：陈火炎刘联伟卓新李根木蓝九元杨承想刘新玉蔡希杰葛兴杰朱学农目次1总则 ，12术语和符号 22.1术语 22.2符号 43基本规定 54材料 74.1竹杆 74.2绑扎材料 74.3脚手板 84.4安全网 85构造与搭设 95.1一般规定 95.2双排脚手架 1 45,3斜道 2 05.4满堂脚手架 2 25.5烟囱、水塔脚手架 2 36拆除 ，2 67检查与验收 ，2 77.1材料检查与验收 2 77.2竹脚手架检查与验收，2 78安全管理二，3 1附录A脚手板 3 4本规范用词说明 3 6引用标准名录 3 7附：条文说明 3 96C ontentS1G eneralP rovisions 12T ermsandsymbols 22.1T eIT ns ，22.2 5娜bols 43B asicR equirement 54M aterial 74.1B ambooR od 74.2C onigationM aterial 74.3S caffoldB oard 84.4S afetyN et 85B uildandstructure 95.1G eneralR equirement 95.2D ouble-poleS caffold 1 45.3I ndinedP ath，2 05.4M ultirankS caff0 1 d 2 25.5C himneyalldW aterT owerS caffold 2 36B amb0 0 S caff0 1 dB ackout 2 67C heckandA ccept 2 77.1M aterialC heckandA ccept 2 77.2B ambooS caffoldC heckandA ccept 2 78S afetiesM anagement 3 1A ppendixAS caff0 1 dB oard 3 4E xplanationofW ordingin T hisC ode 3 6L I S tofQ uotedS tandar由 3 7A ddition:E xplanationof P rovisions 3 971总则1.0.1为在竹脚手架的设计、搭设、验收和拆除中贯彻执行国家安全生产法规，做到技术先进、安全适用、经济合理，制定本规范。1.0.2本规范适用于工业与民用建筑工程施工中落地式双排竹脚手架、满堂竹脚手架的设计、搭设与使用。1.0.3竹脚手架不得用于模板支撑架，不得作为结构受力架体使用，也不得用于外墙使用易燃保温隔热材料的建筑物。1.0.4竹脚手架的设计、搭设与使用，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1竹脚手架bambooS caffold由绑扎材料将以竹杆为立杆、纵向水平杆、横向水平杆、顶撑、剪刀撑等杆件连接而成的有若干侧向约束的脚手架。2.1.2外脚手架externalS caffold设置在房屋或构筑物外围的施工脚手架。2.1.3双排脚手架double一polescaffold由内外两排立杆和水平杆等构成的脚手架。2.1.4满堂脚手架multirankS caffold由多排、多列立杆和水平杆、剪刀撑等构成的脚手架。2.1.5结构脚手架C onstructionS caffold用于砌筑和结构工程施工作业的脚手架。2.1.6装饰脚手架ornamentalS caffold用于装饰工程施工作业的脚手架。2.1.7立杆verticalS taff脚手架中垂直于水平面的竖向杆件。2.1.8水平杆levelS taff脚手架中的水平杆件。2.1.9顶撑topbracing紧贴立杆，两端顶住上下水平杆，用于传递竖向力的杆件。2.1.1 0抛撑castsupport下端支承在脚手架下端外侧，上端与脚手架立杆 固定 的杆件。2.1.1 1斜撑inclinedsupport与立杆或水平杆斜交的杆件。22.1.1 2剪刀撑S cissorssupport成对设置的交叉斜杆。2.1.1 3扫地杆groundstaff贴近地面、连接立杆根部的水平杆。2.1.1 4连墙件C onne.ctedcomponent连接脚手架和建筑物、构筑物结构的构件。2.1.1 5搁栅grid与纵向或横向水平杆件连接用于支承脚手板的杆件。2.1.1 6斜道inclinedpath用于人员上下和施工材料、工具运输的斜向通道。2.1.1 7竹笆脚手板bamboofenceS caffoldboard采用平放的竹片纵横编织而成的脚手板。2.1.1 8竹串片脚手板bamboochipsiuxtaposedscaffoldboard采用螺栓穿过并列的竹片拧紧而成的脚手板。2.1.1 9整竹拼制脚手板integralbamboofabricatedS caffoldboard采用整竹按大小头一顺一倒相互排列拼制而成的脚手板。2.1.2 0毛竹maobamboo产于我国江南一带及四川、湖北、湖南的一种常绿多年生植物。其杆身茎节明显，节间多空，质地坚韧，表皮光滑。2.1.2 1竹龄bambooage毛竹的生产年龄按年计算，以竹表皮颜色进行鉴别。一年生呈嫩青色，二年生呈老青色，三、四年生呈深绿色，五、六年生呈黄色或赤黄色，七年或七年以上生呈橘黄色。2.1.2 2有效直径effectivediameter竹杆的有效部分的小头直径。2.1.2 3竹蔑thinbamboostrip采用毛竹的竹黄部分劈割而成的绑扎材料。2.1.2 4塑料蔑plasticstrips由纤维材料制成带状，在竹脚手架中用以代替竹蔑的一种绑3扎材料。2.1.2 5节点node脚手架杆件的交汇点。2.1.2 6主节点mainjoint立杆、纵向水平杆和横向水平杆的三杆交汇点。2.1.2 7吊索S ling用钢丝绳或合成纤维等为原料做成的用于加固架体的绳索。2.1.2 8缆绳cable采用钢索或合成纤维等材料制作的具有抗拉、抗冲击、耐磨损、柔韧轻软等性能的多股绳索。2.2符号2.2.1几何参数d杆件直径、外径；开一一脚手架搭设高度；h步距；hw连墙点竖距；L脚手架长度；L a立杆纵距；L t立杆横距；五。计算跨度；L w连墙点横距。2.2.2抗力几地基承载力设计值；几k地基承载力标准值。3基 本 规 定3.0.1在竹脚手架搭设和拆除前，应根据本规范的规定对竹脚手架进行设计，并应编制专项施工方案。专项施工方案应包括下列内容：1工程概况、设计依据、搭设条件、搭设方案设计。2脚手架搭设的施工图，且应包括以下各类图纸：l）架体的平面、立面、剖面图；2）连墙件的布置图；3）转角、门洞口的构造；4）斜道布置及构造图；5）主要节点构造图。3基础做法及要求。4架体搭设和拆除的程序和方法。5季节性施工措施。6质量保证措施。7架体搭设、使用、拆除的安全技术措施。8应急预案。3.0.2严禁搭设单排竹脚手 架。双 排竹脚手架的搭设高度 不得超过2 4 m，满堂架搭设高度不得超过1 5 m。3.0.3竹脚手架使用地 区1 0年一遇的基本风压大于0.5 0 kN耐的，应对竹脚手架采取必要的加固措施。3.0.4竹脚手架作业层上的施工均布荷载标准值应符合表3.0.4的规定。表3.0.4施工均布荷载标准值类别标准值（kN/m)装修脚手架镇2.0结构脚手架蕊3.03.0.5在两纵向立杆间的同一跨度内，用于结构施工的竹脚手架沿竖直方向同时作业不得超过1层；用于装饰施工的竹脚手架沿竖直方向同时作业不得超过2层。3.0.6竹脚手架构件的挠度控制值应符合表3.0.6的规定。表3.0.6构件挠度控制值竹脚手架构件类型挠度控制值L。的取值脚手板L）/2 0 0取相邻两横向或纵向水平杆间的距离横向水平杆L。1 5 0取L b，即内外两立杆间的距离纵向水平杆L。1 5 0取L。，即相邻两立杆间的距离3.0.7竹脚手架的地基处理应按本规范第5.1.4条执行。3.0.8竹脚手架的基础、整体构造和连墙件，应进行必要的设计和验算。3.0.9连墙件应结合建筑物或构筑物的结构确定其使用材料、连接方法和设置位置。3.0.1 0竹脚手架的门洞口、通道应采取必要的加强措施和安全防护措施。3.0.n竹脚手架应绑扎牢固，节点应可靠连接。3.0.1 2竹脚手架的使用期限不宜超过1年，否则应对杆件及节点进行检查，并应按本规范第5.1.9条的绑扎要求进行加固。4材料4.1竹杆4.1.1竹脚手架主要受力杆件应选用生长期3年一4年的毛竹，竹杆应挺直、坚韧，不
