CJT402-2012

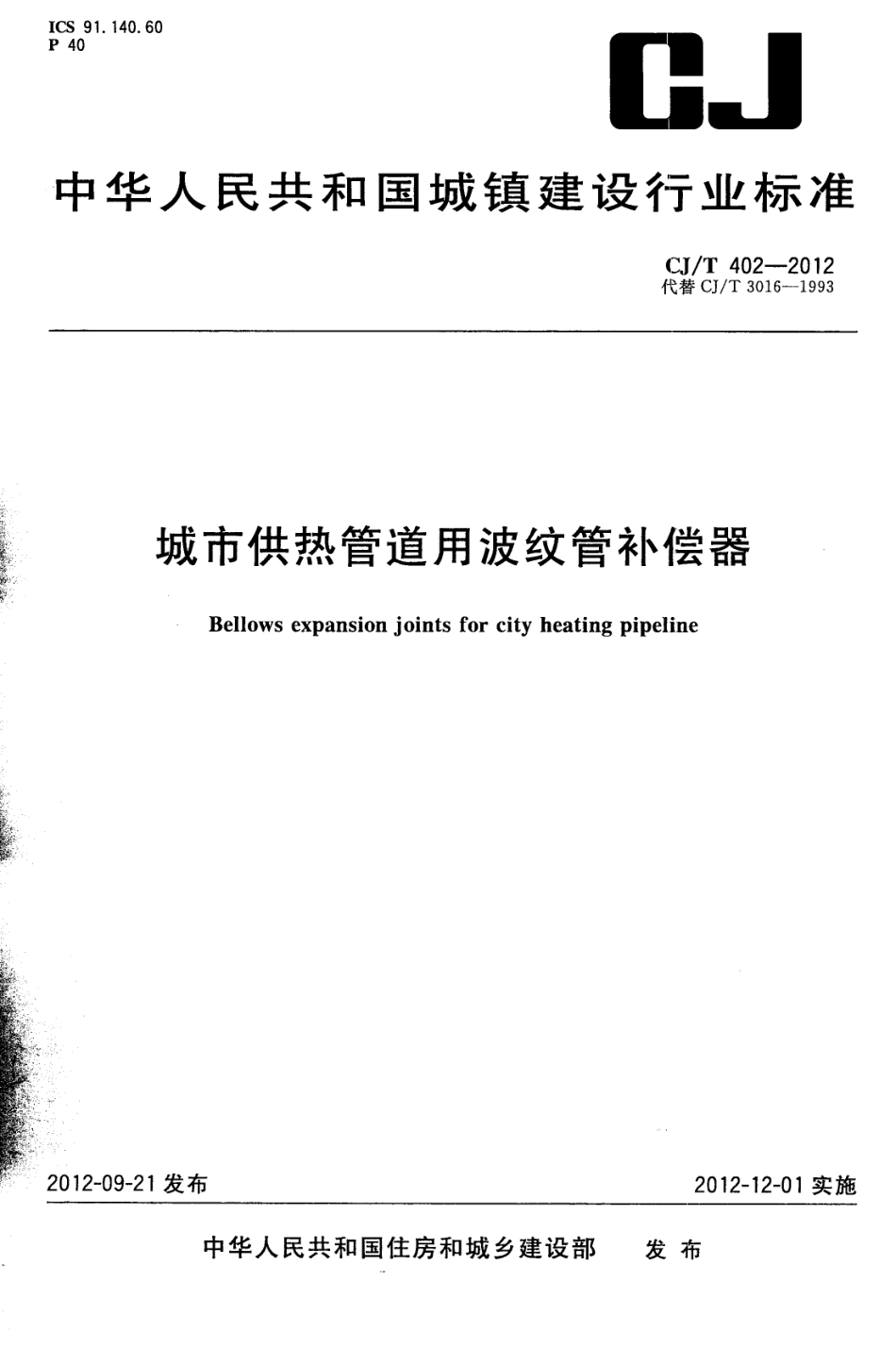

城市供热管道用波纹管补偿器
CJT402
2012
城市
供热
管道
波纹管
补偿

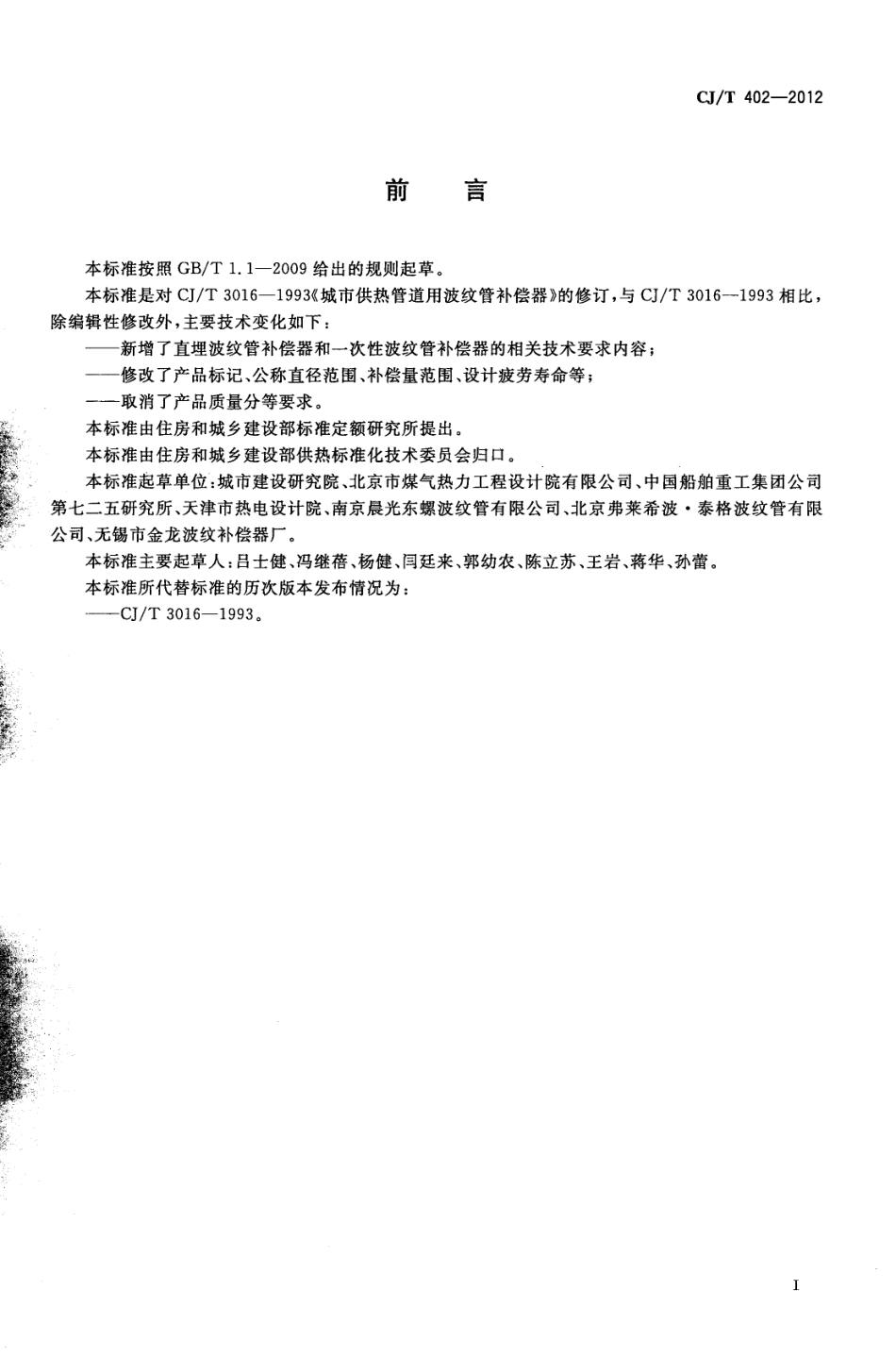

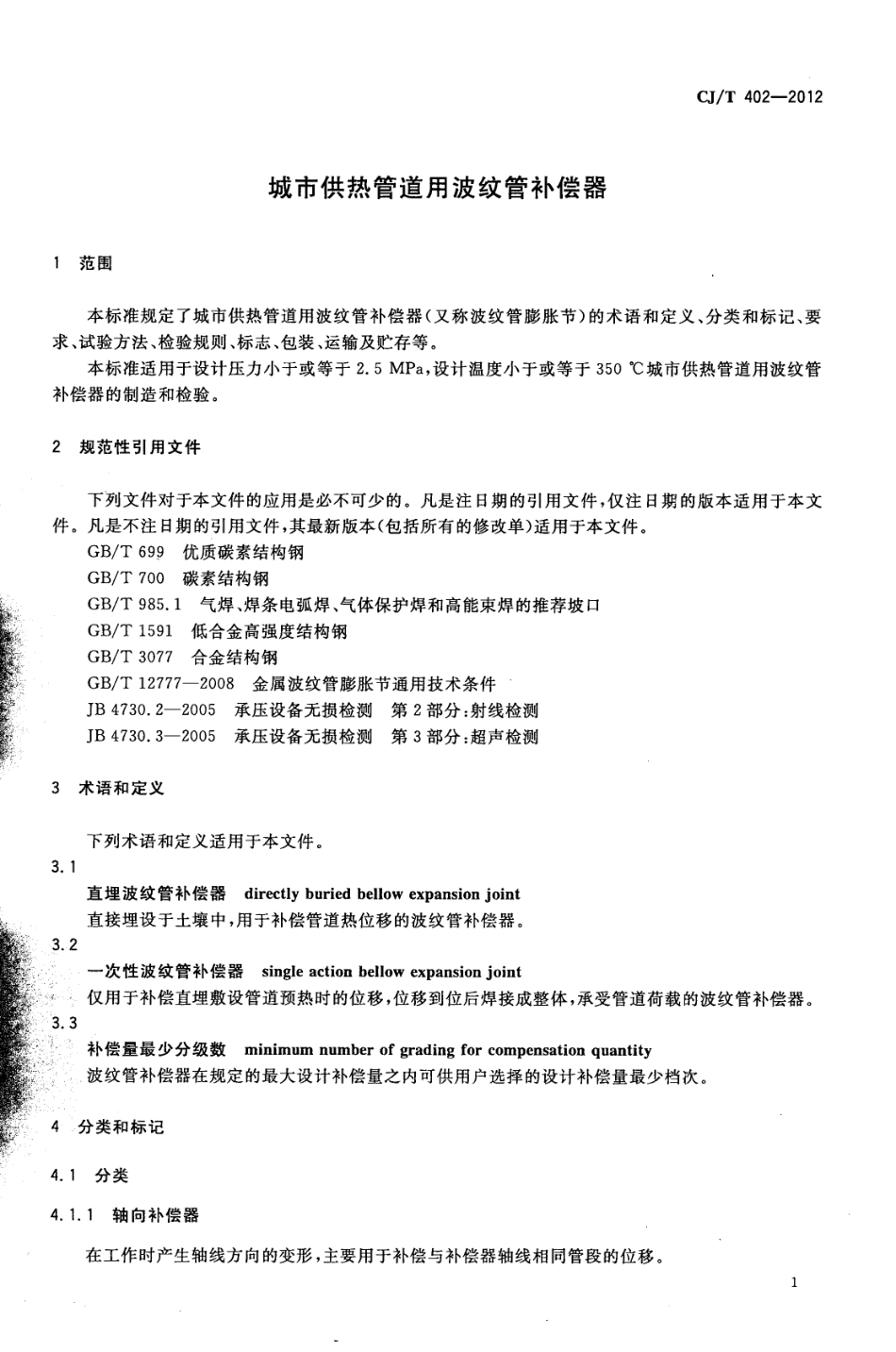

CJ/T402-2012前言本标准按照GB/T1.1一2009给出的规则起草。本标准是对CJ/T3016一1993城市供热管道用波纹管补偿器的修订,与CJ/T3016一1993相比,除编辑性修改外,主要技术变化如下:一新增了直埋波纹管补偿器和一次性波纹管补偿器的相关技术要求内容;一修改了产品标记、公称直径范围、补偿量范围、设计疲劳寿命等;一一取消了产品质量分等要求。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部供热标准化技术委员会归口。本标准起草单位:城市建设研究院、北京市煤气热力工程设计院有限公司、中国船舶重工集团公司第七二五研究所、天津市热电设计院、南京晨光东螺波纹管有限公司、北京弗莱希波泰格波纹管有限公司、无锡市金龙波纹补偿器厂。本标准主要起草人:吕士健、冯继蓓、杨健、闫廷来、郭幼农、陈立苏、王岩、蒋华、孙蕾。本标准所代替标准的历次版本发布情况为:CJ/T3016-1993。CJ/T402-20124.1.2横向补偿器在工作时产生与轴线垂直方向的变形,用于补偿与补偿器轴线垂直管段的位移。4.1.3角向补偿器成组安装,在工作时每个补偿器产生角偏转,补偿器组可补偿多方向管段的位移。4.2标记4.2.1标记的构成及含义标记的构成及含义应符合下列规定:补偿量(mm或)公称直径(mm)公称压力(MPa)波纹管型式(见表1)结构特征(见表2)产品类型由Z、H、J分别表示轴向、横向、角向产品代号表示城市供热管道用表1波纹管型式和代号波纹管型式代号备注无加强U型U加强U型J承受外压时不宜采用表2结构特征和代号产品类型结构特征代号备注内压型N外压型W直埋型M轴向Z一次补偿型Y旁通压力平衡型P直管压力平衡型Z复式铰链型J受力构件应承受内压推横向H复式万向铰链型F力和管线作用到补偿器上复式拉杆型L的外力单式铰链型D角向J单式万向铰链型Q2CJ/T402-20124.2.2标记示例CZWU1.6-500-150表示:公称压力1.6MPa、公称直径500mm、补偿量150mm的外压轴向位移、波纹管补偿器型式为无加强U型的城市供热管道用波纹管补偿器。5要求5.1波纹管补偿器公称压力分级应为0.6MPa、1.0MPa、1.6MPa、2.5MPa。5.2直埋波纹管补偿器和一次性波纹管补偿器适用于预制直埋热水管道。5.3波纹管补偿器公称直径范围应为50mm1400mm。5.4补偿量5.4.1设计最大轴向、横向补偿量及补偿量最少分级数应符合表3的规定。表3设计最大轴向、横向补偿量及补偿量最少分级数公称直径/mm设计最大轴向、横向补偿量/mm补偿量最少分级数5065160801252403150300320435050038046009004201000140048065.4.2设计最大角向补偿量及补偿量最少分级数应符合表4的规定。表4设计最大角向补偿量及补偿量最少分级数公称直径/mm设计最大角向补偿量补偿量最少分级数50-600167001400白5.5材料5.5.1波纹管材料应按工作介质、外部环境等工作条件选用。宜采用06Cr19Ni10、06Cr18Ni11Ti、06Cr17Ni12Mo2、022Cr17Ni12Mo2等材料,其性能应符合GB/T12777一2008中5.1.1条的规定。5.5.2受压筒节材料应与热网管道材料相同或优于热网管道材料。5.5.3受力构件材料按工作条件选用。可采用碳素结构钢、低合金结构钢、合金结构钢,其性能应符合GB/T699、GB/T700、GB/T1591、GB/T3077的规定。5.5.4不易经常保养或在腐蚀性环境中使用的补偿器,其受力构件材料可由供需双方协议规定,当供需双方无协议规定时,应采用耐腐蚀材料。5.6设计疲劳寿命城市供热管道用波纹管补偿器的设计疲劳寿命应大于500次;间歇运行的管道及停送频繁的供热系统,根据实际运行情况确定,且应大于500次。波纹管设计疲劳寿命的计算方法应按GB/T12777的规定执行。3
