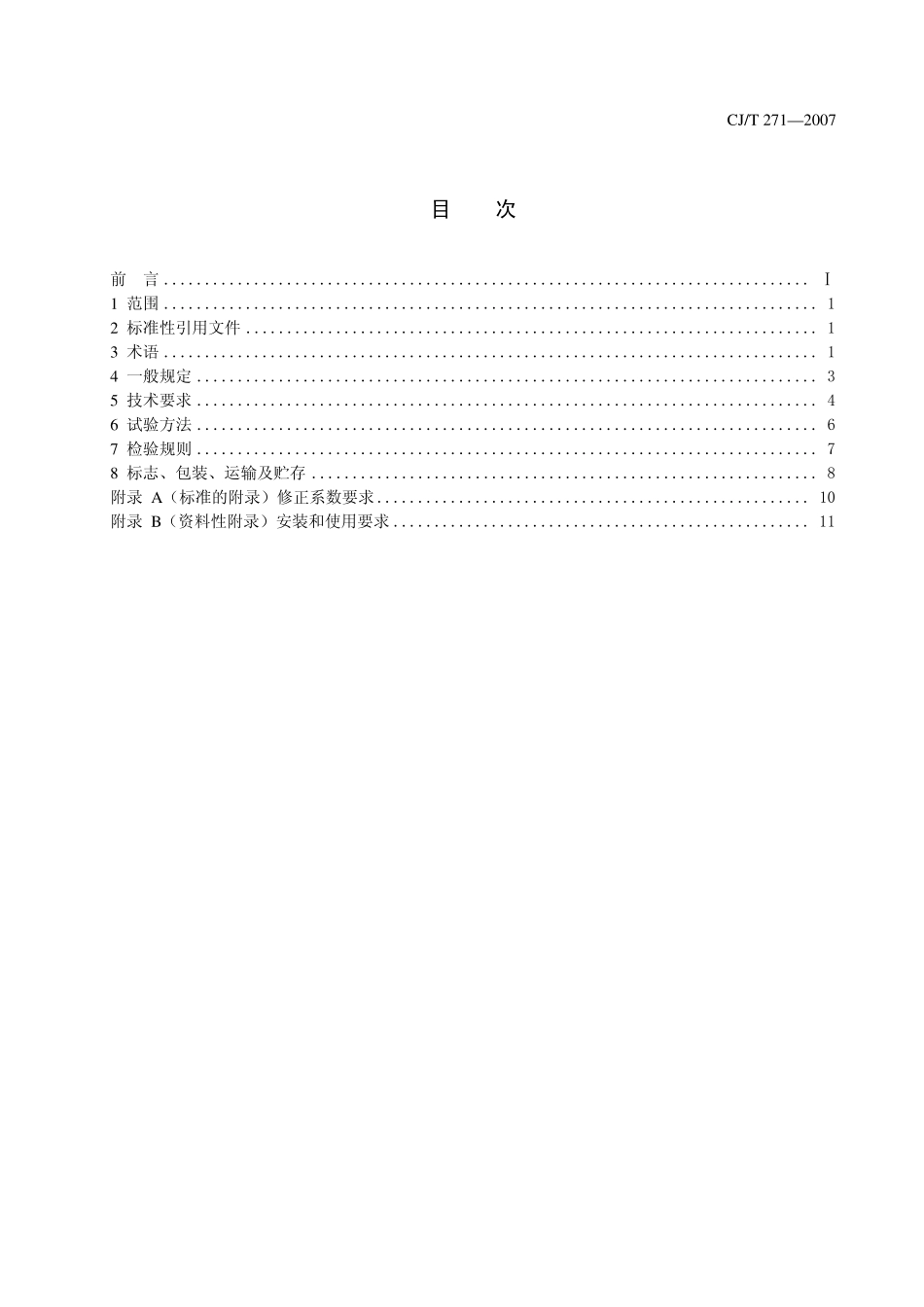

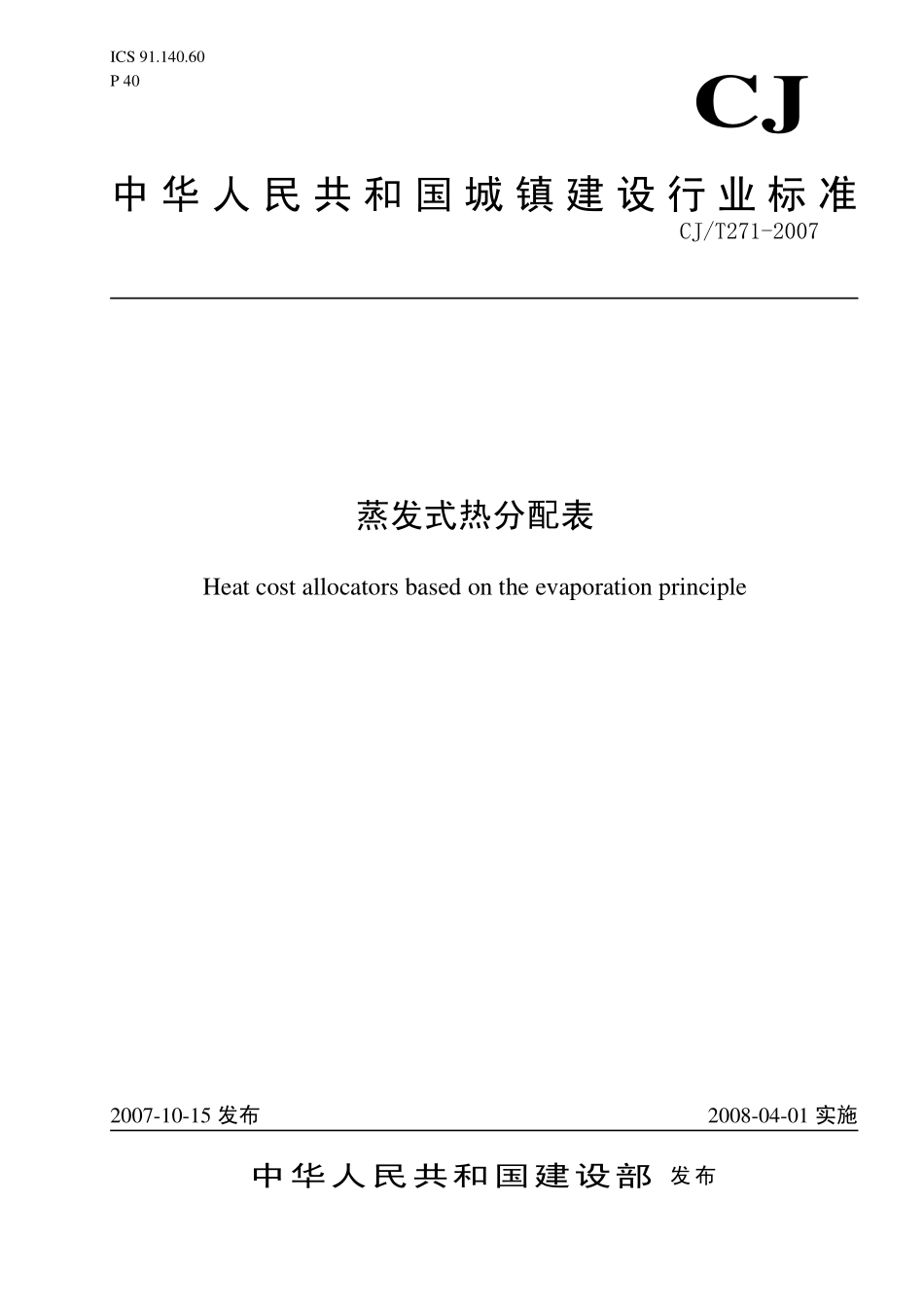

ICS 91.140.60 P 40 CJ中 华 人 民 共 和 国 城 镇 建 设 行 业 标 准CJ/T271-2007蒸发式热分配表 Heat cost allocators based on the evaporation principle 2007-10-15 发布 2008-04-01 实施中华人民共和国建设部 发布 CJ/T 2712007 目 次 前 言.1 范围.1 2 标准性引用文件.1 3 术语.1 4 一般规定.3 5 技术要求.4 6 试验方法.6 7 检验规则.7 8 标志、包装、运输及贮存.8 附录 A（标准的附录）修正系数要求.10 附录 B（资料性附录）安装和使用要求.11 CJ/T 2712007 前 言 本标准为首次制订的行业标准。本标准主要参照欧盟标准确定室内散热器热消耗量的热分配表无电源EN 835-1994的内容编写，主要技术内容与EN835一致。本标准附录A、附录B为规范性附录。本标准由建设部标准定额研究所提出。本标准由建设部城镇建设标准技术归口单位城市建设研究院归口。本标准主要起草单位：青岛绅田能源管理有限公司、费特拉公司北京代表处、贝娜塔能源技术发展（天津）有限公司、城市建设研究院。本标准主要起草人：江建林、王兆立、瓢林、杨健。CJ/T 2712007 1 蒸发式热分配表 1 范围 范围 本标准规定了蒸发式热分配表（以下简称热分配表）的术语、一般规定、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于热水采暖热计量系统中确定房间散热器热消耗量的热分配表，不适用于带风扇的散热器的热水采暖系统。2 标准性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 191 包装储运图示标志 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验）3 术语 以下术语适用于本标准。3.1 蒸发式热分配表 蒸发式热分配表 heat cost allocators based on the evaporation principle 使用测量液体的蒸发量，记录被测散热器在特定时间内散热量的装置。测量液体的蒸发量是被测散热器热媒平均温度与时间积分的近似值，无量纲。3.2 基准状态 基准状态 reference condition 为确定修正系数和 C 值规定的条件。3.3 测量液体的基准温度 测量液体的基准温度 reference temperature of the measuring liquid 基准状态下测量液体的温度，用于确定修正系数 Kc 值。3.4 设计热媒平均温度 设计热媒平均温度 design mean heating medium temperature 设计工况下，散热器供水温度和回水温度的平均值。3.5 通用刻度 通用刻度 unit scale 未经修正系数修正的，可以应用于所有散热器上的一种刻度。3.6 显示值 显示值 displayed reading 从 0 刻度开始，在刻度表上测量液体下降的刻度数。CJ/T 2712007 2 3.7 修正显示值 修正显示值 rated displayed reading 显示值与综合修正系数的乘积。3.8 修正刻度 修正刻度 consumption scale 已经包含了各种修正系数的刻度，显示修正显示值。3.9 额定蒸发量 额定蒸发量 nominal evaporation 测量液体温度为 50 时，热分配表运行 210 d的显示值。3.10 蒸发速率 蒸发速率 evaporation rate 测量液体高度的变化速率，是温度与液管内测量液体平面高度的函数，用毫米/时间单位表示。3.11 显示值变化率 显示值变化率 counting rate 显示值变化的速率，用刻度数/时间单位表示。3.12 特定显示曲线 特定显示曲线 meter characteristic 显示值变化率与测量液体温度之间的关系。3.13 显示比例 显示比例 counting ratio 测量液体温度为 50 时的显示值变化率与测量液体温度为 20 时的显示值变化率的比值。3.14 冷蒸发 冷蒸发 idle evaporation 非采暖期，测量液体在室温状态下的蒸发。3.15 C 值 值 C-value 表示测量液体温度与被测散热器平均热媒温度之间的热耦合程度。3.16 散热器功率修正系数（散热器功率修正系数（Kq）rating factor Kq for the thermal output of radiator 散热器的额定功率的数值。3.17 测量液体热传导修正系数（测量液体热传导修正系数（Kc）rating factor Kc for the heat transfer to the measuring liquid 参考散热器在基准状态下测量液体的蒸发速率和待修正散热器在基准状态下测量液体的蒸发速率之比。3.18 低设计室温修正系数（低设计室温修正系数（Kt）rating factor Kt for rooms with low design indoor temperature 散热器在设计室温低于16时的功率与额定功率的比值。3.19 综合修正系数（综合修正系数（K）resulting rating factor K CJ/T 2712007 3 Kq、Kc 和 Kt 的乘积。3.20 结算单位 结算单位 counting group 参与某项采暖耗热总量分配的所有热分配表。4 一般规定 一般规定 4.1 测量原理 热分配表是根据液管中测量液体的变化量，测量散热器热媒平均温度与相应采暖时间积分的装置，其显示值是散热器热媒平均温度与时间积分的近似值。热分配表可按通用刻度读取显示值或按修正刻度读取修正显示值。热分配表的修正显示值与热分配表、散热器、各项修正系数、安装方式有关，为无量纲的数值。热分配表不需进行校验。结算单位各热分配表修正显示值的总和与其耗热量总量相对应，单个热分配表的修正显示值占总修正显示值的比例，为其耗热量在结算单位耗热量总量中所占的份额。每个采暖期结束后，热分配表需重新更换液管。4.2 基准状态 基准状态条件为：a）热媒供水方式：上端进水；b）平均热媒温度为 4060；c）基准室温为 202，即在空气温度稳定的测试房间内，高于地面 0.75m，距散热器的散热面前方 1.5m 处测得的温度。d）在下列条件下的散热器流量：供水温度为90、回水温度为70、基准室温为20。4.3 C 值 C 值按公式（1）或公式（2）计算：lmflmttttC=（1）ttCfl=1 （2）式中：tm 平均热媒温度，；tfl 测量液体温度，；tl 空气温度，；tfl 测量液体温差（tfl-tl），；t 热媒温差（tm-tl），。4.4 结构 热分配表由外壳、装有测量液体的液管、读数刻度盘、导热板、固定件及封印等组成。4.5 使用温度范围 设计平均热媒温度 5095。CJ/T 2712007 4 4.6 测量液体灌装时，不应含水分，其纯度应大于 98%，生产单位应出具相应型式试验报告。4.7 在正常使用过程中，测量液体产生的蒸发气体不得对人体有害。4.8 热分配表生产厂家应提供相应的特定显示曲线。5 要求 5.1要求 5.1 耐温性能 耐温性能 热分配表安装在热媒温度为 95的散热器上，不应损坏或变形。5.25.2 导热性能 导热性能 在整个刻度盘范围内，导热板与测量液管应平行安装，导热板的长度不应小于液管长度。5.35.3 蒸发速率的一致性 蒸发速率的一致性 外壳对蒸发速率的影响应小于 15%。5.45.4 C 值的一致性 值的一致性 C 值不应大于 0.4，热分配表 C 值之间的差异不得大于 0.02。应对以下 6 种基本散热器分别进行 C 值测试：a）铸铁柱型散热器；b）铸铁对流型散热器；c）钢制板型散热器；d）钢制柱型散热器；e）铜铝复合型散热器；f）铝合金散热器。5.5 液管 5.5 液管 5.5.1 材料，液管应使用透明的且应被外壳完全包住。5.5.2 刻度盘 0 刻度与液管中液体的 0 点的差值不得超过0.75mm。5.5.3 刻度盘最小单位刻度高度不应大于最大单位刻度高度的 4 倍。5.6 测量液体 5.6.1 显示比例5.6 测量液体 5.6.1 显示比例 测量液体的显示比例不应小于 7。5.6.2 吸水率（5.6.2 吸水率（w）a）当显示比例大于或等于 7，测量液体温度 20，空气相对湿度为 77%时，测量液体的吸水率不应大于 2%；b）当显示比例大于或等于 32w时，测量液体的吸水率应小于 6%。5.6.3 蒸发量偏差5.6.3 蒸发量偏差 各热分配表之间的蒸发量偏差不应大于 2%。5.7 测量液体灌装 5.7.1 测量液体总量5.7 测量液体灌装 5.7.1 测量液体总量 测量液体总量（包括考虑冷蒸发的因素）不得超过 5 ml。5.7.2 灌装偏差5.7.2 灌装偏差 液管中的测量液体应灌至 0 刻度以上，测量液体温度为 20时，灌装允许偏差不应大于0.5mm。5.7.3 冷蒸发预留量 5.7.3 冷蒸发预留量 CJ/T 2712007 5 冷蒸发预留量应满足在测量液体温度为 20时至少 240 d 的冷蒸发量；刻度盘或液管上应清晰标注冷蒸发预留量。5.8 刻度系统 5.8 刻度系统 5.8.1 刻度盘上刻度 0 以下的刻度距离按下列公式确定：aiaaiknnhkhkh+=132322）（3）式中：hi 刻度0至刻度 i 的距离，mm；ni 刻度 i 的显示值；ka 液管常数；h3 刻度盘高度，mm；n1 刻度 h3 时的显示值。液管常数可通过实验或按下列公式取值：2121AAhhka+=（4）式中：h1 刻度0至瓶颈或液管边缘的距离，mm；h2 瓶颈长度，mm；A1 液管横截面积，mm2；A2 瓶颈横截面积，mm2。图 1 有缩颈液管示意图ni A2 A1 h2 h1 h3 hi 0 A1 h1 ni h3 hi 0 ni 图 2 无缩颈液管示意图 CJ/T 2712007 6 5.8.2 刻度间隔不得小于 0.7 mm。5.8.3 实际刻度与计算得出的刻度位置的偏差不得超出0.3 mm。5.9 标识 标识 每只热分配表应标注序列号，使用修正刻度时还应标注刻度修正标识，刻度修正标识应与综合修正系数成比例，标注在刻度盘的特定位置。5.10 封印5.10 封印 应设置不经破坏不能拆卸的封印措施。6 试验方法 6.1 耐温性能 6 试验方法 6.1 耐温性能 将热分配表放入温度为 95100 的恒温箱中，稳定 24h 后取出，目测热分配表应符合本标准 5.1 条的要求。6.2 导热性能 6.2 导热性能 目测或量尺检查导热板与测量液管，应符合本标准 5.2.1 条的要求，无明显的偏差。6.3 蒸发速率的一致性6.3 蒸发速率的一致性 试验称量应采用分析天平，精度为 2 级，量程为被测物体 2/3。将 10 支液管灌装高度基本一致的测量液体，按 5 支一组分成 a、b 两组，分别称量两组测量液体的质量为 Na0和 Nb0。将 a 组液管安装在热分配表中，然后和 b 组液管同时放置在 50 的恒温环境中连续蒸发 72 h 后，分别称量两组测量液体试验后的质量为 Na1和 Nb1，按下列公式进行计算：%100=bbaZZZZ (5)010aaaaNNNZ=010bbbbNNNZ=6.4 6.4 C 值的一致性值的一致性 试验用测温探头的准确度不应低于0.2。C 值检测在基准状态下进行。每种散热器分别使用 3 只热分配表，在同等条件下进行检测。安装位置和安装要求以厂家提供的说明为准。在基准状态下，装入测温探头以前液管中的测量液体应灌装至刻度 0 点。测量液体温度的位置应选在 0 刻
