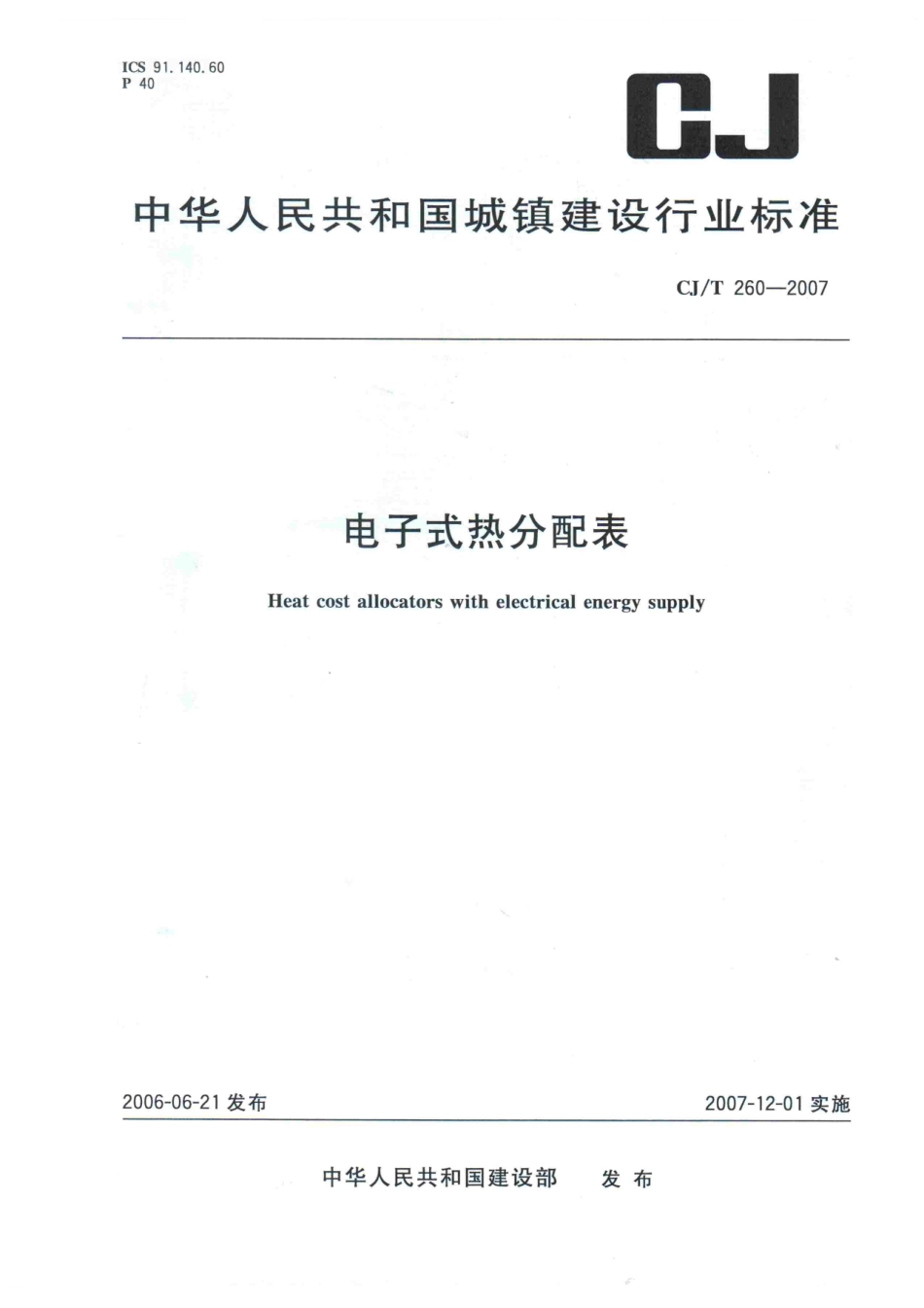

CJT260-2007 电子式热分配表.pdf

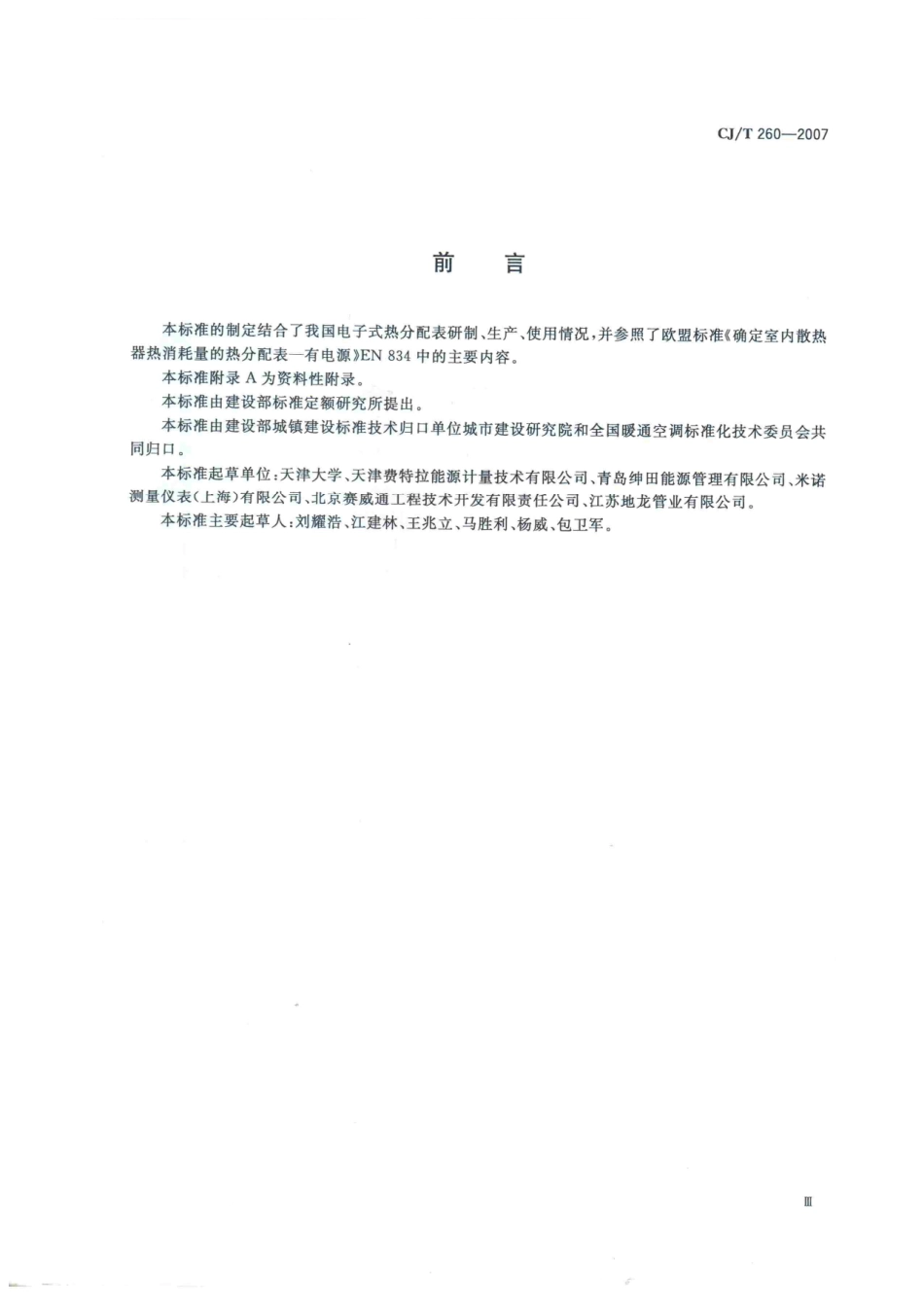

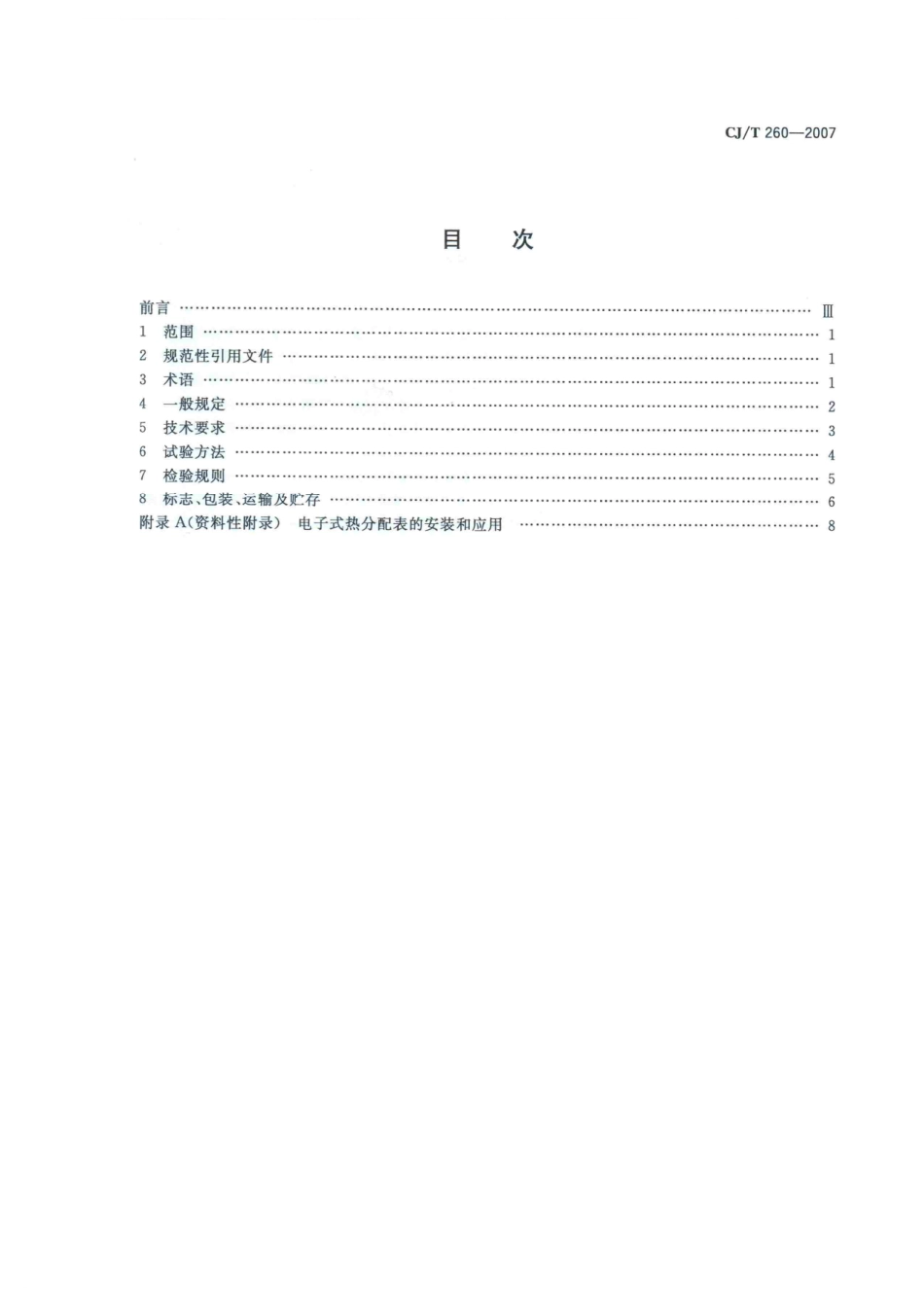

CJ/T260-2007目次前言1范围2规范性引用文件3术语4一般规定25技术要求36试验方法47检验规则8标志、包装、运输及贮存6附录A(资料性附录)电子式热分配表的安装和应用CJ/T260-2007电子式热分配表1范围本标准规定了电子式热分配表的术语、一般规定、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于热水采暖热计量系统中确定房间对流式散热器热消耗量的电子式热分配表，不适用于地板辐射、天花板辐射、带风扇散热器等热水采暖系统。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB191包装储运图示标志GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB4208外壳防护等级(IP代码)GB/T17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验3术语以下术语和定义适用于本标准。3.1电子式热分配表Heat cost allocator with electrical energy supply使用温度传感器测量散热器的特征温度与相应采暖时间积分的装置，其显示值是散热器被测量特征温度与时间积分的近似值，或是散热器表面平均温度与室内温度的差值对采暖时间积分的近似值，无量纲。电子式热分配表的显示值经修正后是散热器的热耗量在整个热消耗总量中所占的份额。3.2基准状态reference condition为确定修正系数和C值规定的条件。3.3热媒平均温度mean heating medium temperature散热器供水温度和设计回水温度的平均值。3.4显示值displayed reading在电子式热分配表显示装置上读取的数值。3.5修正显示值rated displayed reading显示装置上读取的经过修正计算后的数值。CJ/T260-20073.6启动温度start temperature在基准状态下，对散热器逐渐加载，电子式热分配表开始计数的热媒平均温度。3.7显示值变化率counting rate单位时间内电子式热分配表显示值的变化量。3.8基准显示值变化率reference counting rate电子式热分配表在基准状态下(C值为零)的显示值变化率3.9相对误差relative display deviation实际的显示值变化率和基准显示值变化率的差与基准显示值变化率的比值。3.10C值C-value电子式热分配表温度传感器的温度和散热器热媒平均温度间的热耦合程度的数值。3.11散热器功率修正系数 K。rating factor K for the thermal output of the radiator散热器的额定功率数。3.12热耦合修正系数 K。rating factor K.for the thermal coupling to the temperature sensors基准显示值变化率和安装在散热器上的实测显示值变化率的比值。3.13设计低室温修正系数K rating factor K,for rooms with low design indoor temperatures which de-viate from the basic reference air temperature当设计室温低于16，使用单传感器电子式热分配表时，对散热器输出功率变化的修正系数。3.14综合修正系数Kresulting rating factorK将电子式热分配表的显示值转换为修正显示值的计算比率，其数值是电子式热分配表各项修正系数的乘积。4一般规定4.1测量原理电子式热分配表通过传感器测量散热器特征温度，并通过积分仪与相应采暖时间进行积分，其显示值是散热器被测量特征温度与时间积分的近似值，或是散热器表面平均温度与室内温度的差值对采暖时间积分的近似值。电子式热分配表的修正显示值受到热分配表、散热器、各项修正系数、安装方式及其他因素的影响，为无量纲的数值。电子式热分配表不需校验。4.2基准状态基准状态条件应符合下列规定：a)热媒进水方式：上端进水；b)平均热媒温度为4060；c)基准室温为202，即在空气温度稳定的测试房间内，高于地面0.75m,距散热器的散热面前方1.5m处测得的温度；2
