CJT196-2004 膜片式快开排泥阀.pdf

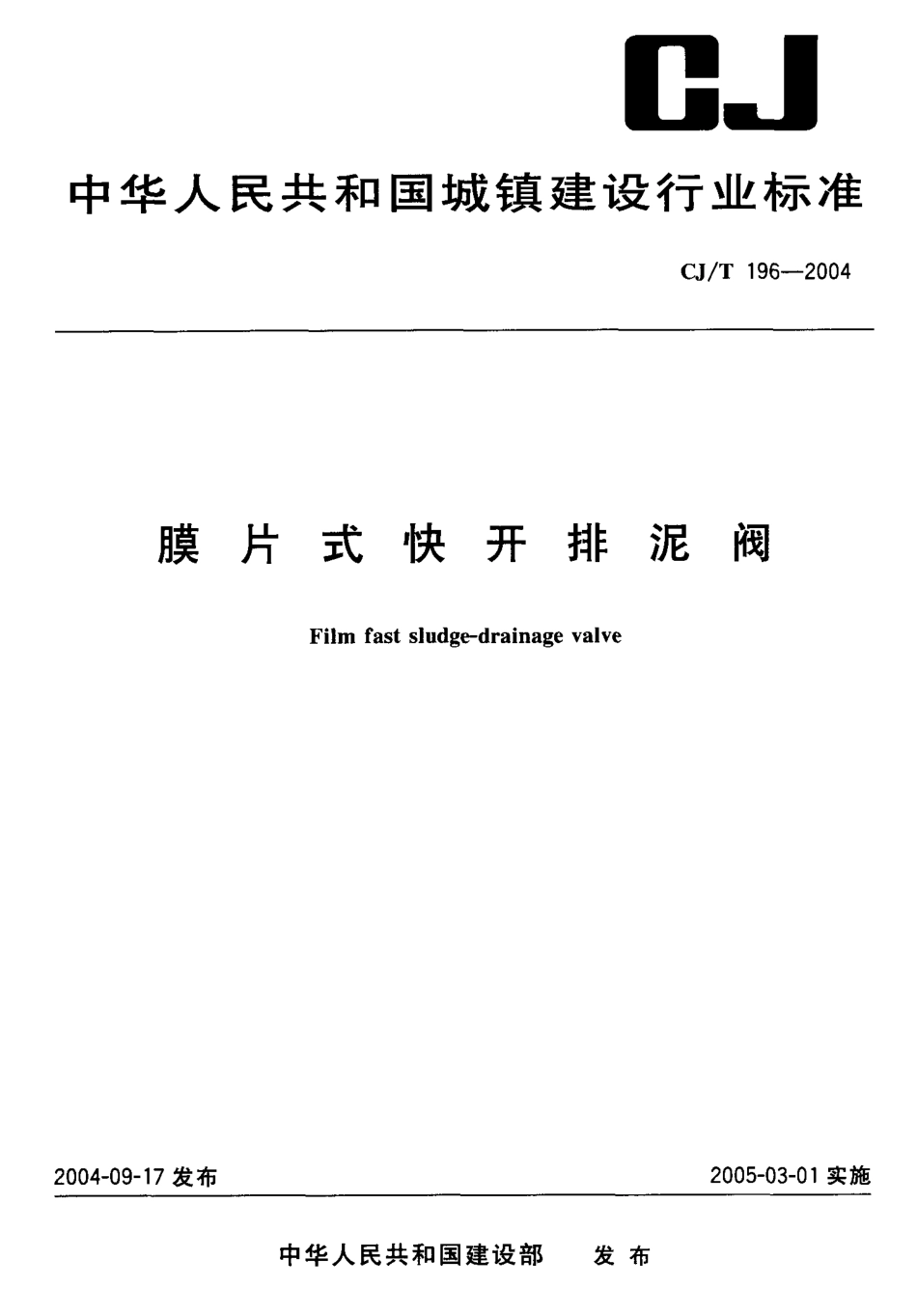

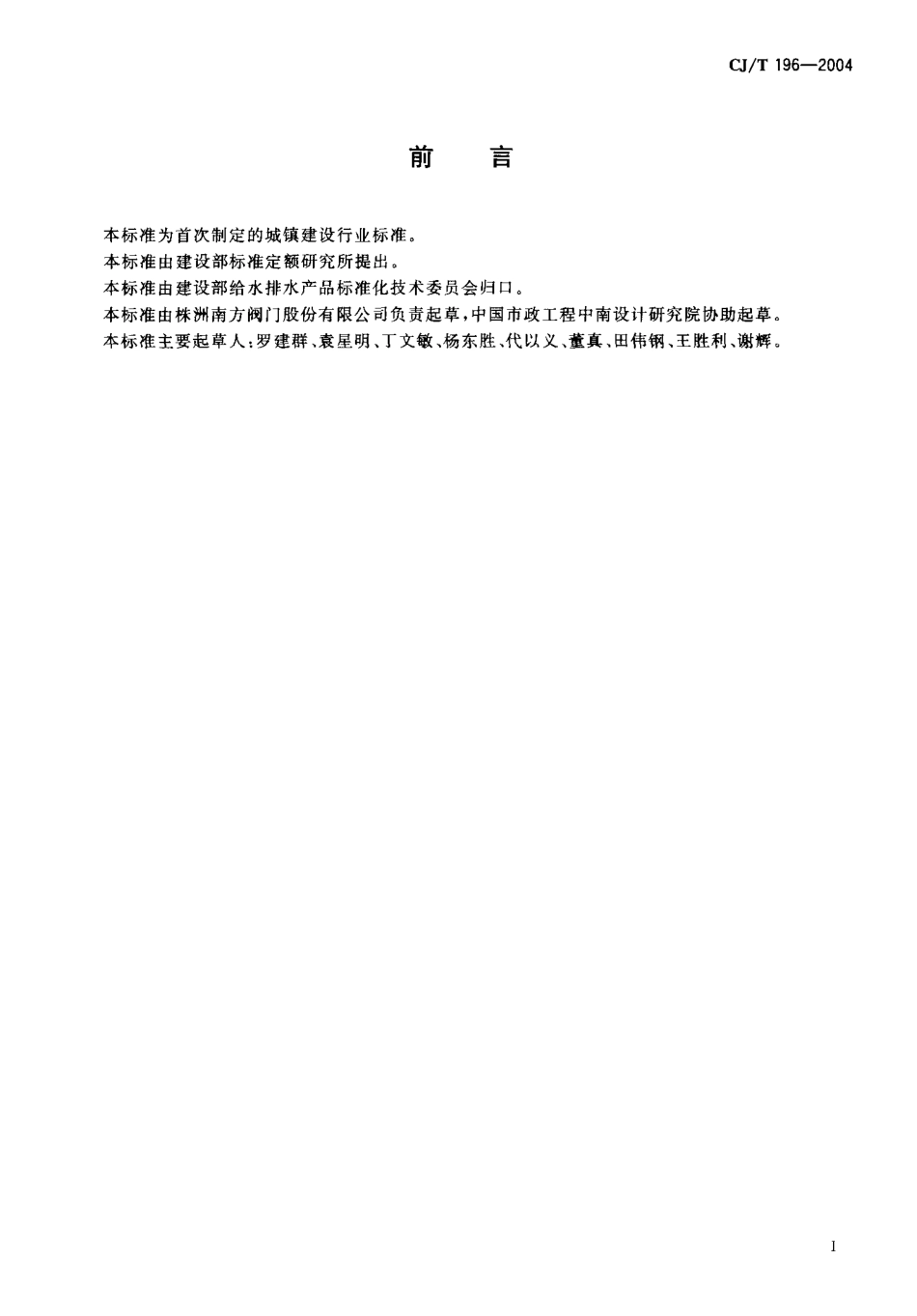

CJ中华 人 民共和 国城镇 建设行 业标 准C J/T 1 9 6-2 0 0 4膜片 式快开 排泥阀F i l m f a s t s l u d g e-d r a i n a g e v a l v e2 0 0 4-0 9-1 7发布2 0 0 5-0 3-0 1实施中华人 民共和国建设部发 布口/T 1 9 6-2 0 0 4前言本标准为首次制定的城镇建设行业标准。本标准由建设部标准定额研究所提出。本标准由建设部给水排水产品标准化技术委员会归口。本标准由株洲南方阀门股份有限公司负责起草，中国市政工程中南设计研究院协助起草。本标准主要起草人:罗建群、袁星明、丁文敏、杨东胜、代以义、董真、田伟钢、王胜利、谢辉。c a/T 1 9 6-2 0 0 4膜片式快开排泥阀1 范 围 本标准规定了膜片式快开排泥阀的结构型式及参数、技术要求、性能要求、试验方法、检验规则、标志及供货要求 本标准适用于公称压力不大于P N1.0 MP a，公称通径为D N1 0 0 m m-D N 4 0 0 m m的膜片式快开排泥阀。膜片式快开排泥阀主要安装在给排水、污废水、石油、化工等领域的反应池、沉淀池等用以定期排除池底污泥的场所。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B/T 1 0 4 7 管道元件的公称通径(n e q I S O 6 7 0 8:1 9 8 0)G B/T 1 0 4 8 管道元件公称压力 G B/T 1 2 2 2 0 通用阀门标志(i d t I S O 5 2 0 9:1 9 7 7)G B/T 1 2 2 2 5 通用阀门铜合金铸件技术条件 G B/T 1 2 2 2 6 通用阀门 灰铸铁件技术 条件 G B/T 1 2 2 2 7 通用阀门球墨铸铁件技术条件 G B/T 1 2 2 2 9 通用阀门碳素钢铸件技术条件 G B/T 1 2 8 3 4 硫化橡胶性能优选等级(n e q I S O 1 4 3 3:1 9 8 4)G B/T 1 3 9 2 7 通用阀门压力试验(n e q I S O 5 2 0 8:1 9 8 2)G B/T 1 3 9 3 2-1 9 9 2 通用阀门铁制旋启式止回阀 G B/T 1 7 2 4 1.6 整体铸铁管法兰(e q v I S O 7 0 0 5-2:1 9 8 8)G B/T 1 7 2 4 1.7 铸铁管法兰技术条件(e q v I S O 7 0 0 5-2:1 9 8 8)J B/T 3 0 8 阀门型号编制方法 J B/T 5 3 0 0 通用阀门材料 J B/T 7 9 2 7 阀门铸钢件外观质量要求 J B/T 7 9 2 8 il$用阀门供货要求 HG/T 3 0 9 0 樟压和压出橡胶制品外观质量的一般规定3术语 膜片式 快开排泥阀 f i l m f a s t s l u d g e-d r a i n a g e v a l v e 膜片式快开排泥阀由一个依靠液压操作的双室膜片传动机构和角式截止阀组成，外装控制系统，通过双室膜片传动机构控制阀门的启闭，快速排除污泥。4 结构型式及参数4.1 结构型式 膜片式快开排泥阀由阀体、阀盖、膜片座、膜片、膜片压板、阀板、阀杆等零部件和控制系统组成。其结构型式见图 1 e lC J/T 1 9 6-2 0 0 4进 水t-阀 盖;2 膜片压板;3-膜 片;4 膜片座;5 阀 杆;6 阀 板;7 阀 体。圈 1 膜片式快开排泥阀的结构型式4.2型号 膜片式快开排泥阀的型号编制方法按 J B/T 3 0 8的规定，由下列单元组成:公称压力值(MP a)的 1 0倍阀板密封面材料角式法兰连接液动膜片式快开排泥阀公称通径C J/T 1 9 6-2 0 0 4示例:公称通径 DN 2 0 0 mm、公称压力 P N 1.0 MP a,阀板密封面材料为橡胶的膜片式快开排泥阀，标记为:2 0 0 J M 7 4 4 X-1 04.3 参数4.3.1 膜片式快开排泥阀的公称通径应符合 G B/T 1 0 4 7的规定。4.3.2 膜片式快开排泥阀的公称压力应符合 G B/T 1 0 4 8 的规定。5要求5.1 压力一 温度等级 膜片式快开排泥阀的压力一 温度等级由壳体、内件及(液压)控制管(路)系统材料的压力一 温度等级确定。膜片式快开排泥阀在某一温度下的最大允许工作压力取壳体、内件及控制管系统材料在该温度压力值中的小值。5.1.1 铁制壳体的压力一 温度等级应符合 G B/T 1 7 2 4 1.7 的规定。5.1.2 对 G B/T 1 7 2 4 1.7 未规定压力一 温度等级的材料，可按有关标准或设计的规定5.2阀体5.2.1 阀体法兰 阀体法兰应与阀体整体铸成。法兰的形式和尺寸应符合 G B/T 1 7 2 4 1.6 的规定，技术条件应符合G B/T 1 7 2 4 1.7的规定。5.2.2 阀体结构长度见表 1 表 1单位为毫米公称通径 D N结 构 长 度 L1 0 01 6 01 5 01 9 02 0 021 52 5 027 53 0 02 8 03 5 03 2 04 0 03 6 05.2.3阀体的最小壁厚 阀体的最小壁厚应符合 G B/T 1 3 9 3 2-1 9 9 2中表 3的规定。5.3 阀盖、膜片座5.3.1 阀盖与膜片座、膜片座与阀体的连接型式应采用法兰式。5.3.2 膜片座与阀体的连接螺栓数量不得少于 4 个。5.3.3 阀盖与膜片座的最小壁厚按 5.2.3 的要求执行。5.3.4 阀盖与膜片座的法兰应为圆形，法兰密封面宜采用平面式。5.4 阀板、阀杆5.4.1 阀板的开启高度不小于公称通径的 1/2.5.4.2 阀板与阀杆应连接紧固、可靠5.5膜片5.5.1 膜 片由橡胶 加尼龙纤维制 成，膜片性能应符 合表 2的规定。口/T 1 9 6-2 0 0 4表 2项 目单位指 标硬度(邵尔 A型)度7 0 士 3拉 伸 强 度最 小M P a1 4扯 断 伸 长 率最 小%4 0 0压缩永久变形(7 0 0 C X2 2 h)最大%4 0胶与织物附着强度最小k N/m2耐液体性:(自来水)拉伸强度变化(7 0 0 C x 7 0 h)最大%一 2 0耐液体性:(自来水)扯断伸长率变化(7 0 C X 7 0 h)最大%一 2 0耐 疲 劳 弯 曲最 小万 次1 005.5.2 膜片的外观质量应符合 HG/T 3 0 9 0的规定。5，6 控制系统 控制系统的各元件应能承受阀门的最高工作压力，各部位不得发生泄漏。5.7材料5.7.1 膜片式快开排泥阀主要零件材料的选用宜按J B/T 5 3 0 0的规定。5.7.2 铜合金铸件应符合 G B/T 1 2 2 2 5的规定;灰铸铁铸件应符合 G B/T 1 2 2 2 6的规定:球墨铸铁铸件应符合 G B/T 1 2 2 2 7的规定;碳素钢铸件应符合 G B/T 1 2 2 2 9 的规定。5.7.3 膜片式快开排泥阀铸件外观质量参照J B/T 7 9 2 7的规定5.8 壳体强度 膜片式快开排泥阀的壳体强度应符合 G B/T 1 3 9 2 7 的规定。5,9 密封性能 膜片 式快开排泥阀的密封性能应符合G B/T 1 3 9 2 7 的规定。5.1 0 启闭动作压力 启闭动作压力不应大于。.1 MP a,5.们开启时间 开启时间不应大于 1 0 s,5.1 2 涂装 涂装不作规定，特殊要求在订货合同中注明。6 试 验方法6.1 壳体试验 壳体试验的试验方法应符合 G B/T 1 3 9 2 7的规定。6.2密封试 验 密封试验的 试验方法应符合G B/T 1 3 9 2 7 的 规定。6.3 铸 件质f试验 铸件质量的试验方法应符合 G B/T 1 2 2 2 5,GB/T 1 2 2 2 6,G B/T 1 2 2 2 7,G B/T 1 2 2 2 9的规定。铸铁件外观质量的评定方法参照J B/T 7 9 2 7 的规定。4C J/T 1 9 6-2 0 0 46.4 启、闭运行试验6.4.1 试验介质 试验介质为 5*C-4 0 之间的清水6.4.2 测试仪表 压力表:精度为0.4级，被测压力值应在压力表量程的3 0%-7 0%范围。秒 表:精度。.1 S.6.4.3 启闭动作压力检测 开启动作压力测试:通过控制系统使膜片式快开排泥阀膜片上腔加压至阀板处于关闭状态，然后使膜片上腔泄压，膜片下腔压力逐渐升高，阀板从开启到最大开度过F S 中压力表的最大读数，即为开启动作压力。关闭动作压力测试:通过控制系统使膜片式快开排泥阀膜片下腔加压至阀板处于最大开度状态，然后使膜片下腔泄压，膜片上腔压力逐渐升高，阀板完全关闭过程中压力表的最大读数，即为关闭动作压力。启、闭换向动作次数不应少于 3 次，确认阀板启闭平稳可靠，无卡阻现象6.4.4 开启时间测试 通过控制系统使膜片式快开排泥阀膜片上腔加压至阀板处于关闭状态，然后使膜片上腔泄压，膜片下腔压力逐渐升高，阀板从开始开启到最大开度过程的时间.即为开启时间。6.5 膜片性能 膜片性能的试验方法应符合 G B/T 1 2 8 3 4 的相关规定7 检验规则7.1 检验项目 膜片式快开排泥阀出厂检验和型式试验的检验项目按表 3的规定。表 3检 验 项 目检 验 类 别技术要求试 验 方法出 厂 检 验型 式 试 验壳 体 试 验JJ5.86.1密 封 试 验JJ5.96.2铸 件 质 量J5.7.26.3启闭动作压力检测了J5.1 06.4.3开启时间测试JJ5.1 16.4.4壳体最小壁厚J5.2.3,5.3.3常 规 量 具膜 片 性 能Js.5.l6.5(液压)控制管(路)系统JJ5.66.27.2 出厂检验7.2.1 每台膜片式快开排泥阀必须进行出厂检验。7.2.2 出厂检验的检验项目、技术要求和试验方法按表3的规定。7.3型式试验7.3.1 有下列情况之一时应进行型式试验:新产品试制或者老产品转厂生产的定型鉴定时;正 常生产时，每 3年应进行 1次检验;口/T 1 9 6-2 0 0 4产品停产 1年以上恢 复生产时;因结构、工艺或材料的变更可 能影响产品性能时;出厂检验结果与上次型式试验结果有较大差异时;国家质量监督部门提出进行型式试验要求时。7.3.2 型式试验采取从生产厂质检部门检查合格的库存产品中随机抽取的方法，或从已供给用户但未使用过的产品中随机抽取的方法。每一规格产品供抽样的最少台数和抽样台数按表 4的Y !L。如库存台数少于供抽样的最少台数或到用户抽样时，供抽样的最少台数不受表 4的限制，抽样台数仍按表4的规定。对整个系列进行质量考核时，抽检部门根据情况可以从该系列中抽取 2个一3 个典型规格进行检验。表 4 公 称 通 径 D N/m m供 抽 样 最 少 台 数/台抽 样 台 数/台1 0 0-2 0 02 5 0-4 0 07.3.3 型式试验的检验项 目、技术要求和试验方法按表 3的规定。7.3.4 型式试验中每台被检膜片式快开排泥阀的壳体试验、密封试验结果必须符合表3中技术要求的规定;其余检验项目中若有 1 台阀门 1 项指标不符合表3中技术要求的规定，允许从供抽样的阀门中再抽取规定的抽样台数，再次检验时全部检验项目的结果必须符合表 3中技术要求的规定，否则判定为不合格。标 志及 供货要求8.1 标 志 膜片式快开排泥阀的标志应符合G B/T 1 2 2 2。的规定。8.2 供货要求 膜片式快开排泥阀的供货要求应符合 J B/T 7 9 2 8的规定。
