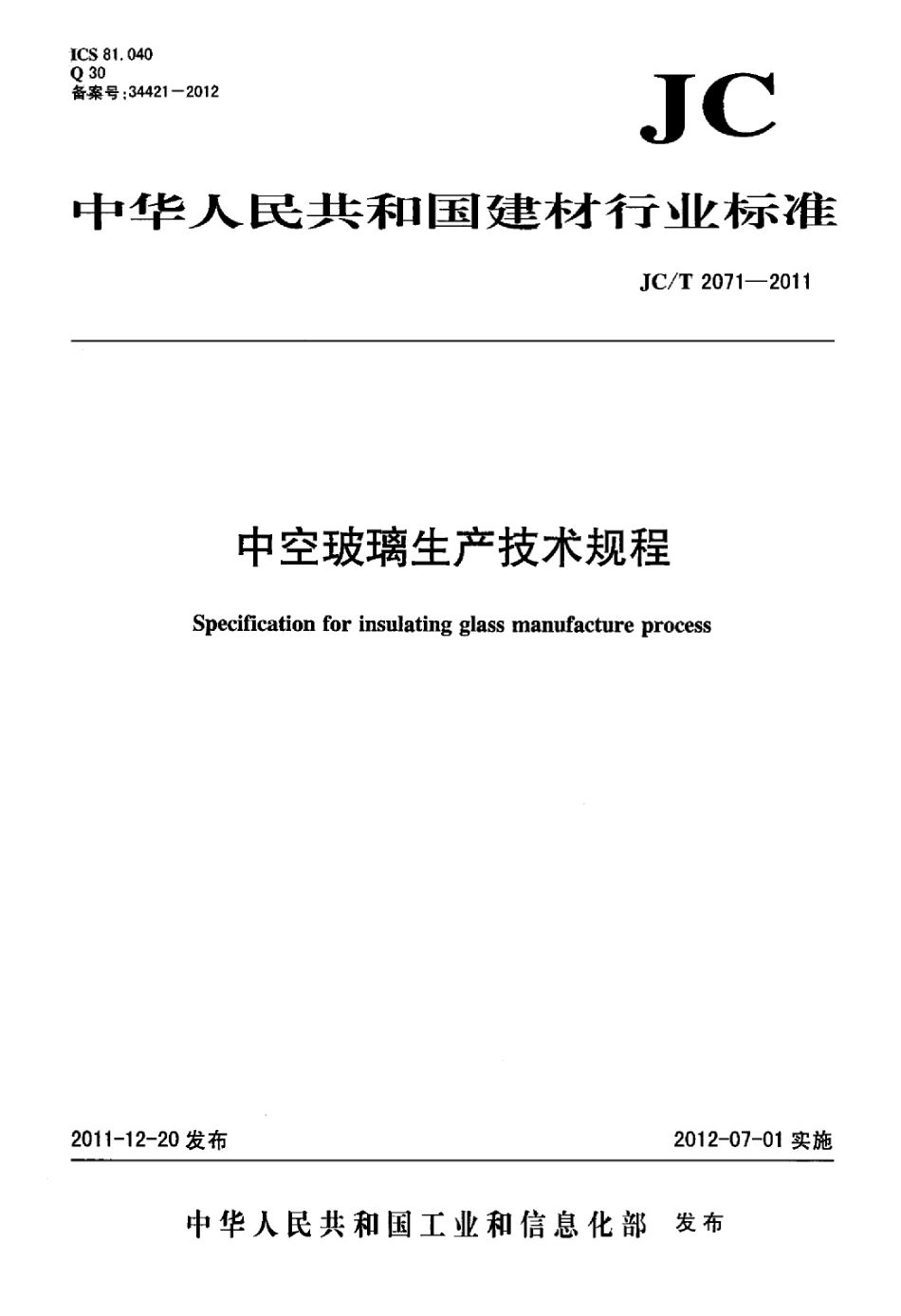

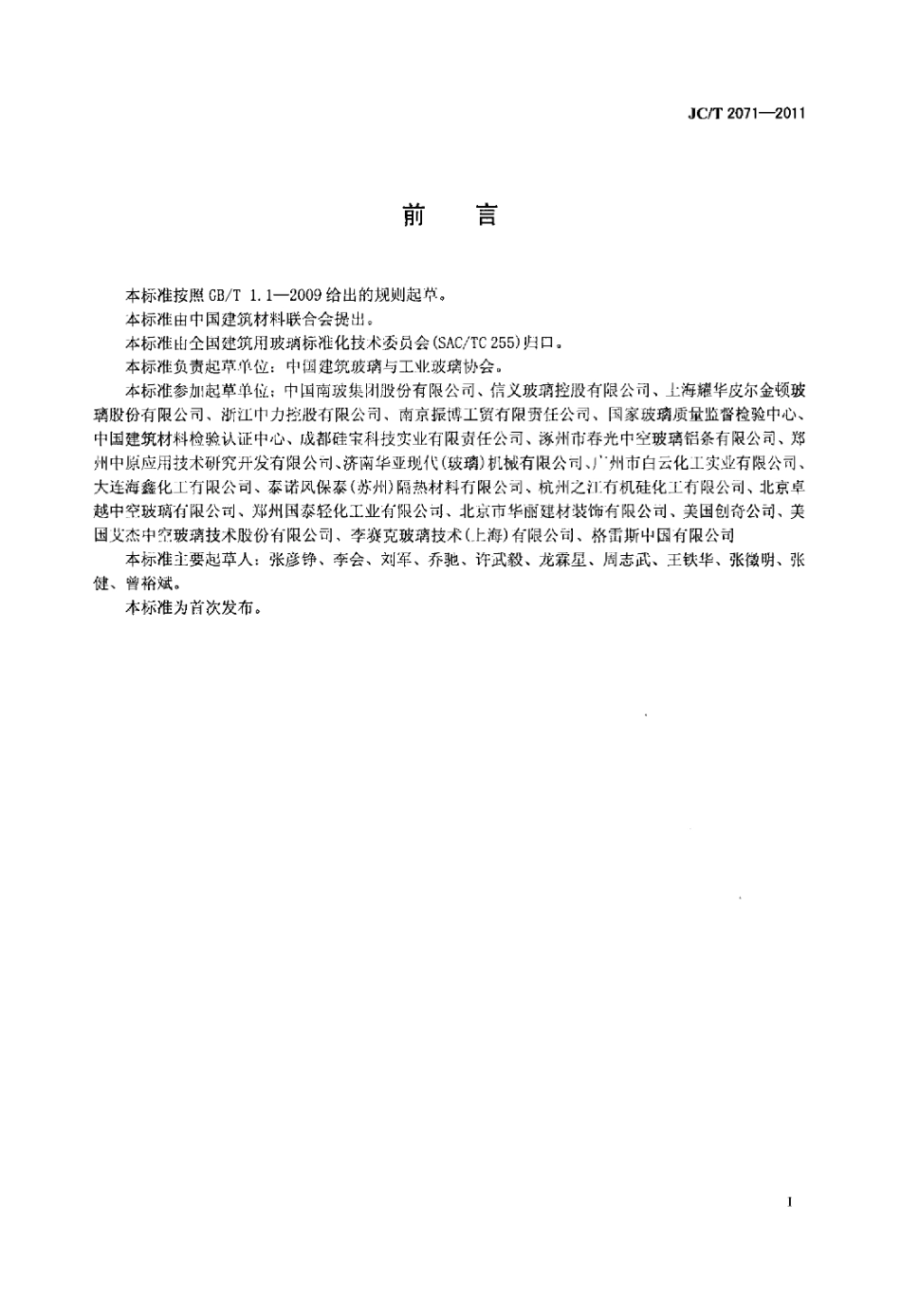

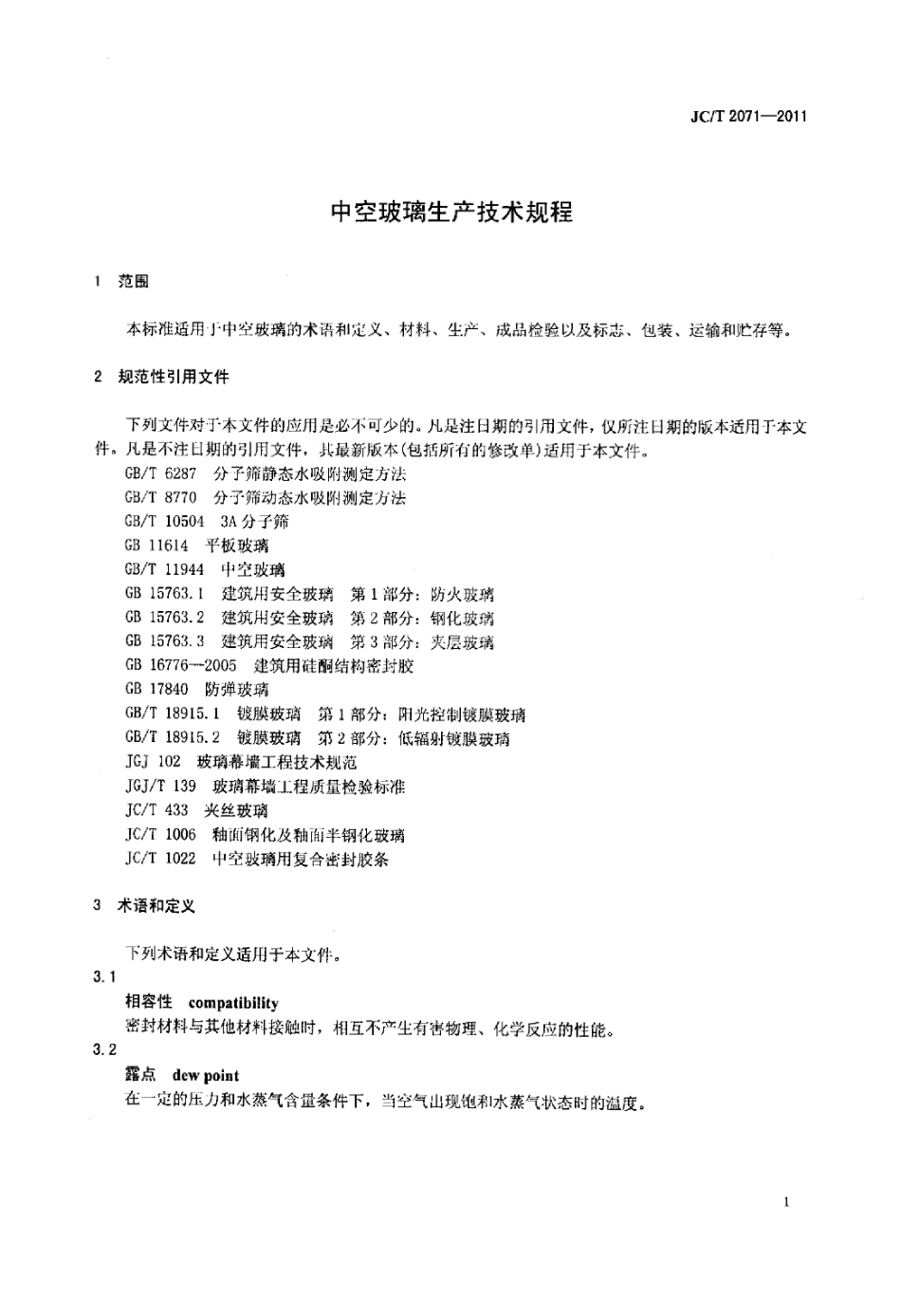

ICS 8 1.0 4 0 Q3 0备案号：344212012JC中华人民共和国建材行业标准JC/T 20712011中 空 玻 璃 生 产 技 术 规 程Specification for insulating glass manufacture process2011-12-20 发 布 2012-07-01 实 施中 华 人 民 共 和 国 工 业 和 信 息 化 部 发 布JC/T 20712011.*-B J m本标准按照G B/T 1.1 一2009给出的规则起草，本标准由中国建筑材料联合会提出。本标准全国建筑用玻璃标准化技术娄员会(S A C/T C 255)归口-本标准负责起草中位：中国建筑玻璃与工业玻璃协会-本标准参加起草单位：中M南玻集闭股份有限公司、信义玻璃控股有限公司、上海耀华皮尔金顿玻 璃股份有限公司、浙江中力控股有限公司、南京振博工贸有限责任公司、W 家玻璃质显监督检验中心、中国建筑材料检验认证中心、成都硅宝科技实业有限责任公司、涿州市春光中空玻璃铝条有限公司、郑 州中原应用技术研究开发有限公司、济南华亚现代(玻璃)机械有限公司、广州市白云化工实业有限公司、大连海鑫化工冇限公司、泰诺风保泰(苏州）隔热材料冇限公司、杭州之江有机硅化工冇限公司、北京卓 越中空玻璃存限公司、郑州国泰轻化工业有限公司、北京市华丽建材装饰有限公司、美国创奇公司、美 国艾杰中帘玻璃技术股份有限公司、李赛克玻璃技术(上海)有限公司、格雷斯屮国有限公司本标准主要起草人：张彦铮、李会、刘军、乔驰、许武毅、龙霖里、周志武、王铁华、张徵明、张 健、曾裕斌。本标准为苒次发布。JC/T 20712011中空玻璃生产技术规程1范围本标准适用十中空玻璃的术语和定义、材料、生产、成品检验以及标志、包装、运输和贮存等。2规范性引用文件下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅所注日期的版本适用子本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B/T 6 2 8 7 分子筛静态水吸附测定方法 G B/T 8 7 7 0 分子筛动态水吸附测定方法 G B/T 1 0 5 0 4 3 A 分子筛 G B 1 1 6 1 4 平板玻璃 G B/T 1 1 9 4 4 屮空玻璃G B 1 5 7 6 3.1 建 筑 用 安 全 玻 璃 第 1 部分：防火玻璃 G B 1 5 7 6 3.2 建 筑 用 安 全 玻 璃 第 2部分：钢化玻璃 G B 1 5 7 6 3.3 建 筑 用 安 全 玻 璃 第 3部分：夹层玻璃 G B 1 6 7 7 6-2 0 0 5 建筑用硅酮结构密封胶 G B 1 7 8 4 0 防弹玻璃G B/T 1 8 9 1 5.1 镀 膜 玻 璃 第 1 部分：阳光控制镀膜玻璃G B/T 1 8 9 1 5.2 镀 膜 玻 璃 笫 2部分：低辐射镀膜玻璃J G J 102玻璃幕墙工程技术规范J G J/T 139玻璃幕墙丄程质量检验标准J C/T 433夹丝玻璃J C/T 1 0 0 6 釉面钢化及釉面半钢化玻璃J C/T 1 0 2 2 屮空玻璃用复合密封胶条3术语和定义下列术语和定义适用于本文件。3.1相容性 compatibility密封材料与其他材料接触时，相互不产生有害物理、化学反应的性能。3.2露点 dew point在一定的压力和水蒸气含量条件下，当空气出现饱和水蒸气状态时的温度JC/T 20712011金 属 间 隔 条metal spacer由金属材料或金属与其他材料组合的材料构成空腔，用于填充干燥剂、隔离中空玻璃原片、起支掙 作用的结构制品。3.4复合胶条 compound sealing spacer以丁基胶为主要材料、嵌入波浪形支撑带并挤压成一定形状，内部含有丨 燥剂、用 r 中空玻璃分隔 支撑、边部密封的制品.3.5冷封 口 Coo 丨 sealed将复合胶条中空玻璃及胶条冷却到室温后,使用热风枪或红外线灯将复合胶条封口处局部加热并进 行封口。4材料4.1 一般要求中空玻璃用材料包括玻璃、间隔材料、密封材料、干燥剂等，各种材料均应符合相应国家标准或行 业标准的要求，尚无相应标准的材料应符合设计要求。材料应有合格i 正，进口材料应有相关证明。4.2 玻璃中空玻璃可选用符合G B 11614的平板玻璃、符合G B 15763.1 的防火玻璃、符合G B 15763.2 的钢 化玻璃、符合G B 15763.3的夹层玻璃、符合G B/T 18915.1 的阳光控制镀膜玻璃、G B/T 18915.2 的低 辐射镀膜玻璃、符合J C V T 1006的籼面钢化及籼面半钢化玻璃、符合G B 17840的防弹玻璃、符合J C/T 433的夹丝玻璃4.3 密封材料4.3.1 金厲间隔条中空玻璃第一道密封胶应使用丁基热熔密封胶，第二道密封胶可使用硅酮胶、聚硫 胶或聚氨酯胶等。4.3.2 硅酮结构胶的注胶宽度、厚度应符合J G J 102设计耍求。4.3.3中空玻璃用弹性密封胶选用前应按G B 167762005进行密封胶与玻璃的粘结性试验和丁基胶的 相容性试验，合格后方能选用。.4.3.4中空玻璃用弹性密封胶使用前应按G B 167762005的附录D 进行混合均匀性、适用期的检验。4.3.5中S玻璃用弹性密封胶在中空玻璃生产过程中应按G B 167762005的附录D的 D.1 的方法A、方法B分别进行密封胶与玻璃粘结性检验。4.3.6 中空玻璃密封胶外包装要标明产品名称、生产批次、生产日期、配比、重量等参数，适用期在 12个月以内。4.3.7不同型号产品和不同厂家的密封胶A组份、B 组份严禁混用。4.3.8复仓胶条式中空玻璃使用的复合密封胶条应符合J C/T 1022的要求。4.4 其他材料包括间隔条、连接件、千燥剂等。JC/T 207120114.4.1 间隔条可选用铝间隔条、不锈钢间隔条、有机材料与不锈钢复合间隔条、复合弹性非金属间隔 条等。4.4.2 连接件的尺寸应与间隔条内孔尺寸相匹配，尺寸公差应符合要求，表面应处理千净。角插件和 直插件应设计有止退齿，防止间隔条松脱。4.4.3 中空玻璃干燥剂应选用3A 孔径的分子筛，并符合G B/T 10504的规定用于中空玻璃的其他干 燥剂的性能应不低于G B/T 10504或者其他相关标准的要求。5 生产5.1 般要求5.1.1 生产中空玻璃产品的企业应具缶满足生产要求的设备，并定期进行维护保养。5.1.2 中空玻璃生产企业应具备必要的量具和检测设备，并定期进行计量检定。5.1.3 从事中空玻璃生产的作业人员，应具备相应的专业技能，持证上岗.5.1.4 中空玻璃生产应具备完善的工艺操作规程或作业指导书。5.1.5中空玻璃的生产场所应在淸洁、干燥、通风良好的室内，温度及湿度应满足生产的要求。5.1.6 玻璃的切割应避免划伤玻璃，使用易挥发、易清洗的切割油。5.1.7 玻璃切割机、磨边机的加工精度应满足中空玻璃尺寸精度、对角线精度和边部质量的要求。5.1.8 玻璃应进行边部处理玻璃厚度不大于10m m 时，K磨边棱角宽度应不小于0.5m m,厚度在10m m 以上的，其磨边棱角宽度应不小于1 m m.5.1.9 清洗玻璃的第二道清洗水宜使用去离子水；清洗镀膜玻璃应使用去离子水，去离子水的电导率 应小于20 u s/c m。5.1.1 0 中空玻璃清洗机可以是立式或卧式，清洗机应避免划伤镀膜玻璃膜层，并保证玻璃的表面清洗 干净.5.1.1 1 中空玻璃清洗机的干燥风应经过滤处理。5.1.1 2 经清洗后的玻璃表面不允许产生划伤、破角、水渍或残留水珠等缺陷-5-1-13有结构粘结要求的中空玻璃应使叫硅酮结构密封胶,注胶厚度及宽度应符合现行国家标准和设计要求。5-1-1 4 使用离线低辐射镀膜玻璃制作中空玻璃时，在其边部封胶区应除膜；需耍开孔的中空玻璃，开 孔处的封胶区也应除膜。5.1.1 5 中空玻璃釆用钻孔安装时，必须进行倒角处理。5-1.1 6 中空玻璃用于开孔的点支式玻璃幕墙时，开孔处应釆用双道密封。.5.2金属间隔条中空玻璃的制作5.2.1 生产工艺流程生产工艺流程见图1。JC/T 20712011图1金属间隔条中空玻璃生产流程图5.2.2设备或装置尖产企.收应具备切割设备或装置、磨边机、清洗干燥机、上框装置、合片装置、压片机、手动或自 动封胶机、丁基胶涂布机等生产设备。5.2.3生产准备工作生产应进行如下准备1 作：a)检査清洗机水位，预热清洗水，采用去离子水时，应检査水的屯导率：b)加工离线低辐射镀膜玻璃时，应检查除膜设备的状态，调整除膜机除膜宽度；c)检查密封胶的有效期、批次、型号。5.2.4 上片、除膜和清洗工序生产企亚应对玻璃的外观质量、尺寸偏差、除膜成量、清洗质量提出具体要求5.2.5间隔条制作和干燥剂灌装工序5.2.5.1 金属间隔条外表面应清洁、无损伤、无变形，切口应平滑、无毛刺。5.2.5.2 手工充气的中空玻璃应在间隔条上预埋充、放气嘴。5-2.5.3 干燥剂应定期按G B/T 6 2 8 7、G B/T 8 7 7 0 或其他相关标准的耍求，测量吸附容量和吸附速率。5.2.5.4 干燥剂填充量应符合表1 的耍求。表1干燥剂填充量问隔条型6 A9 A1 2 A1 5 A1 6 A2 0 A干燥剂填充量/(g/m)1 42 53 24 4445 55.2.5.5间隔条干燥剂灌装孔，应使用丁基胶密封。5.2.5.6灌装干燥剂后，间隔框宜在45 m i n 内完成合片.5.2.6 丁基胶涂布工序5.2.6.1 丁基胶涂布应均匀、连续。5.2.6.2压合后，丁基胶宽度应不小于3i m。5.2.7 上框、合 片（充气）及压合工序4JC/T 207120115,2.7.1上框应检S间隔条规格、尺寸。5.2.7.2玻璃定位准确，间隔条与玻璃边部的距离应满足封胶深度的要求。5.2.7.3压合后的中空玻璃厚度、叠差应符合标准要求。5.2.7.4充气中空玻璃的惰性气体充气景应不小于85%。5.2.8封胶工序5.2.8.1中空玻璃的二道密封胶宜使用双组份打胶机封胶5.2.8.2封胶作业前应进行混胶均勻性测试，检査双组份密封胶的适用期和混合均匀性。5.2.8.3封胶时，环境温度宜不低-p 10C。5.2.8.4密封胶应均匀注入，填实封胶区5.2.8.5已封胶的中空玻璃应逐片隔开、宜立式静置固化，固化后方能搬运。5.2.8.6点支式中空玻璃的结构件上的密封材料应与玻璃有效密封。5.3复合胶条中空玻璃制作5.3.1生产工艺流程生产工艺流程见图2。图2复合胶条中空玻璃生产流程图5.3.2 复合胶条中空玻璃生产设备复合胶条中空玻璃生产应具备切割设备、磨边设备、清洗干燥设备、胶条贴敷操作装置、合片装置、热压设备及其他辅助设备。5.3.3生产准备工作5.3.3.1检査复合胶条包装袋内的湿度指示卡是否变色。5.3.3.2打开包装后，再次使用前应进行露点下移实验.5.3.3.3 复合胶条在使用前，应放H在合片室内不少于5 h。5.3.4复合胶条贴敷工序5.3.4.1复合胶条的端头应切成直角，丁燥剂面朝向玻璃腔体内部s5.3.4.2复合胶条端头距离玻璃边部5 r am 6 r ai,外边缘与玻璃边平行，距边部符合要求，尾端超出 玻璃边部约1 m m 35.3.4.3 复合胶条铺敷后应預留排气口，排气口间隙约为l m r a，需充气的中空玻璃则应留出约4m m 充气口。5.3.4.4货合胶条不应拼接使用。5.3.5 合片工序JC/T 207120115.3.5.1合片室宜安装送风装置；温度宜控制在1 5 C 2 5 C,相对湿度宜控制在不大于5.3.5.2 两片或多片玻璃定位准确，复合胶条内表面平直。5.3.5.3 复合胶条应与玻璃的平面平角部宜呈直角状。5.3.6热压工序5.3.6.1 热压机出口处胶条的温度应控制在4 C T C 5 5 C 之间5.3.6.2热压后的中空玻璃厚度、叠差应符合耍求。5.3.7 封口5.3.7
