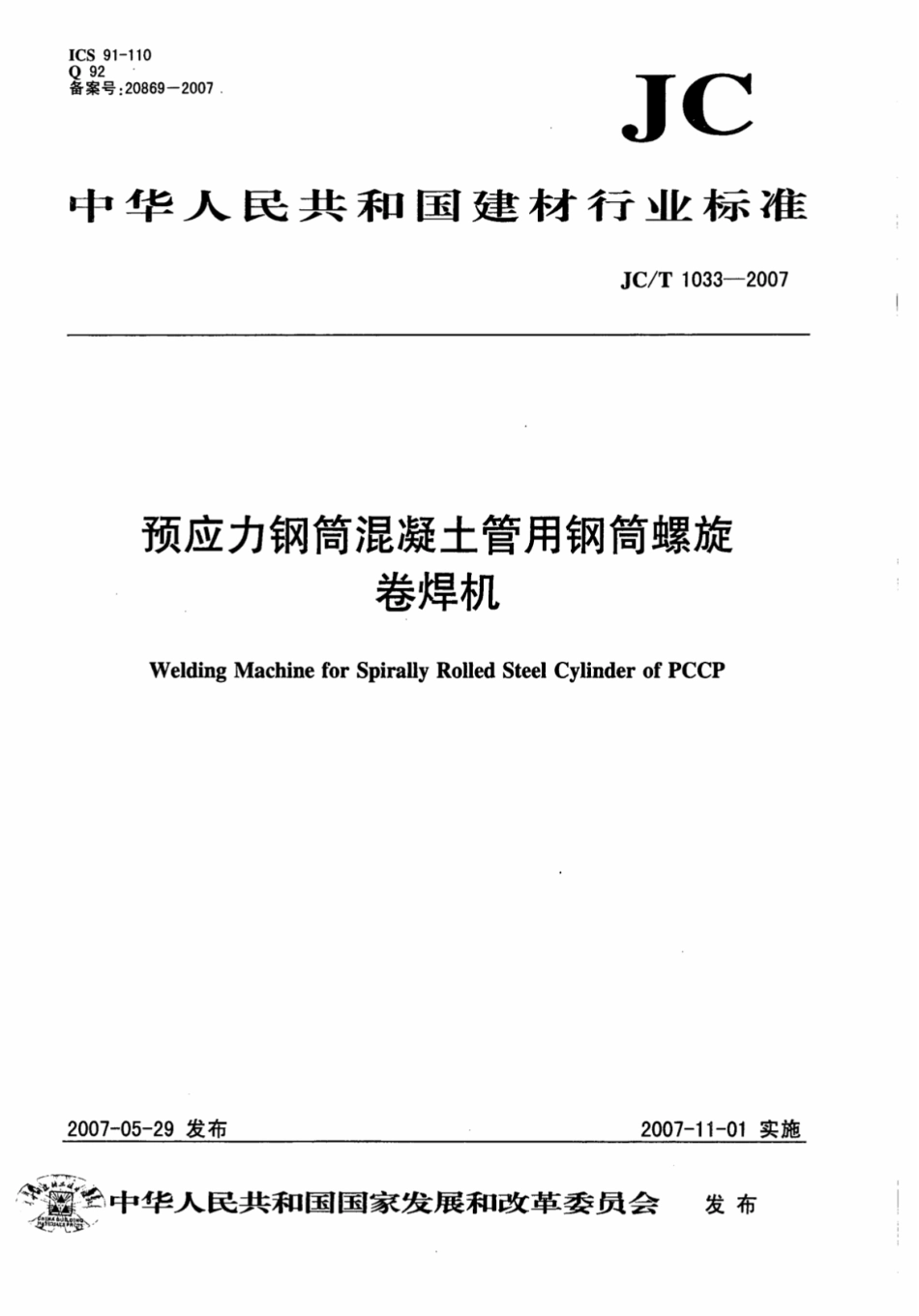

JCT1033-2007 预应力钢筒混凝土管用钢筒螺旋卷焊机.pdf

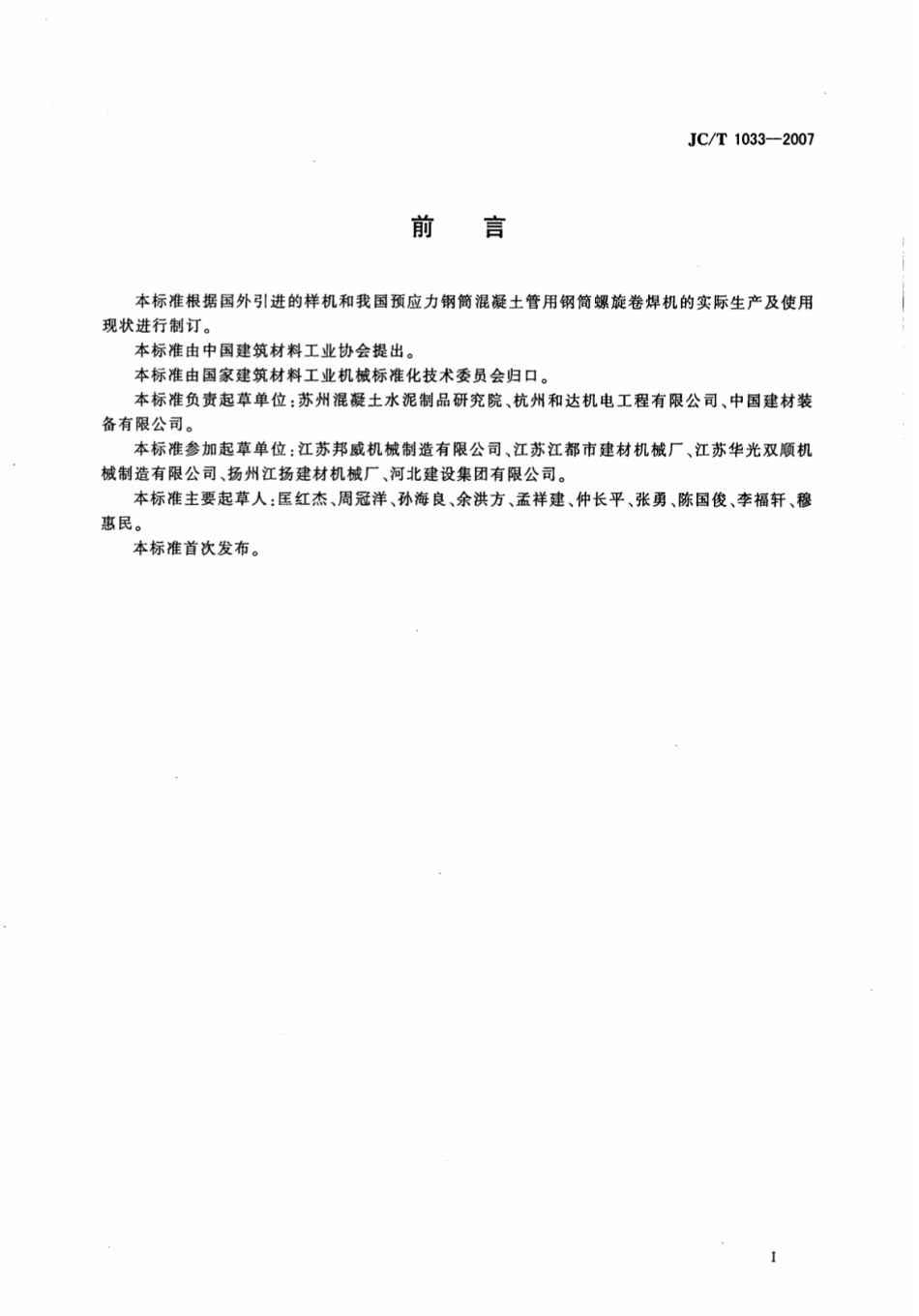

JC/T1033-2007前言本标准根据国外引进的样机和我国预应力钢筒混凝土管用钢筒螺旋卷焊机的实际生产及使用现状进行制订。本标准由中国建筑材料工业协会提出。本标准由国家建筑材料工业机械标准化技术委员会归口。本标准负责起草单位：苏州混凝土水泥制品研究院、杭州和达机电工程有限公司、中国建材装备有限公司。本标准参加起草单位：江苏邦威机械制造有限公司、江苏江都市建材机械厂、江苏华光双顺机械制造有限公司、扬州江扬建材机械厂、河北建设集团有限公司。本标准主要起草人：匡红杰、周冠祥、孙海良、余洪方、孟祥建、仲长平、张勇、陈国俊、李福轩、穆惠民。本标准首次发布。JC/T1033-2007JG/T5050建筑机械与设备可靠性考核通则3术语和定义钢筒螺旋卷焊机Welding Machine for Spirally Rolled Steel Cylinder指将薄钢板按设定的螺旋角在胎模上卷曲并焊接成符合GB/T19685规定要求的钢简用的机器。4分类4.1型式螺旋卷焊机由放板车、芯模驱动装置、芯模组件、行走门架、圆盘式剪板机、回转门架、焊接系统、气动系统和电控系统等部件组成，示意图见图1。1一电控系统；2一放板车；3一行走门架；4一圆盘式剪板机：5一芯模；。6一回转门架：?一焊剂自动回收系统；8一全自动埋弧焊接系统；9一芯模驱动装置；10一气动系统。图1螺旋卷焊机示意图4.2型号型号表示方法如下：2
