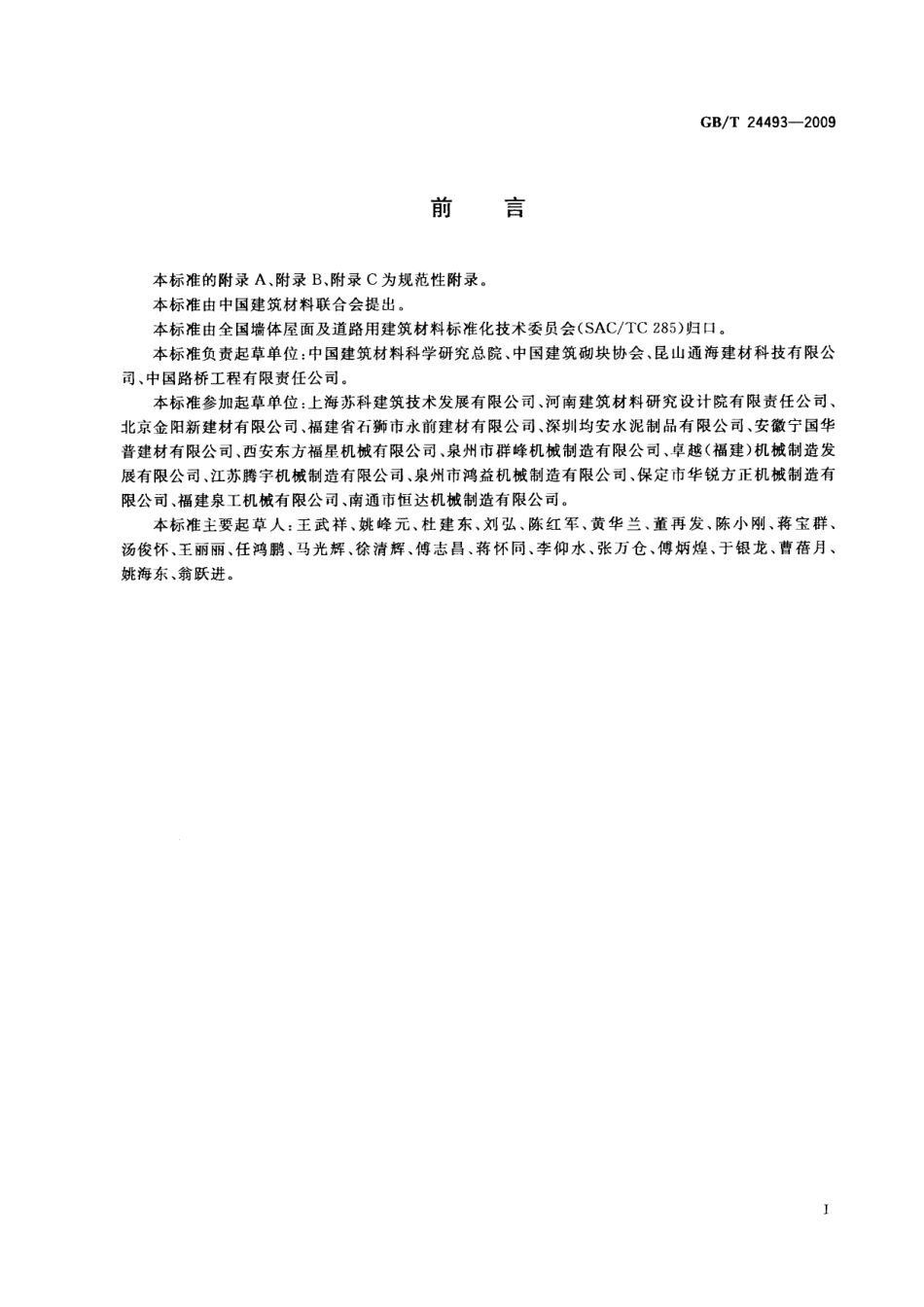

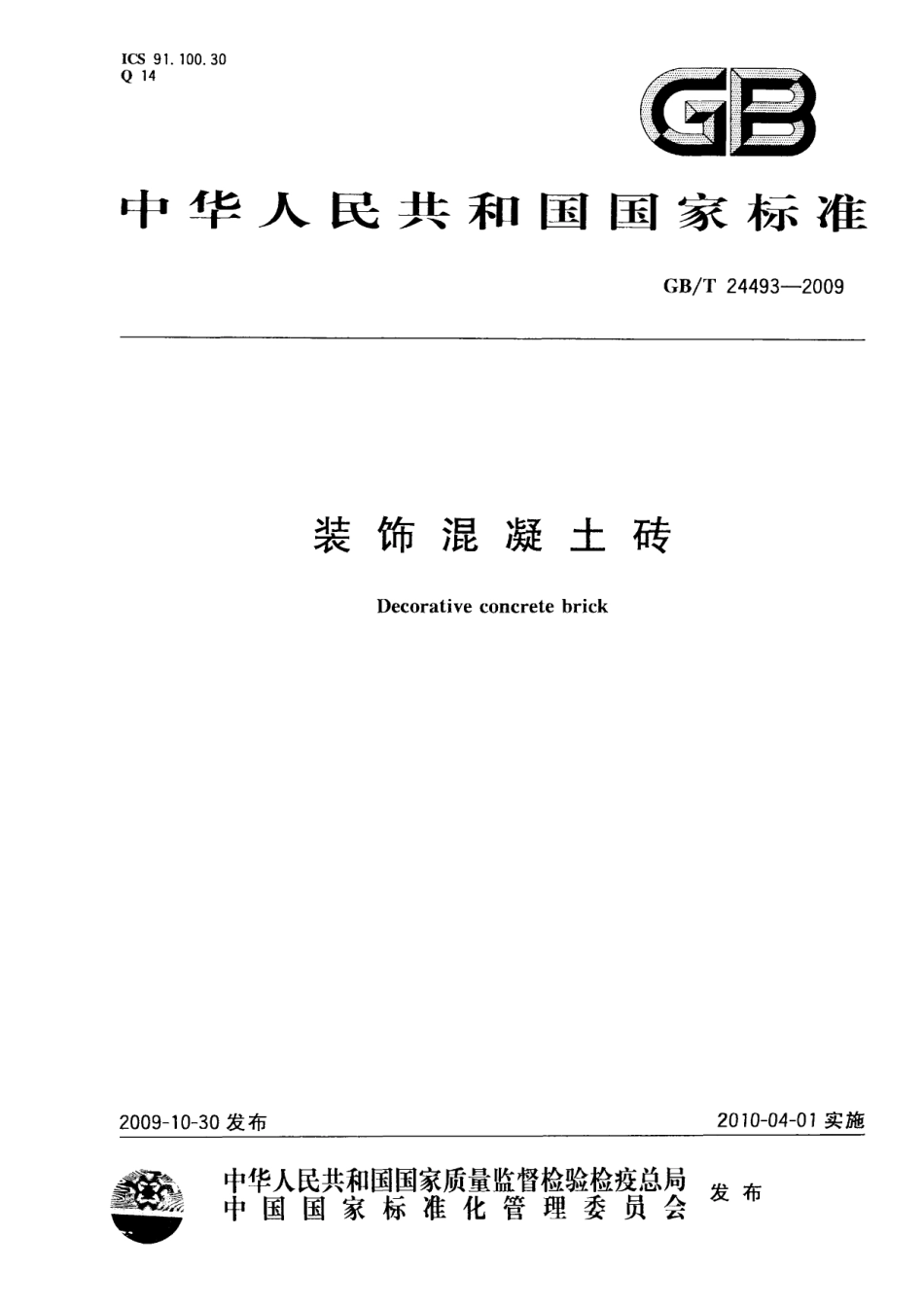

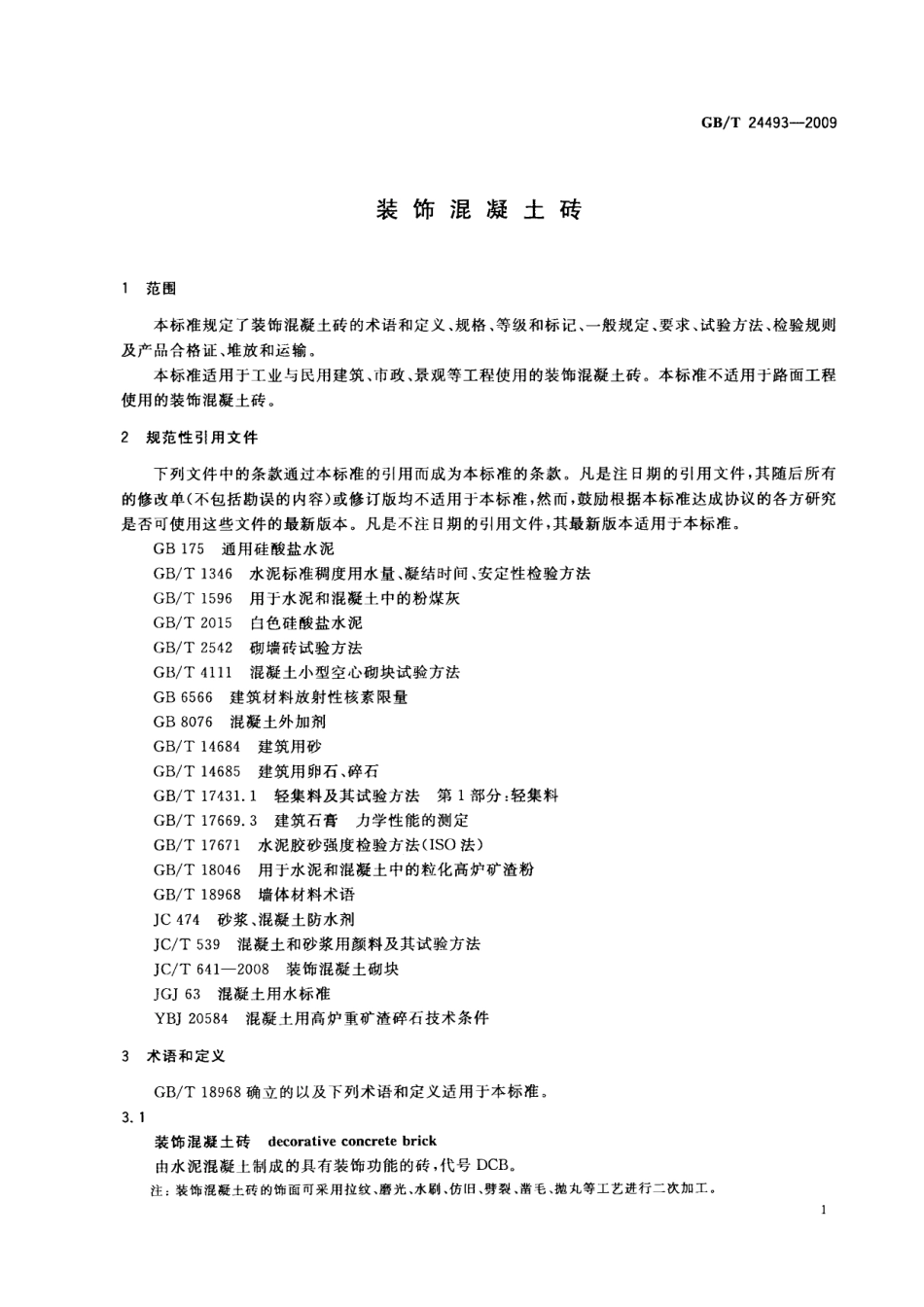

中 华 人 民 共 和 国 国 家 标 准Decorative concrete brick2009-10-30 发布_2010-04-07 实施中华人民共和国国家质量监督检验检疫总局货 中 国 国 家 标 准 化 管 理 委 员 会&$GB/T 244932009土 砖GB/T 244932009本标准的附录A、附 录B、附 录C为规范性附录。本标准由中国建筑材料联合会提出。本标准由全国墙体屋面及道路用建筑材料标准化技术委员会(SAC/TC 285)归口。本标准负责起草单位：中国建筑材料科学研究总院、中国建筑砲块协会、昆山通海建材科技有限公 司、中国路桥工程有限责任公司。本标准参加起草单位:上海苏科建筑技术发展有限公司、河南建筑材料研究设计院有限责任公司、北京金阳新建材有限公司、福建省石狮市永前建材有限公司、深圳均安水泥制品有限公司、安徽宁国华 普建材有限公司、西安东方福星机械有限公司、泉州市群峰机械制造有限公司、卓越（福建）机械制造发 展有限公司、江苏腾宇机械制造有限公司、泉州市鸿益机械制造有限公司、保定市华锐方正机械制造有 限公司、福建泉工机械有限公司、南通市恒达机械制造有限公司。本标准主要起草人：王 武 祥、姚 峰 元、杜 建 东、刘 弘、陈 红 军、黄 华 兰、董 再 发、陈小刚、蒋 宝 群、汤俊怀、王丽丽、任鸿鹏、马光辉、徐清辉、傅志昌、蒋怀同、李仰水、张万仓、傅炳煌、于银龙、曹蓓月、姚海东、翁跃进。GB/T 244932009装 饰 混 凝 土 砖1 范围本标准规定了装饰混凝土砖的术语和定义、规格、等级和标记、一般规定、要求、试验方法、检验规则 及产品合格证、堆放和运输。本标准适用于工业与民用建筑、市政、景观等工程使用的装饰混凝土砖。本标准不适用于路面工程 使用的装饰混凝土砖。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B 175通用硅酸盐水泥GB/T 1346水泥标准稠度用水量、凝结时间、安定性检验方法GB/T 1596用于水泥和混凝土中的粉煤灰GB/T 2015白色硅酸盐水泥GB/T 2542砲墙砖试验方法GB/T 4111混凝土小型空心砌块试验方法G B 6566建筑材料放射性核素限量G B 8076混凝土外加剂GB/T 1 4 6 8 4 建筑用砂GB/T 1 4 6 8 5 建筑用卵石、碎石GB/T 1 7 4 3 1.1 轻 集 料 及 其 试 验 方 法 第 1 部分:轻集料 GB/T 1 7 6 6 9.3 建筑石膏力学性能的测定 GB/T 1 7 6 7 1 水泥胶砂强度检验方法（I SO法）GB/T 1 8 0 4 6 用于水泥和混凝土中的粒化高炉矿猹粉GB/T 1 8 9 6 8 墙体材料术语J C 474砂浆、混凝土防水剂J C/T 539混凝土和砂浆用颜料及其试验方法J C/T 6 4 1 2008装饰混凝土砌块J G J 63混凝土用水标准Y B J 2 0 5 8 4 混凝土用高炉重矿渣碎石技术条件3 术语和定义GB/T 1 8 9 6 8 确立的以及下列术语和定义适用于本标准。3.1装饰混凝土砖 d e c o r at i v e c o n c r e t e b r i c k由水泥混凝土制成的具有装饰功能的砖，代 号 DC B。注：装饰混凝土砖的饰面可采用拉纹、磨光、水刷、仿旧、劈裂、凿毛、抛丸等工艺进行二次加工。1GB/T 2449320094规格、等级和标记 4.1规格装饰混凝土砖的外形通常为直角六面体，其基本尺寸见表1。其他规格尺寸可由供需双方协商确 定，但高度应不小于30 mm。表1基本尺寸 单位为毫米项 目长 度宽 度高 度尺寸3 6 0 2 9 0 2 4 0 1 9 0 1 4 02 4 0 1 9 0 1 1 5 9 01 1 5 9 0 5 34.2等级4.2.1按抗渗性分为普通型（P)和防水型（F)。4.2.2按抗压强度分为MU15、MU20、MU25、M U 30四个强度等级。4.3 标记产品按下列顺序进行标记:代号、规格尺寸、强度等级、抗渗性、标准编号。示例：规格尺寸为1 9 0 mmX9 0 mmX 5 6 mm、强度等级为MU2 0、防水型装饰混凝土砖的标记为：DC B 1 9 0 X9 0 X5 6 MU2 0 F GB/T 2 4 4 9 3 2 0 0 95原材料5.1材料 5.1.1水泥应符合GB 175、GB/T 20 15的规定。5.1.2细集料应符合GB/T 14 684的规定。5.1.3粗集料5.1.3.1碎石、卵石应符合GB/T 14 685的规定。5.1.3.2重矿渣应符合YBJ 20 584的规定。5.1.4轻集料应符合GB/T 174 31.1的规定。5.1.5色质集料可采用天然或人工的色质集料。5.1.6掺合料粉煤灰应符合GB/T 1596的规定，高炉矿渣粉应符合GB/T 180 4 6的规定。5.1.7外加剂应符合GB 80 76和JC 4 74的规定。5.1.8颜料应符合JC/T 539的规定。5.1.9 水应符合JGJ 63的规定。5.2其他规定5.2.1采用双层布料工艺生产装饰混凝土砖时，饰面层混凝土的最小厚度应不小于10 mm。5.2.2装饰混凝土砖含有孔洞时，外壁最薄处应不小于25 mm，最小肋厚应不小于15 mm。6要求6.1外观质量外观质量应符合表2的规定。2GB/T 244932009表2外观质量项百指 标弯曲/mm，不大于1装饰面无裂纹其他面裂纹延伸的投影长度累计/mm不大于30条数/条不多于1两个方向投影尺寸的最小值/mm不大于3缺棱掉角装饰面两个方向投影尺寸的最大值/mm不大于5大于以上尺寸的缺棱掉角个数/个不多于0其他面三个方向投影尺寸的最大值/mm不大于10注：有特殊装饰要求的装饰混凝土砖，不受此规定限制。6.2尺寸偏差尺寸偏差应符合表3的规定。表 3 尺寸允许偏差 单位为毫米项 目指 标长度、宽度和高度土 2注：有特殊装饰要求的装饰混凝土砖，不受此规定限制。6.3颜色、花纹6.3.单色装饰混凝土砖的装饰面颜色应基本一致，无明显色差。6.3.2双色或多色装饰混凝土砖装饰面的颜色、花纹，应满足供需双方预先约定的要求。6.4强度等级强度等级应符合表4的规定。表4抗压强度 单位为兆帕强度等级抗压强度平均值，不小于单块最小值，不小于M U 1515.012.0M U 2020.016.0M U 2525.020.0M U 3030.024.06.5吸水率防水型装饰混凝土砖的吸水率应不大于1 1%。6.6线性干燥收缩率和相对含水率线性干燥收缩率和相对含水率应符合表5的规定。表 5 线性干燥收缩率和相对含水率项 目线性干燥收缩率相对含水率潮湿中等干燥指标0.045403530注：使用地区的湿度条件:潮湿-一-系指年平均相对湿度大于75%的地区；中等一 一系指年平均相对湿度50%75%的地区;干燥系指年平均相对湿度小于50%的地区。3GB/T 2449320096.7抗渗性抗渗性应符合表6的规定。表6抗渗性 单位为毫米项 目指 标普通型（P)防水型（F)水面下降高度 1 06.8抗冻性抗冻性应符合表7的规定。表7抗冻性%使用条件抗冻指标质量损失率抗压强度损失率夏热冬暖地区D1 5夏热冬冷地区D2 55 2 5寒冷地区D3 5严寒地区D5 06.9碳化系数和软化系数碳化系数应不小于0.80;软化系数应不小于0.80。6.1 0放射性放射性应符合GB 6566的规定。7试验方法7.1外观质量和尺寸偏差外观质量和尺寸偏差试验按GB/T 254 2进行。7.2颜色、花纹7.2.1从批量中随机抽取单色装饰混凝土砖，组 成 不 小 于1 m2、近似于正方形的装饰面，在自然光照 射下，距离样品1.5 m处目测，观察色差。7.2.2从批量中随机抽取双色或多色装饰混凝土砖，组 成 不小于1 m2、近似于正方形的装饰面，同时 将订货时约定样品也组成同等面积的装饰面并列放置，在自然光照射下，距 离 样 品1.5 m处目测，观察 颜色、花纹是否基本一致。7.3抗压强度抗压强度试验方法按附录A进行。7.4吸水率吸水率试验方法按GB/T 4 111进行。7.5线性干燥收缩率和相对含水率试验方法按G B/T U l l进行。其中，线性干燥收缩率试验的测定标距为150 mm。7.6碳化系数碳化系数试验方法按附录B进行。7.7软化系数软化系数试验方法按附录C进行。7.8抗冻性抗冻性试验方法按GB/T 4 111进行。其中抗压强度试验方法按附录A进行。4GB/T 2449320097.9抗渗性7.9.1 试件制备7.9.1.1 对装饰面宽度大于1 0 0 mm的装饰混凝土砖，采用直径为1 0 0 mm的金刚石钻头直接取样。7.9.1.2对装饰面宽度小于1 0 0 mm的装饰混凝土砖，应使用防水砂浆将装饰混凝土砖粘结起来。处 理方法:将钢板(或玻璃板)置于稳固的底座上，平整面朝上，用水平仪调至水平。在其上放置1块装饰 混凝土砖，然后铺一层由4 2.5以上强度等级的普通硅酸盐水泥、适量防水剂（如 0.1 0.3份的醋酸乙 烯-乙烯共聚物胶粉或乳液）和水调制成的防水水泥净浆，将 另 1 块装饰混凝土砖平稳地压入净浆层内，使净浆层尽可能均勻，厚度不超过2 mm。调整水平后将多余的净浆沿砖棱边刮掉，静 置 2 4 h以后，再 按上述方法粘结第3块装饰混凝土砖，直至装饰面宽度大于1 0 0 mm为止。注意防水净浆不要污染装 饰面。在温度（2 0 5)C以上不通风的室内养护7 d后，再采用直径为1 0 0 mm的金刚石钻头取样。7.9.2 抗渗性试验按J C/T 6 4 1 2 0 0 8 附 录 B进行。7.10放射性放射性试验按G B 6 5 6 6 进行。8检验规则8.1检验分类装饰混凝土砖的检验分出厂检验和型式检验。8.1.1出厂检验检验项目为：外观质量、尺寸偏差、强度等级、吸水率和相对含水率。对防水型装饰混凝土砖，还须 检验抗渗性。8.1.2型式检验检验项目：第 6章除“颜色、花纹”外的其余全部项目。有下列情况之一者，必须进行型式检验：a)新产品的试制定型鉴定；b)正常生产后，原材料、配比及生产工艺改变时；c)正常生产时，每半年至少进行一次(放射性一年进行一次）；d)产品停产三个月以上恢复生产时；e)出厂检验结果与上次型式检验有较大差异时；f)国家质量监督机构提出进行型式检验要求时。8.2组批规则以用同一批原材料、同一工艺生产、同一规格尺寸、同一强度等级和花色品种的1 0 0 0 0 0 块装饰混 凝土砖为一批，不 足 1 0 0 0 0 0 块者亦按一批计。8.3抽样规则8.3.1 每批随机抽取5 0 块装饰混凝土砖做尺寸偏差和外观质量检验。8.3.2抽取尺寸偏差和外观质量检验合格的装饰混凝土砖进行其他项目检验，样品数量见表8。8.3.3 每批抽取能组成不小于1 m2 装饰面数量的装饰混凝土砖进行颜色和花纹检验。表8检验项目样 品 数 量H/B O.6H/B0.6强度等级5块10块吸水率和相对含水率3块3块干缩收缩率3块3块5GB/T 244932009表8(续)检验项目样 品 数 量H/BO.6H/B0.6抗冻性10块20块抗渗性12块12块碳化系数12块22块软化系数10块20块放射性6 kg6 kg8.4判定规则8.4.1若受检的50块装饰混凝土砖中，外观质量和尺寸偏差不符合表2和 表3的试件数量不超过 7块时，则判该批装饰混凝土砖尺寸偏差和外观质量合格。否则为不合格。8.4.2当所检项目外观质量和尺寸偏差、强度等级、吸水率、线性干燥收缩率和相对含水率、抗渗性、抗 冻性、碳化系数和软化系数、放射性检验结果分别符合8.4.1、6.46.10要求时，则判该批装饰混凝土 砖合格。否则为不合格。9
