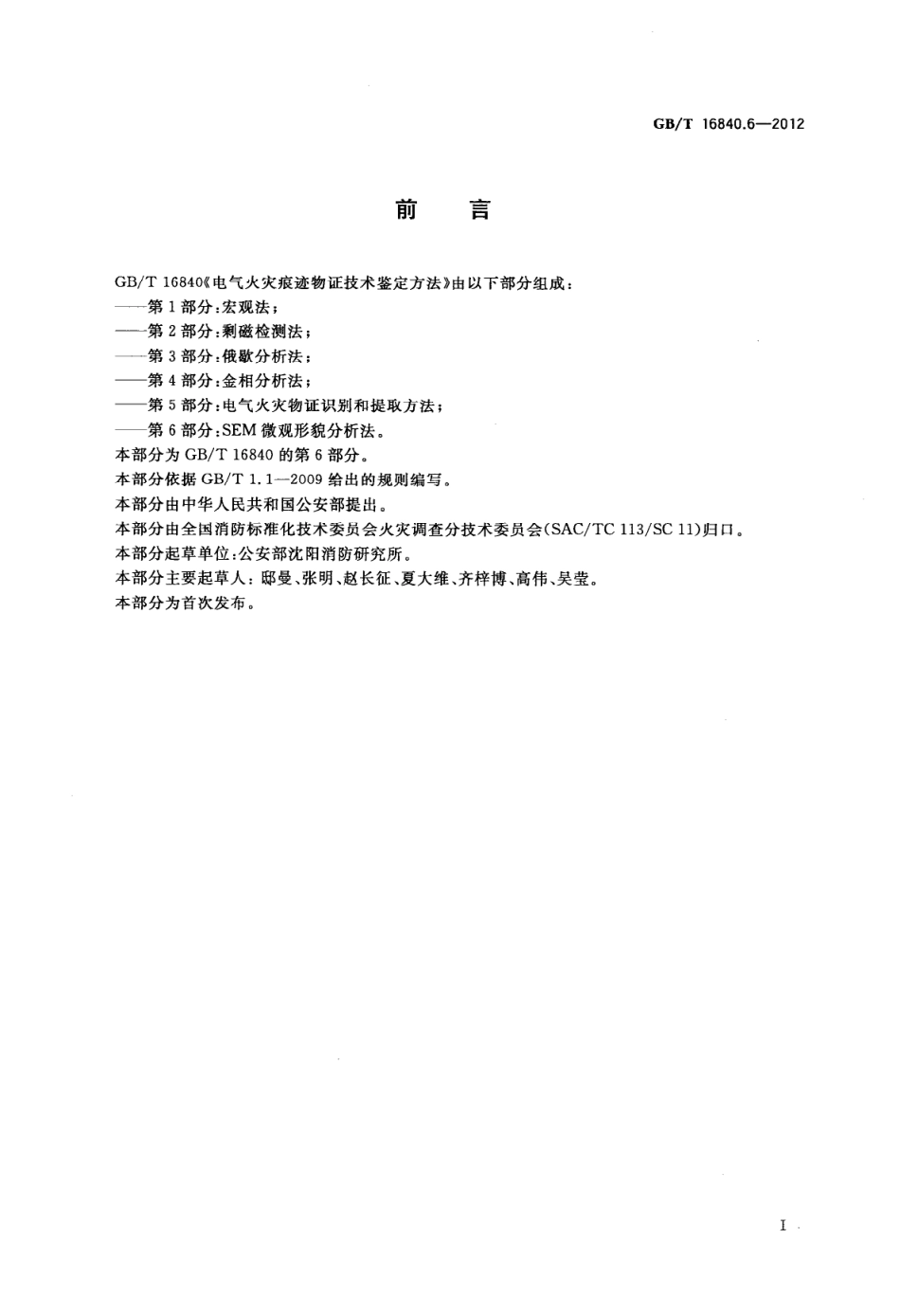

GB/T16840.6-2012前言GB/T16840电气火灾痕迹物证技术鉴定方法由以下部分组成：第1部分：宏观法；一第2部分：剩磁检测法；第3部分：俄歇分析法：第4部分：金相分析法；一第5部分：电气火灾物证识别和提取方法；第6部分：SEM微观形貌分析法。本部分为GB/T16840的第6部分。本部分依据GB/T1.1-2009给出的规则编写。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会火灾调查分技术委员会(SAC/TC113/SC11)归口。本部分起草单位：公安部沈阳消防研究所。本部分主要起草人：邸曼、张明、赵长征、夏大维、齐梓博、高伟、吴莹。本部分为首次发布。GB/T16840.6-20123.8火烧熔痕 melted mark due to fire burning受火灾现场高温作用发生熔化，在金属表面，特别是铜、铝导线上形成的熔化痕迹。3.9一次短路熔痕 primary short circuited melted mark在正常环境条件下，铜、铝导线因本身故障发生短路，在导线上形成的熔化痕迹。3.10二次短路熔痕 secondary short circuited melted mark在火灾环境条件下，铜、铝导线产生故障而引发短路，在导线上形成的熔化痕迹。3.11电热熔痕 melted mark by electric arc or current在电弧或电流的高温作用下，在金属表面或铜、铝导线上形成的熔化痕迹。4原理4.1SEM原理由电子枪发射，经会聚透镜和物镜的缩小、聚焦，形成具有一定能量、强度、斑点直径的电子束。在扫描线圈的作用下，人射电子束在样品表面按一定的时间、空间顺序作光栅式扫描。通过闪烁体等检测器接收样品中激发出的二次电子信号，再把它转变成光信号，然后经光电倍增管转变成电信号，最后由经视频放大器放大，输出，送至显像管的栅极，这样在荧光屏出现一幅亮暗程度不同，反映样品表面形貌的图像。4.2分析方法原理无论是火灾热作用还是短路电弧高温熔化，对于金属或铜、铝导线除全部烧失外，一般均能查找到残留的熔痕，其外观具有能代表当时环境条件的特征。一次短路熔痕、二次短路熔痕和电热熔痕均属于瞬间电弧高温熔化，具有熔化范围小、冷却速度快的特点。它们之间不同的是：一次短路发生在正常环境条件下，二次短路发生在火灾环境气氛条件下。而火烧熔痕是导线被火灾热作用熔化的痕迹，其作用时间、作用温度又均与短路不同，它具有受热持续时间长、火烧范围大、熔化温度低于短路电弧温度的特点。由于不同的环境产物参与了熔痕形成的全过程，从而保留了区别一次短路熔痕、二次短路熔痕及火烧熔痕的微观形貌特征。5仪器设备5.1扫描电子显微镜5.1.1分辨率SEM的分辨能力应高于10nm。5.1.2放大倍率SEM的放大倍率应为20倍100000倍之间。5.2其他所需设备超声波清洗机、金刚石切割机、离子溅射仪、鼓风干燥箱等。2
