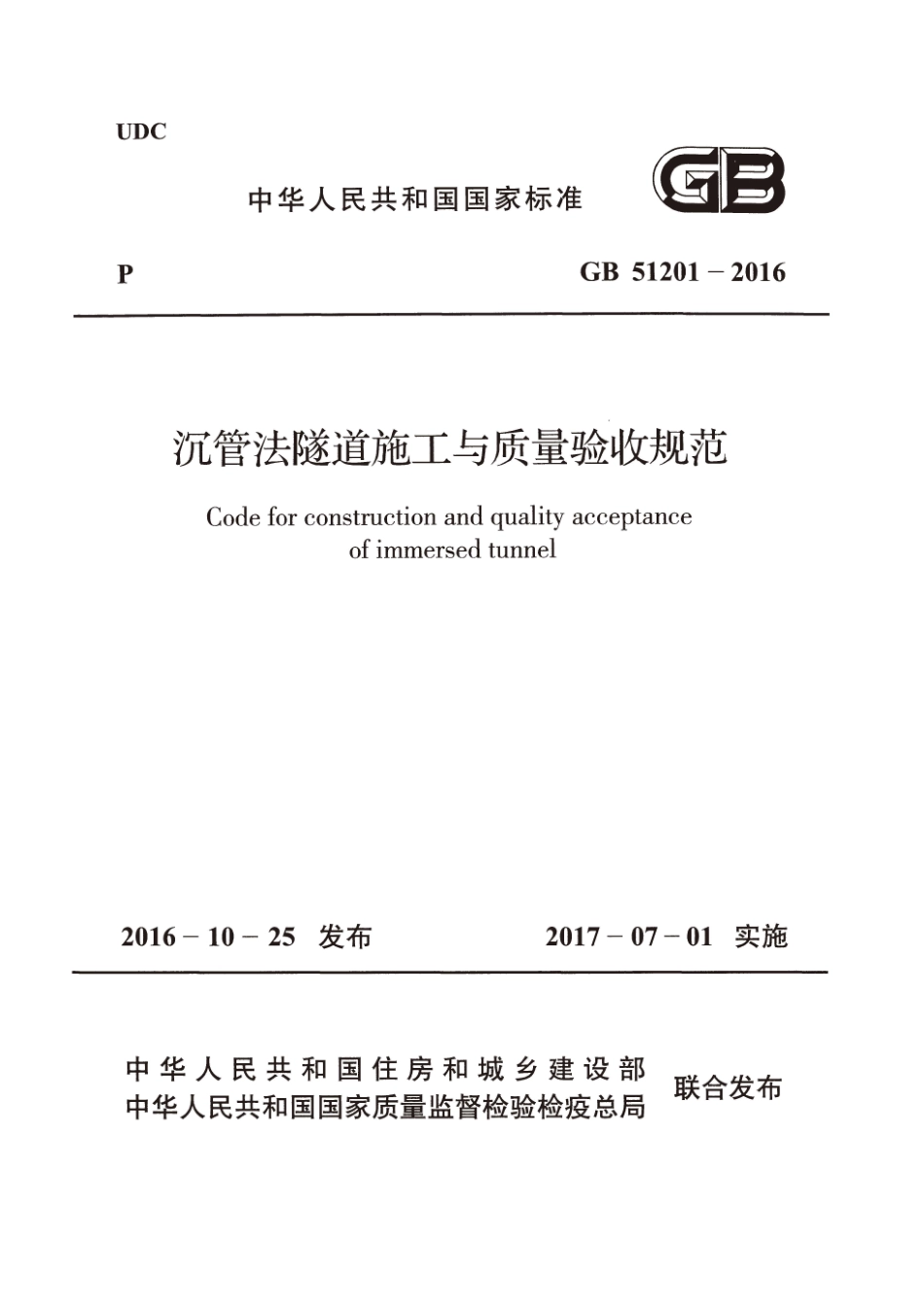

GB51201-2016 沉管法隧道施工与质量验收规范.pdf

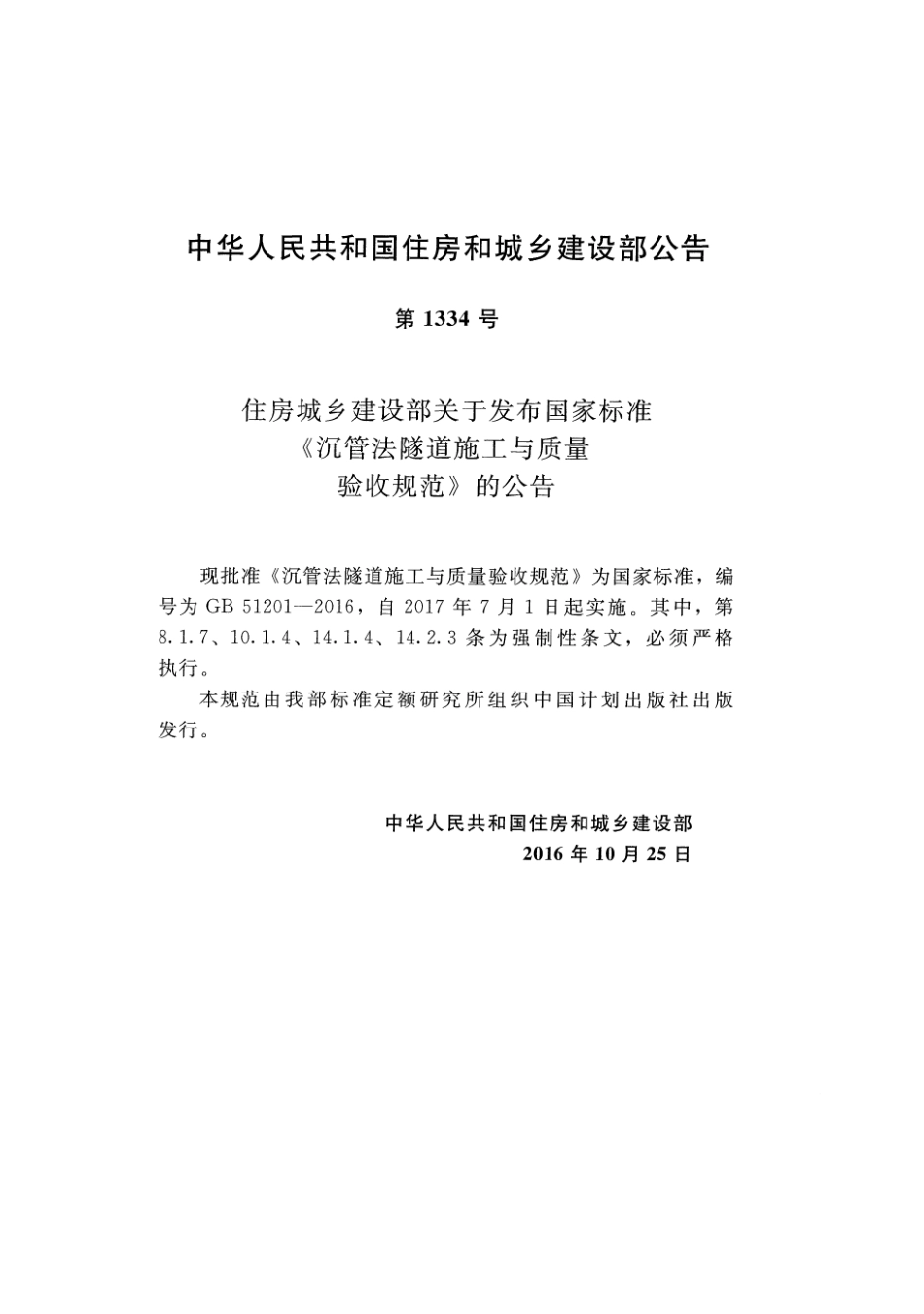

中华人民共和国住房和城乡建设部公告第1334号住房城乡建设部关于发布国家标准沉管法隧道施工与质量验收规范的公告现批准沉管法隧道施工与质量验收规范为国家标准，编号为GB51201-2016，自2017年7月1日起实施。其中，第8.1.7、10.1.4、14.1.4、14.2.3条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2016年10月25日前言根据住房城乡建设部关于印发2012年工程建设标准规范制订、修订计划的通知（建标20125号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。本规范共分15章，主要内容包括：总则、术语、基本规定、施工准备、施工测量、干坞、管节制作、基槽开挖与回填覆盖、管节地基与基础垫层施工、管节安装、接头处理、衔接段、监测、安全与环境保护和验收。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，由广州市市政集团有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送广州市市政集团有限公司（地址：广州市环市东路338号银政大厦，邮政编码：510060），以供今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：广州市市政集团有限公司交通运输部广州打捞局参编单位：上海隧道工程股份有限公司同济大学中交公路规划设计院有限公司中国铁建港航局集团有限公司广州市中心区交通项目领导小组办公室广州市市政工程监理有限公司广州市市政工程设计研究院 1 目次1总则（1)2术语（2)3 基本规定(5)4 施工准备(6)4.1 一般规定(6)4.2 前期调查(7)4.3 技术准备(8)4.4 设备、设施准备（8)4.5 施工场地与临时工程（9)5 施工测量(11)5.1 一般规定(11)5.2 控制测量(11)5.3 对接测量(14)5.4 竣工测量(15)6干坞（16)6.1 一般规定门们6.2 固定干坞(17)6.3 移动干坞.(1们6.4 检验标准门川7 管节制作(20)7.1 般规定什们7.2 混凝土性能(20)7.3 管节预制.(21)7.4 金属构件及预埋件安装（23)7.5 检验标准(24)8 基槽开挖与回填覆盖U们8.1 一般规定门川8.2 船机选择U川8.3 水下开挖门川8.4 基槽清淤门们8.5 回填覆盖(33)8.6 检验标准门川9 管节地基与基础垫层施工门门9.1 一般规定U门9.2 天然地基(37)9.3 人工地基与桩基础.(37)9.4 基础垫层(39)9.5 检验标准(41)10 管节安装（43)10.1 一般规定（刊）10.2 脑装（45)10.3 浮运前准备工作.(46)10 4 浮运（4 7)10.5 寄放（咄）10.6 沉放（崎）10.7 对接门们10.8 检验标准11 接头处理（53)11.1 一般规定（53)11.2 管节接头（53)11.3 最终接头（55)11.4 检验标准刊们12 衔接段川们 2 12.1 般规定仔们12.2 护岸工程仆们12.3 围堪工程（58)12.4 衔接段隧道结构(60)12.5 检验标准仆川口监测（63)14 安全与环境保护（66)14.1 一般规定（66)14.2 安全技术措施川门14.3 环境保护（70)15验收（72)本规范用词说明.(78)引用标准名录（79)附：条文说明 3 Contents 1 General provisions(1)2 T盯ms（2)3 Basic requirements.(5)4 Construction preparat10n(6)4.1 General reqmreme口ts（6)4.2 Preliminary mvest1gat10n(7)4.3 Technical preparat10ns(8)4.4 Equipment and facilities preparatio口（8)4.5 Construction plant and temporary project(9)5 Construction survey(11)5.1 General reqmrements(11)5.2 Control survey(11)5.3 Dockmg survey(14)5.4 Fmal survey(15)6 Dry dock(16)6.1 General reqmrements(16)6.2 Fixed dry dock(17)6.3 Mobile dock（四）6.4 Acceptance cntena(19)7 Tunnel element production(20)7.1 General reqmrements(20)7.2 Concrete properties(20)7.3 Tunnel element production(21)7.4 Installat10n of hardware embedded parts(23)4 7.5 Acceptance critena(24)8 Trench excavation and backfill(29)8.1 General req山rements（29)8.2 Ship machine select10n(30)8.3 Underwater excavation.(30)8.4 Foundation trench dredging(33)8.5 Backfill(33)8.6 Acceptance criteria(34)9 Foundation and cushion construction(37)9.1 General requirements(37)9.2 Natural foundat10n(37)9.3 Artificial foundation and pile foundation(37)9.4 Foundation cush10n(39)9.5 Acceptance criteria(41)10 Assemblage of tunnel elem巳M（43)10.1 General reqmrements(43)10.2 Outf1ttmg(45)10.3 Preparat10n work b巳foretugging(46)10.4 Floating transportation(47)10.5 Temporary moonng(48)10.6 Smkmg(48)10.7 Dockmg(50)10.8 Acceptance cntena(52)11 Joint construction(53)11.l General requirements(53)11.2 Joi丑tprocessing(53)11.3 Fmal jomt construct10n(55)11.4 Acceptance cntena(56)12 Shore connection tunnel(58)5 12.1 General requirements(58)12.2 Bank protection works(58)12 3 Temporary cofferdam.(58)12.4 Shore tunnel structure(60)12.5 Acceptance cntena(62)13 Supervisory and measuration(63)14 Construction safety and environmental protection(66)14.1 General requirements(66)14.2 Techmcal safety measures(67)14.3 E口VIrO日口1entalprotectio日(70)15 Acceptance and check(72)Explanation of wording in this code(78)List of quoted standards(79)Addition:Explanatio丑ofprovisions(81)6 2术语2.o.1 沉管法隧道immersed tunnel 在水域中主要由若干预制完成的基本结构单元，将其通过浮运、沉放、水下对接形成的隧道，又称沉管隧道、沉埋管段法隧道。2.o.2 管节element 一次或分次预制完成，可实施浮运、沉放、水下对接组成沉管结构的基本单元。2.0.3 衔接段connection tunnel 与沉管隧道两端相连接的、一般采用明挖法施工的隧道或地下构筑物。2.o.4 施工段construction segment 组成管节的纵向施工分段。2.0.5 施工缝construction joint 因设计要求或施工需要分段浇筑而在先后浇筑混凝土之间形成的接缝。2.o.6 管节接头element joint 管节与管节、管节与衔接段之间的连接结构。2.0.7 最终接头final joint,closure joint 实现沉管隧道贯通的连接结构，又称合拢接头。2.0.8 剪力键shear key 设于管节接头，限制管节或管节与衔接段间水平、竖向位移的抗剪构件。2.0.9 限位装置displacement restrictor 设于管节接头，用于限制管节或管节与衔接段间纵向位移的构件。2 2.0.10 干坞dry dock 用于管节预制的场地，可兼用于脑装、起浮、系泊，通常为固定于坞，特殊情况下利用大型半潜驳船作为管节预制、腼装的场地则称为移动干坞。2.0.11 基槽trench 用于埋置隧道的条形水下基坑。2.0.12 先铺法pre bedding method 管节沉放对接前先行完成的管节基础垫层施工方法。2.0.13 后填法post filling method 管节沉放对接后完成的管节基础垫层施工方法。通常包括砂流法、压浆法、喷砂法等，又称后铺法、充填法。2.0.14 砂流法sand flow method 通过管节侧墙、隔墙、底板预留孔压注砂（或砂与水泥熟料）充填管节底板与基槽底之间空隙形成基础垫层的方法，又称灌砂法、压砂法。2.o.15 压浆法grouting 通过管节底板预留孔灌注砂浆充填管节底板与基槽底之间空隙形成基础垫层的方法，又称灌浆法、注浆法。2.0.16 喷砂法sand jetting method 通过伸入管节底下的管道向管节底板与基槽底之间的空隙喷注砂、水混合料形成基础垫层的方法。2.0.17 腼装outfitting 管节浮运、沉放所需的临时设施及设备安装作业。一般分为一次腼装与二次栖装。2.0.18 压载水箱ballast tank 调整管节起浮、浮运、沉放过程中压载重量所采用的临时设施。2.0.19 端封墙bulkhead 为浮运、沉放和安装管节，实现管节及暗埋段临时封闭的墙体 3 3基本规定3.0.1 原材料、半成品或成品的质量应符合国家现行有关标准的规定。3.0.2 管节预制时，宜建立专业混凝土搅拌站。3.0.3 应建立健全施工技术、质量、安全生产、健康环境管理体系，制订各项施工管理制度，并贯彻执行。3.0.4 应组织有关技术管理人员深入现场调查，掌握现场情况，核对设计文件，做好充分的施工准备工作。3.0.5 施工前，应根据合同文件、设计文件、现场条件及沉管隧道工程重点、难点和工艺特点，选择合理可行的施工方法，应合理配备适用的船机、设备、机具和劳动力等资源，布置施工场地总平面并编制施工组织设计。3.0.6 施工中应加强施工测量、监测工作，实施信息化施工，必要时应开展试挖槽、垫层试验、管节大比尺或足尺模型试验等工艺性试验。3.o.7 沉管隧道施工前，应进行安全与技术交底。3.0.8 沉管隧道工程应划分为单位（子单位）工程、分部（子分部）工程、分项工程和检验批，作为工程施工质量检验和验收的基础。3.o.9 沉管隧道工程施工应采取必要的环境保护措施。5 4施工准备4.1一般规定4
