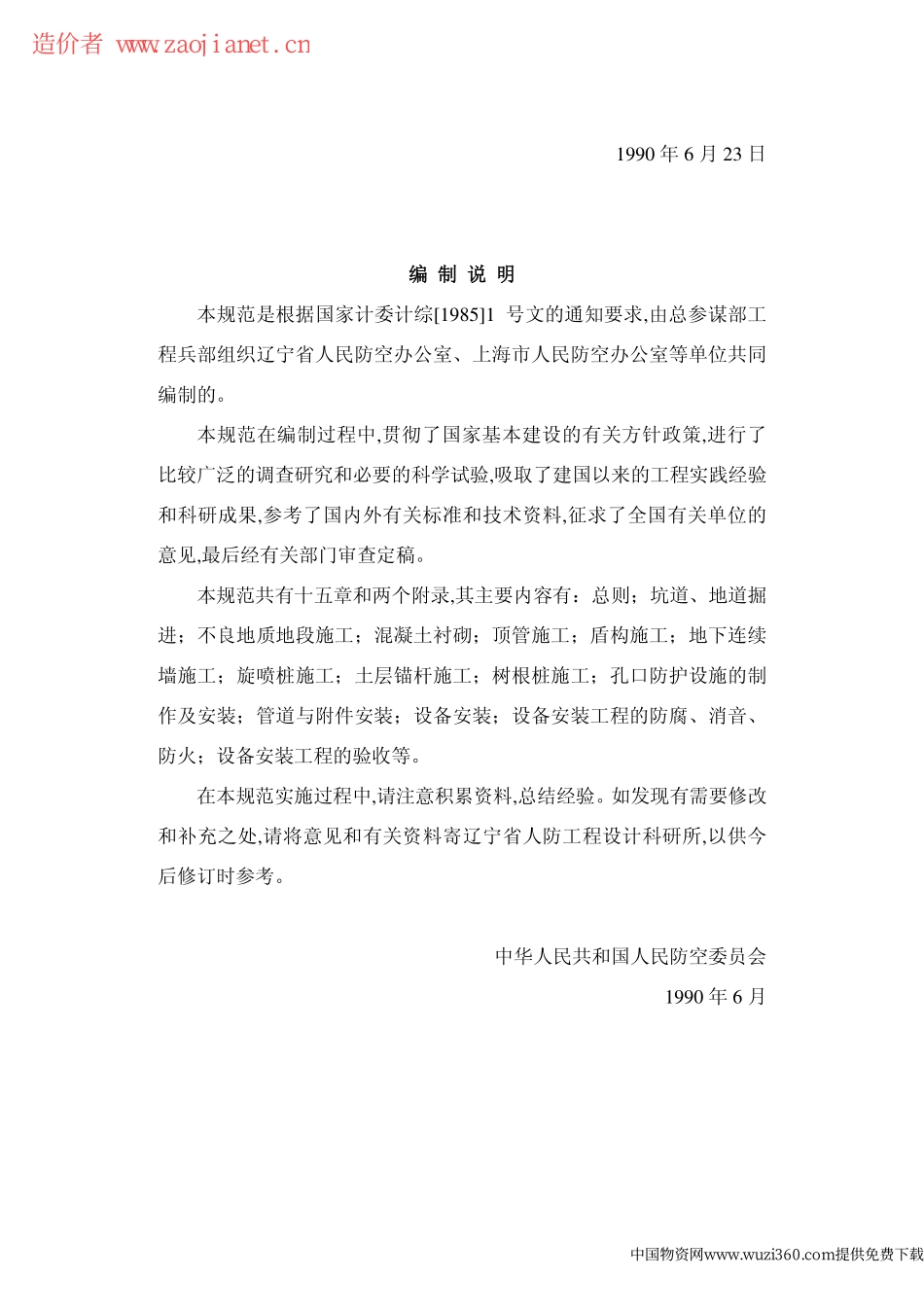

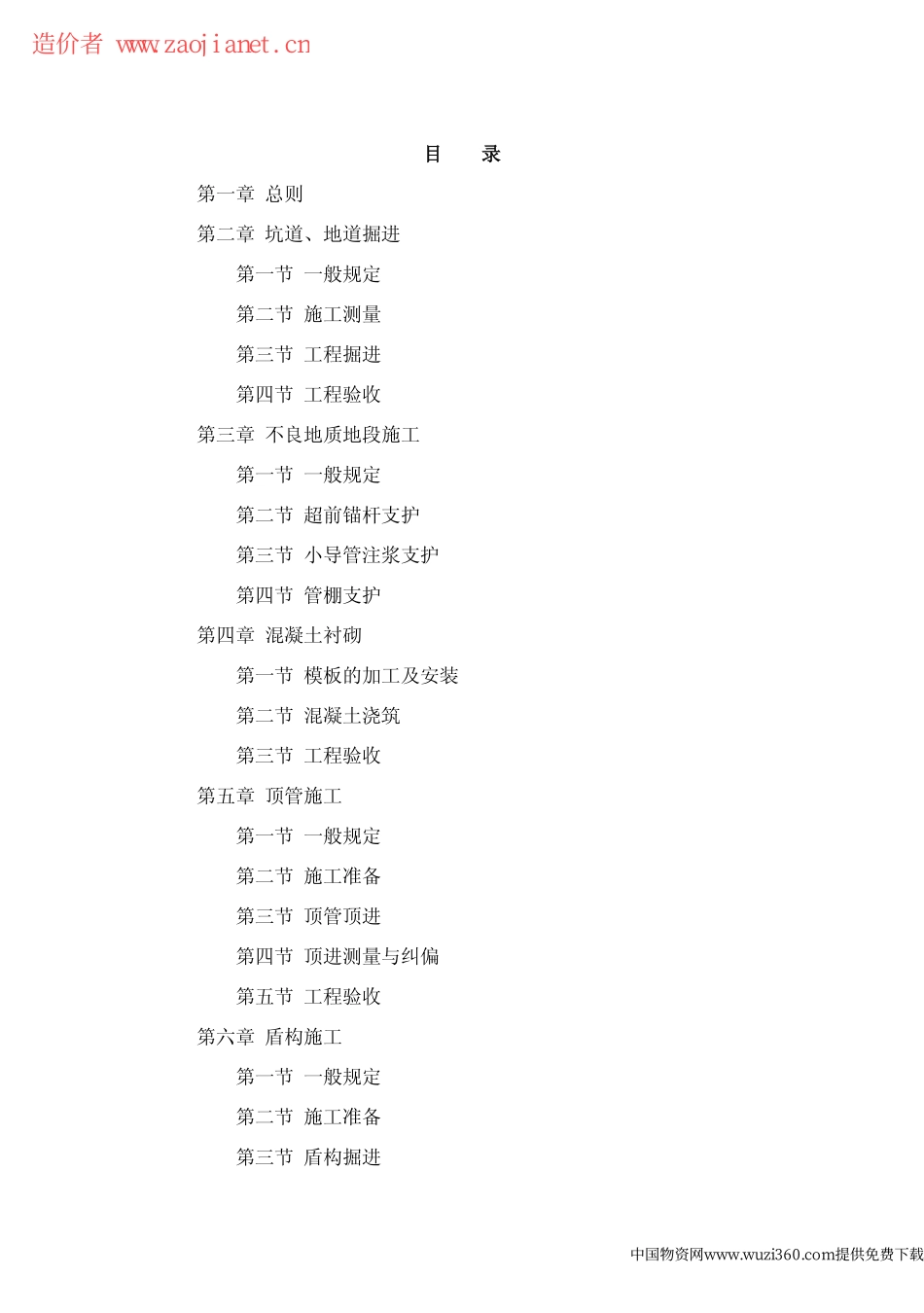

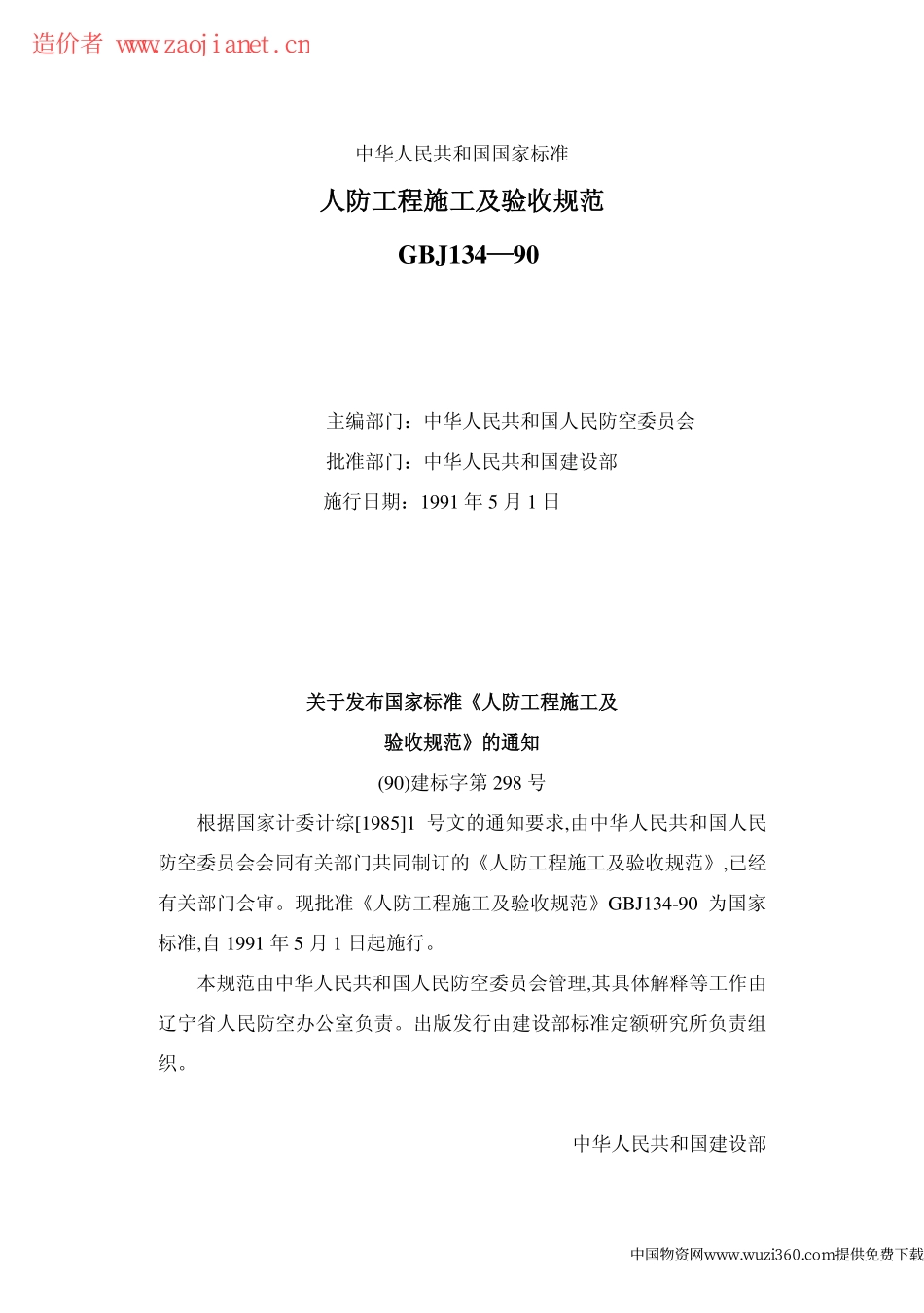

中华人民共和国国家标准 人防工程施工及验收规范人防工程施工及验收规范 GBJ13490 主编部门：中华人民共和国人民防空委员会 批准部门：中华人民共和国建设部 施行日期：1991 年 5 月 1 日 关于发布国家标准人防工程施工及关于发布国家标准人防工程施工及 验收规范的通知验收规范的通知(90)建标字第 298 号 根据国家计委计综19851 号文的通知要求,由中华人民共和国人民防空委员会会同有关部门共同制订的人防工程施工及验收规范,已经有关部门会审。现批准人防工程施工及验收规范GBJ134-90 为国家标准,自 1991 年 5 月 1 日起施行。本规范由中华人民共和国人民防空委员会管理,其具体解释等工作由辽宁省人民防空办公室负责。出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部 中国物资网w w w.w u z i360.c o m提供免费下载造价者 w w w.z a o j i a n e t.c n1990 年 6 月 23 日 编编 制制 说说 明明 本规范是根据国家计委计综19851 号文的通知要求,由总参谋部工程兵部组织辽宁省人民防空办公室、上海市人民防空办公室等单位共同编制的。本规范在编制过程中,贯彻了国家基本建设的有关方针政策,进行了比较广泛的调查研究和必要的科学试验,吸取了建国以来的工程实践经验和科研成果,参考了国内外有关标准和技术资料,征求了全国有关单位的意见,最后经有关部门审查定稿。本规范共有十五章和两个附录,其主要内容有：总则；坑道、地道掘进；不良地质地段施工；混凝土衬砌；顶管施工；盾构施工；地下连续墙施工；旋喷桩施工；土层锚杆施工；树根桩施工；孔口防护设施的制作及安装；管道与附件安装；设备安装；设备安装工程的防腐、消音、防火；设备安装工程的验收等。在本规范实施过程中,请注意积累资料,总结经验。如发现有需要修改和补充之处,请将意见和有关资料寄辽宁省人防工程设计科研所,以供今后修订时参考。中华人民共和国人民防空委员会 1990 年 6 月 中国物资网w w w.w u z i360.c o m提供免费下载造价者 w w w.z a o j i a n e t.c n目目 录录 第一章 总则 第二章 坑道、地道掘进 第一节 一般规定 第二节 施工测量 第三节 工程掘进 第四节 工程验收 第三章 不良地质地段施工 第一节 一般规定 第二节 超前锚杆支护 第三节 小导管注浆支护 第四节 管棚支护 第四章 混凝土衬砌 第一节 模板的加工及安装 第二节 混凝土浇筑 第三节 工程验收 第五章 顶管施工 第一节 一般规定 第二节 施工准备 第三节 顶管顶进 第四节 顶进测量与纠偏 第五节 工程验收 第六章 盾构施工 第一节 一般规定 第二节 施工准备 第三节 盾构掘进 中国物资网w w w.w u z i360.c o m提供免费下载造价者 w w w.z a o j i a n e t.c n 第四节 管片拼装及防水处理 第五节 压浆施工 第六节 工程验收 第七章 地下连续墙施工 第一节 一般规定 第二节 墙体施工 第三节 逆法施工 第四节 工程验收 第八章 旋喷桩施工 第九章 土层锚杆施工 第一节 一般规定 第二节 钻孔 第三节 锚杆 第四节 注浆 第五节 张拉锚固 第六节 工程验收 第十章 树根桩法施工 第一节 钻孔 第二节 钢筋笼 第三节 注浆 第四节 树根桩与基础连接 第五节 工程验收 第十一章 孔口防护设施的制作及安装 第一节 防护门、防护密闭门、密闭门门扇和门框墙的制作 第二节 防护门、防护密闭门、密闭门的安装 第三节 防护设施的包装、运输和堆放 中国物资网w w w.w u z i360.c o m提供免费下载造价者 w w w.z a o j i a n e t.c n 第四节 工程验收 第十二章 管道与附件安装 第一节 密闭穿墙短管的制作及安装 第二节 通风管道和附件的制作及安装 第三节 给水排水管道、供油管道和附件的安装 第四节 电缆、电线穿管的安装 第五节 排烟管(道)与附件的安装 第十三章 设备安装 第一节 设备基础 第二节 通风设备安装 第三节 给水排水设备安装 第四节 电气设备安装 第十四章 设备安装工程的防腐、消音、防火 第十五章 设备安装工程的验收 附录一 名词解释 附录二 本规范用词说明 附加说明 中国物资网w w w.w u z i360.c o m提供免费下载造价者 w w w.z a o j i a n e t.c n第一章第一章 总总 则则 第 1.0.1 条 为使人防工程施工符合技术先进、经济合理、安全适用、确保质量和平战结合的要求,特制定本规范。第 1.0.2 条 本规范适用于新建、扩建和改建的各类人防工程的施工及验收。第 1.0.3 条 人防工程施工前,应具备下列文件：一、工程地质勘察报告；二、完整的工程施工图纸；三、施工区域内原有地下管线、地下构筑物的图纸资料；四、经过批准的施工组织设计或施工方案；五、必要的试验资料。第 1.0.4 条 工程施工应符合设计要求。所使用的材料、构件和设备,应具有出厂合格证并符合产品质量标准；当无合格证时,应进行检验,符合质量要求方可使用。第 1.0.5 条 当工程施工影响邻近建筑物、构筑物或管线等的使用和安全时,应采取有效措施进行处理。第1.0.6条 工程施工中,对隐蔽工程应作记录,并应进行中间或分项检验,合格后方可进行下一工序的施工。第 1.0.7 条 工程在冬期施工时,应采取防冻措施。第 1.0.8 条 设备安装工程应与土建工程紧密配合,土建主体工程结束并检验合格后,方可进行设备安装。第1.0.9条 人防工程施工及验收,除应遵守本规范外,尚应符合国家现行有关标准规范的规定。第二章第二章 坑道、地道掘进坑道、地道掘进 第一节第一节 一般规定一般规定 中国物资网w w w.w u z i360.c o m提供免费下载造价者 w w w.z a o j i a n e t.c n 第 2.1.1 条 本章适用于岩层中坑道、地道的掘进施工及验收。第 2.1.2 条 穿越建筑物、构筑物、街道、铁路等的坑道、地道掘进时,应采取连续作业和可靠的安全措施。第 2.1.3 条 坑道、地道的轴线方向、高程、纵坡和口部位置均应符合设计要求。第 2.1.4 条 通过松软破碎地带的大断面坑道、地道,宜采用导洞超前掘进的施工方法。导洞超前长度应根据地质情况、导洞的布置和通风条件等因素经综合技术经济比较后确定。第 2.1.5 条 坑道、地道掘进时,应采取湿式钻孔、洒水装碴和加强通风等综合防尘措施。第二节第二节 施工测量施工测量 第 2.2.1 条 施工中应对轴线方向、高程和距离进行复测。复测应符合下列要求：一、复测轴线方向时,每个测点应进行两个以上测回；二、复测高程时,水准测量的前后视距宜相等,水准尺的读数应精确到毫米；三、复测两标桩之间轴线长度时,应采用钢尺测量,其偏差不应超过0.2。第 2.2.2 条 口部测量应符合下列要求：一、应根据口部中心桩测设底部起挖桩和上部起挖桩；在明显和便于保护的地点设置水准点,并应设高程标志；二、在距底部起挖桩和上部起挖桩 3m 以外,宜各设一对控制中心桩；三、在洞口掘进 5m 以后,宜在洞口底部埋设标桩。第 2.2.3 条 坑道、地道掘进必须标设中线和腰线,并应符合下列要求：一、宜采用经纬仪标设坑道、地道的方向。当采用经纬仪标设方向中国物资网w w w.w u z i360.c o m提供免费下载造价者 w w w.z a o j i a n e t.c n时,宜每隔 30m 设一组中线,每组不应少于 3 条,其间距不宜小于 2m；二、宜采用水准仪标设坑道、地道的坡度。当采用水准仪标设坡度时,宜每隔 20m 设 3 对腰线点,其间距不宜小于 2m；三、坑道、地道掘进时,每隔 100m 应对中线和腰线进行一次校核。第三节第三节 工程掘进工程掘进 第 2.3.1 条 坑道、地道掘进应采用光面爆破。光面爆破的爆破参数,可按下列规定采用：一、炮孔深度为 1.83.5m；二、周边炮孔间距为 350600mm；三、周边炮孔密集系数为 0.51.0；四、周边炮孔药卷直径为 2025mm；五、当采用 2 号岩石硝铵炸药时,周边炮孔单位长度装药量：软岩为70120g/m,中硬岩为 200300g/m；硬岩为 300350g/m。第 2.3.2 条 当掘进对穿、斜交、正交坑道、地道时,必须有准确的实测图。当两个作业面相距小于或等于 15m 时,应停止一面作业。第 2.3.3 条 钻孔作业应符合下列要求：一、钻孔前应将作业面清出实底；二、必须采用湿式钻孔法钻孔,其水压不得小于 0.3MPa,风压不得小于 0.5MPa；三、严禁沿残留炮孔钻进。第 2.3.4 条 爆破作业应符合下列要求：一、严禁采用不符合产品标准的爆破材料；二、过期的爆破材料,必须经过检验,符合质量要求时方可使用；三、在有地下水的地段,所用爆破材料应符合防水要求。第 2.3.5 条 坑道、地道掘进宜采用火花起爆或电力起爆。当采用火中国物资网w w w.w u z i360.c o m提供免费下载造价者 w w w.z a o j i a n e t.c n花起爆时,每卷导火索在使用前均应将两端各切去 50mm,并从一端取 1m作燃速试验；导火索的长度应根据点火人员在点燃全部导火索后能隐蔽到安全地点所需的时间确定,但不得小于 1.2m。当采用电力起爆时,电雷管使用前,应进行导电性能检验,输出电流不应大于 50mA；在同一爆破网路内,当电阻小于 1.2时,雷管的电阻差不应大于 0.2；当电阻为 1.22时,电阻差不应大于 0.3；电爆母线和连接线必须采用绝缘导线。第 2.3.6 条 当施工现场的杂散电流值大于 30mA 时,不宜采用电力起爆。当受条件限制需采用电力起爆时,应采取下列防杂散电流的措施：一、检查电气设备的接地质量；二、爆破导线不得有破损和裸露接头；三、应采用紫铜桥丝低电阻电雷管或无桥丝电雷管,并应采用高能发爆器引爆。第 2.3.7 条 运输轨道的铺设,应符合下列要求：一、钢轨型号：人力推斗车不宜小于 8kg/m,机车牵引不应小于15kg/m；二、线路坡度：人力推斗车不宜超过 15,机车牵引不宜超过 25,洞外卸碴线尽端应设有 510的上坡段；中国物资网w w w.w u z i360.c o m提供免费下载造价者 w w w.z a o j i a n e t.c n 中国物资网w w w.w u z i360.c o m提供免费下载造价者 w w w.z a o j i a n e t.c n 第2.4.2条 毛洞局部超挖不得大于150mm,且其累计面积不得大于毛洞总面积的 15%。第2.4.3条 毛洞中心线局部偏移不得超过200mm,且其累计长度不得中国物资网w w w.w u z i360.c o m提供免费下载造价者 w w w.z a o j i a n e t.c n大于毛洞全长的 15%。第 2.4.4 条 毛洞坡度局部偏差不得超过 20%,且其累计长度不得大于毛洞全长的 20%。第三章第三章 不良地质地段施工不良地质地段施工 第一节第一节 一般规定一般规定 第 3.1.1 条 当坑道、地道掘进后围岩自稳时间不能满足支护要求时,宜采用先加固后掘进的方法。第 3.1.2 条 工程通过不良地质地段,应符合下列要求：一、宜采用风镐等机械挖掘；二、当采用爆破掘进时,应打浅眼、放小炮,并应控制掘进进尺和炮孔装药量；三、应采用新奥法,边掘进,边量测,边衬砌；四、当不采用全断面掘进时,掘进后应立即进行临时支护,并应根据支护状况和量测结果,再进行全断面掘进和永久衬砌；五、当工程上方有建筑物、构筑物时,在掘进过程中应测量围岩的位移、地面的沉降量和锚杆、喷层等的受力状况。第二节第二节 超前锚杆支护超前锚杆支护 第 3.2.1 条 在未扰动而破碎的岩层、结构面裂隙发育的块状岩层或松散渗水的岩层中掘进坑道、地道,宜采用超前锚杆支护。第3.2.2条 超
