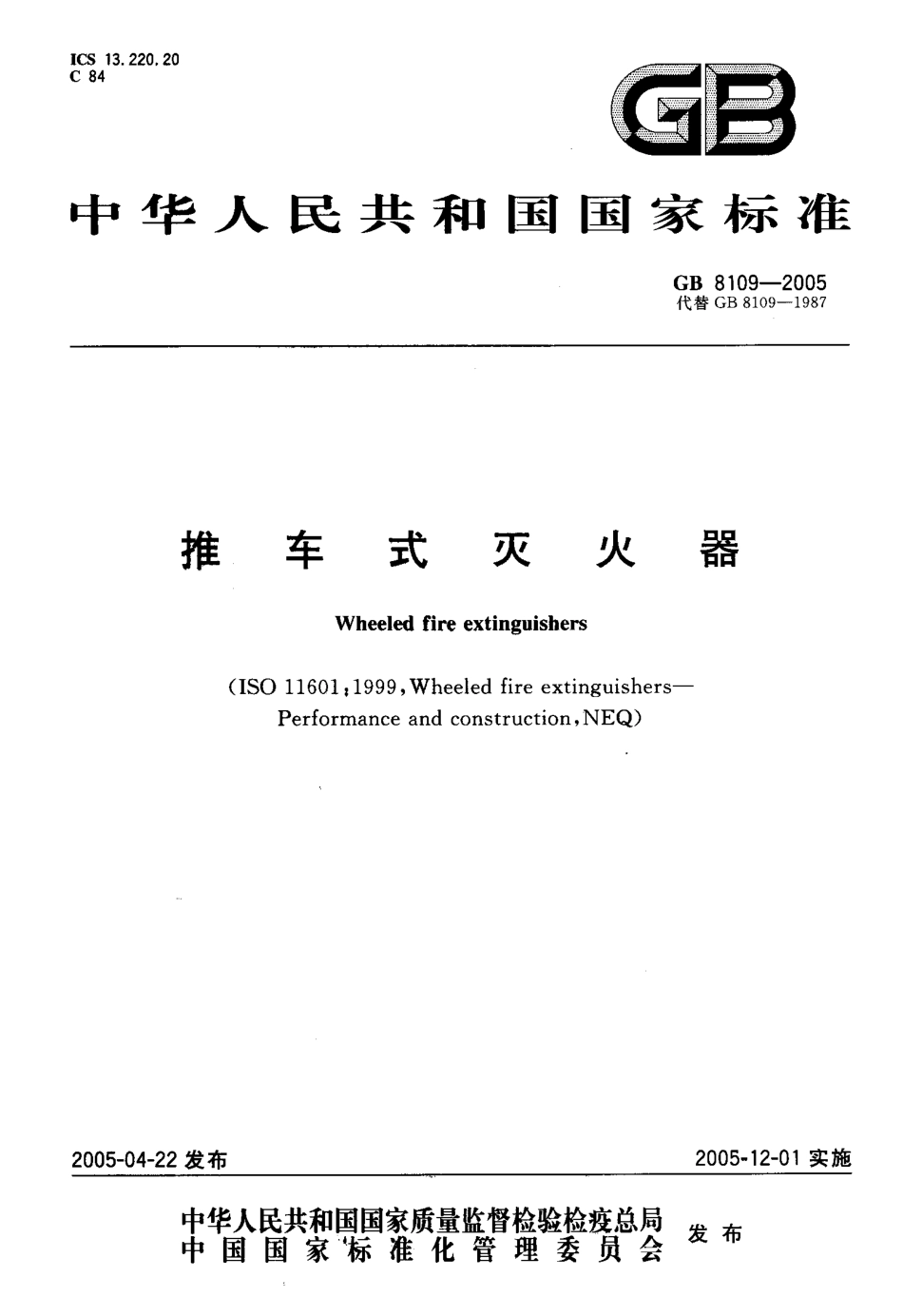

I CS 1 3.2 2 0.2 0C 8 4看黔中 华 人 民 共 和 国 国 家 标 准GB 81 0 9-2 0 0 5代 替 GB 8 1 0 9-1 9 8 7推车式灭火器Wh e e l e d f i r e e x t i n g u i s h e r s(I S O 1 1 6 0 1:1 9 9 9,Wh e e l e d f i r e e x t i n g u i s h e r s-P e r f o r ma n c e a n d c o n s t r u c t i o n,NE W2 0 0 5-0 4-2 2 发布2 0 0 5-1 2-0 1 实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 龟标 准 化 管 理 委 员 会发 布GB 8 1 0 9-2 0 0 5目次前言 11 范围 ，12 规范性引用文件 ，13术语和定义 .14 分类，“二 ，】甲 甲 ，一 35 灭火剂、驱动气体、充装量和型号 ，46 性能要求 ，57 试验方法 .，98 检验规则 1 69 标志和颜色 ，。.1 61 0 手册 .，1 9附录A(规范性附录)灭火剂代号和特定的灭火剂特征代号 ，2 1附录B(规范性附录)推车式灭火器检验规则 ，甲 ，甲，.2 2G B 8 1 0 9-2 0 0 5前言 本标准中第 5章(除5.3.3外)、第 6章和第 日 章(除 9.1 外)为强制性的条款，其余为推荐性的条款。本标准与I S O 1 1 6 0 1:1 9 9 9 推车式灭火器 性能和结 构 的 一致性程度为 非等效。根据我国的资源情况和实践证明，在 A,B类火试验用燃油和木材上作了保留，这样的保留不妨碍标准的技术水平。本标准与I S O 1 1 6 0 1:1 9 9 9的编写格式及顺序上有差异，并增加了检验规则一章、附录 A和附录 B.本标准代替 G B 8 1 0 9-1 9 8 7(推车式灭火器性能要求和试验方法。本标准与前版标准相比:将 G A 1 0 7-1 9 9 5 推车式二氧化碳灭火器,G A 7 7.1-1 9 9 4 推车式 1 2 1 1灭火器,G A 7 7.2-1 9 9 4 推车式化学泡沫灭火器 和GA 7 7.3-1 9 9 4(推车式干粉灭火器 等标准的有关性能参数、技术要求和试验方法纳人了本标准，在编写格式及顺序上作了修订，增加了第 2 章规范性引用文件、第 5 章灭火剂、驱动气体、充装量和型号、6.8喷射的电绝缘性能、第 9 章标志和颜色和第 1 0章手册，同时将标准的名称更名为 推车式灭火器。本标准中附录 A和附录B为规范性附录.本标准实施之日起，G A 1 0 7-1 9 9 5,G A 7 7.1-1 9 9 4,G A 7 7.2-1 9 9 4和 G A 7 7.3-1 9 9 4等标准废止。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第五分技术委员会归口。本标准起草单位:公安部上海消防研究所。本标准主要起草人:李跃伟、康鸿翔、邵国平、毛毅平、陈兴璐。本标准于 1 9 8 7年 7月首次发布。GB 8 1 0 9-2 0 0 5推车式灭火器范围 本 标 谁规 定了 推 车 式 灭 火 器的 定义、分 类、灭 火 剂、驱 动 气 体、充 装量 和 型 号、性能 要 求、试 验 方 法、检验规则和标志等要求。本标准适用于总质量大于 2 5 k g，但不大于4 5 0 k g的推车式灭火器。本标准不适用于灭D类火的推车式灭火器。规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B 4 0 6 5 二氟一氯一澳甲烷灭火剂 G B 4 0 6 6.1 干粉灭火剂第 1 部分:B C干粉灭火剂(G B 4 0 6 6.1-2 0 0 4,I S O 7 2 0 2:1 9 8 7,N E Q)G B 4 0 6 6.2 干粉灭火剂第 2部分:AB C干粉灭火剂(G B 4 0 6 6.2-2 0 0 4,I S O 7 2 0 2:1 9 8 7,N E Q)G B 4 3 5 1.1 手提式灭火器 第 1 部分:性能 和结构要求 G B 4 3 9 6 二氧化碳灭火剂 GB 5 0 9 9 钢质无缝气瓶(G B 5 0 9 9-1 9 9 4,n e q I S O 4 7 0 5:1 9 8 3)GB 5 1 0 0 钢质焊接气瓶(G B 5 1 0 0-1 9 9 4,n e q I S O 4 7 0 6:1 9 8 9)G B 6 0 5 1 三氟一漠甲烷灭火剂(1 3 0 1 灭火剂)G B/T 1 1 6 4 0 铝合金无缝气瓶 G B 1 5 3 0 8 泡沫灭火剂通用技术条件术语和定义 下列术语和定义适用于本标准。3.1 推车式灭 火器 w h e e l e d f i r e e x t i n g u i s h e r 指装有轮子的可由一人推(或拉)至火场，并能在其内部压力作用下，将所装的灭火剂喷出以扑救火灾的灭火器具。3.2 有效喷射时间 e f f e c t i v e d i s c h a r g e t i m e 在喷射控制阀完全开启状态下，自灭火剂从喷嘴喷出开始至喷射流的气态点出现的这段时间。3.3 完全喷射c o m p l e t e d i s c h a r g e 在喷射控制阀保持完全开启的状态下，当推车式灭火器喷射达到内部压力与外部压力相等时，称为完全喷射。3.4 喷射距离 b u l k r a n g e 在喷射控制阀完全开启状态下，当灭火剂被喷出5 0%时，喷射流的最远点至推车式灭火器喷嘴之间的距离。GB 81 0 9-2 0 0 53.5 喷射滞后时间 d e l a y e d-a c t i o n t i m e o f d i s c h a r g e 从推车式灭火器的操作机构开启或达到相应的开启状态时起，至灭火剂从喷嘴开始喷出的这段时间。3.6 喷射剩余率 r a t e o f r e s i d u a l e x t i n g u i s h i n g m e d i u m 在完全喷射后，推车式灭火器内部剩余的灭火剂量相对于原始充装量的质量百分比。3.7 工作压力(P s)s e rv i c e p r e s s u re 按额定充装和加压的推车式灭火器在 2 0 环境中至少放置 1 8h 后的内部平衡压力。3.8 最大工作压力(P _)m a x i mu m s e rvic e p r e s s u r e 按额定充装和加压的推车式灭火器在 5 5 环境中至少放置 1 8 h 后的内部平衡压力。3.9 水压试验压力(只)t e s t p r e s s u re 推车式灭火器的筒体(或瓶体)进行水压试验时加压的压力。3.1 0 最小爆破压力(P)mi n i m u m b u r s t p r e s s u re 推车式灭火器的承压部件进行爆破试验时被加压至破裂时的压力。3.1 1 A类火c l a s s A 固体有机物质燃烧的火，通常燃烧后会形成炽热的余烬。3.1 2 B类火c l a s s B 液体或可熔化固体燃烧的火。3.1 3 C类火c l a s s C 气体燃烧的火。3.1 4 D类火c la s s D 金属燃烧 的火。3.1 5 推车贮气瓶式灭火 器 g a s c a r t r i d g e e x t i n g u i s h e r 灭火剂由推车式灭火器上的贮气瓶释放的压缩气体或液化气体的压力驱动的推车式灭火器。3.1 6 推车贮压式灭火器 s t o r e d-p r e s s u r e e x t i n g u i s h e r 灭火剂由贮存于推车式灭火器同一容器内的压缩气体或灭火剂蒸气压力驱动的推车式灭火器。3.1 7 洁净气体灭火剂 c l e a n a g e n t 非导电的气体或汽化液体的灭火剂，这种灭火剂能蒸发，不留残余物。3.1 8 充装密度 f i l l d e n s i t y 每升容积中充装的灭火剂质量(以k g 为计量单位)。GB 8 1 0 9-2 0 0 53.1 9 气态点 g a s p o i n t 推车式灭火器的喷射流由从主要喷射灭火剂转换到主要喷射驱动气体时的转换点。3.2 0 驱动气体p rop e l l a n t 用于喷射灭火剂的不可燃烧的压力气体。3.2 1 单位产品u n i t 为实现抽样检查的需要而划分的基本单位，单个推车式灭火器为单位产品3.2 2 批b a t c h 在一个生产班中用相同的材料在相同生产线上生产出的相同单位产品的总体。3.2 3 检查批i n s p e c t i o n b a t c h 为实施抽样检查汇集起来的单位产品。3.2 4 样本单位s a m p l i n g u n i t 从批中随机抽取用于检查的单位产品。3.2 5 样本 s a m p l e 样本单位的全体。3.2 6 样本大小 s a m p l e s i z e 样本中包含的样本单位数。3.2 7 不合格d e f e c t 单位产品的质量特性不符合规定的要求。3.2 8 初检查 o r i g i n a l i n s p e c t i o n 对提交的检查批进行的第 1次检查。经第 1次检查被拒收的批经返工后再次提交检查不算初检查。分类 按充装的灭火剂分类目前，推车式灭火器的类型如下:推车式水基型灭火器;推车式干粉灭火器;推车式二氧化碳灭火器;推车式洁净气体灭火器。注1:推车式水基型灭火器可以包括清水或带添加剂的水，如润湿剂、增稠剂、阻燃剂或发泡剂等等。注2:干粉可以是 B C型或 A B C型注 3;洁净气体灭火剂的生产和使用受蒙特利尔协定或国家法律和法规的控制。按驱动灭火荆 的型式分类推 车贮气瓶式灭 火器;GB 8 1 0 9-2 0 0 5推车贮压式灭火器5 灭火荆、驱动气体、充装f和型号5.1 灭火剂5.1.1 二妞化碳灭火剂 推车式灭火器中使用的二氧化碳灭火剂应符合 G B 4 3 9 6,5.1.2 洁净气体灭火剂 推车式灭火器中使用的洁净气体灭火剂应符合 G B 4 0 6 5 或 G B 6 0 5 1，或其他相关的标准。5.1.3 干粉灭火荆 推 车 式 灭 火器 中 使 用的 干 粉 灭 火 剂应 符 合G B 4 0 6 6.1,G B 4 0 6 6.2 和 其 他 相 关 的 标准。5.1.4 泡沫原液 推车式灭火器中使用的泡沫原液应符合GB 1 5 3 0 8和其他相关的标准。5.2 驱动气体 用于贮压式和贮气瓶式推车式灭火器的驱动气体应是具有最大露点一5 5 的空气、氢气、二氧化碳、氦气、氮气或这些气体的混合气体 注:用于贮压式水基型推车式灭火器的驱动气体不需要满足露点的要求5.3 充装f5.3.1 充装密度 推车 式二氧 化碳灭火器的充装密度不应大于。.7 4 k g/L,推车式洁净气体灭火器的充装密度不应大于推车式灭火器筒体设计的充装密度值。5.3.2 充装误差 推车式灭火器的灭火剂充装误差应符合下列要求:推车式水基型灭火器:额定充装量的一5%-0%e推车式干粉灭火器:额定充装量的一2%+2%。推车式二氧化碳灭火器和推车式洁净气体灭火器:额定充装量的一5%-0%,5.3.3 额定充装f 下面是推荐的推车式灭火器的额定充装量(即规格):推车式水基型灭火器:2 0 L,4 5 L,6 0 L和1 2 5 L,推车式干粉灭火器:2 0 k g,5 0 k g,1 0 0 k g 和1 2 5 k g,推车式二氧化碳灭火器和推车 式洁净气体灭火 器:1
