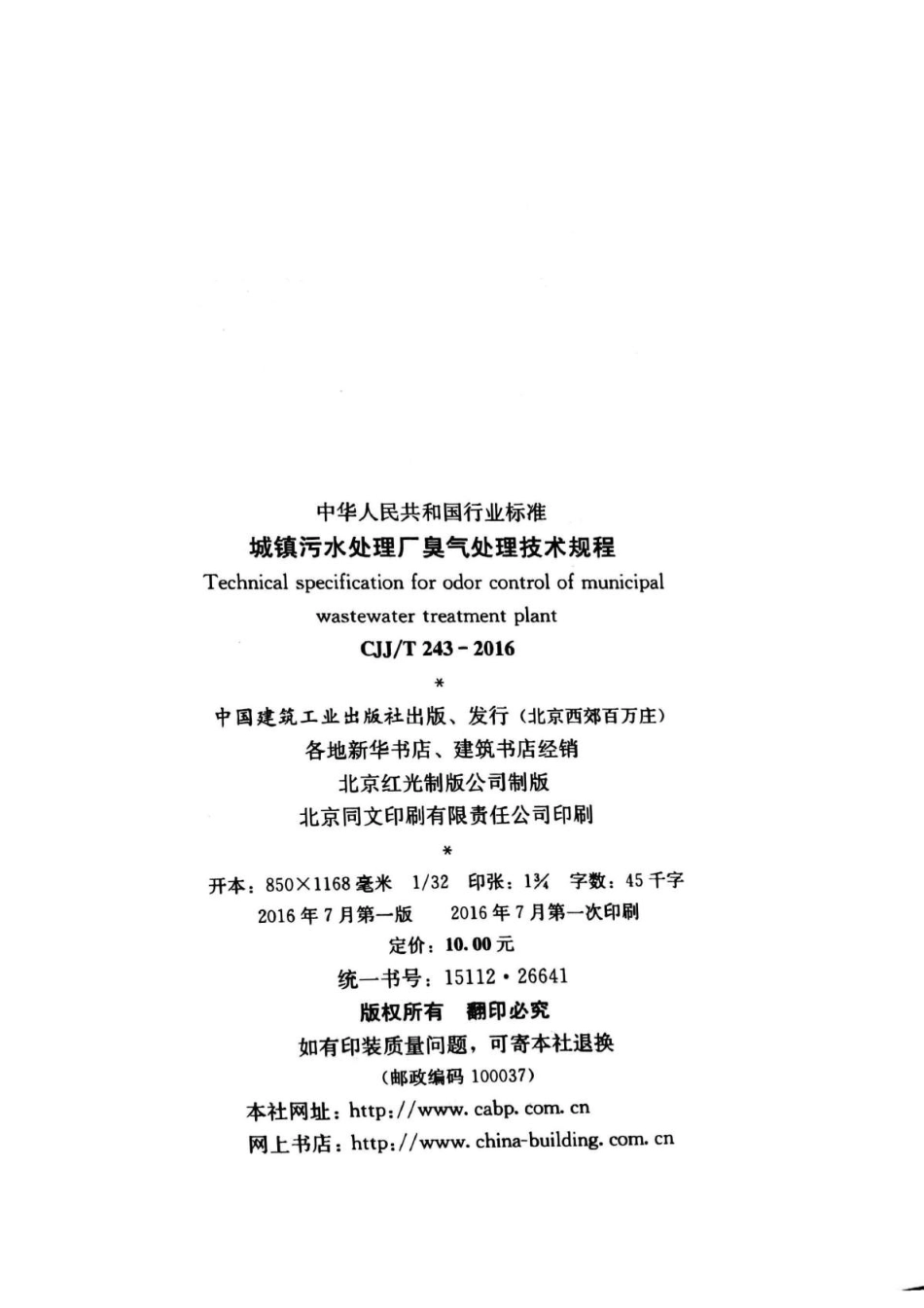

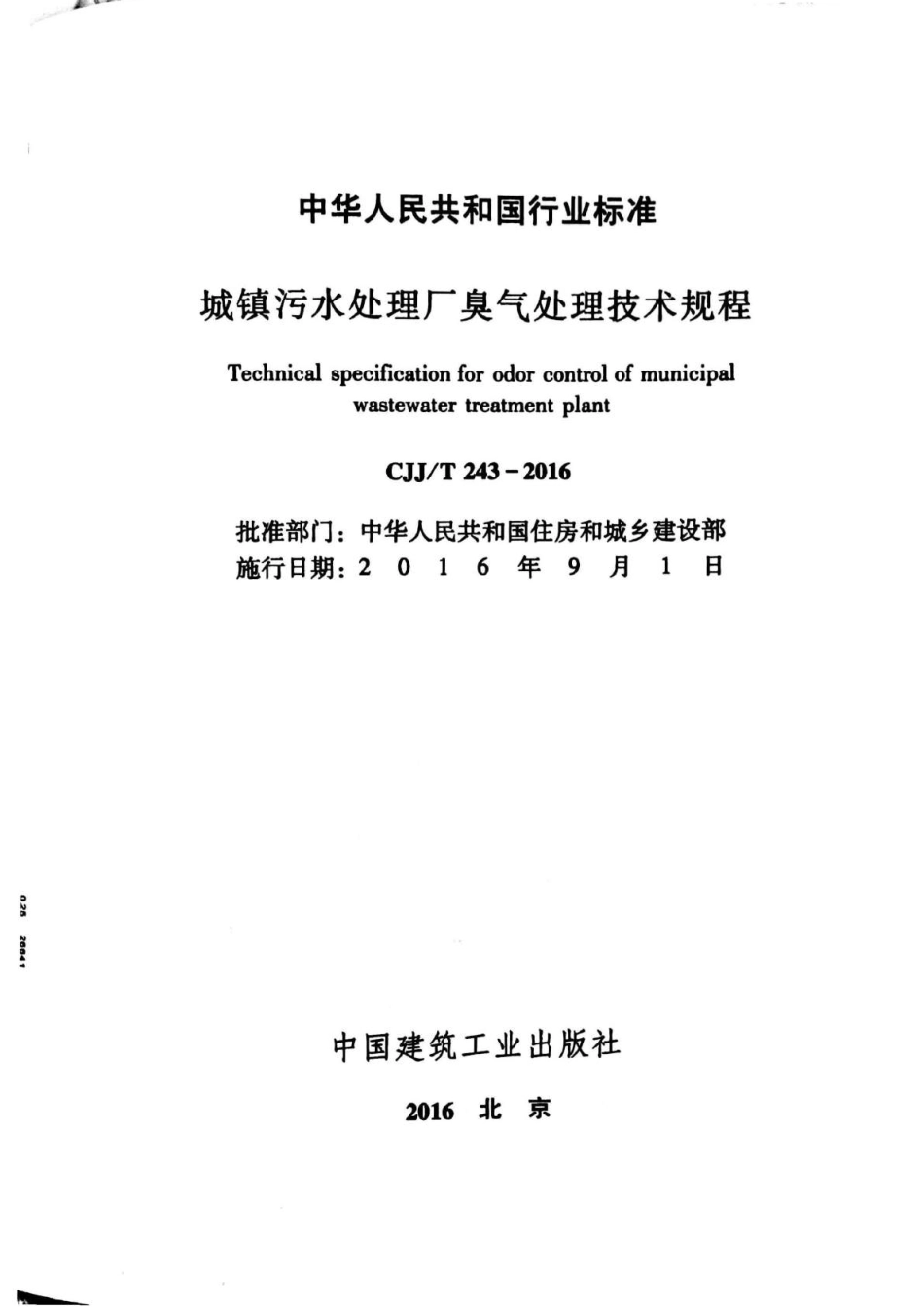

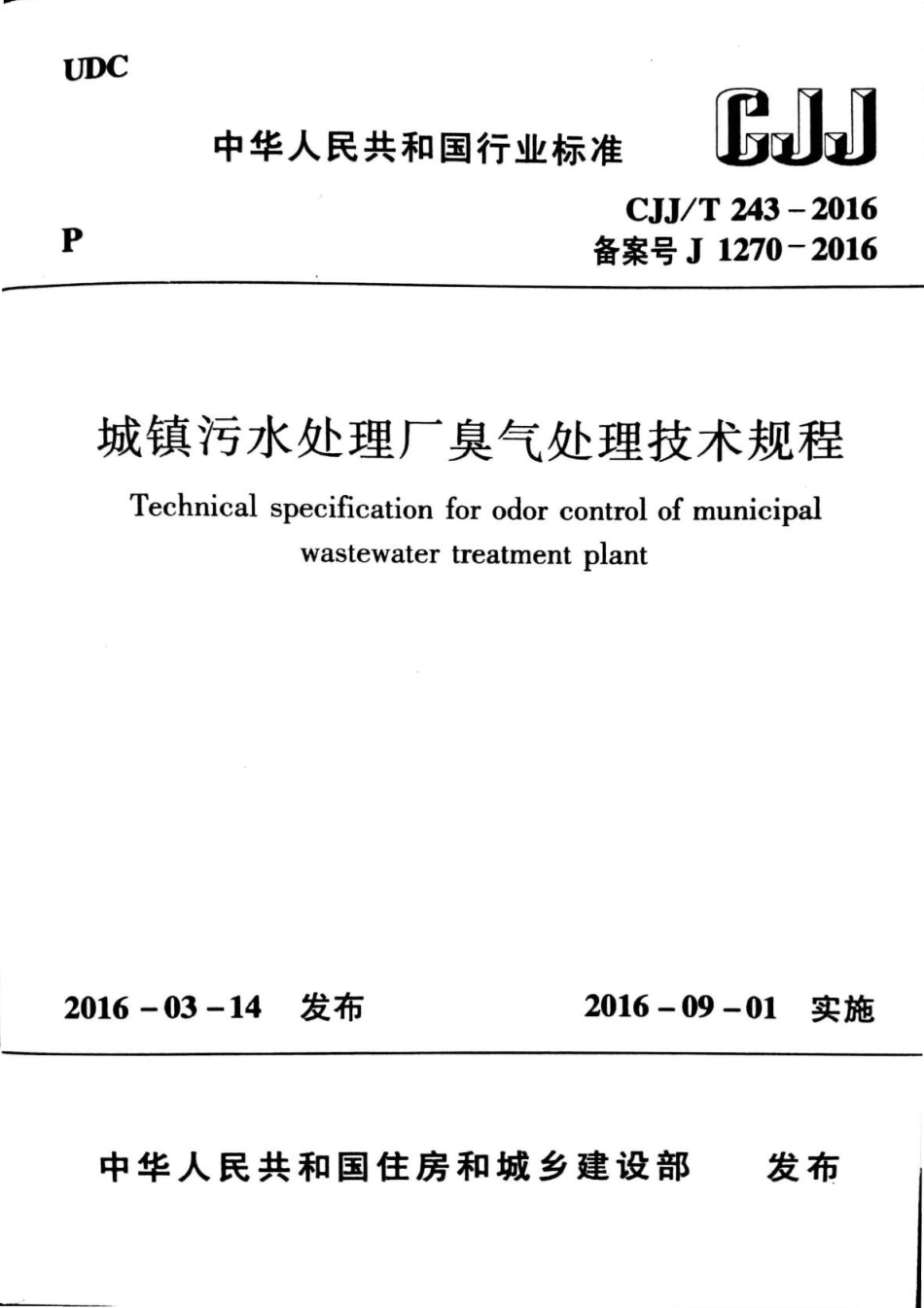

-回国UDC P 中华人民共和国行业标准 CJJ/T 243-2016 备案号J1270-2016 城镇污水处理厂臭气处理技术规程Technical specification for odor control of municipa1 wastewater treatment plant 2016-03-14 发布2016-09-01 实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准 城镇污水处理厂臭气处理技术规程Technical specification for odor control of municipal wastewater treatment plant CJJ/T 243-2016 批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 6 年9 月1 日。hM.中国建筑工业出版社京t 2016 陆-中华人民共和国行业标准城镇污水处理厂臭气处理技术规程Technical specification for odor control of municipal wastewater treatment plant ClJ/T 243-2016*中国建筑工业出版社出版、发行(北京西郊百万庄)各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷*开本850X1168毫米1/32 印张1Y4字数45千字2016年7月第一版2016年7月第一次印刷定价10.00元统一书号15112 26641 版权所有翻印必究如有印装质量问题，可寄本社退换邮政编码100037)本社网址:http:/ 网上书店:http:/www.china--句蝙-.-.H 中华人民共和国住房和城乡建设部 lh A口第1058号住房城乡建设部关于发布行业标准城镇污水处理厂臭气处理技术规程的公告现批准城镇污水处理厂臭气处理技术规程为行业标准，编号为CJJjT243一2016，自2016年9月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2016年3月14日3 前根据住房和城乡建设部关于印发)JGJ 141的有关规定。4.3.5 各并联收集风管的阻力宜保持平衡，各吸风口宜设置带开闭指示的阀门。4.3.6 所有管线应统一布置，风管应设置不小于0.005的坡度，9 并应在最低点设置冷凝水排水口和凝结水排除设施。-1.3.7 当架空管道经过人行通道时，净空不宜低于2m。当架内管道经过道路时，不应影响设备和车辆通行，并应符合现行国二标准建筑设计防火规范)GB 50016的有关规定，管道支架与道路边的间距不宜小于1m。4.3.8 吸风口和风机进口处的风管宜根据需要设置取样口和风量测定孔，风量测定孔宜设置在风管直管段，直管段长度不宜小于15倍风管外径。4.3.9 风机和进出风管宜采用法兰连接，并应设置柔性连接管。4.3.10 风压计算应考虑除臭空间负压、臭气收集风管沿程损失和局部损失、臭气处理装置阻力、臭气排放管风压损失，并应预留安全余量。臭气处理装置吸风机的风压应按下列公式计算:b.p=b.Pl+hn+hf2+hf3十b.H(4.3.10-1)A户。=(1+Kp)b.p e旦(4.3.10-2)p 式中b.p一一系统的总压力损失(Pa);b.Pl一一除臭空间的负压CPa);hn一一臭气收集风管沿程压力损失和局部损失(Pa);hf2一-臭气处理装置阻力(Pa)，包括使用后增加的阻力;hf3一一臭气排放管风压损失CPa);b.H一一安全余量CPa)，宜为300Pa-500Pa;b.po一一通风机全压(Pa);Kp一一考虑系统压损计算误差等所采用的安全系数，可取O.10-0.15;向一一通风机性能表中给出的空气密度(kg/m3);p一一运行工况下系统总压力损失计算采用的空气密度(kg/m勺。4.3.11 臭气处理装置吸风机的选择应符合下列规定:1 风机壳体和叶轮材质应选用玻璃钢等耐腐蚀材料。当采10 用玻璃钢时，风机外壳表面应采用抗紫外线胶壳面;2 轴和壳体贯通处应无气体泄漏，并宜采用机油润滑冷却式轴承座;3 叶轮动平衡精度不宜低于G2.5级，并应能24h连续垣行;4 应设置防振垫或阻尼弹簧减振器，隔振效率应大于或等于80%;5 风机宜配备隔声罩，且面板应采用防腐材质，隔声罩内应设置散热装置;6 风机宜采用变频器调节气量。4.4 臭气处理装置I洗涤处理4.4.1 洗涤处理设施应包括洗涤塔(器人洗涤液循环系统、投药系统、电气控制系统、富液处理系统和除雾装置等。4.4.2 洗涤塔(器)的直径宜小于4.0m。空塔流速可取O.6m/s-1.5m/So废气在填料层停留时间可取ls-3s。4.4.3 填料的选择应符合下列规定:1 应具有较大的比表面积和良好的润湿性;2 有耐腐蚀要求的运行环境，填料材质宜选用陶瓷或pp、PE等塑料;3 填料层压力损失宜为O.15kPa/m-0.60kPa/m;4填料层洗涤液喷淋密度不宜小于10m3/Cm2 h)或液气比不宜小于1L/m3;5 填料孔隙率宜为O.45-0.95;6 单层填料高度不宜大于1.2m。当填料层总高度大于1.2m时，可采用分段布设。4.4.4 水洗、酸洗、碱洗、氧化等洗涤阶段应根据臭气污染物的成分、浓度和排放标准设置，洗涤剂的选择应根据洗涤剂的物11 理化学性质、吸收液后续处理难易程度等因素经技术经济比较后确定。4.4.5 洗涤塔(器)形式应根据气液反应的特性和要求、洗涤液的性质、运行维护的便利等因素经综合比较后确定。4.4.6 洗涤液循环系统可由循环泵、喷嘴、喷管、循环水箱固液分离器、避震节、流量计等组成。洗涤液循环系统的设计应符合下列规定:1 洗涤液输送管道应安装固液分离器，系统布液应均匀;2 宜采用不易堵塞且拆装方便的螺旋喷嘴。4.4.7 洗涤塔应设置尾气除雾装置。4.4.8 与酸碱或化学氧化剂接触的设备和管道应采用耐腐蚀材料。4.4.9 宜根据臭气污染物的浓度和排放要求采用单级或多级洗涤工艺。采用多级洗涤时，前级宜采用洗涤剂费用低且不影响后续洗涤功能的洗涤工序。E生物处理4.4.10 生物臭气处理装置的选用宜根据臭气中污染物的性质、浓度等因素确定。4.4.11 生物过滤和生物滴滤工艺应符合下列规定:1 空塔停留时间不宜小于15s。严寒和寒冷地区宜根据进气温度情况延长空塔停留时间;2 空塔气速不宜大于300m/h;3 单层填料层高度不宜大于3m;4 单位填料负荷宜根据臭气浓度和去除要求确定，硫化氢负荷不宜高于5g/(m3.h)。4.4.12 生物过滤和生物滴滤填料层有效体积和高度，应按下列公式计算:12 V一鱼L-3600(4.4.12-1).冒创二WV 或ijlili-(4.4.12-2)(4.4.12-3)H=vt 3600 式中:V一一一填料层有效体和、(m3);Qd一一一臭气流量(m3/h);C一一臭气物质浓度(mg/m3);F一一填料处理负荷g/(m3 d)J;t一-空塔停留时间(s);H一一填料层高度(m);一一空塔流速(m/h)。4.4.13 生物过滤和生物滴滤填料应具有比表面积大、过滤阻力小、持水能力强、堆积密度小、机械强度高、化学性质稳定和价廉易得等特性。生物过滤池填料的使用寿命不宜低于3年，生物滴滤池填料的使用寿命不宜低于8年。4.4.14 生物过滤池填料在设计空塔流速下的初始压力损失不宜大于1000Pa。4.4.15 生物滴滤和生物过滤除臭喷洒及洗涤喷淋的补充水宜采用污水处理厂出水，喷淋水不宜含有对微生物有害的物质，喷淋前宜设置过滤器。生物滴滤池喷淋循环液的pH值宜为6-9，喷淋水量可按液气比O.OSL/m3-0.3L/m3计算。4.4.16 生物过滤池和生物滴滤池的设计应符合下列规定:1 应设置检修口、排料口和排水口，排水口应设置水封;2 应设置配气空间或导流设施;3 应采用耐腐蚀材料制作，滤池填料支撑层应具有足够的强度。4.4.17 进气中含有灰尘等颗粒物质时，生物过滤池和生物滴滤池前宜设置水洗涤等预处理工艺。活性炭吸附皿采用洗涤和生物除臭处理元法满足环境要求的地区，宜13 4.4.18 采用活性炭吸附作为单独或组合处理措施。4.4.19 活性炭吸附单元的空塔停留时间，应根据臭气浓度、处理要求、吸附容量确定，且宜为2s-5s。.20活性炭承托层强度应满足活性炭吸附饱和后的承重要求。4.4.21 活性炭吸附单元应符合下列规定:1 宜先去除臭气中的颗粒物;2 活性炭的再生次数和更换周期，应根据臭气排放要求和活性炭吸附容量等因素确定;3 活性炭料宜采用颗粒活性炭，颗粒粒径宜为3mm-.4mm，孔隙率宜为50%-65%，比表面积不宜小于900m2/g，活性炭层的填充密度宜为350kg/m3-550kg/m3;4 活性炭可采用分层并联布置方式，填料层厚度宜为O.3m-0.5m，填料应便于更换。N 等离子体处理4.4.22 等离子体法处理臭气应符合下列规定:1 臭气中的可燃成分总浓度应低于混合爆炸下限;2 含硫化氢及反应产物含腐蚀性成分的臭气处理，离子反应器不得与臭气接触;3 含液态水的臭气，在进等离子体反应器之前，应设除水器除水。4.4.23 等离子体反应区应采用耐腐蚀材料。反应区气体流速宜为3m/s.Sm/so4.4.24 等离子体易损的离子管运行时间应大于30000h。4.4.25 等离子体出口尾气含臭氧量应小于O.lSppm。V 植物液处理4.4.26 非封闭空间或为改善操作环境的臭气处理可采用植物液现场空间雾化处理。14 T.,4.4.27 植物液的选用宜根据臭气的成分确定，植物液应具有无毒、无燃烧性、无刺激性等性质。4.4.28 植物液臭气处理控制设备应具有随季节变动适时改变运行频率的功能，植物液在臭气处理范围内应能均匀喷布。植物液臭气处理控制设备可采用喷嘴连续或间歇雾化，并应根据臭气浓度、成分、环境条件等实际工况选用。4.4.29 植物液输送管应采用耐腐蚀、耐压、耐老化管材，室外安装时应采取防冻保温措施。4.4.30 植物液从液管进入雾化喷嘴前应设置过滤装置，雾化控制设备提供的压力应与雾化喷嘴规格和工作压力相匹配。15 5 排放和监测5.0.1 臭气排放前应进行环境影响评估。当厂区周边存在环境敏感区域时，应进行臭气防护距离计算。5.0.2 当采用高空排放时，应设置避雷设施，室外采用金属外:川的排放装置应采取接地措施。5.o.3 臭气监测指标宜采用氨、硫化氢、臭气浓度，特殊情况可根据污染特征增加其他臭气监测指标。5.O.4 污水处理厂厂区内臭气污染物集中收集或处理的有组织排放源排放和监测，应符合现行国家标准恶臭污染物排放标准)GB 14554的有关规定。污水处理厂厂界的臭气污染物排放和监测，应符合现行国家标准城镇污水处理厂污染物排放标准)GB 18918的有关规定。5.O.5 有操作人员进入的加盖构筑物，应设置硫化氢、甲烧的监测和报警装置。5.0.6 臭气处理系统宜设置风量和设备压降监测装置。5.O.7 臭气处理装置宜采用集中监视、分散控制的自动化控制系统，机电设备应设置工作与事故状态的监测装置。16 喝 吧6 施工和验收6.1施工准备6.1.1 施工前应组织施工人员熟悉图纸，核对图纸尺寸。6.1.2 施工前应按设计要求对预留、预埋件进行复核。6.2施工6.2.1 构筑物和设备的加盖施工应符合下列规定:1 对构筑物进行密闭加盖时应保证密封性;2 设备的密封加盖施工应在设备安装完成后进行;3 盖内施工结束前，盖内不应密闭且应保持通风状态;4 应设置可开启式的门、窗或孔，并应预留设备所需的维修空间。6.2.2 风管的施工应符合下列规定:1 施工前应对风管走向、标高和位置进行复核;2 风管安装前应对外观进行质量检查，并应清除施工过程中遗留的管内杂物;3 风管安装应按设计要求的坡度敷设。6.2.3 生物臭气处理装置的施工应符合下列规定:1 生物过滤池和生物滴滤池的填料装填应均匀，填料层与池边壁不应留有缝隙;2 喷头安装前应冲洗干净。6.2.4 活性炭吸附单元的施工应符合下列规定:1 活性炭层应
