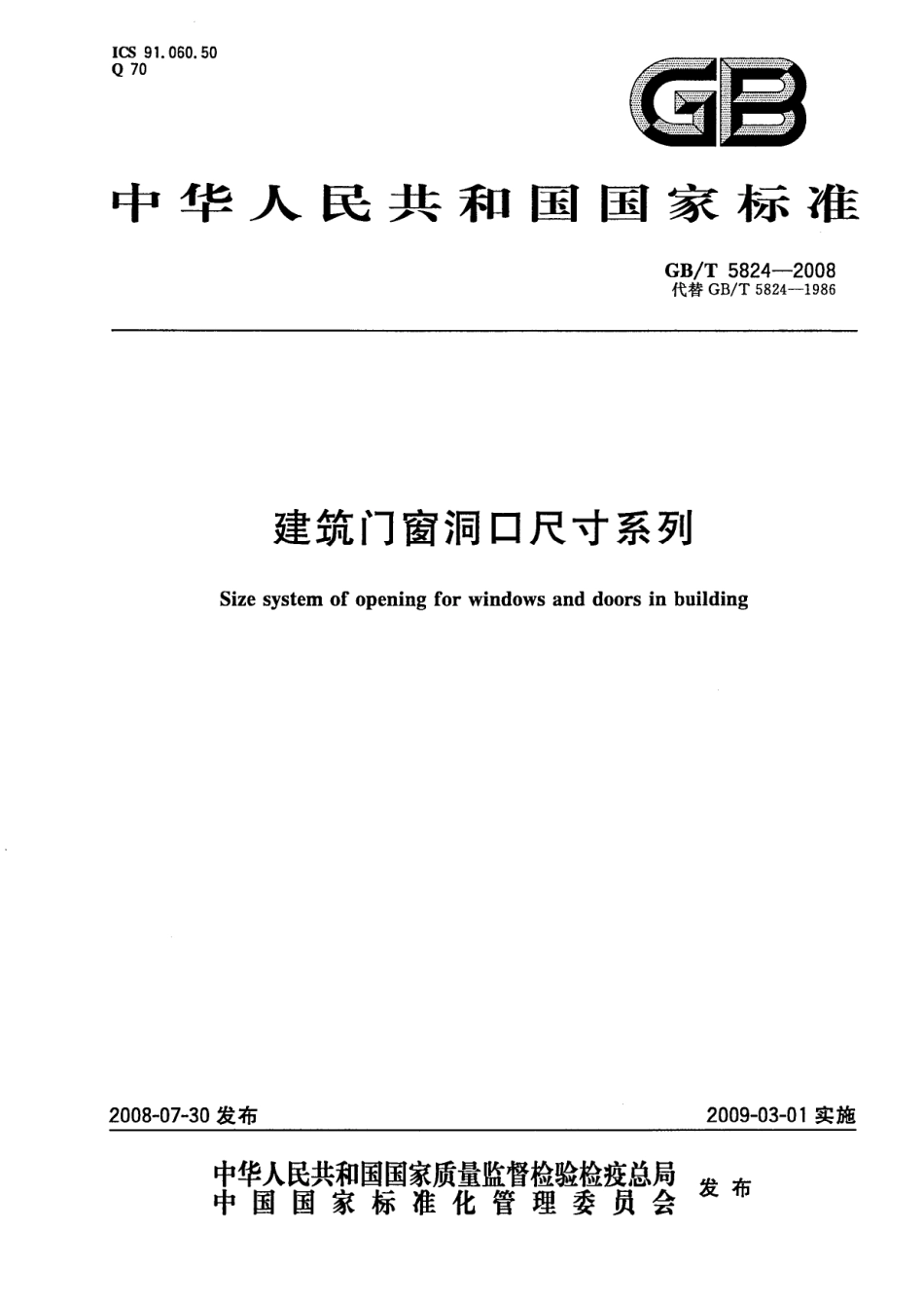

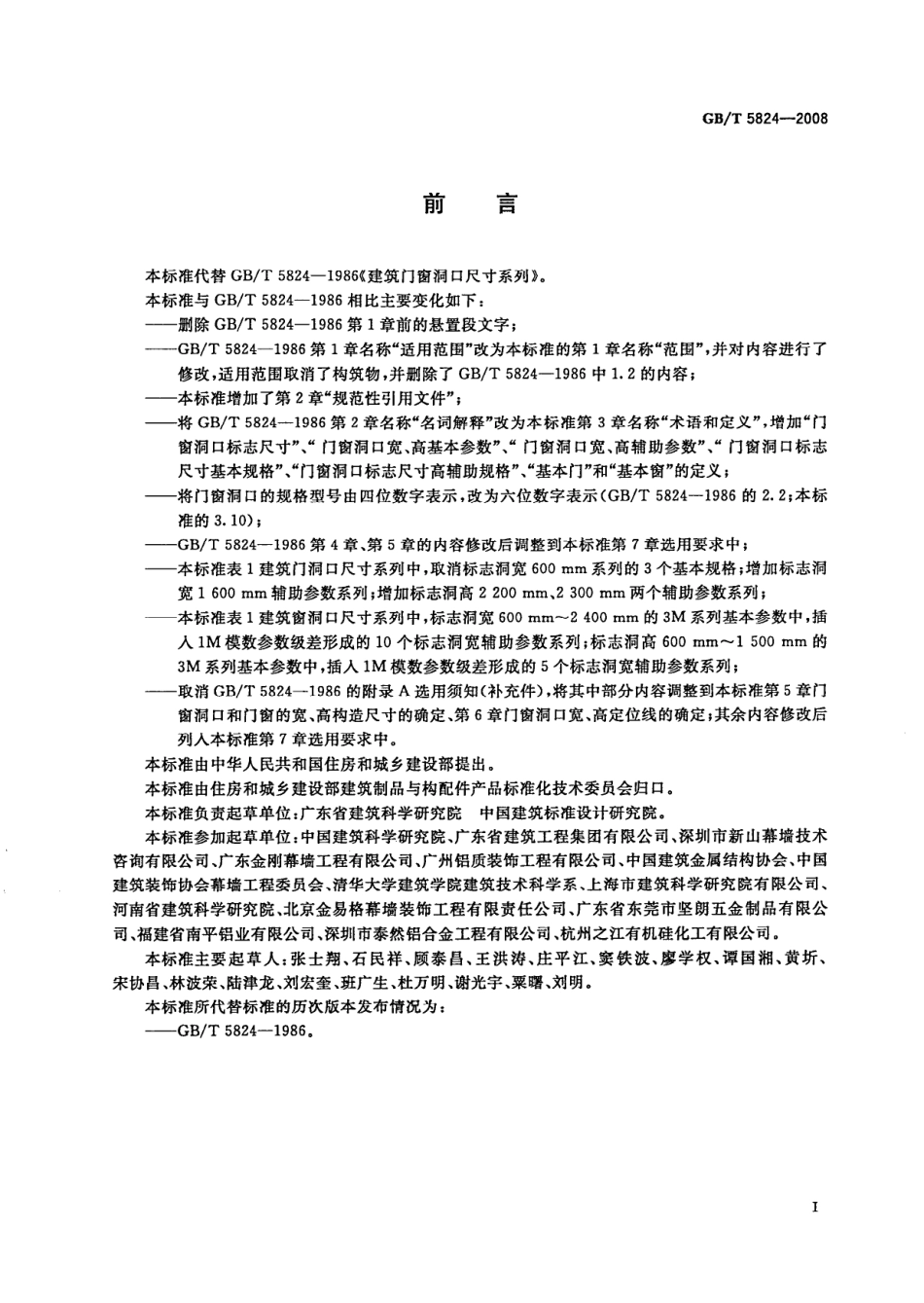

ICS91.060.50Q70中华人民共和国国家标准GB/T5824-2008代替GB/T5824-1986建筑门窗洞口尺寸系列Size system of opening for windows and doors in building2008-07-30发布2009-03-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T5824-2008前言本标准代替GB/T5824一1986建筑门窗洞口尺寸系列。本标准与GB/T5824一1986相比主要变化如下：一删除GB/T5824一1986第1章前的悬置段文字；一GB/T5824一1986第1章名称“适用范围”改为本标准的第1章名称“范围”，并对内容进行了修改，适用范围取消了构筑物，并删除了GB/T5824一1986中1.2的内容；本标准增加了第2章“规范性引用文件”；将GB/T5824一1986第2章名称“名词解释”改为本标准第3章名称“术语和定义”，增加“门窗洞口标志尺寸”、“门窗洞口宽、高基本参数”、“门窗洞口宽、高辅助参数”、“门窗洞口标志尺寸基本规格”、“门窗洞口标志尺寸高辅助规格”、“基本门”和“基本窗”的定义；将门窗洞口的规格型号由四位数字表示，改为六位数字表示(GB/T5824一1986的2.2；本标准的3.10)；GB/T5824一1986第4章、第5章的内容修改后调整到本标准第7章选用要求中；本标准表1建筑门洞口尺寸系列中，取消标志洞宽600mm系列的3个基本规格；增加标志洞宽1600mm辅助参数系列；增加标志洞高2200mm、2300mm两个辅助参数系列；本标准表1建筑窗洞口尺寸系列中，标志洞宽600mm一2400mm的3M系列基本参数中，插入1M模数参数级差形成的10个标志洞宽辅助参数系列；标志洞高600mm1500mm的3M系列基本参数中，插人1M模数参数级差形成的5个标志洞宽辅助参数系列；-取消GB/T5824一1986的附录A选用须知（补充件），将其中部分内容调整到本标准第5章门窗洞口和门窗的宽、高构造尺寸的确定、第6章门窗洞口宽、高定位线的确定；其余内容修改后列人本标准第7章选用要求中。本标准由中华人民共和国住房和城乡建设部提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负贵起草单位：广东省建筑科学研究院中国建筑标准设计研究院。本标准参加起草单位：中国建筑科学研究院、广东省建筑工程集团有限公司、深圳市新山幕墙技术咨询有限公司、广东金刚幕墙工程有限公司、广州铝质装饰工程有限公司、中国建筑金属结构协会、中国建筑装饰协会幕墙工程委员会、清华大学建筑学院建筑技术科学系、上海市建筑科学研究院有限公司、河南省建筑科学研究院、北京金易格幕墙装饰工程有限责任公司、广东省东莞市坚朗五金制品有限公司、福建省南平铝业有限公司、深圳市泰然铝合金工程有限公司、杭州之江有机硅化工有限公司。本标准主要起草人：张士翔、石民样、顾泰昌、王洪涛、庄平江、窦铁波、廖学权、潭国湘、黄圻、宋协昌、林波荣、陆津龙、刘宏奎、班广生、杜万明、谢光宇、粟曙、刘明。本标准所代替标准的历次版本发布情况为：-GB/T5824-1986.GB/T5824-20083.8门、窗洞口标志尺寸基本规格 coordinating basic specification of opening for windows and doors门窗洞口的宽度、高度均为基本参数的洞口标志尺寸规格。3.9门、窗洞口标志尺寸辅助规格coordinating auxiliary specification of opening for windowsand doors门窗洞口的宽度、高度中至少有一个为辅助参数的洞口标志尺寸规格。3.10门窗洞口的规格型号ordinance of opening for windows and doors以门窗洞口标志宽度和高度的千、百、十位数字，前后顺序排列组成的六位数字表示，如不足1000mm的则前面加0。示例1：门洞口的标志宽度为900mm、标志高度为2100mm时，其型号为090210。示例2：窗洞口的标志宽度为1200mm、标志高度为1500mm时，其型号为120150。3.11基本门elementary door符合门洞口尺寸系列基本规格的单樘门。3.12基本窗clementary window符合窗洞口尺寸系列基本规格的单樘窗。3.13门窗安装构造缝隙尺寸 size of structural gap for installing windows and doors门窗宽、高构造尺寸和门窗洞口宽、高构造尺寸分别与洞口宽、高定位线之间装配空间尺寸的总称，符号为J。为区分门窗洞口定位线与门窗构造尺寸和洞口构造尺寸之间的不同情况的缝隙尺寸，分别以缝隙分尺寸符号J1、J2、J8表示（见图1、图2）。4建筑门窗洞口尺寸系列4.1建筑门洞口尺寸系列应符合表1的规定。4.2建筑窗洞口尺寸系列应符合表2的规定。5门窗洞口和门窗的宽、高构造尺寸的确定5.1门窗洞口和门窗的宽、高构造尺寸，分别以门窗洞口宽、高定位线为基准，按门窗的安装形式、安装方法和安装构造缝隙确定（见图2）。5.2门窗洞口和门窗的宽、高构造尺寸，根据洞口宽、高定位线的不同位置，分别有大于、等于或小于门窗洞口宽、高标志尺寸三种情况。5.3门窗洞口和门窗的宽、高构造尺寸，应按门窗与洞口之间平接、槽接、搭接三种不同安装方法，以及洞口墙体表面装饰层材料尺寸和门窗安装构造缝隙尺寸确定。6门窗洞口宽、高定位线的确定6.1门窗洞口横向定位线间的距离（即门窗洞口宽度标志尺寸）包括等于、大于或小于门窗洞口宽度构造尺寸三种情况（见图2a、图2c)。6.2门窗洞口高度标志尺寸的上定位线与洞口顶面（一般为各类墙体、梁的底面）或各类墙板的定位线相重合，或高于门窗与墙体同期浇筑的墙体底面（见图2b)。6.3门洞口（包括落地窗洞口）高度标志尺寸的下定位线与楼地面标高相重合，或高于该标高（见图2d)。2
