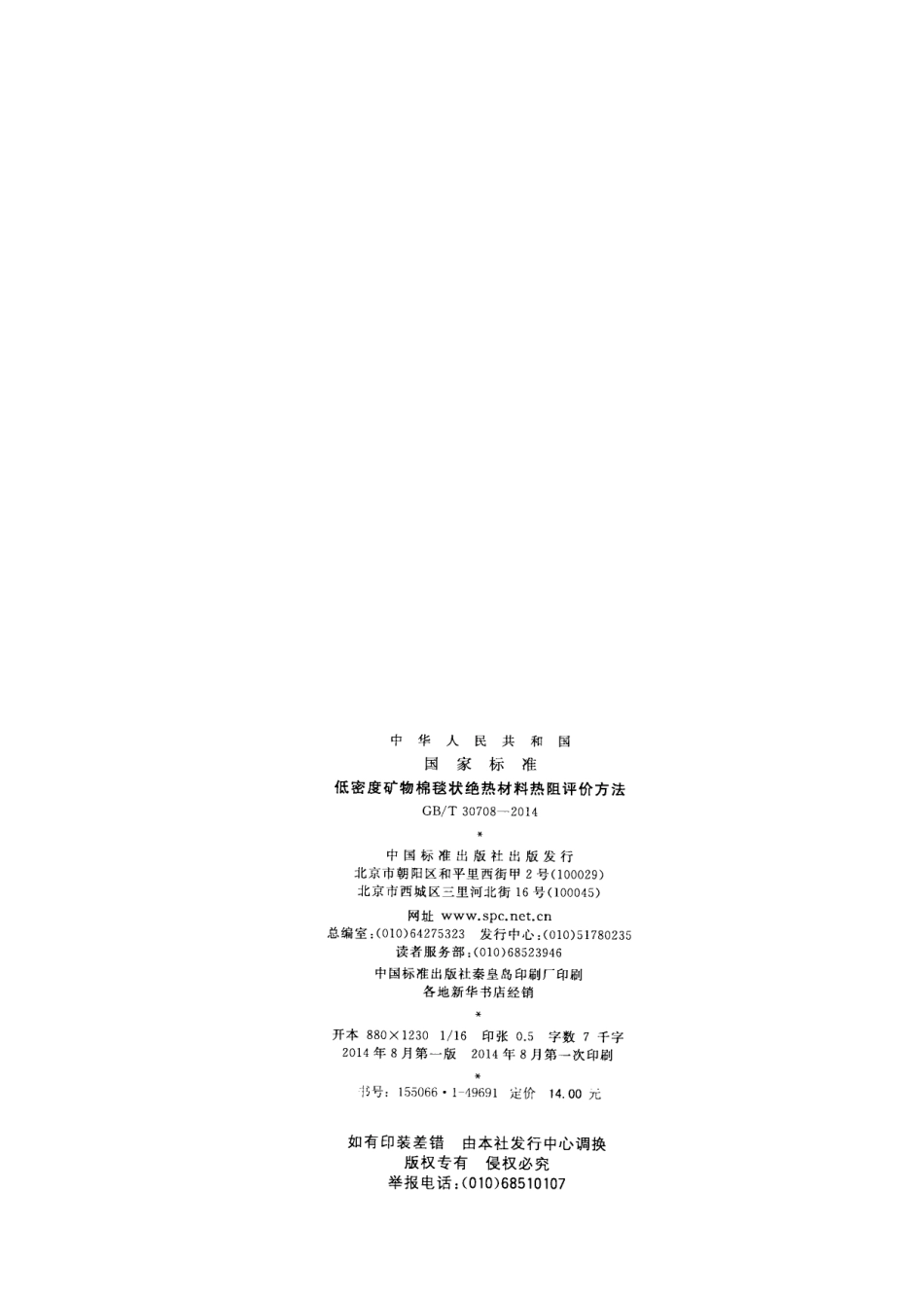

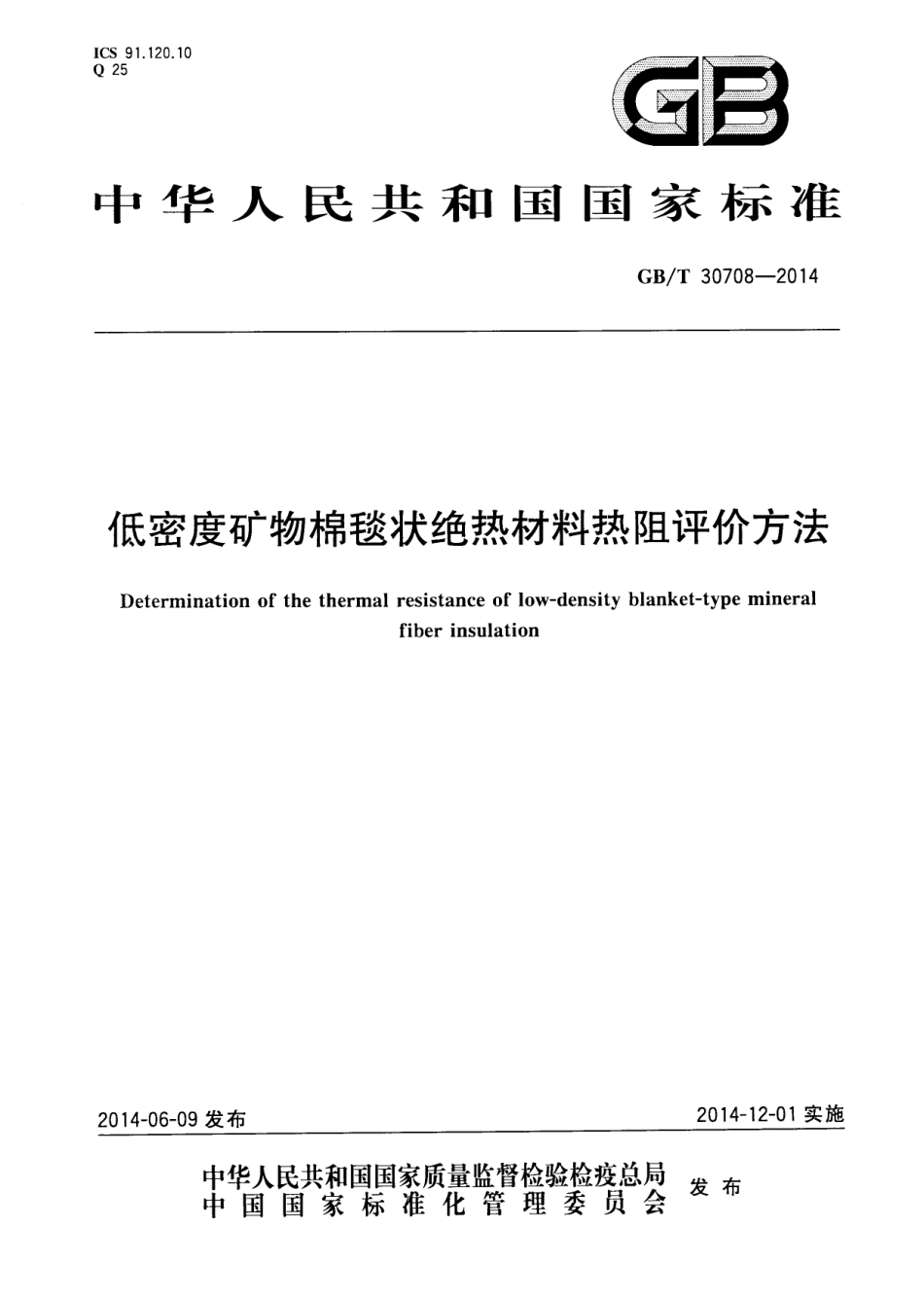

1CS91.120.10Q25中华人民共和国国家标准GB/T30708一2014低密度矿物棉毯状绝热材料热阻评价方法Determination of the thermal resistance of low-density blanket-type mineralfiber insulation2014-06-09发布2014-12-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会中华人民共和国国家标准低密度矿物棉毯状绝热材料热阻评价方法GB/T30708-2014中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946中国标准出版社秦皇岛印刷厂印刷各地新华书店经销开本88012301/16印张0.5字数7千字2014年8月第一版2014年8月第一次印刷书号：1550661-49691定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究举报电话：(010)68510107GB/T30708一2014低密度矿物棉毯状绝热材料热阻评价方法1范围本标准规定了通过选择特定密度和厚度的产品，测量密度和厚度，使用防护热板法或热流计法测定导热系数，并使用计算和内插法来确定低密度毯状绝热材料的热阻。本标准适用于密度范围6.4kg/m348kg/m3的矿物棉毯状绝热材料。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4132绝热材料及相关术语GB/T5480矿物棉及其制品试验方法GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法GB/T10295绝热材料稳态热阻及有关特性的测定热流计法3定义GB/T4132界定的术语和定义适用于本文件。4原理对低密度毯状绝热材料，其密度分布均匀性较差，导致导热系数的分布也不均匀。为了评价该类产品的导热系数与热阻，我们对一定数量且具有代表性的样品进行密度、厚度与导热系数的测试，并拟合导热系数对密度的曲线，使用内插法对其导热系数及热阻进行评价。低密度毯状绝热材料导热系数与密度的关系如式(1)所示：=a+bD+c/D(1)式中：一样品导热系数，单位为瓦每米开尔文W/(mK)门；D样品密度，单位为千克每立方米(kg/m3);一产品导热系数与密度关系的参数，对应对流导热；b一产品导热系数与密度关系的参数，对应固体导热：c一产品导热系数与密度关系的参数，对应辐射导热。5步骤5.1取样应尽量采用具有代表性的试样并避免取到受到破坏的样品，推荐使用7m214m2试样。1GB/T30708-20145.2测试5.2.1厚度、密度的测试按GB/T5480的规定测试所有试样的厚度、密度，并计算平均密度。密度的计算有以下两种情况：情况1：试样实测厚度L大于或等于标称厚度L,则密度按照标称厚度进行计算，测试厚度L:为标称厚度Ly。情况2：试样实测厚度L小于标称厚度L,则密度按照实测厚度进行计算，测试厚度L为实测厚度L。5.2.2导热系数的测试5.2.2.1方法A取3块试样，分别将每块试样压缩至3种不同密度进行导热系数的测试。该方法的优点为可以较快的得到3组共9个数据。分以下两种情况：情况1：试样实测厚度L大于或等于测试厚度Lr的1.1倍，该试样应分别在1.1Lr、Lr,0.9Lr3个厚度下进行导热系数的测试。情况2：试样实测厚度L小于测试厚度Lr的1.1倍，该试样应分别在Lr、0.9Lr、0.8Lr3个厚度下进行导热系数的测试，5.2.2.2方法B取9块试样，分别对其进行导热系数的测试。要求所取试样应涵盖样品的密度范围，并且将9块试样分为3组，每组试样其中一块密度接近密度范围上限，一块密度接近密度均值，一块密度接近密度范围下线。该方法的优点为结果具有更好的代表性，但该方法不能对密度使用外推法。5.2.2.3方法C取9块试样，分别将每块试样压缩至平均密度进行导热系数的测试。要求试样密度均应小于平均密度。该方法无需进行拟合及内插计算。5.2.3导热系数的计算使用在同一冷热板温度下测定的9个导热系数与密度数据，拟合出导热系数对密度的曲线，如式(2)所示：A=a+6D+c/D(2）式中：a、b、c一-所拟合产品导热系数与密度曲线的参数。分别使用每组3个导热系数与密度数据，通过式(3)，可以得到3个不同的c“:i=a+bDt十ci/Di(3)式中：入一每组3个导热系数中的一个，单位为瓦每米开尔文W/(mK):D一-入对应的密度，单位为千克每立方米(kg/m)；c。一一入对应的参数值。通过式(4)计算c,:2
