GBT32984-2016 彩色沥青混凝土.pdf

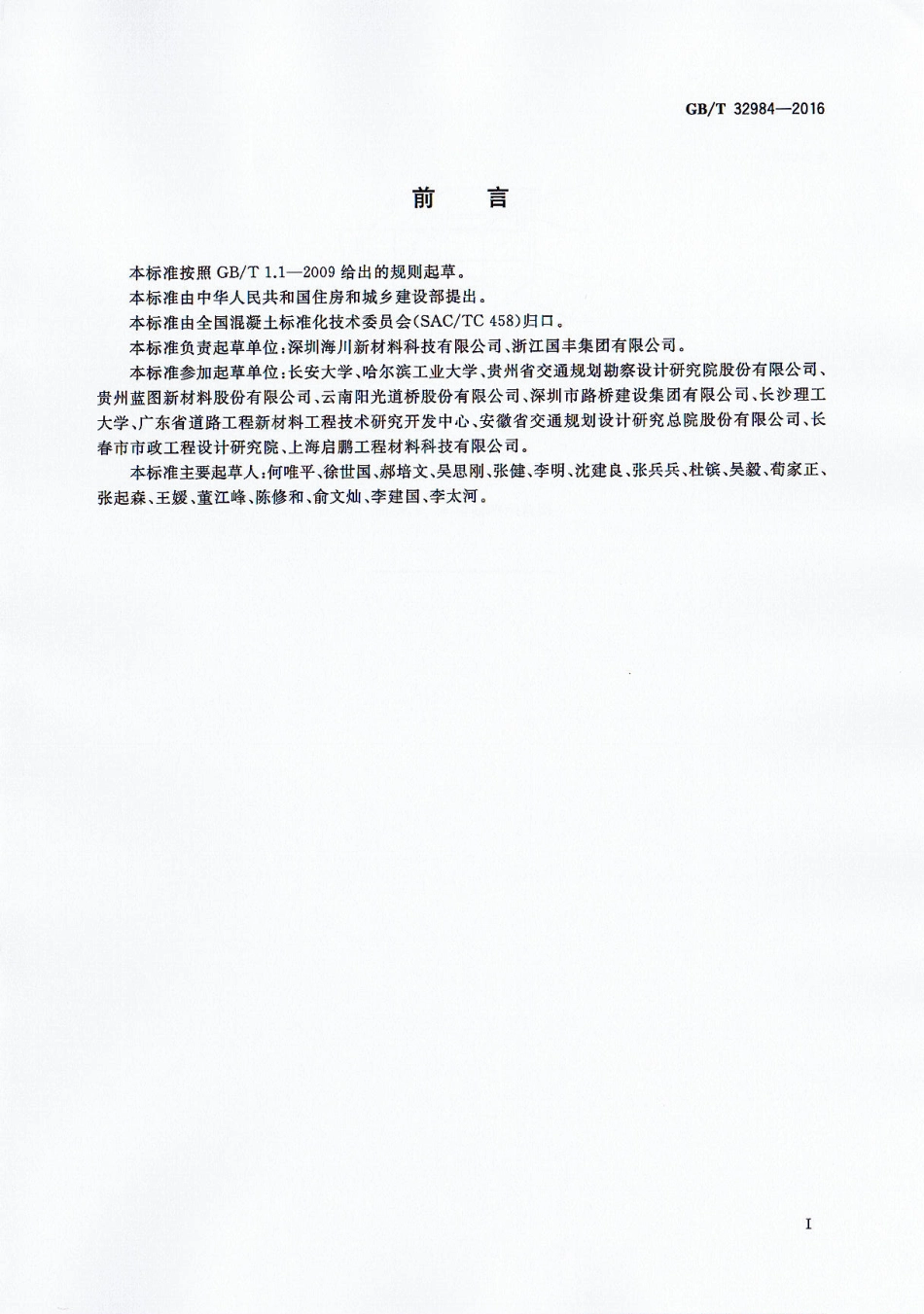

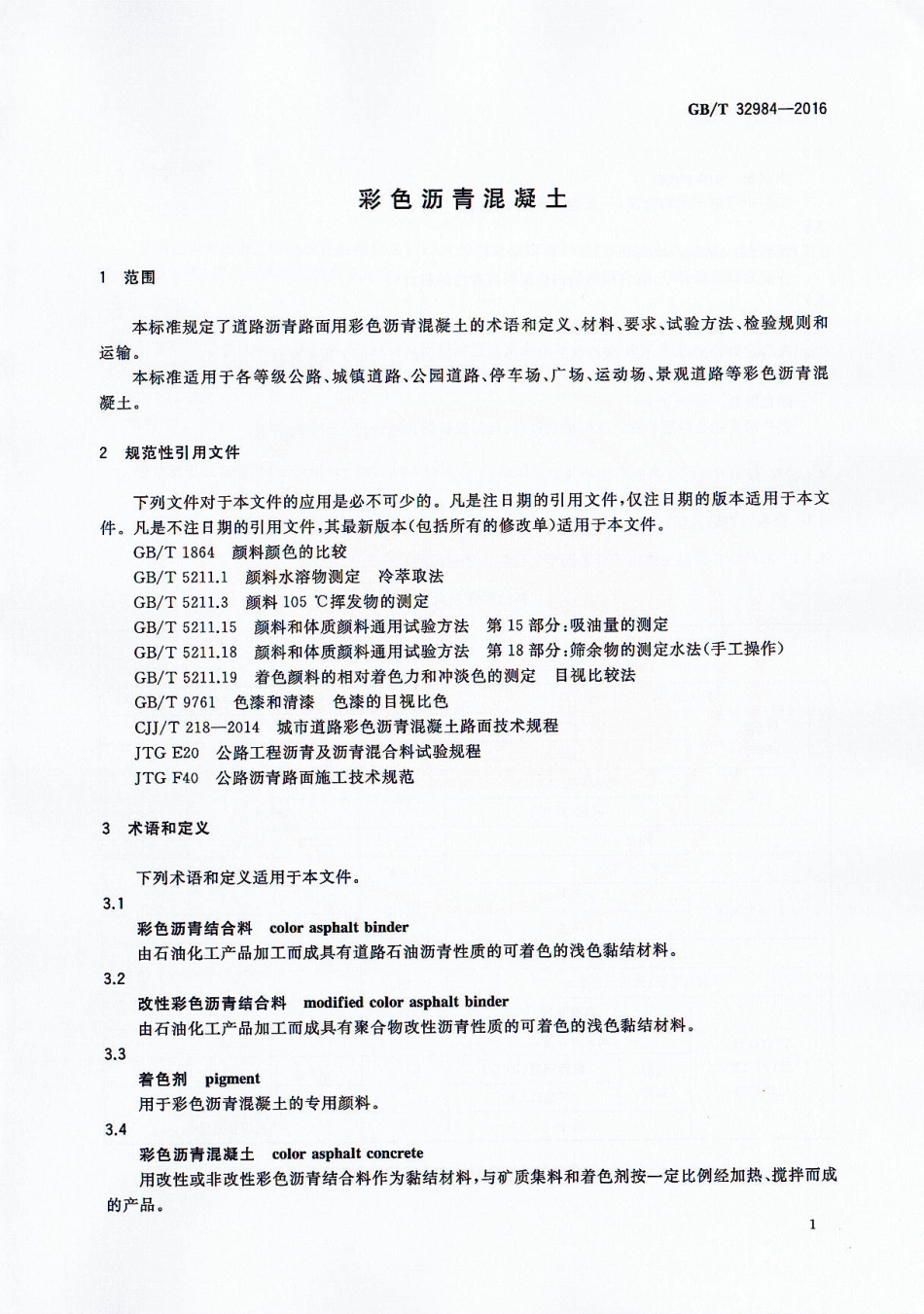

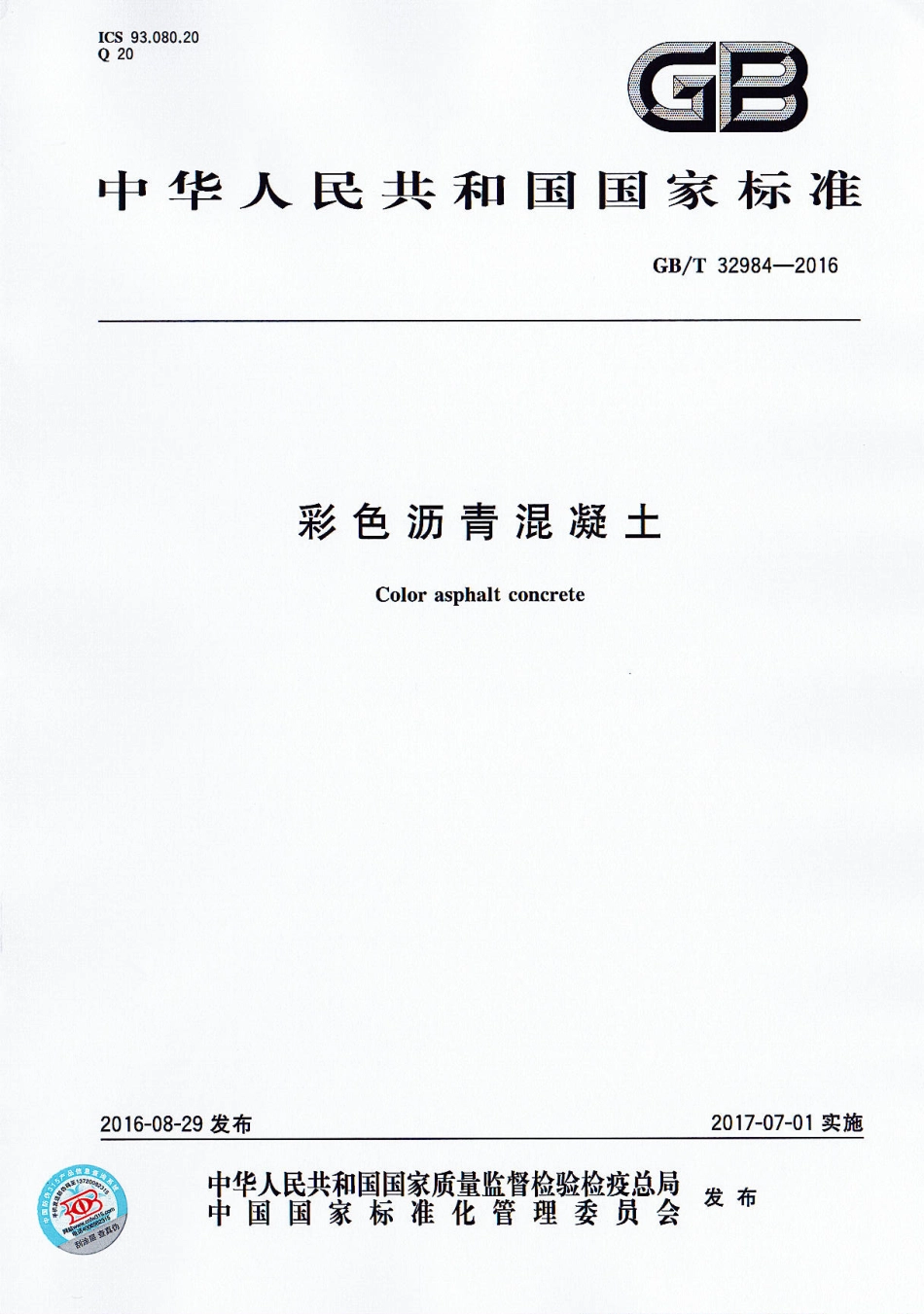

ICS93.080.20Q20中华人民共和国国家标准GB/T32984-2016彩色沥青混凝土Color asphalt concrete2016-08-29发布2017-07-01实施饿息1372021中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布刮涂层查真伪GB/T32984-2016前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中华人民共和国住房和城乡建设部提出。本标准由全国混凝土标准化技术委员会(SAC/TC458)归口。本标准负责起草单位：深圳海川新材料科技有限公司、浙江国丰集团有限公司。本标准参加起草单位：长安大学、哈尔滨工业大学、贵州省交通规划勘察设计研究院股份有限公司、贵州蓝图新材料股份有限公司、云南阳光道桥股份有限公司、深圳市路桥建设集团有限公司、长沙理工大学、广东省道路工程新材料工程技术研究开发中心、安徽省交通规划设计研究总院股份有限公司、长春市市政工程设计研究院、上海启鹏工程材料科技有限公司。本标准主要起草人：何唯平、徐世国、郝培文、吴思刚、张健、李明、沈建良、张兵兵、杜镔、吴毅、荀家正、张起森、王媛、董江峰、陈修和、俞文灿、李建国、李太河。GB/T32984-20163.5水溶物hydrotrope颜料中可溶于水的物质，一般指一些可溶性盐类。3.6着色力tinting strength在规定试验条件下，有色颜料给白色颜料以着色的能力。3.7吸油量 oil absorption capacity在规定试验条件下，使一定质量的颜料形成均匀团块所需的最少精制亚麻仁油量。3.8颜色等级color grade彩色沥青结合料溶于特定比例溶剂以后，与标准铁钴比色计对比相似的级别4材料4.1彩色沥青结合料4.1.1彩色沥青混凝土使用的彩色沥青结合料性能指标应符合表1的要求表1彩色沥青结合料性能指标技术要求指标单位90号70号50号针人度(25C,100g,5 s)0.1mm8010060804060软化点机动车道505560(环球法)其他454649机动车道(10)453020延度cm其他(15)10080闪点230240250密度(15gcm-3实测记录机动车道16018020060动力黏度Pas其他140160180135C运动黏度Pa.s3颜色等级（铁钴比色法）档17质量变化%士1.5TFOT(或残留针人度比%55RTFOT)残留机动车道(10)28264后残留物cm延度其他(15)201510颜色无明显变化4.1.2彩色沥青混凝土使用的改性彩色沥青结合料性能指标应符合表2的要求。2GB/T32984-2016表2改性彩色沥青结合料性能指标技术要求指标单位I-BI-CI-D针入度(25C,100g,5s)0.1mm8010060804060软化点（环球法）586063延度(5C,5cm/min)cm403020闪点230135C运动黏度Pas3颜色等级（铁钴比色法）档17质量变化%士1.8TFOT(或残留针人度比%556065RTFOT)残留延度(5)cm252015后残留物颜色无明显变化4.2着色剂着色剂性能指标应符合表3的要求。表3着色剂性能指标指标单位技术要求水溶物含量%1.0105C挥发物%1.5着色力98102吸油量%22筛余物含量(0.045mm筛孔)%0.14.3矿质材料4.3.1粗集料粗集料宜采用浅色集料或与路面颜色接近的同色集料，其性能指标应符合JTGF40的要求。4.3.2细集料细集料宜采用浅色集料或与路面颜色接近的同色集料，其性能指标应符合JTGF40的要求。4.3.3填料着色剂和矿粉作为填料使用，矿粉性能指标应符合JTGF40的要求。3
