GBT32833-2016 隔热耐火砖抗剥落性试验方法.pdf

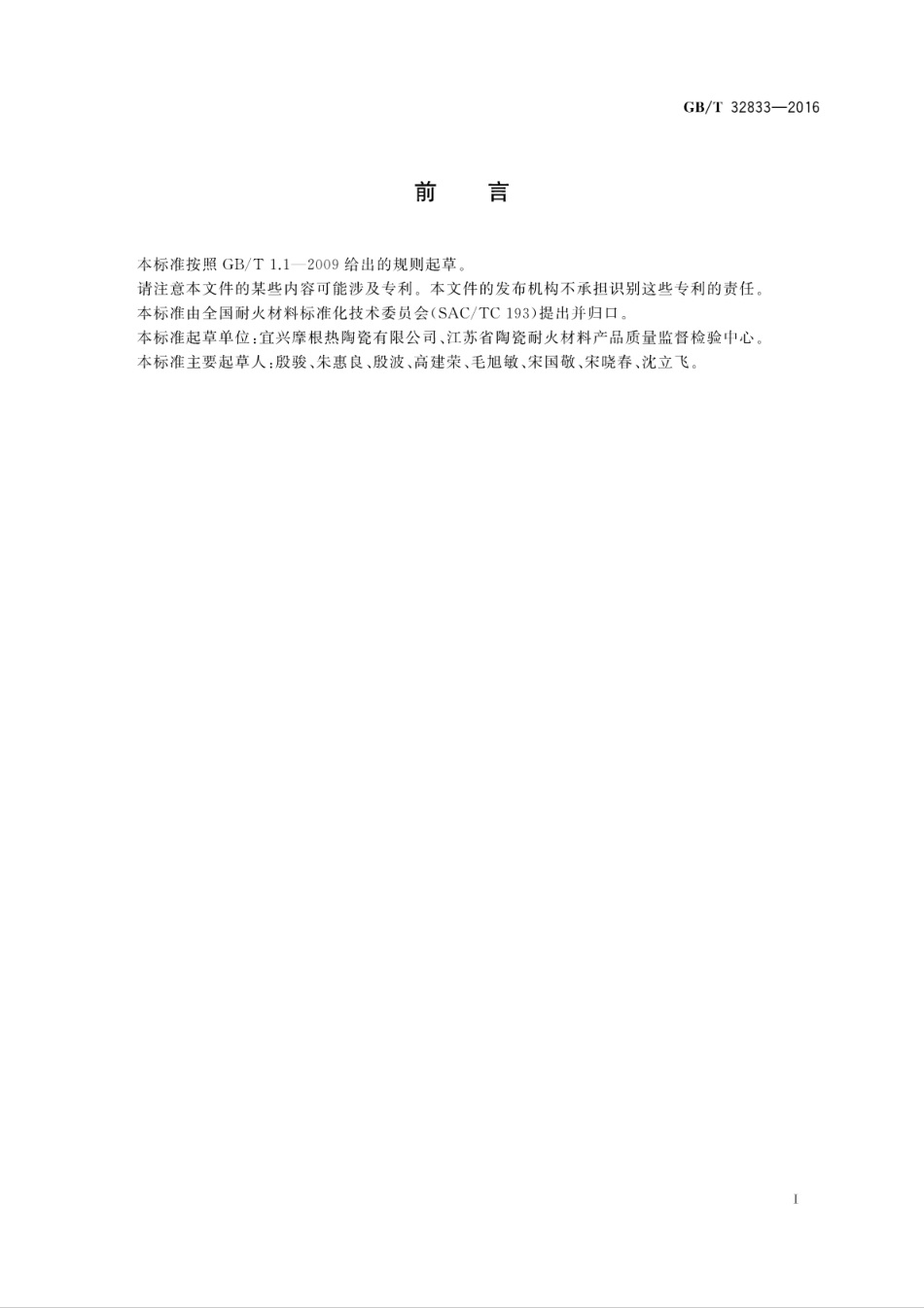

ICS81.080Q40中华人民共和国国家标准GB/T32833一2016隔热耐火砖抗剥落性试验方法Determination of spalling resistance of insulating fire bricks2016-08-29发布2017-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T32833-2016前言本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国耐火材料标准化技术委员会(SAC/TC193)提出并归口。本标准起草单位：宜兴摩根热陶瓷有限公司、江苏省陶瓷耐火材料产品质量监督检验中心。本标准主要起草人：殷骏、朱惠良、殷波、高建荣、毛旭敏、宋国敬、宋晓春、沈立飞。GB/T32833-2016隔热耐火砖抗剥落性试验方法1范围本标准规定了隔热耐火砖抗剥落性试验方法的术语和定义、原理、仪器设备、试样、试验步骤、结果计算及处理和试验报告。本标准适用于隔热耐火砖抗剥落性的测定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T8170数值修约规则与极限数值的表示和判定GB/T16839.1热电偶第1部分：分度表GB/T16839.2热电偶第2部分：允差GB/T18930耐火材料术语3术语和定义GB/T18930界定的术语和定义适用于本文件。4原理在规定的试验温度和一定压力的空气为冷却介质的条件下，一定形状和尺寸的试样在经受急热急冷温度突变后，通过试验前后试样的质量损失率来确定隔热耐火砖的抗剥落性。5仪器设备5.1嵌板装置主要由测试样砖、保护砖、隔热材料、嵌板框架组成。嵌板装置具体的结构轮廓见图1。5.2加热装置加热装置用于试验样品的加热和抗剥落性试验。加热装置内温度应能够达到1400，炉温用热电偶测量，加热过程采用自动化控制，温差不超过士10。在移动嵌板装置过程中，加热装置内温降不超过30，并于5min内能恢复到规定温度。具体的结构轮廓见图2。GB/T32833一2016单位为毫米1001460A1200说明：1嵌板框架；2隔热材料：3保护砖：4一测试样砖。图1嵌板装置3说明：1一排烟风机：2一嵌板吊架：3嵌板装置：4一鼓风机：5测试样砖：6加热炉膛：7一出风口。图2加热装置结构图GB/T32833-20165.3温度测量装置采用能适用于试验温度的热电偶（见GB/T16839.1或GB/T16839.2),温度控制仪用于控制升温速率。5.4急冷装置5.4.1鼓风机作用是将规定压力的清洁、干燥空气提供给送风系统。5.4.2送风系统将来自鼓风机的冷空气通过风道送至试样急冷区域。出风口为460mm460mm的方口，出风口距离测试样砖250mm,风速为(100.5)m/s。5.5转移装置用于滑动嵌板装置。5.6电热鼓风干燥箱使用温度范围为0300。5.7天平分度值为0.1g。6试样6.1试样尺寸采用230mm114mm65(75)mm的直形砖试样。当砖型较大时，可以在大砖上切取符合上述尺寸要求的试样，每块制品上只能切取一个试样。6.2试样数量试样数量为14块(230mm114mm65mm)或12块(230mm114mm75mm)。7试验步骤7.1试样干燥试样在(1105)下干燥至恒量，干燥后的试样不得再次受潮。7.2砖墙码砌7.2.1称量每块试样的质量m。,精确到1g,并在每块试样测试面为230mm65(75mm)的面上做好标记编号。7.2.2将试样干码砌成面积为460mm460mm的砖墙作为测试样砖，测试样砖的测试面应拍3
