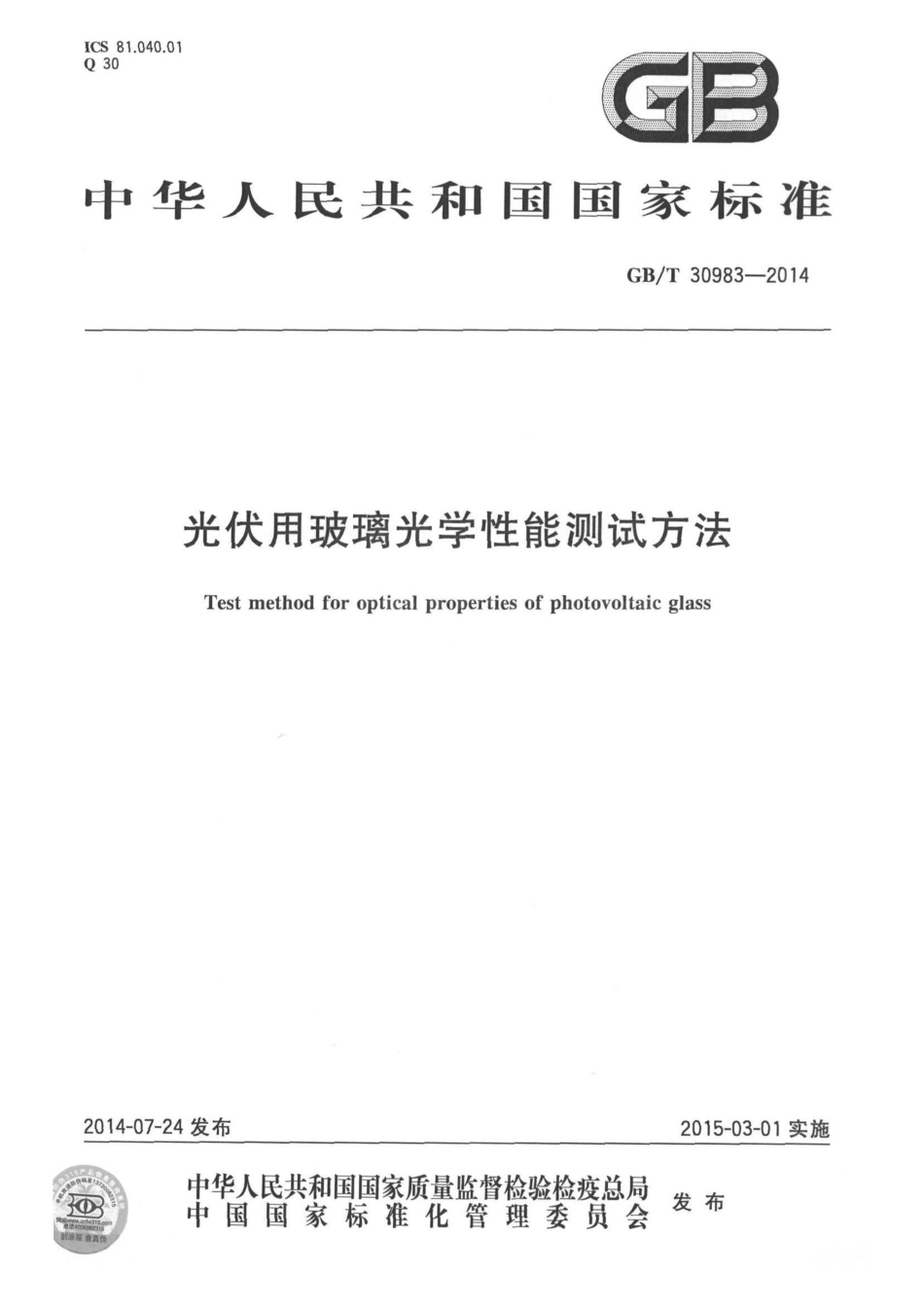

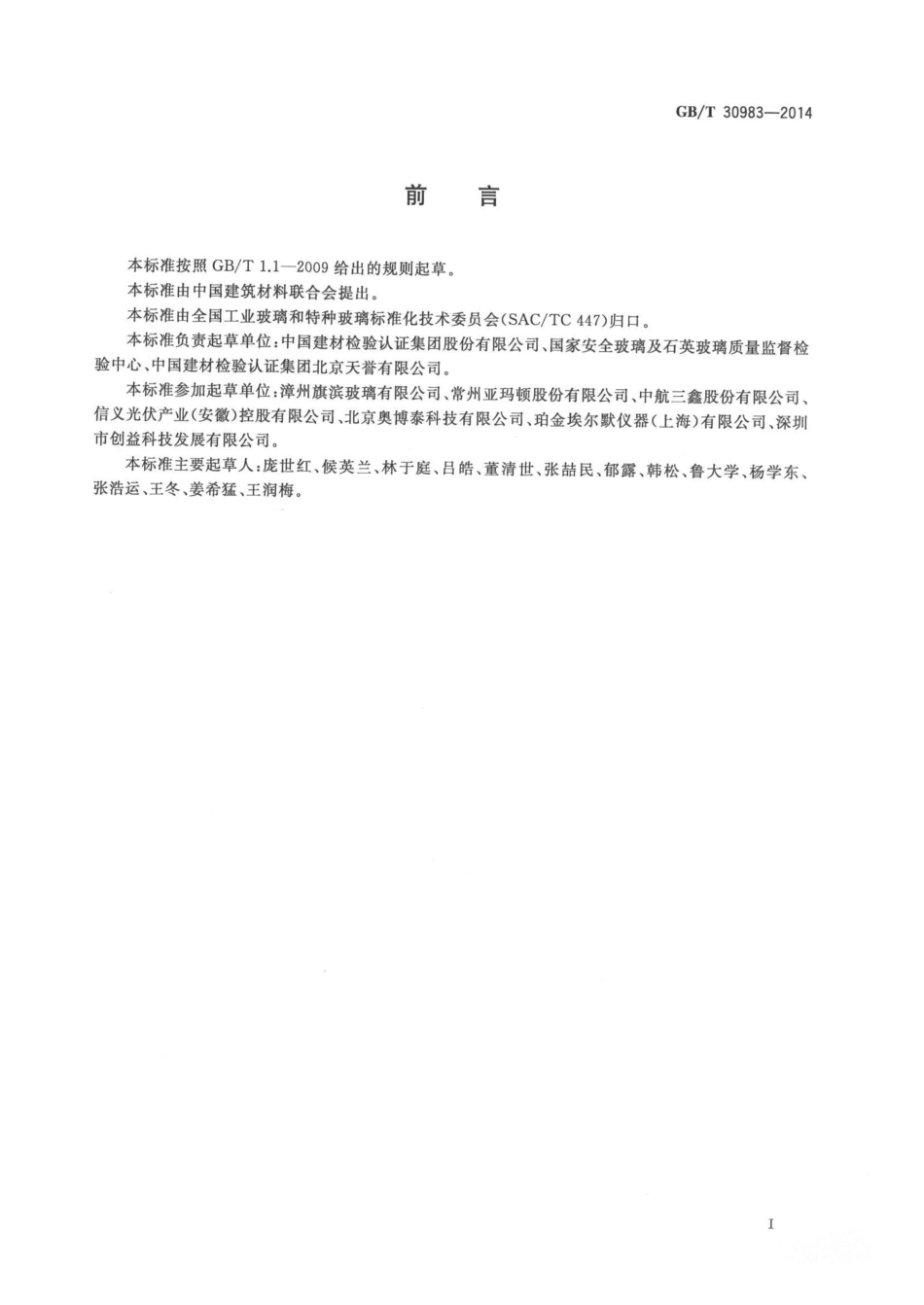

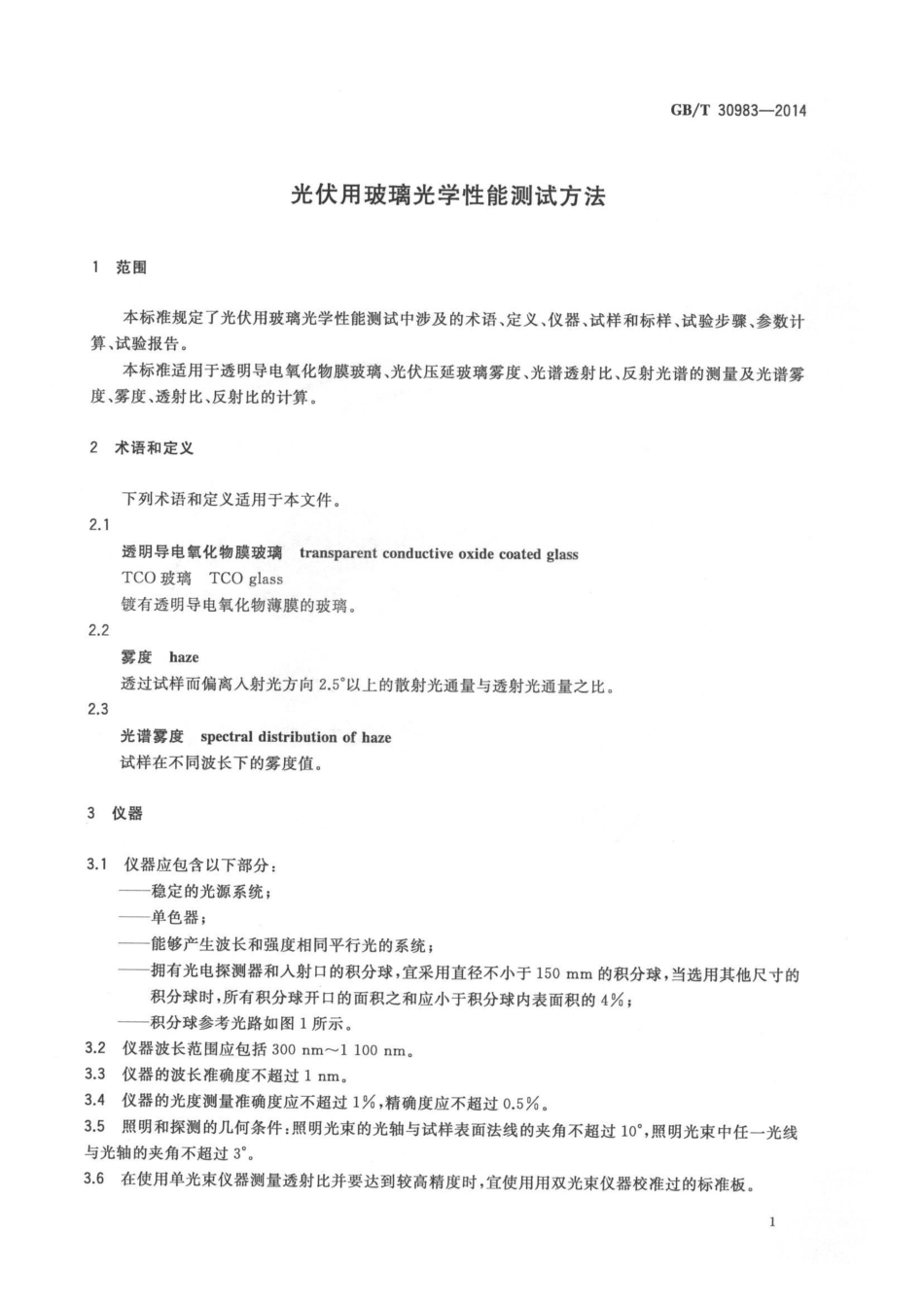

ICS81.040.01Q30GB中华人民共和国国家标准GB/T30983-2014光伏用玻璃光学性能测试方法Test method for optical properties of photovoltaic glass2014-07-24发布2015-03-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布刮涂层查真伪GB/T30983-2014前言本标准按照GB/T1,1一2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国工业玻璃和特种玻璃标准化技术委员会(SAC/TC447)归口。本标准负责起草单位：中国建材检验认证集团股份有限公司、国家安全玻璃及石英玻璃质量监督检验中心、中国建材检验认证集团北京天誉有限公司。本标准参加起草单位：漳州旗滨玻璃有限公司、常州亚玛顿股份有限公司、中航三鑫股份有限公司、信义光伏产业（安徽）控股有限公司、北京奥博泰科技有限公司、珀金埃尔默仪器（上海）有限公司、深圳市创益科技发展有限公司。本标准主要起草人：庞世红、候英兰、林于庭、吕皓、董清世、张喆民、郁露、韩松、鲁大学、杨学东、张浩运、王冬、姜希猛、王润梅。GB/T30983-2014光伏用玻璃光学性能测试方法1范围本标准规定了光伏用玻璃光学性能测试中涉及的术语、定义、仪器、试样和标样、试验步骤、参数计算、试验报告。本标准适用于透明导电氧化物膜玻璃、光伏压延玻璃雾度、光谱透射比、反射光谱的测量及光谱雾度、雾度、透射比、反射比的计算。2术语和定义下列术语和定义适用于本文件。2.1透明导电氧化物膜玻璃transparent conductive oxide coated glassTCO玻璃TCO glass镀有透明导电氧化物薄膜的玻璃。2.2雾度haze透过试样而偏离人射光方向2.5以上的散射光通量与透射光通量之比。2.3光谱雾度 spectral distribution of haze试样在不同波长下的雾度值。3仪器3.1仪器应包含以下部分：稳定的光源系统；单色器；能够产生波长和强度相同平行光的系统；拥有光电探测器和人射口的积分球，宜采用直径不小于150mm的积分球，当选用其他尺寸的积分球时，所有积分球开口的面积之和应小于积分球内表面积的4%；积分球参考光路如图1所示。3.2仪器波长范围应包括300nm1100nm。3.3仪器的波长准确度不超过1nm。3.4仪器的光度测量准确度应不超过1%，精确度应不超过0.5%。3.5照明和探测的几何条件：照明光束的光轴与试样表面法线的夹角不超过10，照明光束中任一光线与光轴的夹角不超过3。3.6在使用单光束仪器测量透射比并要达到较高精度时，宜使用用双光束仪器校准过的标准板。1GB/T30983-20146双光束b)单光束说明：参比光束；样品光束；测试品；光陷阱；标准白板白板；光电探测器图1积分球示意图4试样和标样4.1试样用TCO玻璃或光伏压延玻璃作为试样，尺寸宜根据仪器的要求制备，宜采用100mm100mm。4.2标样4.2.1雾度光谱测定中，采用空气层作为参比标样4.2.2光谱透射比测定中，采用空气层作为参比标样4.2.3光谱反射比测定中，采用仪器配置的参比白板作为参比标样。5试验步骤5.1雾度光谱测量测量波长范围300nm1100nm,波长间隔5nm。测量时按照表1的规定操作，依次测量r1()、2()、3()、4()。测量过程中，试样的膜面朝向积分球一侧。2GB/T30983-2014表1测试中试样与标准白板放置关系参数试样标准白板测量值51(a)无有入射光通量z(A)有有透过试样的总透射光通量t3(a)无无仪器的散射光通量x4(a)有无仪器和试样总的散射光通量5.2光谱透射比测量波长范围为300nm1100nm,波长间隔5nm。按照5.1中方法测量x1(a)、tz(a),测量时样品的膜面铜向积分球一侧。样品的光谱透射比T8)份100%。绘制TG8)-放长曲线，得到样品在不同波长下的光谱透射比。5.3光谱反射比测量波长范围为300nm1100nm,波长间隔5nm。测量前应对仪器进行基线校正，进行校正时以标准白板作为参比标样；测量时样品放置位置如图2所示。样品膜面朝向积分球一侧时的光谱反射比记为R,(入)；样品玻璃面朝向积分球一侧时的光谱反射比记为R。(入)。绘制R,(入)-被长曲线和R,(A)波长曲线，得到样品在不同波长下的光谱反射比。6说明：参比光束；样品光束；测试样品光陷阱：在基线校正时为标准白板，反射比测量时为测试样品；一白板：一光电探测器。图2光谱反射比测量示意图3
