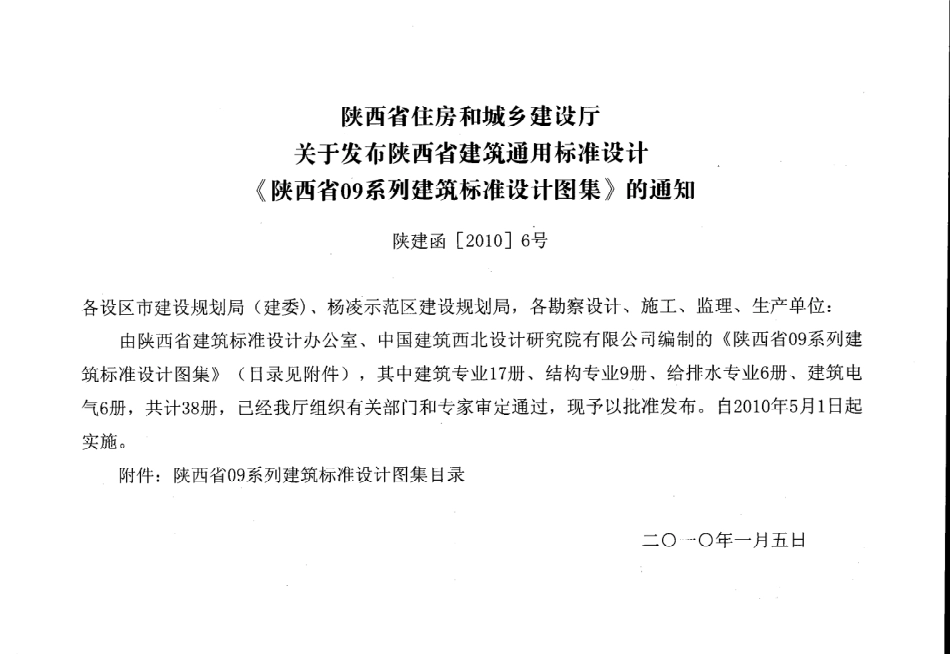

陕西省建筑标准设计09系列建筑图集（第一册）陕09J01建筑用料及做法中国计划出版社陕09J01013556陕西省建筑标准设计B07772409系列建筑图集（第一册）陕09J01建筑用料及做法批准部门：陕西省住房和城乡建设厅组织编制：陕西省建筑标准设计办公室中国计划出版社陕西省住房和城乡建设厅关于发布陕西省建筑通用标准设计陕西省09系列建筑标准设计图集的通知陕建函20106号各设区市建设规划局（建委）、杨凌示范区建设规划局，各勘察设计、施工、监理、生产单位：由陕西省建筑标准设计办公室、中国建筑西北设计研究院有限公司编制的陕西省09系列建筑标准设计图集（日录见附件），其中建筑专业17册、结构专业9册、给排水专业6册、建筑电气6册，共计38册，已经我厅组织有关部门和专家审定通过，现予以批准发布。自2010年5月1日起实施。附件：陕西省09系列建筑标准设计图集目录二0一0年一月五日附件：陕西省09系列建筑标准设计图集目录序号图集代号分册图集名称序号图集代号分册图集名称1陕09J01建筑用料及做法3陕09G02钢筋混凝土结构构造详图2陕09J02屋面4陕09G03墙下条形基础3陕09J03外装修5陕09G05钢筋混凝土过梁陕09J04-1内装修（墙面）结构专业6陕09G06钢筋混凝土住宅楼梯5陕09J04-2内装修（配件）7陕09C07钢筋混凝土住宅阳台6陕09J04-3内装修（吊顶）8陕09G08钢筋混凝土雨篷挑檐7陕09J05卫生间、盥洗室及洗池9陕09G09预应力混凝土空心板陕09J06-1木门1陕09S1卫生设备安装建筑专业9陕09J06-2塑钢门窗2陕09S2给水工程10陕09J07-1轻质空心条板隔墙给水排水专业3陕09S3室外排水工程11陕09J07-2钢丝网架水泥夹芯板隔墙4陕09S4专用给水工程12陕09J08楼梯栏杆栏板5陕09S5热水工程13陕09J09室外工程6陕09S6消防工程14陕09J10地下工程防水1陕09D1图形符号与技术资料15陕09J11附属建筑2陕09D210kV/0.4kV变配电装置及安装16陕09J15建筑变形缝3陕09D3电力线路敷设及安装17陕09J16管沟及盖板建筑电气专业4陕09D4电力控制及照明装置1陕09G01-1砌体结构构造详图(P型烧结多孔砖)5陕09D5智能化系统设备安装陕09G01-2砌体结构构造详图（混凝土小型空心砌块）6陕09D6防雷与接地工程编制总说明09系列标准设计图集（以下简称09系列图集）根据“陕西省住房和城乡建设厅关于09系列标准设计图集编制立项的批复”陕建函2009222号，由陕西省建筑标准设计办公室和中国建筑西北设计研究院有限公司在陕西省02系列标准设计图集基础上完成修编，陕西省住房和城乡建设厅颁布实施。09系列图集适用于民用建筑和一般工业建筑。09系列图集编制中，严格执行国家和地方现行有关标准和政策，积极采用“节地、节能、节水、节材和环境保护”的技术措施；推广使用国内外先进、成熟的材料、制品和设备；注重实用技术和地方特色相结合，标准化和多样化相结合，安全、适用、经济、美观统筹兼顾，适应建筑市场的多种需求。09系列图集由建筑、结构、给水排水、暖通、建筑电气等5个专业共42个分册组成，基本涵盖了建筑设计的主要方面。编制过程中，我们得到了各编、审单位和专家的大力支持和帮助，在此一并致谢。09系列图集在使用过程中如果发现问题，请反馈至主编单位。09系列图集编制领导小组成员：顾问：李子青组长：郑建钢组员：茹广生付涛熊中元主编单位：陕西省建筑标准设计办公室、中国建筑西北设计研究院有限公司主审单位：中联西北工程设计研究院、陕西省建筑设计研究院有限公司、西安市建筑设计研究院参审单位：中国轻工业西安设计工程有限责任公司、陕西省现代建筑设计研究院、陕西省建筑科学研究院、中国新时代国际工程公司
