广东省高层建筑混凝土结构技术规程DBJ15-92-2013.pdf

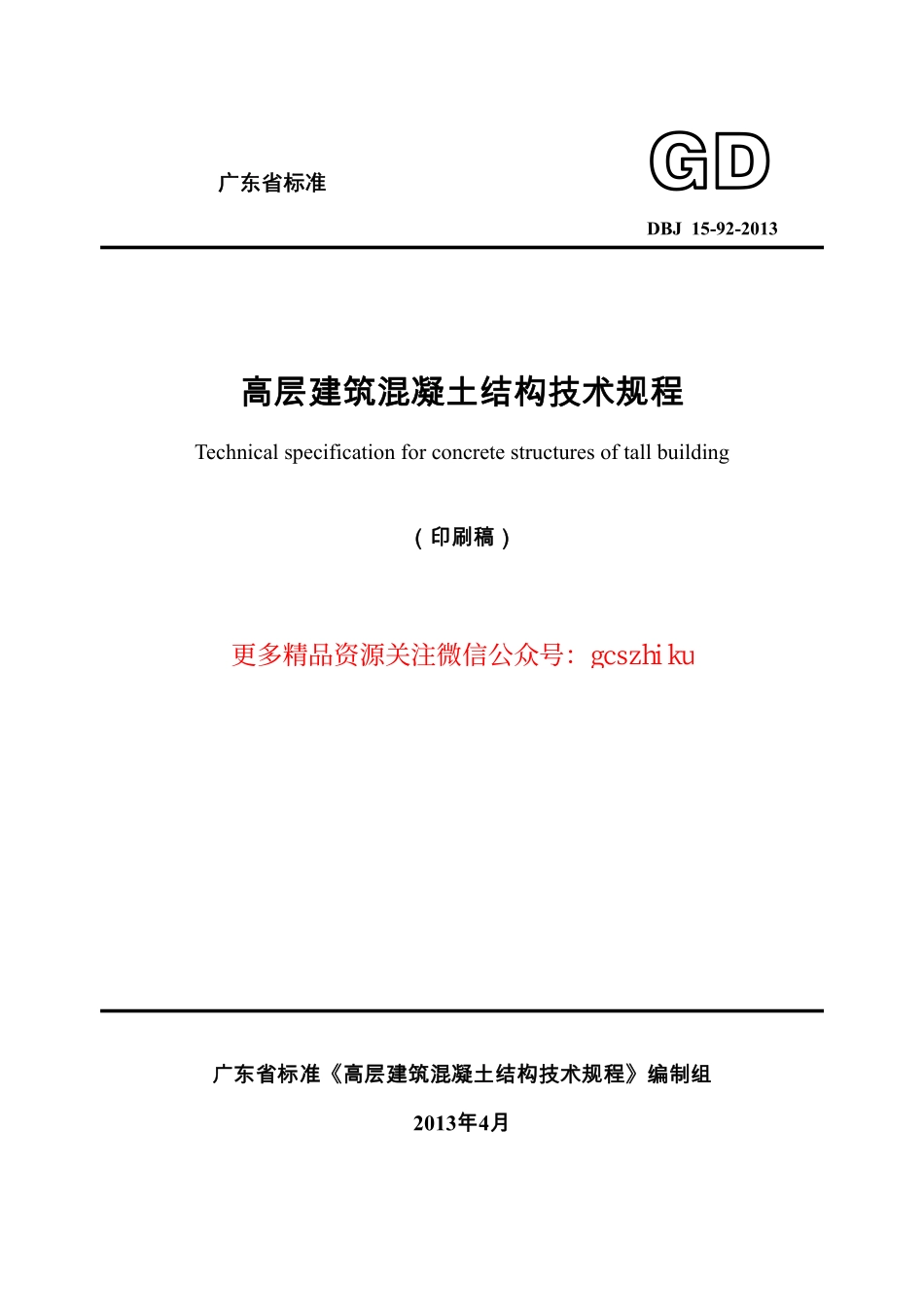

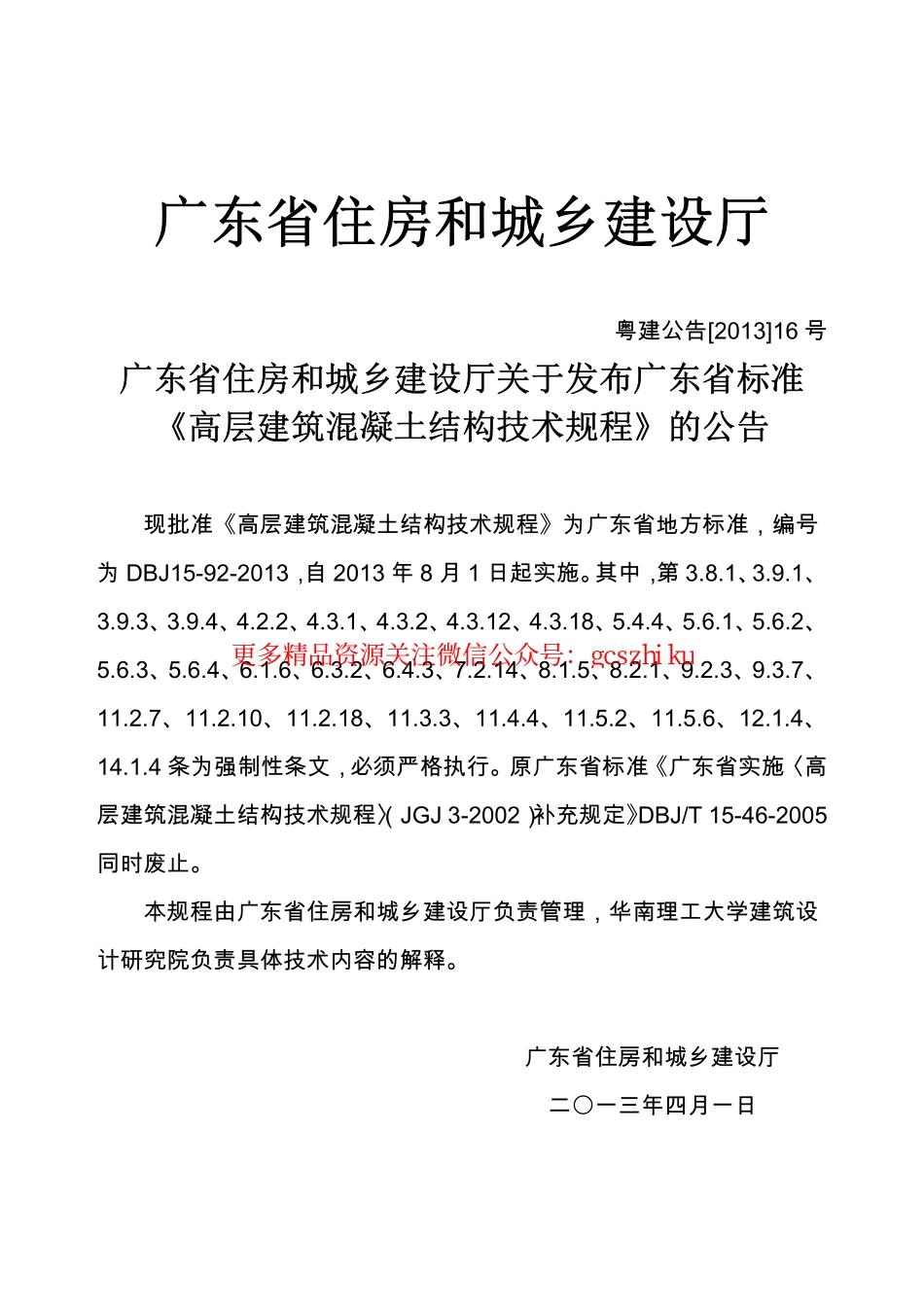

GDGD 广东省标准广东省标准 DBJ 15-92-2013 高层建筑混凝土结构技术规程高层建筑混凝土结构技术规程 Technical specification for concrete structures of tall building （印刷稿）（印刷稿）广东省标准高层建筑混凝土结构技术规程编制组广东省标准高层建筑混凝土结构技术规程编制组 2013年年4月月 更多精品资源关注微信公众号：g cs z h i k u更多精品资源关注微信公众号：g cs z h i k u 广东省住房和城乡建设厅 广东省住房和城乡建设厅 粤建公告201316 号 广东省住房和城乡建设厅关于发布广东省标准 高层建筑混凝土结构技术规程的公告 广东省住房和城乡建设厅关于发布广东省标准 高层建筑混凝土结构技术规程的公告 现批准高层建筑混凝土结构技术规程为广东省地方标准，编号为 DBJ15-92-2013，自 2013 年 8 月 1 日起实施。其中，第 3.8.1、3.9.1、3.9.3、3.9.4、4.2.2、4.3.1、4.3.2、4.3.12、4.3.18、5.4.4、5.6.1、5.6.2、5.6.3、5.6.4、6.1.6、6.3.2、6.4.3、7.2.14、8.1.5、8.2.1、9.2.3、9.3.7、11.2.7、11.2.10、11.2.18、11.3.3、11.4.4、11.5.2、11.5.6、12.1.4、14.1.4 条为强制性条文，必须严格执行。原广东省标准广东省实施高层建筑混凝土结构技术规程（JGJ 3-2002）补充规定 DBJ/T 15-46-2005同时废止。本规程由广东省住房和城乡建设厅负责管理，华南理工大学建筑设计研究院负责具体技术内容的解释。广东省住房和城乡建设厅 二一三年四月一日 更多精品资源关注微信公众号：g cs z h i k u前前 言言 根据广东省建设厅关于下达广东省标准高层建筑混凝土结构技术规程编制任务通知（粤建科函2005237号），规程编制组认真总结广东省的设计经验与工程实践经验，在国家行业标准高层建筑混凝土结构技术规程JGJ 3-2010、广东省实施高层建筑混凝土结构技术规程（JGJ 3-2002）补充规定DBJ/T 15-46-2005的基础上，制定广东省标准高层建筑混凝土结构技术规程（以下简称“广东省高规”）。广东省高规除与国家行业标准主要条文保持一致外，反映了近年来广东省的科研成果及工程实践经验。编写的主要原则如下：1、强制性条文与国家行业标准高层建筑混凝土结构技术规程JGJ 3-2010均一致。2、章节编排与（JGJ 3-2010）基本一致，结构构件的构造要求与（JGJ 3-2010）基本保持一致，增加下列内容：（1）“巨型框架-核心筒结构”独立成章；（2）隔震、消能减震（振）和结构控制；（3）结构地震作用效应计算的时域显式随机模拟法。3、对下列问题作改进和调整：（1）材料：不限制剪力墙使用C60以上高强混凝土，提出对剪力墙使用C60以上高强混凝土的附加要求；（2）结构的侧向刚度均以单位层间位移角所需的水平力表达；（3）适当放松结构层间位移角限值；（4）不控制结构的周期比，仅控制结构在偶然偏心地震作用下的扭转位移比；（5）改进结构抗震性能设计的方法；（6）明确不以调整结构刚度来满足楼层最小地震剪力要求；更多精品资源关注微信公众号：g cs z h i k u（7）有条件地放松筒体剪力墙的轴压比限值；（8）明确一般框架-剪力墙结构的地震剪力调整规定不适合巨型框架-核心筒结构，要求核心筒承担100%的地震剪力；（9）对（JGJ 3-2010）中一些未定量条文给出定量解释，以方便操作；（10）保留和调整广东省实施高层建筑混凝土结构技术规程（JGJ 3-2002）补充规定DBJ/T 15-46-2005的一些条文，如桩基础承载力计算的规定等。广东省高规中以黑体字标志的条文为强制性条文，必须严格执行。广东省高规由华南理工大学建筑设计研究院负责解释。在执行过程中，请各单位结合工程实践，认真总结经验，并将意见和建议寄送至华南理工大学建筑设计研究院（地址：广州市五山华南理工大学建筑设计研究院，邮编：510641，联系人：刘光爽，E-mail：）。主编单位：华南理工大学建筑设计研究院 参编单位：广东省建筑设计研究院 广州市设计院 广州珠江外资建筑设计院有限公司 广州容柏生建筑结构设计事务所 广州瀚华建筑设计有限公司 深圳市建筑设计研究总院有限公司 华南理工大学土木与交通学院 广州大学 广州建筑集团有限公司 中国建筑第四工程局有限公司 广州市城乡建设委员会 更多精品资源关注微信公众号：g cs z h i k u广州市建设科学技术委员会办公室 顾问：容柏生 周福霖 魏 琏 傅学怡 主要起草人员：王松帆 韦 宏 方小丹 冉志伟 苏 成 张元坤 李少云 李敏霞 陈 坚 陈 星 罗赤宇 周 云 周 定 高俊岳 黄泰赟 黄熙明 舒宣武 廖建三 （按姓氏笔画排列）主要审查人员：江欢成 钱稼茹 程懋堃 范 重 韦承基 吕西林 崔鸿超 扶长生 李英民 李爱群 顾国荣 韩小雷 郭满良 责任编辑：刘光爽 王华林 更多精品资源关注微信公众号：g cs z h i k u1目目 次次 1 总则.1 2 术语和符号.3 2.1 术语.3 2.2 符号.5 3 结构设计基本规定.11 3.1 一般规定.11 3.2 材料.12 3.3 适用高度和高宽比.13 3.4 结构平面布置.16 3.5 结构竖向布置.20 3.6 楼盖结构.21 3.7 水平位移限值和舒适度要求.22 3.8 构件承载力设计.26 3.9 抗震等级.26 3.10 特一级构件设计规定.28 3.11 结构抗震性能设计.30 3.12 抗连续倒塌设计基本要求.33 4 荷载和地震作用.35 4.1 竖向荷载.35 更多精品资源关注微信公众号：g cs z h i k u24.2 风荷载.35 4.3 地震作用.40 5 结构计算分析.51 5.1 一般规定.51 5.2 计算参数.53 5.3 计算简图处理.54 5.4 重力二阶效应及结构稳定.56 5.5 结构弹塑性分析及薄弱层弹塑性变形验算.57 5.6 荷载组合的效应和地震作用组合的效应.59 6 框架结构设计.62 6.1 一般规定.62 6.2 截面设计.63 6.3 框架梁构造要求.66 6.4 框架柱构造要求.70 6.5 钢筋的连接和锚固.76 7 剪力墙结构设计.81 7.1 一般规定.81 7.2 截面设计及构造.83 8 框架-剪力墙结构设计.95 8.1 一般规定.95 8.2 截面设计及构造.98 9 筒体结构设计.101 更多精品资源关注微信公众号：g cs z h i k u39.1 一般规定.101 9.2 框架-核心筒结构.103 9.3 筒中筒结构.104 10 巨型框架-核心筒结构设计.107 10.1 一般规定.107 10.2 截面设计与构造.107 11 复杂高层建筑结构设计.109 11.1 一般规定.109 11.2 带转换层高层建筑结构.109 11.3 带加强层高层建筑结构.116 11.4 错层结构.117 11.5 连体结构.117 11.6 竖向体型收进、悬挑结构.118 12 混合结构设计.122 12.1 一般规定.122 12.2 结构布置.124 12.3 结构计算.126 12.4 构件设计.127 13 地下室和基础设计.136 13.1 一般规定.136 13.2 地下室设计.138 13.3 基础设计.139 更多精品资源关注微信公众号：g cs z h i k u413.4 桩身构造.144 14 结构隔震和消能减震(振)设计.148 14.1 一般规定.148 14.2 结构隔震设计.148 14.3 结构消能减震设计.154 14.4 结构风振控制设计.161 15 高层建筑结构施工.164 15.1 一般规定.164 15.2 施工测量.164 15.3 基础施工.168 15.4 垂直运输.168 15.5 脚手架及模板支架.170 15.6 模板工程.171 15.7 钢筋工程.174 15.8 混凝土工程.175 15.9 大体积混凝土施工.177 15.10 混合结构施工.178 15.11 复杂混凝土结构施工.180 15.12 施工安全.181 15.13 高温和雨期施工.181 15.14 绿色施工.184 附录 A 楼盖结构竖向振动加速度计算.187 更多精品资源关注微信公众号：g cs z h i k u5附录 B 广东省基本风压与风荷载体型系数.189 附录 C 时域显式随机模拟法.198 附录 D 墙体稳定验算.207 附录 E 转换层上、下结构侧向刚度规定.209 附录 F 圆形钢管混凝土构件设计.211 F.1 构件设计.211 F.2 连接设计.216 附录 G RC 梁圆钢管混凝土柱节点环梁承载力设计方法.222 G.1 节点环梁受拉环筋和箍筋的计算.222 G.2 钢筋混凝土无梁楼盖圆钢管混凝土柱节点环梁受拉环筋和箍筋的计算.225 G.3 环梁节点与钢管混凝土柱联结面的抗剪承载力验算.225 G.4 算例.227 本规程用词说明.231 引用标准名录.232 更多精品资源关注微信公众号：g cs z h i k u更多精品资源关注微信公众号：g cs z h i k u1 Contents 1 General Provisions 1 2 Terms and Symbols 2 2.1 Terms 2 2.2 Symbols 3 3 Basic Requirement of Structural Design 7 3.1 General Requirement 7 3.2 Materials 8 3.3 Height and Aspect Ratio Limitations 8 3.4 Structural Plan Layout 10 3.5 Structural Vertical Arrangement 13 3.6 Diaphragm System 14 3.7 Limitations for Story Drift and Comfort 14 3.8 Strength Design of Members 17 3.9 Seismic Design Grade of Structural Members 17 3.10 Requirement for Members of Special Seismic Design Grade 19 3.11 Performance-based Seismic Design of Structures 20 3.12 Requirement for Preventing Structural Progressive Collapse 22 4 Loads and Seismic Action 23 4.1 Vertical Load 23 4.2 Wind Load 23 4.3 Seismic Action 27 5 Structural Analysis 35 5.1 General Requirement 35 5.2 Analysis Parameters 36 5.3 Analysis Modeling 37 5.4 Second-Order Effects and Structural Stability 38 5.5 Elasto-plastic Analysis and Check of Story Drift of Weak and/or Soft Stories 39 5.6 Effects of Combinations of Loads and/or Seismic Actions 40 6 Design of Frame Structure 43 6.1 General Requirement
