公路桥涵施工技术规范JTGT F50-2011.pdf

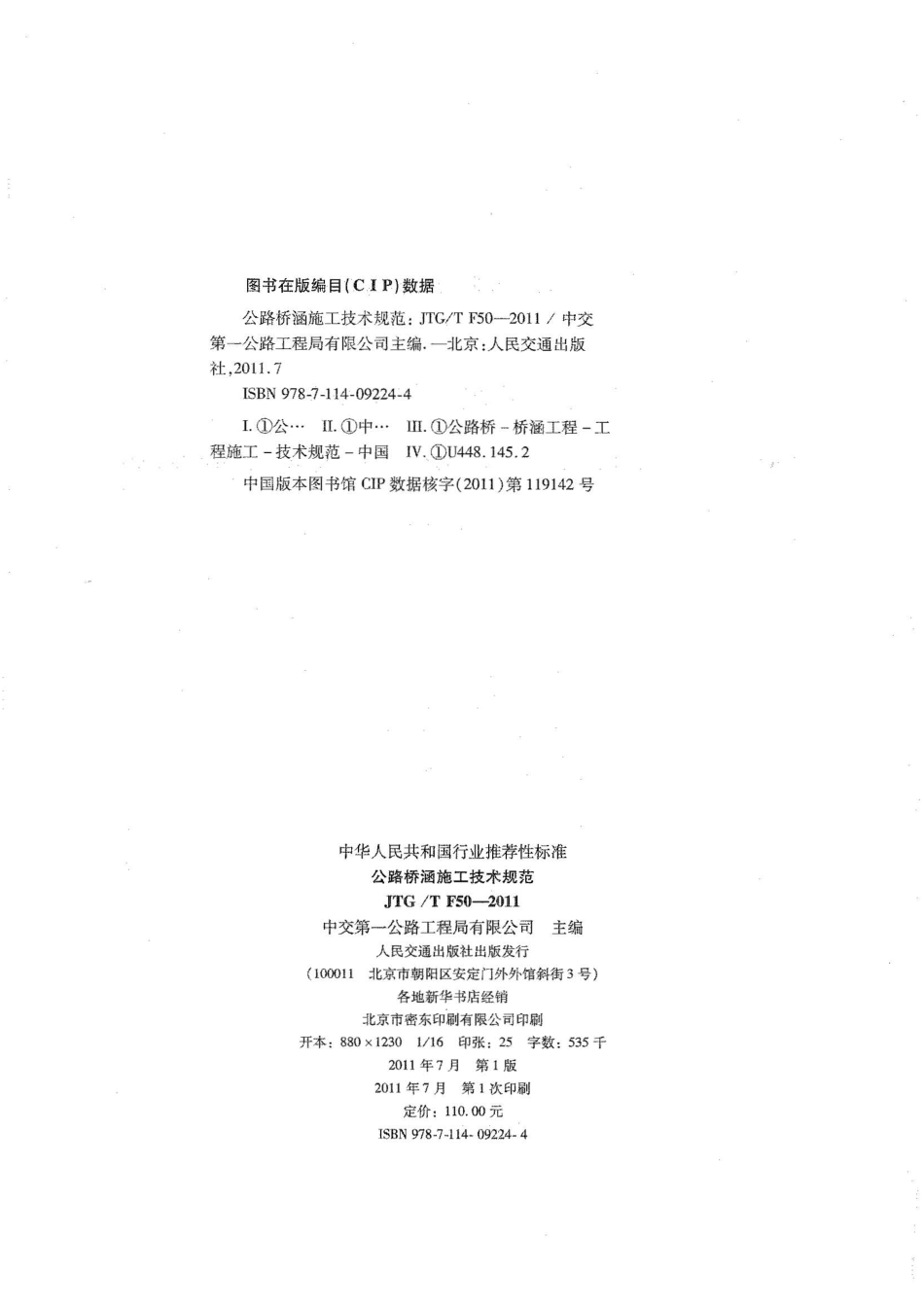

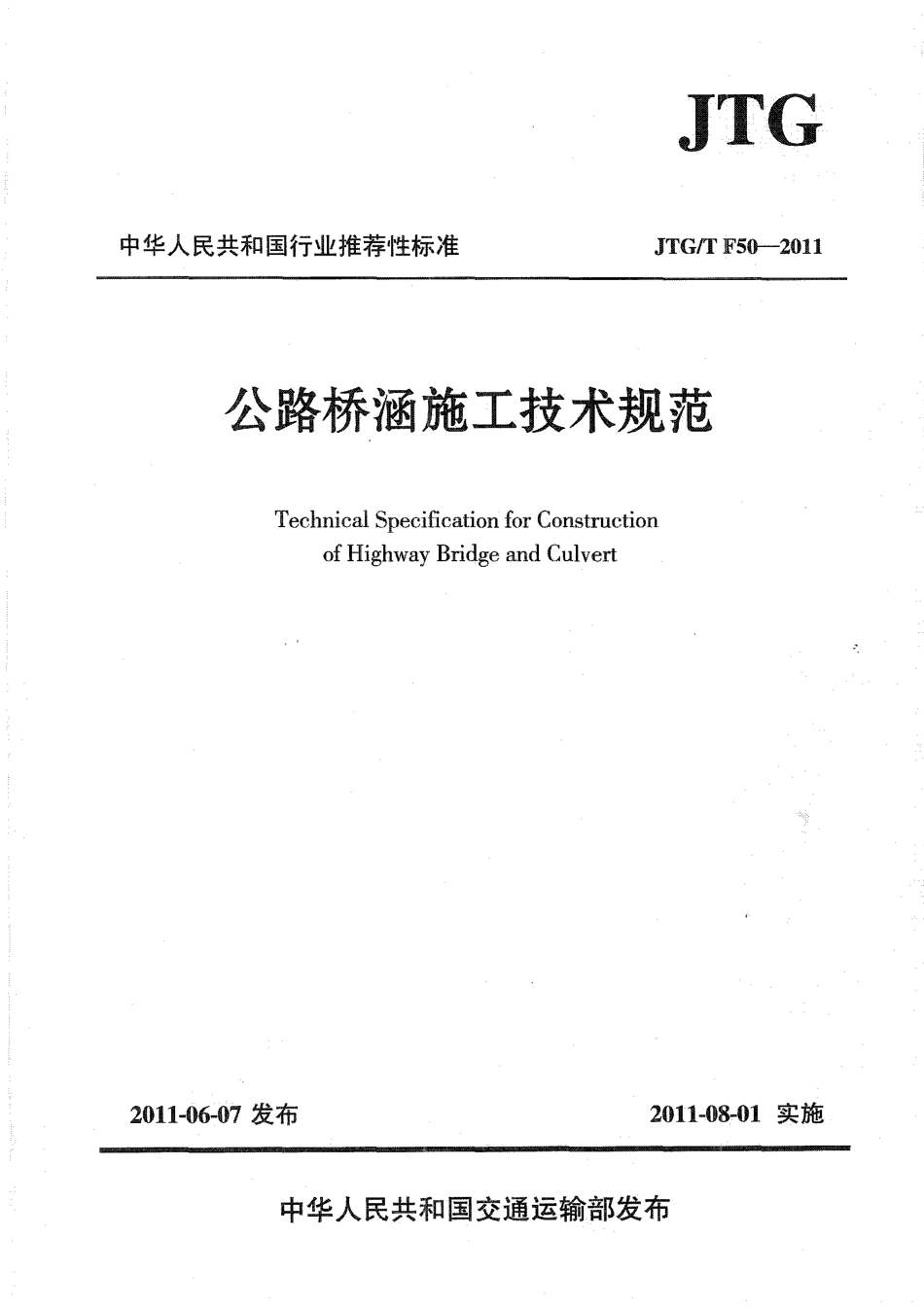

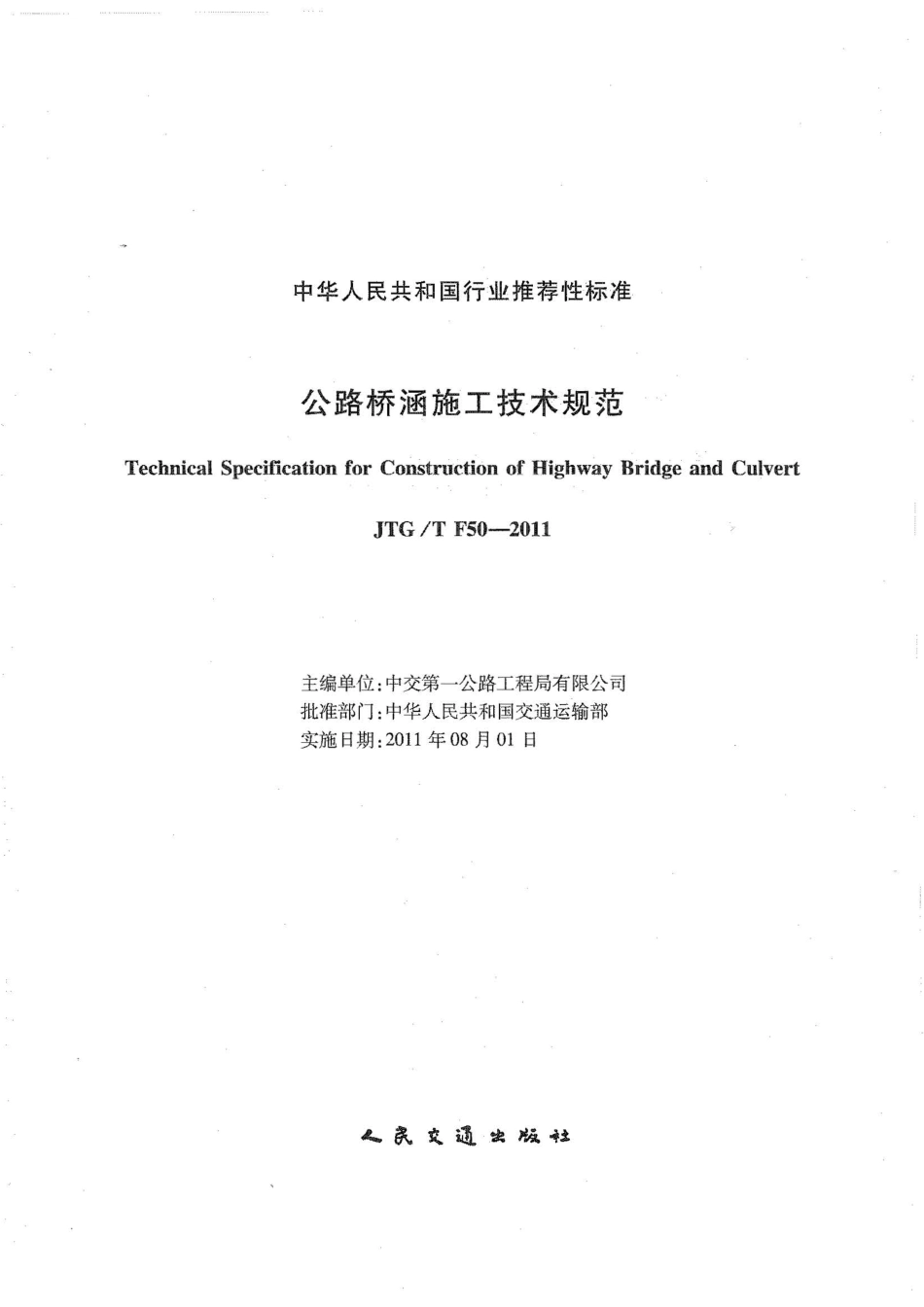

JTG 中华人民共和国行业推荐性标准JTGff FSO-2011 公路桥摇施工技术规范Technical Specification for Construction of Highway Bridge and Culvert 2011-06-07发布2011-08翩。1实施中华人民共和盟交通运输部发布中华人民共和国行业推荐性标准公路桥涵施工技术规范Technical Specification for Constructjon of Highway ridge nd Culvert JTG/T F50-2011 主编单位:中交第一公路工程局有限公司批准部门:中华人民共和国交通运输部实施日期:2011年08月01日A鼠文il.烧成社图书在版缩目(CJP)数据公路桥i函施工技术规拖:JTG/T F50-2011/中交第一公路工程局有限公司主编一北京:人民交通出版丰士，20Ll.7 ISBN 978-7-114-09224-4 1.公u.中1II.公路桥-桥涵工程一工程施工-技术规范-中国lV.(U448.145.2 中国版本图书馆CIP数据核字(2011)第119142号中华人民共和国行业推荐性标准公路桥涵施工技术规范JTG/T F50甲-2011中交第一公路工程局有限公司主编人民交通出版社出版发行(1刀II北京市朝阳区安定门外外馆斜街3号)各地新华书店经销北京市密东印刷有限公司印刷开本:880 x 1230 1116 印张:25 字数:535千2011年7月第l版2011年7月第1次印刷定价:110.00元ISBN 978刁蝇114-09224-4 中华人民共如国交通运输部公11:工t=t 2011年第32号关于公布公路桥漏隆工技*规革(JTG/T F50-20 11)的公告现公布公路桥涵施工技术规范(JTG/T F50-2011)，作为公路工程行业推荐性标准，自2011年8月1日起施行，原公路桥涵施工技术规范(JTJ 041-2000)同时废止。该规范的管理权和解释权归交通运输部，日常解释和管理工作由主编单位中交第一公路工程局有限公司负责。请各有关单位在实践中注意总结经验，及时将发现的问题和修改意见函告中交第一公路工程局有限公司(地址:北京市朝阳区管庄周家井，邮政编码:100024)，以便修订时研用。特此公告。主题词:公路规范公告交通运输部办公厅中华人民共和国交遥远输部二。一一年六月七日2011年6月9B印发前言F.JIJ吕本规范系根据中华人民共和国交通部交公路发2006J439号文关于下达2006年度公路工程标准制修订项吕计划的通知的姿求，由中交第一公路工程局有限公司作为主编单位p对公路桥涵施工技术规范(JJ0412000)进行修订而成。在修订过程中，编制组进行了广泛的调查研究积专题论证，并在总结近年来公路桥涵施工的成功经验以及相关科研成果的基础上，吸纳了其中成熟的技术和工艺，同时也借鉴了国外先进的技术标准和规范，体现了安全、耐久、节能的公路桥涵工程建设理念。本次修订重点突出了技术的成熟性和先进性，规定了公路桥涵工程施工中应遵守的准则、技术要求以及对施工关键工序的控制原则，并与相关的标准、规范协调配套。修订的主要内容为:(1)原规范的条文部分共22章，本次修订新增加了4章:第13章扩大基础、承台与墩台，第20章海洋环境桥梁，第25章安全施工与环境保护，第26章工程交工，修订后条文部分共26意。原规范有28个附录，本次修订进行了适当调整，调整后为17个附录。原规范有84条术语，本次修订保留19条，取消65条，新增7条，修订后为26条。(2)对有关重重节的编排和内容作了适当调整。将原规范中钢圈堪的内容调整到第13章扩大基础、承台与墩台气将原规范分散在各章与拱桥有关的规定(拱架、拱留砌筑等)统一调整到第15章拱桥;钢桥面铺幸运一节原规范列于悬索桥一章中，现调整到第21直言桥面及附属工程;将原规范市的第11章第11.10节热期、雨期施工与第14章冬期施工的内容合并，成为单独一章。(盯在原规范的基础上，本次修订新增加了环氧涂层钢筋、高性能混凝土、真空辅助压浆、元教结预应力和体夕i、预应力、桩底后应浆、膜袋嗣堪、钢拱桥、斜腿刚构桥、拓宽改建梁桥拼接施工、大型箱梁整孔预制安装、钢索塔、矮塔斜拉桥、元背索斜拉桥、自错式悬索桥、波形钢涵洞、涵洞接长、加筋土桥台等内容。(4)钢筋的机械连接取消了锥螺纹连接接头，对徽粗豆露、纹、滚轧宣螺纹和套筒挤压连接三种接头予以规定。增加了束筋施工的技术要求。(5)对混凝土工程，依据近年来新颁布实施的相关标准，对原规范的有关规定作了修改和调整:对水泥的食碱量提出了明确姿求;集料的有关指标按方孔筛标准列出(原规范为国孔筛);列出了粗祭料的表观密度、松散堆积密度、空隙率和吸水率等指标要求;对掺合料和外加剂等混合材料作了更为严格的规定;对混凝土的配合比设计增加了耐久性指标的要求:对混凝土强度检验评定标准作了修改。(6)在后张预应力管道材料中，增加了对塑料波纹管的有关规定;对后张预应力孔道公路桥涵施工技术规范(JTG/TF50-2011)应当豆，提高了浆材料、浆液性能、制浆设备和压浆工艺的技术要求及质量标准。(7)对挖孔灌注桩，增加了挖孔施工的安全要求;并对岩J容、采空区、软二七、冻土等特殊地区的灌注桩施工作了相应规定。(8)明确规定片石混凝土仅适用于基础、墩台身等巧受lli结构中。(9)沉井增加了泥浆润滑套下沉沉井的有关技术姿求。地下连续墙增加了钻抓法、统削法、钻劈法、抓取法等成槽方法的施工技术要求。(10)斜拉桥增加了对拉索锚固区、环形预应力束、钢错箱等的施工要求，以及对纲绞线拉索制作和安装的技术规定。(11)悬索桥增加了索鞍、预制索股和索夹等制造方面的技术要求，以及主缆架设空中纺线法的施工规定;取消了原规范中钢加劲梁制造加工的内容，统一执行第19章钢桥的规定。(12)钢桥一章中对钢梁的广内试拼装作出了更详细的规定。原规范的焊接工艺评定引用其他标准，现将焊接工艺评定的规定列入本规范的附录中，便于直接遵照执行。(13)对大跨径桥梁施工过程控制的要求作出了原则规定。(14)海洋环境桥梁一章中提出了对海上桥梁的特殊施工要求，以及海洋腐蚀环境条件下保证结构耐久性的施工技术要求。(15)安全施工与环境保护一章中，在安全施工方面，主要对桥涵工程施工场地的规划和临时设施的设室、机具设备和参加施工的作业人员、高处作业、水上作业、施工现场用电、起重吊装施工、防火、季节性施工、爆破施工，以及在特殊地区进行桥涵工程施工时的安全作出了较明确的规定;环境保护方面，主要对防止水土的污染和流失、空气污染和噪声污染，以及对文物、古迹和自然生态环境的保护等予以规定。请各有关单位将执行本规范过程中所发现的问题和修改意见函告中交第一公路工程局有限公司(地址:北京市朝阳区管庄周家井，邮政编码:100024)，以便下次修订时研用。主编单位:中交第一公路工程局有限公司参编单位:四川公路桥梁建设集团有限公司湖南路桥建设集团公司广东省长大公路工程有限公司重庆高速公路集团有限公司路桥集团国际建设股份有限公司中交第二公路工程局有限公司中交第二航务工程局有限公司中交第四航务工农局有限公司主要起蒙人:弓天云田克平荣学军张志新曹瑞刘玉兰主中文李海鹰郭光松牛亚洲|汪德隆李加才曹玉新朱金坤光明维玉军范文理因启主在钟建锋钟宁德兴华杜洪池张国志!冻绍华2 目录目录1 总则2 术语.23 施工准备和施工测量.5 3.1 施工准备.53.2 施工测量.6 4 钢筋.10 4.1 一般规定.10 4.2 钢筋的加工.11 4.3 钢筋的连接.12 4.4 钢筋的绑扎与安装.155 模板、交架.195.1 一般规定.19 5.2 模板、支架设计.205.3 模板的制作与安装.225.4 支架的制作与安装.24 5.5 模板、支架的拆除.25 4 混凝土工程.26 6.1 一般规定.26 6.2 水泥.26 6.3 绍笑料.27 6.4 粗集料拥.29 6.5水.31 6.6 外加剂.31 6.7 掺合料.32 6.8 混凝土配合比.32 6.9 混凝土拌制.336.10 混凝土运输.34 6.11 混凝土挠筑.35 6.12 混凝土养护.36 6.13 大体积混凝土、抗冻混凝土积抗渗混凝土.37 6.14 高强度混凝土.川.39 公路桥涵施工技术规范(JTG/TF50-2011)6.15 高性能混凝土.406.16 质量检验.45 7 预应力混凝土工程.49 7.1 一般规定.497.2 预应力筋及其制作.497.3 错具、夹具和连接器.50 7.4 管道.e.52 7.5 混凝土浇筑.53 7.6 施加预应力.53 7.7 先张法.55 7.8 后张法.56 7.9 后张孔道压浆及封锚.59 7.10 元结结预应力.氢.63 7.11 体外、预应力.637.12 质釜控制与检验.64 S 钻(挖)孔灌注桩.66 8.1 一般规定.氢.668.2 钻孔灌注桩.668.3 岩溶、采空区和其他特殊地区的钻孔灌注桩.708.4 大直径桩、超长桩.71 8.5 桩底后压浆.72 8.6 挖孔灌注桩.73 8.7 质量检验与质量标准.74 9 沉入桩.76 9.1 一般规定.76 9.2 桩的制作.76 9.3 桩的吊运、存放和运输.79 9.4 试桩与桩基承载力.80 9.5 沉桩.mm 沉井.84 10.1 一般规定.84 10.2 沉井制作.84 10.3 沉井浮运与就位.85 10.4 沉井下沉与着床.86 10.5 基底检验与沉并封底.87 10.6 井孔填充和顶板浇筑.8910.7 质量检验与质量标准.89 一2一吕录11 t也下连续墙.9011.1 一般规定.90 11.2 施工平台与导墙.90 11.3 地下连续墙施工.91 12 阴挖地基.9412.1 一般规定.9412.2 土石固堪.94 12.3 基坑.95 12.4 挖基和排水.97 12.5 地基处理.98 12.6 地基检验.99 13 扩大基础、承台与墩台圄.10113.1 一般规定.101 13.2 扩大基础.101 13.3 承台.10213.4 桥墩与桥台.10413.5 墩台帽和盖梁.106 13.6 片石混凝土.106 14 砌体.107 14.1 一般规定.107 14.2 材料.107 14.3 均工墩台.108 14.4 附属工程及回填.109 14.5 砌体勾缝及养护.110 14.6 加筋土桥台.11014.7 质量检验与质量标准.111 15 拱桥.114 15.1 一般规定.114 15.2 拱架.114 15.3 现浇混凝土拱阁.116 15.4 元支架和少支架施工.117 15.5 转体施工.120 15.6 劲性骨架拱.122 15.7 悬臂浇筑拱.124 15.8 钢管混凝土拱.125 15.9 装配式混凝土和架拱和刚架拱.128 15.10 钢拱桥.129 公路才弄涵施工技术探范IJG/T F50-2011)15.11 石拱桥.13015.12 拱上结构.132 15.13 施工控制.,.盒.133 1岳钢筋混凝土和预应力混凝土梁式桥.134 16.1 一般娩定.134 16.2 支架上现浇梁式桥.134 16.3 移动模架逐孔现浇施工.，.135 16.4 装配式桥施工.136 16.5 悬瞥浇筑.140 16.6 悬臂拼装.143 16.7 顶推施工.147 16.8 整孔预制安装箱梁.,.149 16.9 斜腿刚构.153 16.10 拓宽改建梁桥拼接施工.154 17 斜拉桥.156 17.1 一般规定.156 17.2 索塔.156 17.3 主梁.158 17.4 投索.163 17.5 上部结构施工控制.-.165 17.6 矮塔斜拉桥.，.,.,.165 17.7 元背索斜拉桥.量.166 18 悬索桥.167 18.1 一般规定.167 18.2 错破.167 18.3 索塔.169 18.4 索鞍盒.170 18.5 猎道.172 18.6 主
