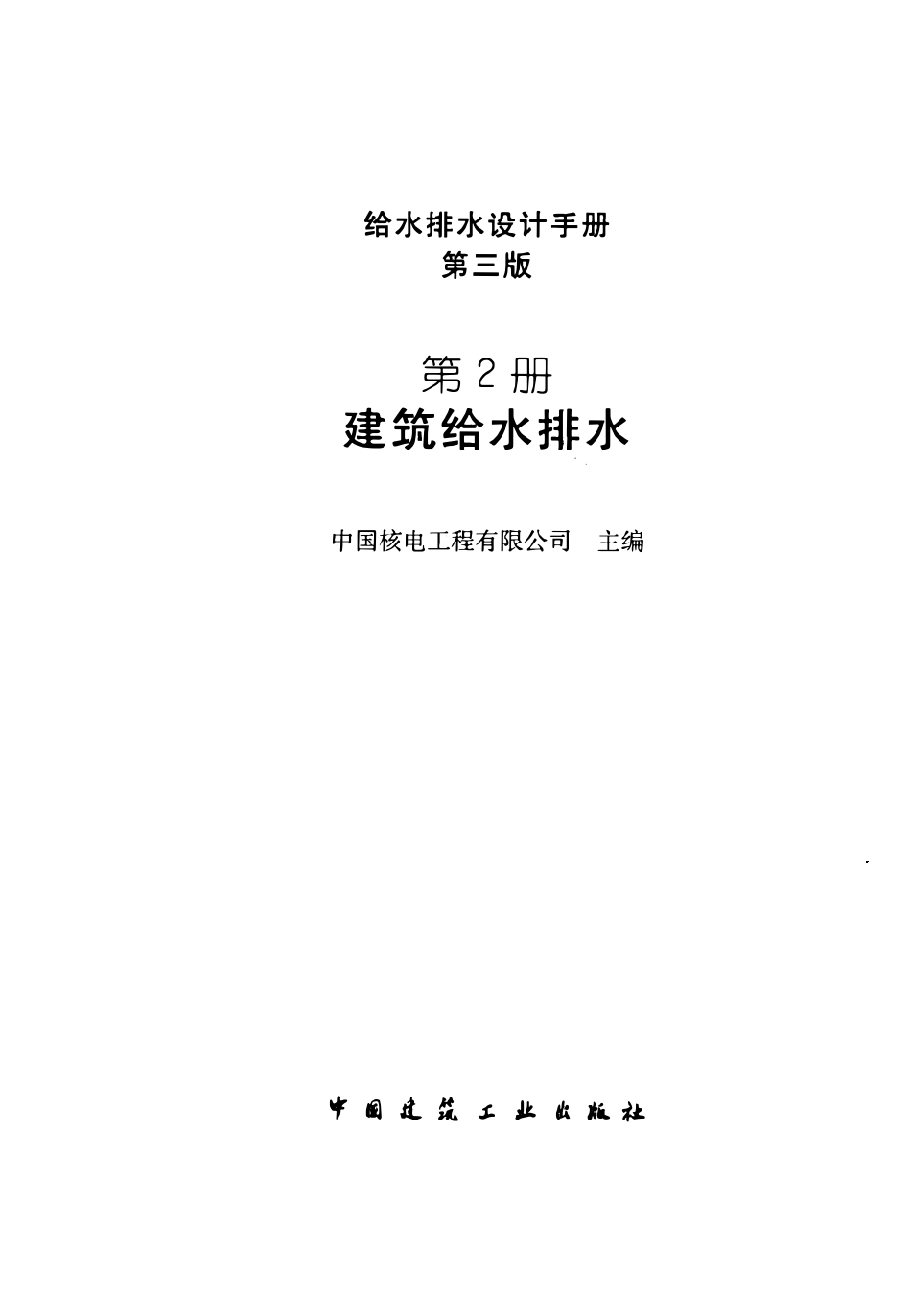

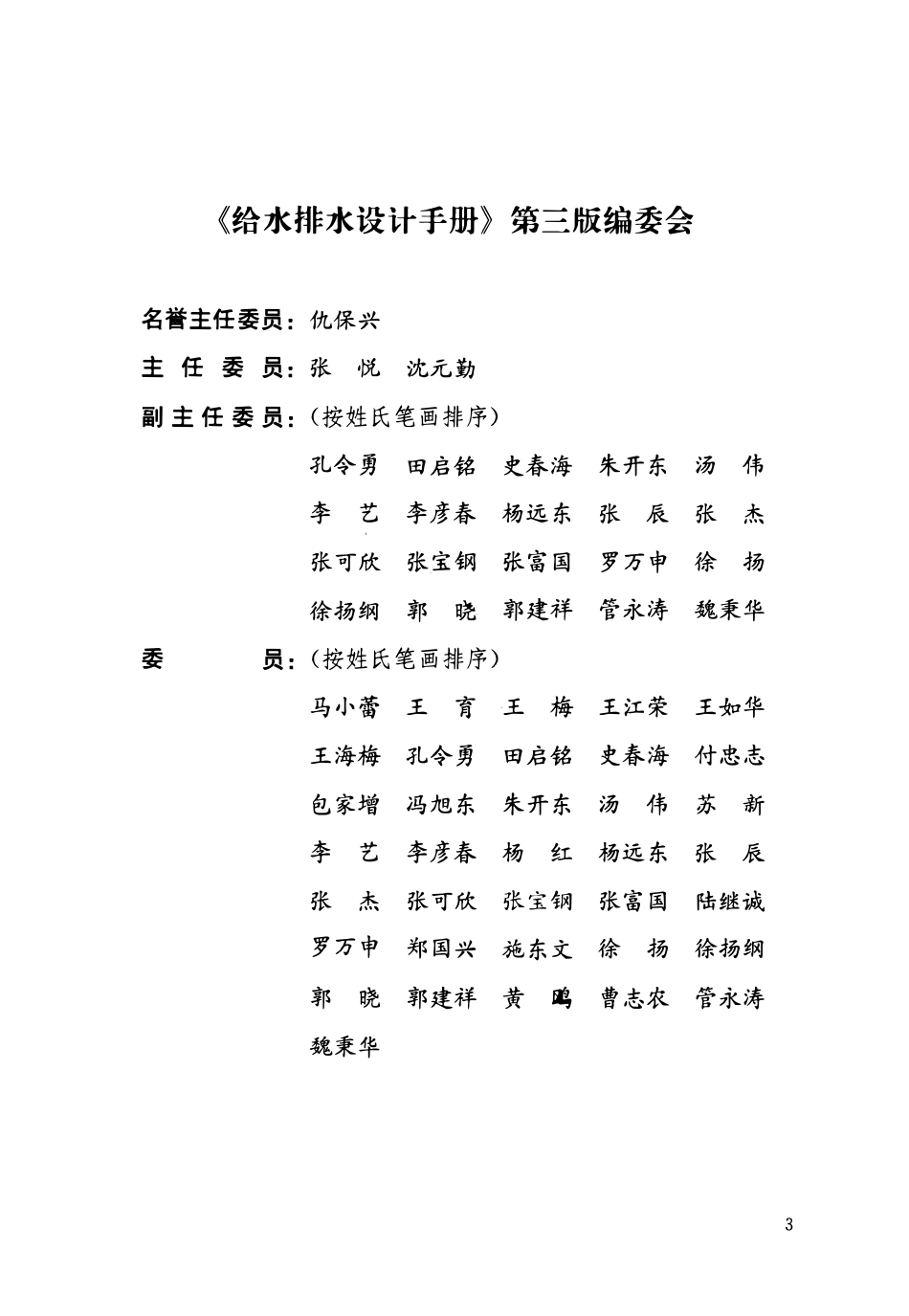

结抓到回i曼计主朋第2册第三版建筑给水排水中国建筑工业出版社给水排水设计手册第三版第2册建筑给水排水中国核电工程有限公司主编申副4.筑A战民社给水排水设计手册第三版编委会名誉主 任 委 员：仇保兴主 任 委 员：张悦沈元勤副主任委员：（按姓氏笔画排序）孔令勇田启铭史春海朱开东汤伟李艺李彦春杨远东张辰张杰张可欣张宝钢张富国罗万中徐扬徐扬纲郭晓郭建祥管永涛魏秉华委员：（按姓氏笔画排序）马小蕾王育王梅王江荣王如华王海梅孔令勇田启铭史春海付忠志包家增冯旭东朱开东汤伟苏新李艺李彦春杨红杨远东张辰张杰张可欣张宝钢张富国陆继诚罗万中郑国兴施东文徐扬徐扬纲郭晓郭建祥黄鸥曹志农管永涛魏秉华3 建筑给水排水第三版编写组主编单位：中国核电工程有限公司参编单位：青岛三利中德美水设备有限公司主编：张宝钢管永涛成员：（按姓氏笔画排序）王莉王东海水浩然左亚洲白珞同浩强苏新艳李京李奇君李海珠李雪辉肖哗武红兵赵玉赵宇赵荣赵来利侯燕鸿徐志茹常亮彭超蒋晓红4 序给水排水 勘察设计是城市基础设施建设重要的前期性工作，广泛涉及到项目规划、技术经济论证、水 源 选择、给水 处 理技术、污水 处 理技术、管网及输配、防 洪 减灾、固废 处理等 诸多内容。广大工程设计工作者，肩负着保障人民群众身 体健康 和环境生存质量的重任，担当着将最新科研成果转化成实际工程应用技术的重要角色。改革开放以来，特别是近 10年来，我国给水排水等基础设施建设事业 蓬勃 发展，国外先进水 处 理技术和工艺的引进，大批面向工程应用的科研成果在实际中的推广，使得给水排水设计从设计内容到设计理念都已发生了重大变化F 此间，大量的给水 排 水工程标准、规范进行了全面或局部的修订，在深度和广度 方 面 拓 展了给水排水设计规范的内容。同时，我国给水排水工程设计也面临着新的形势和要求，一方面，水 源 污染问题十 分突出，而饮用水 E 生标准又大幅度提升，给水 处理 技术作为饮用水安全的最后 屏障，在相当长的时间内必须应 对极其严峻 的挑战；另一方面，公众对 水环境质量不断提高的期望以及水环境保护及污水排放标准的 日益严格，又对排水和污水 处 理技术提出了更 高的要求。在这些背景下，原有的 给水排水设计手册 无论是设计方法还是设计内容，都需要一定程度的补充、调整与更 新。为此，住房和城乡建设部与中国建筑工业出版社组织各主编单位进行 了给水排水设计手册 第三版的修订工作，以更 好地满足f 大工程设计者的需求。给水排水设计手册 第三版修订过程中，保持了整套手册原有的依据工程设计内容而划分的 框架结构，重点更 新书中的设计理念和设计内容，首次融入“水体污染控制与治理”科技重大专项研究成果，对已经在工程实践中有应用实例的新工艺、新技术在科学 筛选的基础上，兼收并蓄，从而为今后给水排水工程设计提供先进适用和较为全面的设计资料和设计指导。相信新修订的 给水排水设计手册，将在给水排水工程 勘察、设计、施工、管理、教学、科研等各个方面发挥重要作用，成为行业内具权威性的大型工具书。住房和城乡建设部副部长石），L芳博士5 第三版前言给水排水设计手册 系由原 城乡 建 设环境保护部设计局与中 国建 筑工业出版社共同策划并组织各大 设计 研究院编 写。1986 年、2 000 年分别出版了第一版和第二版，并 曾于1988 年获得全 国 科技图书 一 等 奖。给水排水设计手册 自出版以来，深受广大 读者 欢迎，在给水排水工程 勘察、设计、施工、管理、教 学、科研等各 个方面发挥了重要作用，成为行业内最具指导性和权威性的设计手 册。随着我 国 基础设施 建 设的 蓬勃 发展，国 外先进水处 理 技术和工艺的引进，大批面向工程应用的科研成果在实际中的推广，使得给水排水设计从设计内容到设计理念都已发生了重大变化；与此同时，大量的给水排水工程标准、规 范 进行了全面或局部的修 订，在深度和广度方面 拓 展了给水排水 设 计规 范中新的内容。由于这套手册第 二 版自 出版至今已经10 多年了，其知识内容已显陈旧、设计理 念已显落后。为了使这套给水排水经典 设计手册满足现今 的给水排水工程 建 设和设计工 作的需要，中 国建筑 工业出版社组织各主编单位进行 给水排水设计手册 第三版的修 订 工作。第三版修 订 的基本原则是：整套手册保持原有的依据工程设计内容而划分的框架结构，更新书中的设计理 念 和设计内容，进 选收录了 已 在工程实践中有应用实例的新 工 艺、新技术，融入“水体污染控制与治理”科 技 重 大专项研究成果，为现今 工程设计提供权威的和全面的设计资料和设计指导。为了 给水排水设计手册 第三版修 订 工作的顺利进行，在编 委会 领导下，各册由主编单位负责具体修编工作。各册的主编单位为：第 1册常用资料 为中国市政工程 西 南设计研究院 E 第 2 册 建 筑给水排水 为中国核电工程有限公司；第 3 册 城镇给水 为上海市政工程设计研究总院（集团）有限公司；第 4 册 工业给水处理 为 华 东 建 筑设计研究院；第 5 册 城镇排水、第 6 册 工业排水 为北京市市政工程设计研究总院；第7 册 城镇防 洪 为中国市政工程东北设计研究院；第 8 册 电气与自控 为中国市政工程中南设计研究院；第 9 册专用机械、第 10 册 技术经济 为上海市政工程设计研究总院（集团）有限公司；第 11 册 常用设备 为中国市政工程 西 北设计研究院；第 12 册器材与装置 为中国市政工程 华 北设计研究总院和中国城镇供水排水协会设备材料工作委员会。在各主编单位的大力支持下，修 订 编 写 任务圆满完成。在修 订 过程中，还得到了国内有关科研、设计、大专院校和企业界的大力支持与协助，在此一并致以 衷心感谢。给水排水设计手册第三版编委会6 编者的话本手册是 2001 年版本的修 订 版，本次修编的主要工作任务是力求全面反映近年来 建筑给水排水 领域新技术、新工艺、新设备和新材料的发展与应用，在国家标准 建 筑给水排水设计规 范 GB50 015-2003(2009 年版）、元负压管网增压稳流给水设备 GB/T26003-20 1 0 及 已颁布的相关规 范 标准的基础上，对原 手 册进行了全面修 订，主 要调整和补充了住宅、公共 建 筑用水定额；补充完善居住小区设 计 流量计算；增加了生活饮用水管道连接防污染措施和新型管材应用技术；调整补充了 建 筑消防、元负压供水、管道直饮水、屋面雨水流态及设计参数，同层排水、太阳能和热泵热水供应等的有关内容。中国 建 筑工业出版社主持、组织本次的修 订 工作。本 手册主编单位为中国核电工程有限公司（原核工业第二研究设计院）。由 王 海东、武红 兵、左亚洲、水 浩然主 审，管 永诗 主编，第 1、2、9、13 章由管 永涛、侯燕鸿、李京、水 浩然、王莉、彭超编 写；第 3、4 章由 赵荣、苏 新 艳、徐志茹、常 亮、肖哗、李奇君 编 写；第 5、11章由 同 浩强、赵 宇编 写；第 6、7、12 章由 钱玉、赵 来利编 写；第 8、10、14 章由 李 海 珠、白琦、蒋晓红编 写。在本手册的修编过程 中，得 到了有关 领导、专家和同行的大力支持、帮助和指导，在此一并表示 衷心感谢！由于本分册内 容 多，涵盖面广，修 订 工作时 间紧迫，编者掌握 资料的局限性，难免存在缺点和不足之处，敬请广大 读者给予批 评 指正。7 目录1 建筑给水8 1.1 水质标准1.1.1 生活饮用水 水质标准.1.1.2 建筑中水水质标准1.1.3 管道直饮水水质标准.1.1.4 工业用水水质标准.1.2 用水定额和水压8 1.2.1 居住小区生活用水定额.8 1.2.2 住宅生活用水定额.8 1.2.3 宿舍、旅馆和公共建筑生活用水定额及小时变化系数.9 1.2.4 工业企业建筑生活用水定额1.2.5 生产用水定额.12 1.2.6 汽车冲洗用水定额.12 1.2.7 消防用水定额.12 1.2.8 烧洒道路和绿 化 用水定额.12 1.2.9 卫生器具次和一小时用水定额.12 1.2.10卫生器具给水额定流量1.3 防水质污染1.3.1 防水质污染1.3.2 防回流污染的设施1.4 给水系统和给水图式.22 1.4.1 给水系统.22 1.4.2 给水图式.24 1.4.3 给水系统加压及流量调节.29 1.4.4 给水管道布置及附件1.5 管网计算.1.5.1 设计流量计算1.5.2 管网水力计算.40 1.6 贮水池和吸水池（井）1.6.1 贮水池.46 1.6.2 吸水池（井）U 1.7 水泵和水泵房.48 1.7.1 水泵的计算？.48 目录1.7.2 水泵隔振.49 1.7.3 泵房.54 1.8 水箱.56 1.8.1 设置原则1.8.2 水箱容积和设置高度.56 1.8.3 分类和附件1.9 气压给水.701.9.1 概况1.9.2 适用范围1.9.3 分类与原理.71 1.9.4 气压水罐和水泵的计算与选用1.9.5 系统及设置要求.85 1.9.6 计算实例86 1.四变频调速给水.89 1.10.1 概述.89 1.10.2 组成与工作原理.91 1.10.3 计算与设计要点1.10.4 计算实例.96 1.11 元负压给水.99 1.11.1 概述1.11.2适用范围.100 1.11.3 分类、组成和原理.100 1.11.4计算与选用要点1.11.5 计算实例.1062 建筑消防.2.1 概述.109 2.1.1 建 筑消防设计主要依据.109 2.1.2 注意事项.2.2 消火栓给水系统.110 2.2.1 消火栓的设置场所.110 2.2.2 组成和类型2.2.3 要求1182.2.4 设计计算.137 2.2.5 消火栓消防给水系统计算实例.148 2.3 闭式自动喷水灭火系统.154 2.3.1 组成.1542.3.2设置1542.3.3 分类1562.3.4 主要组件及使用要求.目录2.3.5 设计与计算.169 2.3.6 其他1962.4 开式自动喷水灭火系统.1982.4.1 雨淋系统的设置场所.198 2.4.2 水幕系统的设置场所.199 2.4.3 系统组成.199 2.4.4 主要组件.200 2.4.5 系统设计.205 2.4.6 系统计算.2152.5 大空间智能型主动喷水灭火系统.220 2.5.1 系统设置场所.221 2.5.2 系统分类.222 2.5.3 系统组成.223 2.5.4 系统组件.225 2.5.5 系统设计.228 2.5.6 系统计算.233 2.6 水喷雾及细水雾灭火系统.239 2.6.1 水喷雾灭火系统.239 2.6.2 细水雾灭火系统.249 2.7 固定消防 炮灭火系统.25 7 2.7.1 系统设置场所.25 7 2.7.2 系统组成.2582.7.3 系统组件.259 2.7.4 系统设计.261 2.7.5 系统计算.264 2.7.6 自动寻的消防炮灭火装置.265 2.8 泡沫灭火系统.!.266 2.8.1 系统分类.2662.8.2 设备与组件.267 2.8.3 低倍数泡沫灭火系统.283 2.8.4 中倍数泡沫灭火系统.296 2.8.5 高倍数泡沫灭火系统.299 2.8.6 泡沫水喷淋系统3042.8.7 泡沫喷雾系统.313 2.9 气体灭火系统.314 2.9.1 概述31410 2.9.2 气体灭 火系统的基本构成、分类及适用条件.316 2.9.3 各种灭火剂的主要技术性能及参数.319 2.9.4 各种灭火剂的灭火浓度、最小设计浓度、情化浓度、目录最小设计惰化浓度3202.9.5 气体灭火系统的设计.324 2.9.6 各种气体灭火系统的计算.326 2.9.7 向各专业提出的要求.344 2.10 建筑灭火器配置.347 2.10.1 适用范围.347 2.10.2 设计程序和内容.347 2.10.3 示例.361 2.11 人民防空工程消防设计.364 2.11.1 灭火设备的设置范围.364
