外墙外保温构造详图(二)(挤塑聚苯板保温系统)---L15J109.pdf

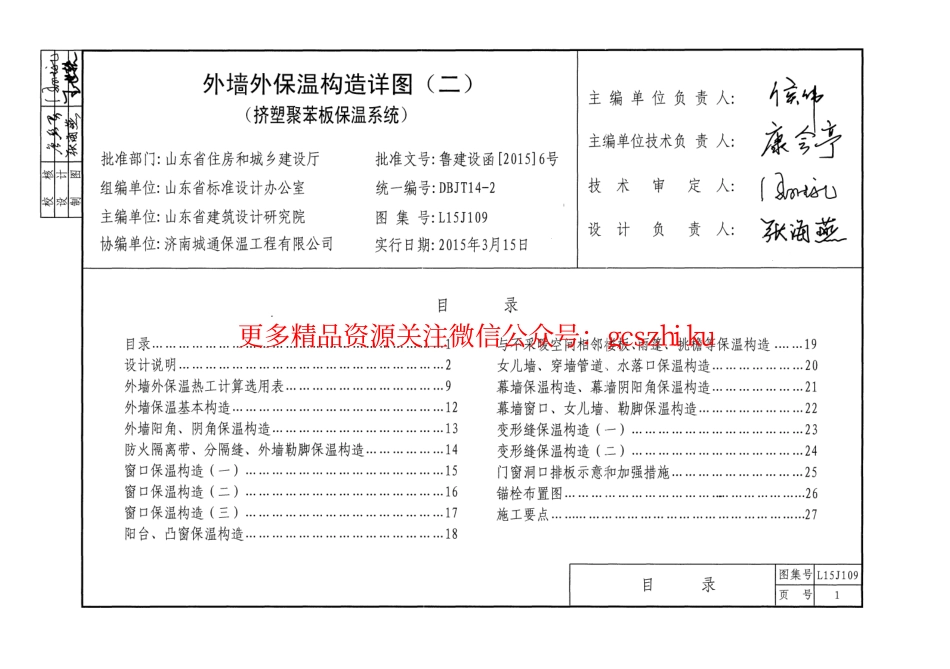

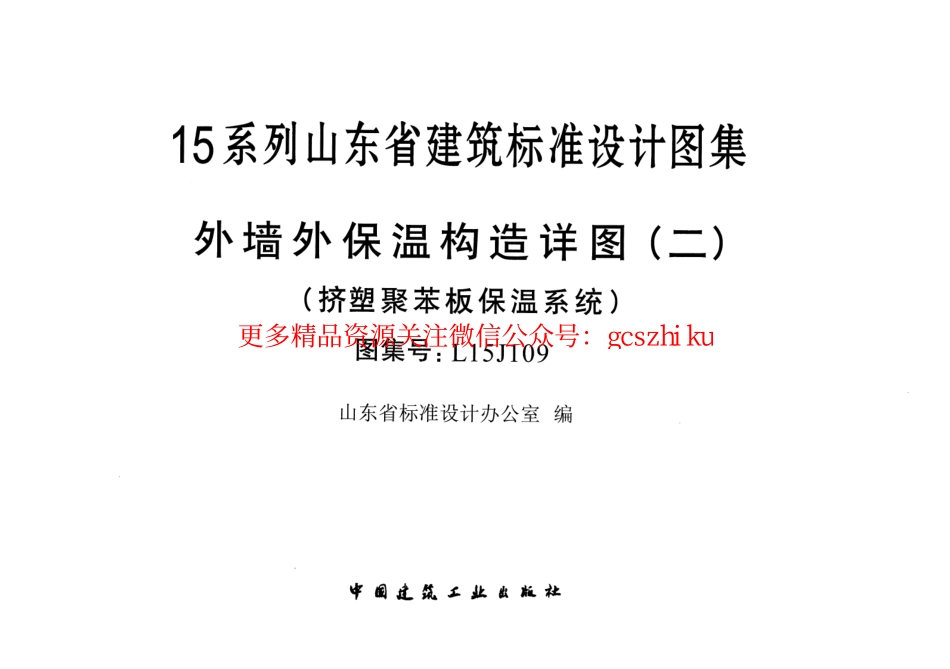

15系列山东省建筑标准设计图集外墙外保温构造详图（二）（挤塑聚苯板保温系统）图集号：L15J109山东省标准设计办公室编守ald二民s.tt鼠拉更多精品资源关注微信公众号：g cs z h i k u山东省住房和城乡建设厅鲁建设函20156号关于批准多孔砖夹心保温墙体建筑构造等十项省标准图集的通知各市住房城乡建委（建设局）：根据“山东省建筑标准设计编制计划”的安排，由淄博市规划设计研究院主编的多孔砖夹心保温墙体建筑构造（Ll5SJ 181）、由山东省建筑科学研究院主编的外墙外保温构造详图（一）（模塑聚苯板保温系统）(L15Jl10）、外墙外保温构造详图（二）（挤塑聚苯板保温系统）(Ll 5Jl 09）、外墙外保温构造详图（三）（胶粉聚苯颗粒浆料复合型保温系统）(Ll 5J113）、(CT复合外模板现浇混凝土保温系统（Ll5SJ18 0）、ZDB预应力混凝土叠合板（山GT58）和由滩坊市建筑设计研究院有限公司主编的聚合聚苯板外墙外保温系统（L14SJ175）、由山东建大建筑规划设计研究院主编的IMS后模注塑夹芯复合砌块自保温系统建筑构造（L15SJ177）、由山东信诚建筑规划设计有限公司主编的SY外墙自保温体系建筑构造（复合保温板、复合保温砌块）(L 15 SJ 1 7 8）、由泰安市城市建设设计院主编的ex外墙自保温体系建筑构造（保温模板、对接型保温砌块）(L15SJ179）现已完成全部编制工作。经审查，该10项图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，于2015年3月15日起施行。原省标图集外墙外保温构造详图（二）（挤塑聚苯板保温系统）(107 Jl 09）、外墙外保温构造详图（三）（聚苯板薄抹灰保温系统）(107 Jll O）、居住建筑保温构造详图（节能65%）(L06J113)2015年5月1日起废止。二0一五年三月五日更多精品资源关注微信公众号：g cs z h i k u主怒仁叶固l：黑制在l外墙外保温构造详图（二）主编单位负责人：（挤塑聚苯板保温系统）主编单位技术负责人：批准部门：山东省住房和城乡建设厅批准文号：鲁建设函20156号组编单位：山东省标准设计办公室统一编号：DBJT14-2审定人：（弘叫主主编单位：山东省建筑设计研究院图集号：L15J109负责人：协编单位：济南城通保温工程有限公司实行日期：2015年3月15日设计字K面兹目目录.1 设计说明.2 外墙外保温热工计算选用表.9 外墙保温基本构造.12 外墙阳角、阴角保温构造.13 防火隔离带、分隔缝、外墙勒脚保温构造.14 窗口保温构造（一）窗口保温构造（二）.16 窗口保温构造（三）阳台、凸窗保温构造四录与不采暖空间相邻楼板、雨篷、挑檐等保温构造.19 女儿墙、穿墙管道、水落口保温构造.20 幕墙保温构造、幕墙阴阳角保温构造.21 幕墙窗口、女儿墙、勒脚保温构造.22 变形缝保温构造（一）变形缝保温构造（三）门窗洞口排板示意和加强措施.25 锚栓布置图.26 施工要点.27 目录图集号JL15J109页号I1 更多精品资源关注微信公众号：g cs z h i k uI本！因制剌哥：！设计一、适用范围本图集适用于新建、改扩建民用建筑的外墙外保温工程，有节能要求的其他建筑可参照使用。采用面砖饰面时，面砖粘贴高度不超过40m,二、设计依据1.民用建筑热工设计规范GB50176-1993 2.居住建筑节能设计标准DB37/5026-2015 3.公共建筑节能设计标准GB50189-20154.外墙外保温工程技术规程JGJ144-2004 5.外墙外保温应用技术规程DBJ14-035-2007 6.建筑设计防火规范GB50016-2014 7.建筑工程施工质量验收统一标准GB50300呵20138.建筑节能工程施工质量验收规范GB50411-2007 9.建筑装饰装修工程质量验收规范GB50210-2001 10.膨胀聚苯板薄抹灰外墙外保温系统JG149-2003 11.绝热用挤塑聚苯乙烯泡沫塑料（XPS）GB/T 10801.2-2002 12.建筑工程饰面砖粘结强度检验标准JGJ110-2008 13.酣碱玻璃纤维网布JC/T841-2007 14.建筑用硅嗣结构密封胶GB16776-2005 15.聚氨醋建筑密封胶JC482-2003 16.丙烯酸醋建筑密封胶JC/T484-2006 说明三、编制内容设计说明、热工计算选用表、材料性能指标、构造节点详图和施工要点等。四、设计要求1.本图集外墙排保温做法及热工计算选用表为常用外墙做法。设计人员应根据国家及山东省节能标准有关规定及要求，经热工计算确定保温材料的厚度，以满足不同地区建筑节能的要求。2.本图集外墙外保温做法适用于粘贴在各种砌体、混凝土等基层墙体表置。当基层墙体为砌体墙时，外保温工程施工前墙体表面应进行整体找平；当基层墙体为钢筋混凝土墙时，如果墙体表面平整度不大于5mm，可只对局部修补平整，否则应整体战平。3.外墙外保温系统锚栓的安装数量按图集26页执行，受负风压集中部位如檐口、墙角等处的锚栓数量应适当增加。4.外墙外保温工程应做好密封和防水构造设计，确保水不会渗透到保温层内部，重要部位应有详图，水平或者倾斜的出挑部位要做防水处理，外墙外保温系统上安装的管道和设备应固定于基层之上。5.外墙外保温工程中优先采用成品滴水线、护角线条以及窗台披水板等预制细部节点材料。6.建筑保温和外墙装饰防火技术要求见下页表。设计说明图集号IL15J109页号I2 更多精品资源关注微信公众号：g cs z h i k u吃三39毫b司电z建筑保温和外墙装饰防火技术要求军裁茸事建筑及场所建筑高度（h)A级保温材料B1级保温材料B2级保温材料人员密集场所应采用不允许不允许挝民：毕革i=fill.h 1 OOm 应采用不允许不允许可采用：二联制事1.每层设置防火隔离带；不允许100mh 27m 宜采用2.建筑外墙上门、窗的耐火住宅建筑完整性不应低于0.50h 可采用：h 50m 可采用：除住宅建筑和设50mh 24m 宜采用1.每层设置防火隔离带；不允许置人员密集场所2.建筑外墙上门、窗的耐火完整性不应低于0.50h 的建筑外的其他可采用：建筑宜采用可采用，每层设置防火隔离带1.每层设置防火隔离带；h 24m 应采用不允许不允许系统场所的建筑外h 24m 宜采用可采用，每层设置防火隔离带不允许设计说明图集号L15J109 页号3 更多精品资源关注微信公众号：g cs z h i k ul择丰固l制剌事l五、系统构造示意1.涂料饰面构造示意基层墙体找平层胶粘剂挤塑板抹面肤浆压入耐热碱玻传纤电网布寸l庭器l1m1；/fl 锚栓或后镀焊网面砖粘结剂六、材料性能及要求1.保温材料面砖挤塑板（XPS板）规格尺寸见表1，其性能指标见表2,XPS板规格尺寸表1检验项目XPS板厚度，m50、60、70、80、90、100、110、120宽度，m600 长度，m1200 XPS板性能指标表2检验项目性能指标表观密度，kg/m322-35 导热系数，W伽K)0.15 尺寸稳定性，%20 压缩强度，MPa 0.15 吸水率（V/V),%26燃烧性能等级B2级2.胶粘剂胶粘剂性能指标见表3。胶粘剂性能指标表3检验项目性能指标拉伸粘结强度，MPa 原强度0.60（与水泥砂浆）耐水0.40 拉伸粘结强度，MPa 原强度0.15（与XPS板）耐水破坏界面在XPS板上可操作时间，h1.54.0 3.抹面胶浆抹面胶浆性能指标见表4。设计说明更多精品资源关注微信公众号：g cs z h i k u抹面胶浆性能指标表4后热镀辞电焊网性能指标表6检验项目性能指标拉伸粘结强度，原强度0.15 MP a 耐水破坏界面在XPS板上（与XPS板）耐冻融拉伸粘结强度，原强度MP a 耐水0.50（面砖饰面时）耐冻融柔韧性（压抗比）160290耐碱拉伸断裂强力900 1500（经、纬向）,N/50mm 耐碱拉伸纬断裂强力保留率7575（经、向），%断裂伸长率（经、纬向），%4.0 20玻璃成分，%ZrO 2 14.5 0.8 Ti02 6.0 0.5 检验项目单位性能指标钢丝直径mm 0.90士0.04 网孔中心距mm 12.712.7 镀钵层质量g/m2 122焊点抗拉力N 655.锚栓由工程塑料制成的带圆盘的塑料膨胀套筒与塑料钉或耐腐蚀的金属螺钉组成。锚栓有效锚固深度钢筋混凝土墙不小于25mm，砌体墙不小于50mm，塑料圆盘直径不小于50mm。锚栓应符合外墙外保温用锚栓GB/T366-2012标准规定。单个锚栓抗拉承载力标准值不小于0.30kN 锚栓安装数量建议为：20m及以下每平方米5个，2055m每平方米6个，5585m每平方米9个，85-1 OOm每平方米11个。面积大于0.1m2的单块板必须加锚栓，数量视形状及现场情况而定，面积小于等于0.1时的单块板应根据现场情况由设计决定是否加锚栓。6.界面砂浆界面砂浆的性能指标见表70界面砂浆性能指标表7检验项目|性能指标拉伸粘结强度，MPa标准状态（与水泥砂浆）浸水处理设计说明TLU一号一号集一图一页更多精品资源关注微信公众号：g cs z h i k u续表7拉伸粘结强度，MPa 标准状态0.15（与XPS板）浸水处理且XPS板破坏涂覆在XPS板上后的可燃性等丰！因l牛在7扁豆料60s落内物无引火燃焰滤及纸燃现烧j 滴象保温系统的热桥部位如：外挑构件、檐口、空调机搁板等采用保温浆料处理。1）系统用胶粉聚苯颗粒浆料性能指标见表8。胶粉聚苯颗粒浆料性能指标表8检验项目性能指标保温浆料找平浆料干表观密度，kg/m3180250 250350 导热系数，W/(m K)0.060 0.2 0 0.30 软化系数0.5 0.6 线性收缩率，%0.3 0.3 标准状态0.12 与水泥砂浆 0.10 拉伸粘结浸水处理 0.10 强度，MPa 与聚苯板标准状态 0.10 浸水处理0.08 燃烧性能等级不低于B1级A级2）系统用玻化微珠浆料性能指标见表9。玻化微珠浆料性能指标表9检验项目性能指标干密度，kg/m335 0450 导热系数，W/(m K)0.20 软化系数0.6 线性收缩率，%0.3 压剪粘结强度，MPa 原强度 0.050（与水泥砂浆块）耐水强度燃烧性能等级A级8.面砖勾缝料面砖勾缝料性能指标见表10。面砖勾缝料性能指标表10检验项目性能指标原强度0.1 与面砖拉伸粘结浸水后 0.1 强度，MPa 热老化后 0.1 冻融循环后 0.1 吸水量，g20min 2.0 30min 5.0 收缩值，m时3.0 压折比0.5 建筑密封胶应采用聚氨醋、硅嗣、丙烯酸醋型建筑密封胶，：毕会革哥王与面砖拉伸粘结浸水后0.5 其性能指标除应符合聚氨醋建筑密封胶JC482、建强度，MPa 热老化后筑用硅明结构密封胶GB16776、丙烯酸醋建筑密封胶 0.5 冻融循环后0.5 JC/T 484的有关要求外，还应与系统有关材料相容。(2）发泡聚乙烯圆棒晾置时间20min拉伸粘结强度，MPa 0.5 用于填塞伸缩缝，作密封肢的隔离、背衬材料，其直径按压折比 3.0 缝宽的1.3倍选用。10.面砖七、系统性能指标面砖应采用粘贴面带有燕尾槽的产品并不得带有脱模剂，系统性能应符合表口的要求G系统性能指标表13其性能指标除应符合陶瓷砖GB/T4100的要求外，还应符合表12的要求。检验项目性能指标面砖性能指标表12吸水量（浸水lh),g/m2 500 检验项目性能指标抗冲击强度，J二层及以上3.0，首层10.0 吸水率，%0.56.0 抗风压值，kPa不小于工程项目的风荷载设计值面积，mm2 15000不透水性试样保护层内侧无水渗透厚度，mm7 耐侯性表面无裂纹、粉化、空鼓、剥落单位面积质量，kg/m2 0.85 设计说明图集号L15J109 页号7 更多精品资源关注微信公众号：g cs z h i k u八、索引方法（户一详图编号Ll5J109(X/详图所在页号九、其他1.本图集构造做法中所涉及的各种材料应由供应商提供成
