L96J002山东省建筑做法.pdf

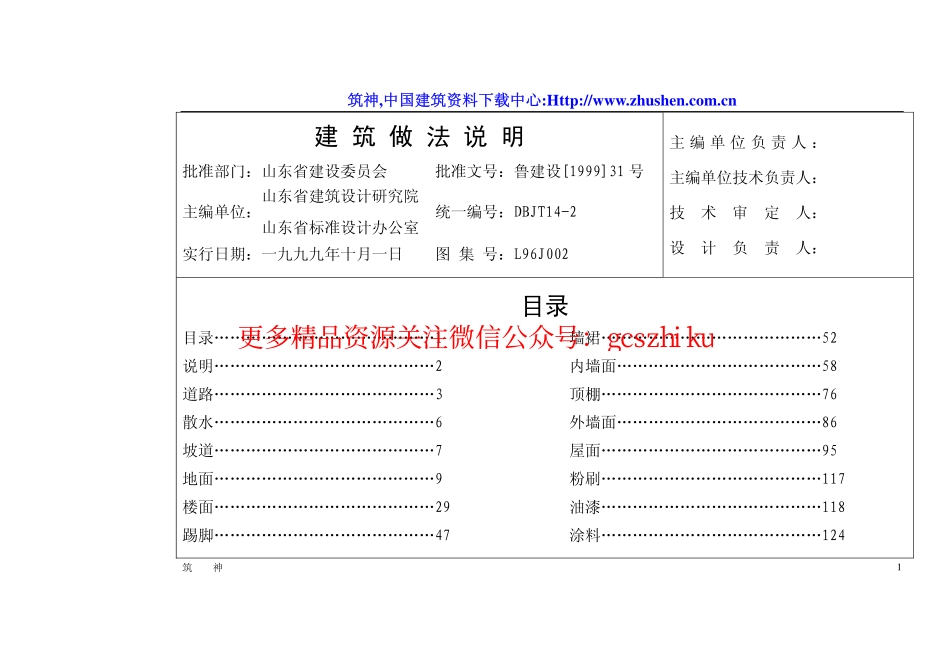

更多精品资源关注微信公众号：g cs z h i k u筑神筑神,中国建筑资料下载中心中国建筑资料下载中心:Http:/ 筑 神 1 建 筑 做 法 说 明 批准部门：山东省建设委员会 批准文号：鲁建设199931 号 山东省建筑设计研究院 主编单位：统一编号：DBJT14-2 山东省标准设计办公室 实行日期：一九九九年十月一日 图 集 号：L96J002 主 编 单 位 负 责 人：主编单位技术负责人：技 术 审 定 人：设 计 负 责 人：目录 目录1 墙裙52 说明2 内墙面58 道路3 顶棚76 散水6 外墙面86 坡道7 屋面95 地面9 粉刷117 楼面29 油漆118 踢脚47 涂料124 更多精品资源关注微信公众号：g cs z h i k u筑神筑神,中国建筑资料下载中心中国建筑资料下载中心:Http:/ 筑 神 2 更多精品资源关注微信公众号：g cs z h i k u筑神筑神,中国建筑资料下载中心中国建筑资料下载中心:Http:/ 筑 神 3 说 明 本图集是在原 LJ102建筑做法说明的基 4、地面 5、楼面 6、踢脚 7、墙裙 8、内墙面 础上进行修编。本图集出版后，原图集 LJ102 停 9、顶棚 10、外墙面 11、屋面 12、粉刷 13、油 止使用。漆、14、涂料。一、适用范围：四、材料选用要求：本图集适用于般工业与工用建筑。1、设计人选用的材料应是经过国家认证的监测 二、设计依据：门检验合格的产品。1、屋面工程技术规范GB50207-94 2、本国集所用 107 胶，均可用其它胶粘剂代换。2、建筑地面设计规范GB50037-96 五、施工要求：应严格按国家现行施工及验收规范 3、建筑地面工程施工及验收规范GB50209-95 施工，根据建筑工程质量检验评定标准验收。4、建筑设计防火规范GBJ16-87 六、其它：5、高层民用建筑设计防火规范GB50045-95 1、本图集所注尺寸均以毫米为单位。6、建筑内部装修设计防火规范GB50222-95 2、地面工程做法中未考虑湿陷性黄土地基处理。7、建筑装饰工程施工及验收规范JGJ73-91 设计工程如遇湿陷性黄土地基时，设计人应另行处理。8、建筑安装工程质量检验评定标准GBJ300-88 3、油漆涂料参照新型建筑材料手册、建筑材 9、建筑工程质量检验评定标准GBJ301-88 料手册（第二版）等其它有关资料。三、设计内容：4、本图集除注明者外，应遵照国家现行的有关标本图集设计内容：1、道路 2、散水 3、坡道 准规范和规定。更多精品资源关注微信公众号：g cs z h i k u筑神筑神,中国建筑资料下载中心中国建筑资料下载中心:Http:/ 筑 神 编 号 名 称 做 法 说 明 备 注 路 1 混凝土路面1、路基碾压密实系数95%2、300 厚 3：7 灰土（分二步夯实或碾压）3、20 厚粗砂垫层 4、120、180、220 厚 C25 混凝土路面（分格捣制、随捣随抹平，每块路面长度不大于 6m，沥青砂子嵌缝，缝宽 20-30）根据经常车流选择路面，面层宜用厚度：小型车 120，卡车 180，大、重型车 220，路面横坡 1.5-2.5%路 2 混凝土路面1、路基碾压密实系数95%2、200 厚小毛石灌 M2.5 混合砂浆 3、20 厚粗砂垫层 4、120、180、220 厚 C25 混凝土路面（分格捣制、震捣密实,随捣随抹平，每块路面长度不大于 6m，沥青砂子嵌缝，缝宽 20-30）同上 路 3 混凝土路面1、素土夯实 2、150 厚 3：7 灰土夯实 3、80 厚 C20 混凝土路面（分格捣制、随捣随抹平，每块路面长不大于 6m，沥青砂子嵌缝，缝宽 20）适用于小区内道路 路面横坡 1.5_2.5%路 4 混凝土路面1、素土夯实 2、150 厚小毛石灌 M2.5 混合砂浆 3、80 厚 C20 混凝土路面（分格捣制、随捣随抹平，每块路面长度不大于 6m，沥青砂子嵌缝，缝宽 20）适用于小区内道路 路面横坡 1.5-2.5%路 5 预制混凝土块路面 1、路基碾压密实系数95%2、300 厚 3：7 灰土（分二步夯实或碾压）3、30 厚砂结合层 4、495495100 预制 C25 混凝土块，干砂灌缝，缝宽不大于 10 适用于停车场.混凝土块体由设计人定,厚度不小于80,场地坡度 1-2%更多精品资源关注微信公众号：g cs z h i k u筑神筑神,中国建筑资料下载中心中国建筑资料下载中心:Http:/ 筑 神 编 号 名 称 做 法 说 明 备 注 路 6 预制混凝土块路面 1、路基碾压密实系数95%2、200 厚小毛石灌 M2.5 混合砂浆 3、30 厚砂结合层 4、495495100 预制 C25 混凝土块，干砂灌缝，缝宽不大于 10 适用于停车场.场地坡度1-2%,坡向排水井或沟 路 7 广场砖路面1、路基碾压密实系数95%2、300 厚 3：7 灰土（分二步夯实或碾压）3、150 厚 C20 混凝土垫层 4、15 厚广场砖 1：1 水泥细砂浆粘贴 适用于停车场、广场、场地坡度 1-2%广场砖规格，花饰由设计人定 路 8 混凝土花格草坪 路面 1、路基碾压密实系数95%2、C25 混凝土花格块，厚度不小于 80 3、填过筛种植土绿化种植 适用于道路绿化带，广场种植草皮带，花格块规格，花饰由设计人定 路 9 水泥砖路面1、素土夯实 2、150 厚 3：7 灰土夯实 3、25 厚 M5 混合砂浆 4、50 厚 250250 水泥方格砖，干砂灌缝，缝宽不大于 10 适用于小区内人行道 水泥砖色彩、规格由设计人定 路 10 沥青混凝土路面 1、路基碾压密实系数95%2、300 厚 3：7 灰土（分二步夯实或碾压）适用于小区内车行路 路面横坡 1.5-2.5%更多精品资源关注微信公众号：g cs z h i k u筑神筑神,中国建筑资料下载中心中国建筑资料下载中心:Http:/ 筑 神 编 号 名 称 做 法 说 明 备 注 3、60 厚碎石碾压密实 4、浇一道沥青结合层 5、50 厚沥青混凝土面层碾压实 路 11 沥青砂浆路面 1、路基碾压密实系数95%2、200 厚小毛石灌 M2.5 混合砂浆 3、60 厚碎石碾压密实 4、浇一道沥青结合层 5、40 厚沥青混凝土压实 6、20 厚沥青砂浆（或沥青石屑）面层碾压实 适用于小区内车行路 路面横坡 1.5-2.5%路 12 铺卵石路面1、素土夯实 2、150 厚 3：7 灰土夯实 3、60 厚 C20 细石混凝土嵌粘卵石面层 适用于庭园内步行路 路 13 碎拼大理石路面 1、素土夯实 2、150 厚 3：7 灰土夯实 3、60 厚 C15 混凝土 4、25 厚 1：3 干硬性水泥砂浆稀铺 20 厚碎大理石块，1：2 水泥砂浆灌缝(1)适用于有装饰要求的庭园步行路(2)灌缝加色由设计人定 更多精品资源关注微信公众号：g cs z h i k u筑神筑神,中国建筑资料下载中心中国建筑资料下载中心:Http:/ 筑 神 编 号 名 称 做 法 说 明 备 注 路 14 剁斧花岗石路面 1、路基碾压密实系数95%2、300 厚 3：7 灰土（分两步碾压或夯实）3、150 厚 C25 混凝土垫层 4、60 厚砂结合层 5、100 厚剁斧花岗石面层，1：2 水泥砂浆灌缝，缝宽不大于 10(1)适用于停车场(2)剁斧要求由设计人定 散 1 混凝土水泥散水 1、素土夯实 2、150 厚 3：7 灰土夯实 3、60 厚 C15 混凝土 4、刷素水泥浆一道 5、20 厚 1：2.5 水泥砂浆压实抹光(1)流水坡 3-5%,宽度见工程设计(2)沿墙设缝、沿墙长度每隔8-12m 处留伸缩缝宽 20，油膏嵌缝 散 2 混凝土水泥散水 1、素土夯实 2、150 厚小毛石垫层(粗砂灌缝)3、60 厚 C15 混凝土 4、刷素水泥浆一道 5、10 厚 1：2.5 水泥砂浆压实抹光 同上 散 3 细石混凝土散水 1、素土夯实 2、150 厚 3:7 灰土夯实 同上 更多精品资源关注微信公众号：g cs z h i k u筑神筑神,中国建筑资料下载中心中国建筑资料下载中心:Http:/ 筑 神 编 号 名 称 做 法 说 明 备 注 3、60 厚 C20 细石混凝土撒 1:1 水泥细砂压实抹光 散 4 剁斧花岗石散水 1、素土夯实 2、150 厚 3：7 灰土夯实 3、60 厚 C15 混凝土垫层随捣随抹平 4、60 厚砂结合层 5、80 厚剁斧花岗石面层,1:2 水泥砂浆灌缝,缝宽不大于 10（1）同上（2）剁斧要求由设计人定 坡 1 混凝土坡道1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100、120、140、180 厚 C20 混凝土随捣随抹平（表面撒 1：1 干水泥砂子压实抹光）（1）2 吨电瓶车、1 吨叉车、2.5 吨载重汽车选 100 厚(2)4 吨载重汽车、2 吨叉车选 120 厚（3）3 吨叉车选 140厚（4）8 吨载重汽车，5 吨叉车选 180 厚（5）施工图中应注明坡道长、宽尺寸 坡 2 水刷豆石坡道 1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100、120、140、180 厚 C20 混凝土 4、刷素水泥浆一道 5、20 厚 1：2 水泥豆石抹面（粒径 0.5-2）用湿刷刷至微露豆石子 同上 坡 3 带齿槽混凝土坡道 1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100、120、140、180 厚 C20 混凝土 4、刷素水泥浆一道 同上 更多精品资源关注微信公众号：g cs z h i k u筑神筑神,中国建筑资料下载中心中国建筑资料下载中心:Http:/ 筑 神 编 号 名 称 做 法 说 明 备 注 5、20 厚 1：2 水泥砂浆作齿槽(齿高 10)坡 4 水泥金钢砂防滑条坡道1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100、120、140、180 厚 C20 混凝土 4、刷素水泥浆一道 5、20 厚 1：2 水泥砂浆抹面留槽 1510(宽高)中距 80 6、水泥金钢砂防滑条凸出 3-4 同上 坡 5 剁斧花岗石坡道 1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100 厚 C15 混凝土 4、刷素水泥浆一道 5、30 厚 1：3 干硬性水泥砂浆 6、100 厚剁斧花岗石面层，1：2 水泥砂浆嵌缝，缝宽不大于 10（1）施工图中应注明坡道长、宽尺寸（2）剁斧要求由设计人定 坡 6 缸砖坡道 1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100 厚 C20 混凝土 同上（1）更多精品资源关注微信公众号：g cs z h i k u筑神筑神,中国建筑资料下载中心中国建筑资料下载中心:Http:/ 筑 神 编 号 名 称 做 法 说 明 备 注 4、刷素水泥浆一道 5、25 厚 1：2 干硬性水泥砂浆 6、40 厚缸砖 1：2 干硬性水泥砂浆嵌缝 坡 7 铺地砖坡道1、2、3、4、5 同坡 6 6、13 厚铺地瓷砖（或防滑型）干水泥擦缝 同上（1）地 1 灰土地面 1、素土夯实 2、300 厚 3：7 灰土（分二次夯实或碾压）面层 适用于工业建筑地面 地 2 混凝土地面1、素土夯实 2、80 厚 C20 混凝土随捣随抹平（表面撒 1：1 干水泥砂子压实抹光）(1)同上(2)按66m分仓跳格浇筑 地 3 混凝土地面1、素土夯实 2、150 厚 3：7 灰土夯实 3、80 厚 C20 混凝土随捣随抹平（表面撒 1：1 干水泥砂子压实抹光）按66m分仓跳格浇筑 地 4 混凝土水泥地面 1、素土夯实 2、80 厚 C15 混凝土 3、刷素水泥浆一道 4、20 厚 1：2.5 水泥砂浆抹面压实抹光 同上 地 5 细石混凝土1.素土夯实 更多精品资源关注微信公众号：g cs z
