SY外墙自保温体系建筑构造(复合保温板、复合保温砌块)---L15SJ178.pdf

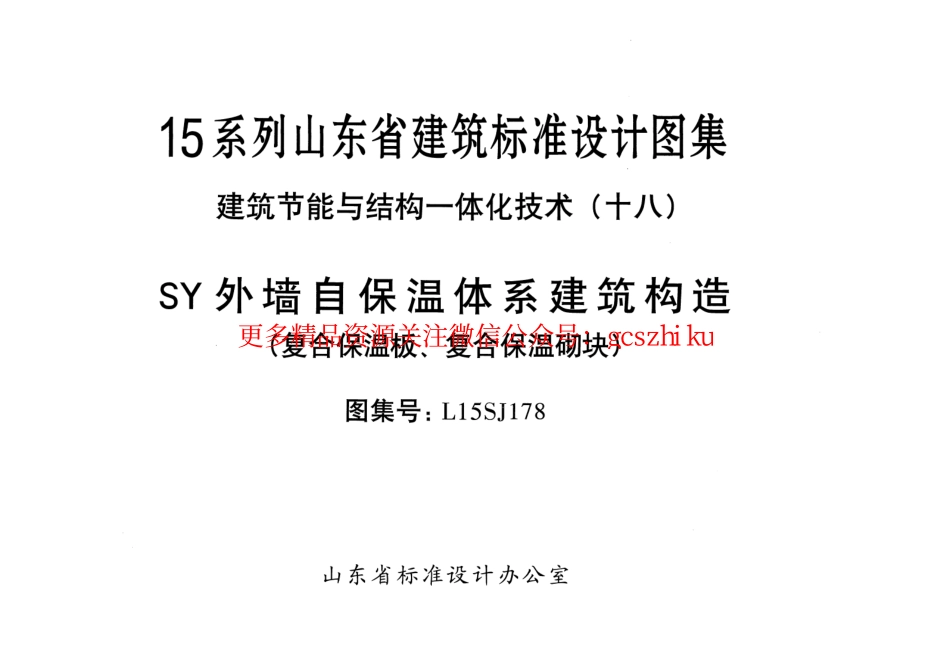

15系列山东省建筑标准设计图集建筑节能与结构一体化技术（十八）SY外墙自保温体系建筑构造（复合保温板、复合保温砌块）图集号：L15SJ178山东省标准设计办公室更多精品资源关注微信公众号：g cs z h i k u山东省住房和城乡建设厅鲁建设函20156号关于批准多孔码夹心保温墙体建筑构造等十项省标准图集的通知各市住房城乡建委（建设局）：根据“山东省建筑标准设计编制计划”的安排，由淄博市规划设计研究院主编的多孔砖夹心保温墙体建筑构造（Ll5SJ181）、由山东省建筑科学研究院主编的外墙外保温构造详图（一）（模塑聚苯板保温系统）(L15J110）、外墙外保温构造详图（二）（挤塑聚苯板保温系统）(115Jl 09）、外墙外保温构造详图（三）（胶粉聚苯颗粒浆料复合型保温系统）(115Jl13）、CT复合外模板现浇混凝土保温系统（115SJ180）、ZDB预应力混凝土叠合板（Ll5GT58）和由滩坊市建筑设计研究院有限公司主编的聚合聚苯板外墙外保温系统（L14SJ175）、由山东建大建筑规划设计研究院主编的IMS后模注塑夹芯复合砌块自保温系统建筑构造（L15SJ177）、由山东信诚建筑规划设计有限公司主编的SY外墙自保温体系建筑构造（复合保温板、复合保温砌块）(L 15 SJ 1 7 8）、由泰安市城市建设设计院主编的ex外墙自保温体系建筑构造（保温模板、对接型保温砌块）(L15SJ179）现已完成全部编制工作。经审查，该10项图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，于2015年3月15日起施行。原省标图集外墙外保温构造详图（二）（挤塑聚苯板保温系统）(107 Jl 09）、外墙外保温构造详图（三）（聚苯板薄抹灰保温系统）(107Jl10）、居住建筑保温构造详图（节能65%）(L06J113)2015年5月1日起废止。二0一五年三月五日更多精品资源关注微信公众号：g cs z h i k uSY外墙自保温体系建筑构造（复合保温板、复合保温砌块）主编单位负责人：泉，每批准部门：山东省住房和城乡建设厅组编单位：山东省标准设计办公室批准文号：鲁建设函20156号统一编号：DBJTl4-2 主编单位技术负责人：技术审定人：吗事牙才来讨飞图集号：L15SJ178主编单位：山东信诚建筑规划设计有限公司协编单位：山东盛宇新材料有限公司实行日期：2015年3月15日设计负责人：粉11牛目目录.1 设计说明.3 建筑围护结构热工性能参考选用表（一）.12 建筑围护结构热工性能参考选用表（二）.13 分隔供暖与非供暖空间的楼板热工计算参考选用表.14 建筑围护结构热工性能参考选用表（三）.15 SY复合保温板系统外墙基本构造及复合保温板构造.16 外墙阳角、阴角保温基本构造.17 外墙勒脚、分隔供暖与非供暖空间的楼板保温构造.18 窗口保温构造（一）录窗口保温构造（二）阳台、凸窗保温构造.21 空调室外机搁板、雨篷外墙抹灰做法.22 女儿墙保温基本构造.23 变形缝.24 门窗洞口排板示意、连接件布置图、分隔缝、分格缝25 SY复合保温砌块系统砌块轴测图.26 SY砌块孔型尺寸.27 外墙平面排块示例图.30 墙身勒脚详图.31 目录图集号IL15SJ178 页次更多精品资源关注微信公众号：g cs z h i k u半包砌筑墙体立剖面排块示例门窗固定构造详图.33 半包砌筑墙体门窗固定构造详图.34 梁柱保温构造.35 空调室外机搁板、雨篷、外墙抹灰做法.36 填充墙顶部拉结详图.,.37 女儿墙构造、厨房、卫生间楼面防水.38 柱节点详图”不同材料交界处构造节点.40 变形缝.41 填充墙与框架柱拉结详图、水平系梁与框架柱拉结方式42构造柱截面及配筋.43 电线管、线盒及挂件详图.44 施工要点及验收标准的目录图集号IL15SJ178 页次2 更多精品资源关注微信公众号：g cs z h i k u设计说明一、适用范围1.本图集适用于抗震设防烈度8度和8度以下的新建和扩建建筑框架结构、抗震墙结构、框架一抗震墙结构中的现浇混凝土和砌体填充墙工程。2.SY复合保温板系统中现浇混凝土部分采用面砖做饰面层时，面砖粘贴高度应控制在60m以下。二、设计依据1.民用建筑热工设计规范GB50176-93 2.民用建筑设计通则GB50352-2005 3.建筑设计防火规范GB50016-2014 4.砌体结构设计规范GB50003-2011 5.混凝土结构设计规范GB50010-2010 6.建筑工程施工质量验收统一标准GB50300-2013 7.建筑节能工程施工质量验收规范GB50411-2007 8.砌体结构工程施工质量验收规范GB50203-2011 9.公共建筑节能设计标准DBJ14-036-200610.居住建筑节能设计标准DB37/5026-2015 11.混凝土小型空心砌块建筑技术规程JGJ/Tl4-200412.非承重砌块自保温体系应用技术规程DBJ/T14-079-2011 13.建筑装饰装修工程质量验收规范GB50210-2001 14.SY混凝土复合砌块自保温墙体Q/0523DDY003-201315.SY板现浇混凝土复合墙体保温系统Q/0523DDY002-2014三、设计内容本图集编制内容包括：设计说明、建筑围护结构热工计算参考选用表、构造节点详图、施工要点及质量验收等。四、体系构成特点及性能要求SY复合墙体自保温体系是由SY复合保温板系统和SY复合保滥砌块系统两部分组成。（一）SY复合保温板系统1.SY复合保温板SY复合保温板经工厂化生产并在现浇混凝土施工中起外模板作用的复合保温板。由外防护层、芯材、内抹面层等构成。按防护层厚度分为SY-I型和SY-II型。2.SY复合保温板现浇混凝土系统该系统以SY复合保温板为永久性外模板，内侧浇筑混凝土外侧做玻化微珠浆料找平层、饰面层，通过连接件将SY复合保温板与混凝土牢固连接在一起形成的墙体保温与结构一体化系统，以下简称SY复合保温板系统。3.SY复合保温板采用多层构造设计和工厂化预制生产，具有较高的强度和良好的保温、防火性能，满足现行建筑节能设计标准要求和混凝土模板的使用要求。在SY复合保温板当中设置了抗裂过渡层，缓解了保温模板因环境变化产生的应变，避免了抹面层空鼓、开裂等质量通病问题。4.SY复合保温板适用于以下部位的保温：(1）框架、框架抗震墙及抗震墙结构的梁、柱；设计说明nku-巧II1im lM n只u”、J4,A-TL-号一次集一图一页更多精品资源关注微信公众号：g cs z h i k u(2）抗震墙；(3）分隔供暖与非供暖空间的楼板。5、SY复合保温板系统的性能指标应符合表1的规定。SY复合保温板系统性能要求表1项目单位性能指标表面无裂缝、空鼓、起泡、剥落现象，粘结层与XPS板的拉伸粘结强度不得小于耐侯性0.lSMPa；与PU板的拉伸粘结强度不得小于0.1 OMPa;对饰面砖系统，饰面砖与抹面层的拉伸粘结强度不得小于0.4MPa 抗冲击强度J lOJ级表面无裂缝、空鼓、起泡、剥落现象，粘结层与XPS板的拉伸粘结强度不得小于耐冻融（D30)0.15MPa；与PU板的拉伸粘结强度不得小于0.1 OMPa;对饰面砖系统，饰面砖与抹面层的拉伸粘结强度不得小于0.4MPa（二）SY复合保温砌块系统1.SY复合保温砌块SY混凝土复合砌块是以水泥、砂、粒化高炉矿渣、外加剂、水等组分构成的轻集料混凝土拌合物，与XPS板或PU板经机械复合成型，自身具有良好的保温性能砌块。2.，：以SY复合保温砌块为墙体围护材料，采用专用砂浆砌筑，梁、柱等热桥部位采用SY复合保温板浇筑等方式处理后形成的自身热工性能满足建筑节能设计标准要求的保温与建筑墙体同寿命的技术体系，以下简称SY外墙自保温体系。五、构造示意图1.SY复合保温板系统构造示意图现浇钢筋混凝土SY复合保温板玻化微珠找平层5厚抗裂砂浆压入耐碱网布一饰面层连接件2.SY复合保温砌块系统构造示意图SY复合保温砌块玻化微珠找平层5厚抗裂砂浆压入耐碱网布饰面层设计说明图集号ILl5SJ178 页次4 更多精品资源关注微信公众号：g cs z h i k u六、材料性能及质量要求1.SY复合保温板(1)SY复合保温板的外观质量要求：产品表面平整，无夹杂物，颜色均匀，不应有明显影响使用的可见缺陷，如缺棱、掉角、裂纹、变形等。(2)SY复合保温板的性能指标应符合表2的规定。SY复合保温板的性能指标表2项目单位性能指标面密度kg/m 0.15 板结强，度MP a 耐冻融PU0.10(3）保温材料性能指标应符合表3的规定。保温材料性能指标表3项目性能指挥XPS板PU板密度，kg/rn32535;.35 垂直于板面的抗拉强度，0.15 0.10 MP a 导热系数，WI(m K)0.030 0.024 续表3吸水率，%I i.5 I 1.5 尺寸稳定性%|1.0I LO 燃烧性能级别|不低于瞅|不低于盯(4)SY复合保温板的规格尺寸见表4SY复合保温板规格尺寸Imm)表4类型外防护层厚度宽度长度芯材厚度SY-I型12 600 2400 50、60、65SY-II型25 600 2400 50、60、65非标准板按设计要求制作(5)SY复合保温板的尺寸允许偏差应符合表5的规定。尺寸允许偏差（mm)表5项目允许偏差长度+3 宽度+2 一2厚度+2 对角线差5板侧面平直度L/750板面平整度2设计说明图集号ILl SSJl 78 页次5 更多精品资源关注微信公众号：g cs z h i k u(5）连接件连接件应采用工程平头螺栓或蝶形螺栓，直径不小于50mm,单个锚栓抗拉承载力标准值不小于0.50kN。2.SY复合保温砌块(1)SY复合保温砌块的主规格尺寸应符合表6的规定。SY复合保温砌块主规格尺寸（mm)表6砌块类型长度宽度高度标准砌块390 240 190/115 390 260 190/115 非标准砌块或其他规格尺寸根据工程需要由双方商定(2)SY复合保温砌块的性能指标应符合表7的规定。SY复合保温砌块的性能指标表7项目单位性能指标干密度kg/m3 900 含水率%15吸水率%18干蝶收缩值 0.50 抗冻性质量损失5(D2s)强度损失 5.0 软化系数0.85 碳化系数放射性续表70.85 应特合GB6566规定复合墙体热阻I m2K/W I 符合设计要求3.其他材料性能要求(1）砂浆1)SY外墙自保温体系应使用专用砌筑砂浆和抹面砂浆，主要性能指标应符合表8的规定。砌筑砂浆和抹面砂浆性能指标表8项目单位性能指标干密度kg/m3 5.0 粘结强度MP a 0.20 分层度mm 88抗冻性（D 2)质量损失5强度损失0.40 可操作时间h 1.54.0 压折比 130 290耐碱拉伸断裂强力N/50mm 750 1500（经、纬向）耐碱拉伸断裂强力50 75 保留率（经、纬向）断裂伸长率（经、纬向）20符合JC719的规定？玻璃成分其中Zr02(14.5 0.8)Ti02(6.0士0.5)后热镀特电焊网性能指标表11项目单位性能指标钢丝直径mm 0.9 0.04 网孔中心距mm 12.719.05 镀辞层质量g/m2 122焊点抗拉力N 65-IE FL-17 刑一明MM二巴寸标指枪民标一拍佣A回忖民一排冉一撒一位块一单表12kg/m3 W/(m K)400 0.20 项目单位性能指标Z1-燃烧性能等级A级单位面积质量kg/m2 0.05 吸水率0.56.0 拉伸粘结强度0.10（与水泥砂浆试块）单块面积0.015 MP a m2 等：仨医SAP无机轻质保温板性能指标表13(11）面砖粘结砂浆：由水泥、细骨料和聚合物改性剂等料，以确革手想4在项目单位性能指标定配比经工厂搅拌而成的单组分预拌干粉砂浆。面砖粘结干密度kg/m3 250 剂为柔性粘结剂，其性能指标除应合外墙外保温应用技导热系数W/(m K)0.20 面砖粘结剂性能指标要求表15燃烧性能等级A级项目单位性能指标垂直板面抗拉强度MP a 0.12 原强度0.5(8）柔性腻子应与
