川02J107复合硅酸盐材料外墙屋面节能图集.pdf

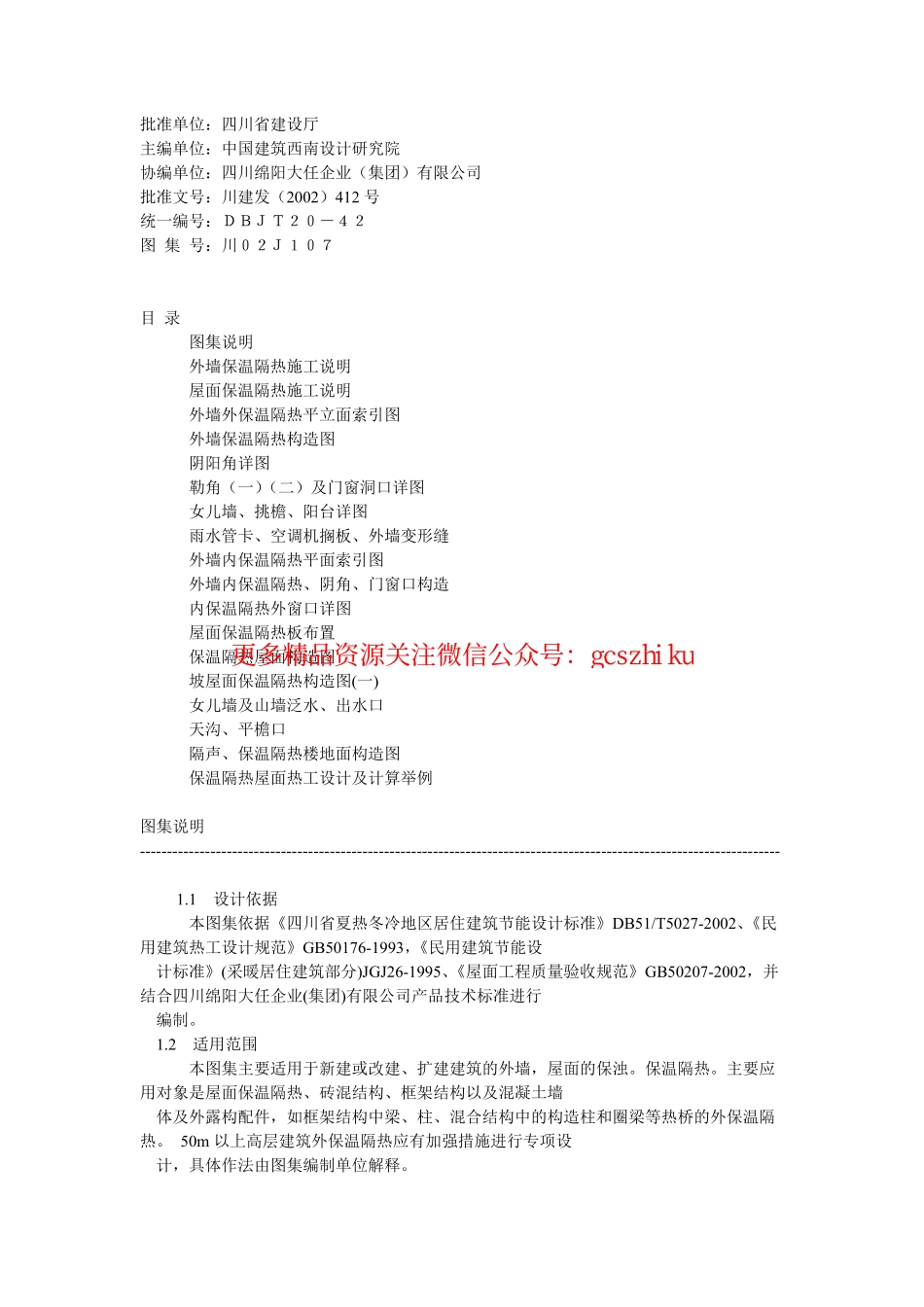

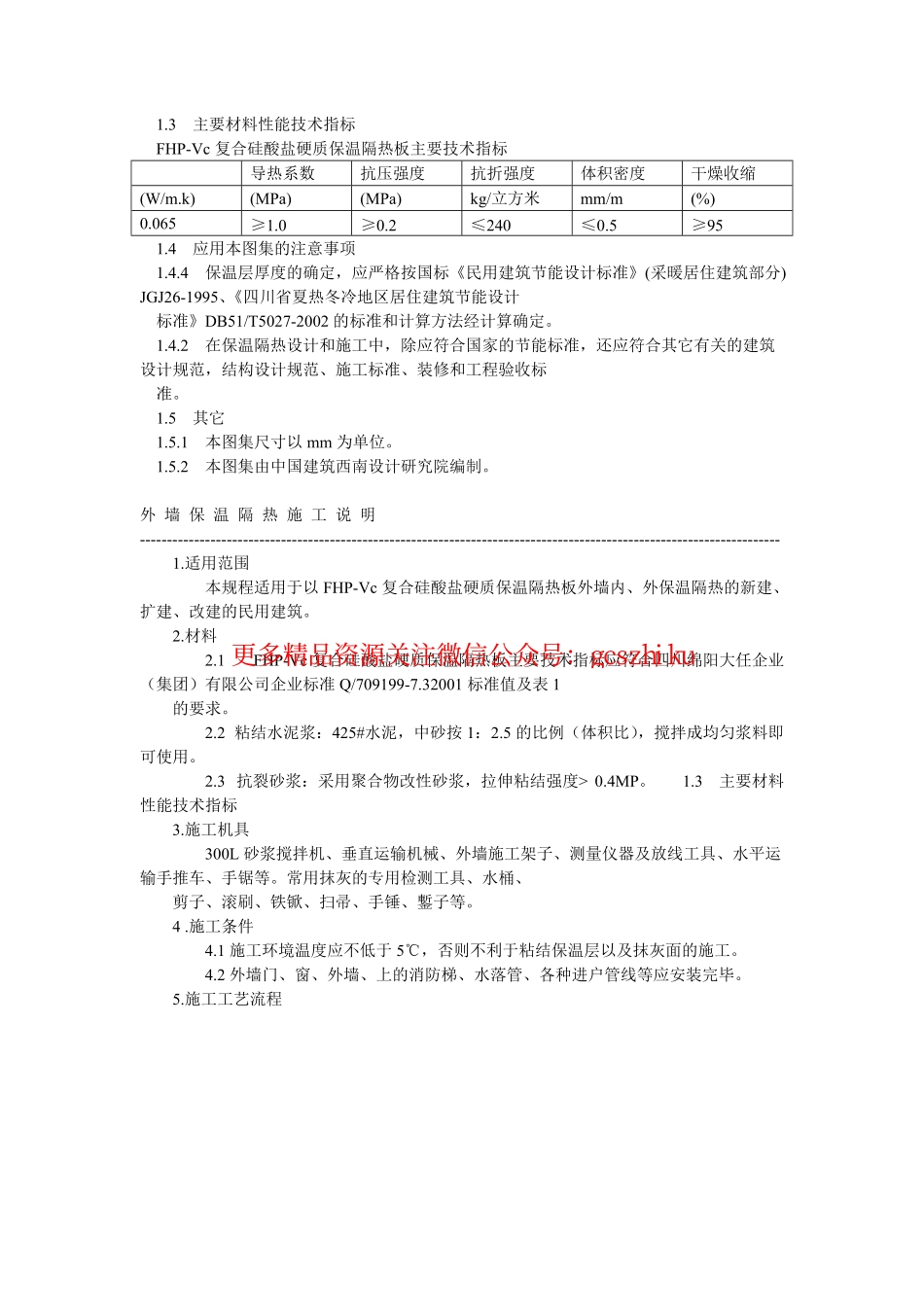

批准单位：四川省建设厅主编单位：中国建筑西南设计研究院协编单位：四川绵阳大任企业（集团）有限公司批准文号：川建发（2002）412 号统一编号：图 集 号：川目 录图集说明外墙保温隔热施工说明屋面保温隔热施工说明外墙外保温隔热平立面索引图外墙保温隔热构造图阴阳角详图勒角（一）（二）及门窗洞口详图女儿墙、挑檐、阳台详图雨水管卡、空调机搁板、外墙变形缝外墙内保温隔热平面索引图外墙内保温隔热、阴角、门窗口构造内保温隔热外窗口详图屋面保温隔热板布置保温隔热屋面构造图坡屋面保温隔热构造图(一)女儿墙及山墙泛水、出水口天沟、平檐口隔声、保温隔热楼地面构造图保温隔热屋面热工设计及计算举例图集说明-1.1设计依据本图集依据四川省夏热冬冷地区居住建筑节能设计标准DB51/T5027-2002、民用建筑热工设计规范GB50176-1993，民用建筑节能设计标准(采暖居住建筑部分)JGJ26-1995、屋面工程质量验收规范GB50207-2002，并结合四川绵阳大任企业(集团)有限公司产品技术标准进行编制。1.2适用范围本图集主要适用于新建或改建、扩建建筑的外墙，屋面的保浊。保温隔热。主要应用对象是屋面保温隔热、砖混结构、框架结构以及混凝土墙体及外露构配件，如框架结构中梁、柱、混合结构中的构造柱和圈梁等热桥的外保温隔热。50m 以上高层建筑外保温隔热应有加强措施进行专项设计，具体作法由图集编制单位解释。更多精品资源关注微信公众号：g cs z h i k u1.3主要材料性能技术指标FHP-Vc 复合硅酸盐硬质保温隔热板主要技术指标 导热系数抗压强度抗折强度体积密度干燥收缩(W/m.k)(MPa)(MPa)kg/立方米mm/m(%)0.0651.00.22400.5951.4应用本图集的注意事项1.4.4保温层厚度的确定，应严格按国标民用建筑节能设计标准(采暖居住建筑部分)JGJ26-1995、四川省夏热冬冷地区居住建筑节能设计标准DB51/T5027-2002 的标准和计算方法经计算确定。1.4.2在保温隔热设计和施工中，除应符合国家的节能标准，还应符合其它有关的建筑设计规范，结构设计规范、施工标准、装修和工程验收标准。1.5其它1.5.1本图集尺寸以 mm 为单位。1.5.2本图集由中国建筑西南设计研究院编制。外 墙 保 温 隔 热 施 工 说 明-1.适用范围本规程适用于以 FHP-Vc 复合硅酸盐硬质保温隔热板外墙内、外保温隔热的新建、扩建、改建的民用建筑。2.材料2.1 FHP-Vc 复合硅酸盐硬质保温隔热板主要技术指标应符合四川绵阳大任企业（集团）有限公司企业标准 Q/709199-7.32001 标准值及表 1的要求。2.2 粘结水泥浆：425#水泥，中砂按 1：2.5 的比例（体积比），搅拌成均匀浆料即可使用。2.3 抗裂砂浆：采用聚合物改性砂浆，拉伸粘结强度 0.4MP。1.3主要材料性能技术指标3.施工机具300L 砂浆搅拌机、垂直运输机械、外墙施工架子、测量仪器及放线工具、水平运输手推车、手锯等。常用抹灰的专用检测工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、鏨子等。4.施工条件4.1 施工环境温度应不低于 5，否则不利于粘结保温层以及抹灰面的施工。4.2 外墙门、窗、外墙、上的消防梯、水落管、各种进户管线等应安装完毕。5.施工工艺流程 更多精品资源关注微信公众号：g cs z h i k u 6.施工要点6.1 施工准备对施工人员进行技术交流，明确施工要求，质量要求，验收规范，安全措施等。施工队进行材料工具准备，落实材料堆放场所，指定施工计划和措施，了解设计要求的节能标准。施工前，还应了解施工情况，如：作为保温层基低的结构表面是否需要清理、铲除或修补；门窗洞周边及屋檐处构造；变形缝位置；外侧水管及其他管线是否需要挪动等等。施工用脚手架应采用防护网围住，不仅有利于操作人员安全，还能避免抹灰后干燥过快。材料储运按企业标准；在装卸、起吊和运输过程中应轻起轻放，严禁抛掷，碰撞和重压；产品之于干燥，防雨淋的场地；产品码放高度不应超过 2m。6.2 基层墙面处理基层墙面应坚实、清洁、平整。施工前，对于墙面上的污物、松软的抹灰层及油漆等应彻底铲除。新砌墙的砖缝，要全部用砂浆嵌实密封，不得有缝隙部位。对于旧墙凹凸不平处要事先凿平修补好，凸起或不平度用 1m 靠尺检查应不大于 6mm。如有建筑上安设的落水管，应先挪开移至适当的位置、垃圾箱、管道口和窗台板及其它买埋设件均事先安设妥当。如果所粘结的砖墙表面十分干燥，在施工前一天应浇水湿润。6.3 保温层施工保温隔热板的粘结，宜从外墙顶部或底部开始，依次粘贴。先用吊锤沿四周外墙边弹出基准线（保温板尺寸为 300mm300mm），用水泥浆（425#水泥：中砂按 1：2.5 体积比）直接粘接，可先从下面砌一行保温板，作为标准行，大面积的外墙保温，上下板材之间要错缝排列，墙角处板材之间要咬口错位。相邻板材之间要相互靠紧、对齐。水泥砂浆应搅拌均匀，涂抹在保温隔底板底面上，粘贴时用木锤敲实，必须保证粘结牢固，无空鼓。保温隔热板可任意切割，打孔，当板材尺寸不符时，可在施工现场用手锯切割所需大小，以保证门窗角部的保温对接紧密，局部也可用复合硅酸盐膏料填充，避免产生冷热桥。6.4 质量要求6.4.1 保温板强度、密度、导热系数等技术指标应符合要求。6.4.2 外保温隔热层与基墙之间必须粘结牢固，无脱层、空鼓、裂缝，缝隙充填密实。6.4.3 保温层隔热平整，线直，接缝顺直。平整度允许偏差：用 2m 靠尺检查，相更多精品资源关注微信公众号：g cs z h i k u邻保温板高低差不应超过 3mm。6.5 面层施工6.5.1 在面层抹灰前应认真检查已粘接的保温板表面、变形缝嵌条以及网格布等准备情况。6.5.2 面层抹灰防护抭裂砂浆可采用以下种方法：（一）为增强外保温的表面强度、防水、抭裂，在抹抭裂砂浆的同时，铺贴抭碱玻纤网格布，网孔规格 2516.7 孔数/100mm，断裂强力1250N/50mm。在保温隔热板表面抹抭裂砂浆，厚度约为 3-5mm，面积比一块网格布略大，随即敷贴玻纤网格布，将网格布压入砂浆中。网格布之间应互相搭接，搭接宽度为 50-60mm，网格布应粘结平顺，无皱折、脱层及漏贴等问题。砂浆饱满度 100%待底层初步干硬后，即可抹第二道砂浆，做到将网格布安全覆盖住。抹平表面时，切忌拍浆，因为拍浆后的表层缺少骨料，容易产生裂缝，面层抹灰后应不断喷雾、浇水养护，保持表面湿润 3 天以上。面层厚度一般在 10mm 以内，离地 2m 以下的墙体面层可适当加厚。（二）采用抭裂砂浆，抭裂砂浆的厚度不小于 5mm，抹完后经质量部门检验其厚度和平整度，确认合格后，晾置 2-3 天。然后采用聚合物微纤维砂浆，砂浆厚度 10-15mm。聚合物微纤维掺量为每立方米水泥砂浆加0.9kg聚合物微纤维。表 1PHF-Vc 复合硅酸盐硬质保温隔热板主要技术指标导热系数抭压强度抭折强度体积密度干燥收缩憎水率(W/M.K)(MPa)(MPa)(Kg/立方米)(mm/m)(%)0.0651.00.22400.595保 温 隔 热 屋 面 施 工 说 明-1.范围适用于各地区新建、扩建、改建的工业与民用建筑的各类上人和不上人的平面及斜屋面的保温隔热。2.材料2.1 FHP-Vc 复合硅酸盐硬质保温隔热板主要技术指标应符合四川绵阳大任企业（集团）有限公司企业标准 Q/70919399-7.3-2001 标准的要求。其技术性能详见表 1 所示。2.2 水泥为 325、325R、425、425R 普通硅酸盐水泥、主要技术指标应符合硅酸盐水泥、普通硅酸盐水泥GB175-1999 的规定。砂为中砂，主要技术指标应符合建筑用砂GB/T14684 的有关规定。3.保温隔热屋面构造3.1 保温隔热屋面构造，见表 2 图例：3.2 保温设计及保温层厚度根据民用建筑节能设计标准(采暖居住建筑部份)JGJ26-1995、四川省夏热冬冷地区建筑节能设计标准DB51/T5027-2002，对不同地区民用建筑各部分围护结构传热系数作了限制规定。经计算和实测，列出表 3 供更多精品资源关注微信公众号：g cs z h i k u四川省夏热冬地区屋面保温设计参考。表 2FHP-Vc 屋面保温隔热基本构造层次1234567名称结构层找坡层结合屋(兼找平)保温层找平层防水层保护层使用材料钢筋混凝土由设计确定2030mm 水泥砂浆PHP-Vc2030mm水泥砂浆防水卷材或其它防水材料20 厚水泥砂浆或30 厚细石混凝土等表 3FHP-Vc 屋面保温设计厚度参考(夏热冬冷地区)结构层屋面板厚度(mm)FHPVc 保温层厚度屋顶传热系数(W/M.K)结构层屋面板厚度(mm)FHPVc 保温层厚度屋顶传热系数(W/M.K)100501.00钢筋混凝土板120500.95130500.93钢筋混凝土圆孔板180500.86四川省寒冷地区屋面保温材料设计厚度，应根据设计要求确定。4.施工条件4.1 屋面结构工程施工完毕，验收合格。4.2 屋面上的女儿墙、管道安装已按设计施工完毕，基层表面、干燥。4.3 施工环境温度不低于 5。5.施工要求对施工人员进行技术交底，明确施工操作要求、质量要求、验收规范、安全措施等。进行材料堆放场所，制定施工计划和措施，了解设计和措施要求达到的能标准。5.1 施工工艺流程5.2 基层屋面处理在现浇混凝土、预制钢筋混凝土板找坡层施工完成后，在铺设高低偏差较大处，用 1：3 的水泥砂浆局部找平，屋面管道堵洞、固定。5.3 弹线按设计要求范围弹出铺设墨线，从周边开始向中心铺设(保温板为 300300。相更多精品资源关注微信公众号：g cs z h i k u互接缝5mm)。5.4 铺板平屋面用 1：4 水泥砂浆粘贴保温板；坡屋面应根据坡度用 1：3 的水泥砂浆，先用水泥按墨线先纵横各铺砌的平直度进行控制，保温板之间缝隙5mm。(当板材尺寸与所需尺寸不符时，可在施工现场用手锯将 FHP-Vc 板切割成所需大小)待水泥砂浆达到强度后，保温板缝隙用水泥填实。5.5 找平、防水、保护层施工参照屋面工程质量验收规范GB50207-2002 标准进行。5.6 验收质量标准5.6.1 保温板尺寸、温度、密度、导热系数等技术指标应符合产品企业标准要求。5.6.2 保温板铺砌均匀，周边顺直无松动，缝隙填充密实，保温板与基层屋面之间结合牢固。5.6.3 保温层施工平整度允许偏差，用 2m 靠尺和契形尺检查，相邻保温板高度差4mm。5.6.4 施工其它内容验收参照屋面工程质量验收规范GB50207-2002 进行。外 墙 保 温 隔 热 平 立 面 索 引 图 更多精品资源关注微信公众号：g cs z h i k u 更多精品资源关注微信公众号：g cs z h i k u 阴阳角祥解图-勒 角（一）（二）及 门 窗 祥 图-更多精品资源关注微信公众号：g cs z h i k u 外 窗 口 详 图-更多精品资源关注微信公众号：g cs z h i k u 女 儿 墙、挑 檐、阳 台 详 图-更多精品资源关注微信公众号：g cs z h i k u雨 水 管 卡、空 调 机 隔 板、变 形 缝-外墙 内 保 温 隔 热 平 面 索 引 图-更多精品资源关注微信公众号：g cs z h i k u 内 保 温 隔 热 外 窗 口 详 图-更多精品资源关注微信公众号：g cs z h i k u 更多精品资源关注微信公众号：g cs z h i k u 屋 面 保 温 隔 热 板 布 置-更多精品资源关注微信公众号：g cs z h i k u保 温 隔 热 屋 面 构 造 图-坡 屋 面 保 温 隔 热 构 造 图-更多精品资源关注微信公众号：g cs z h i k u 更多精品资源关注微信公众号：g cs z h i k u女 儿 墙 及 山 墙 泛 水、出 水 口-女 儿 墙 出 水 口-更多精品资源关注微信公众号：g cs z h i k u 天 沟、平 檐 口-更
