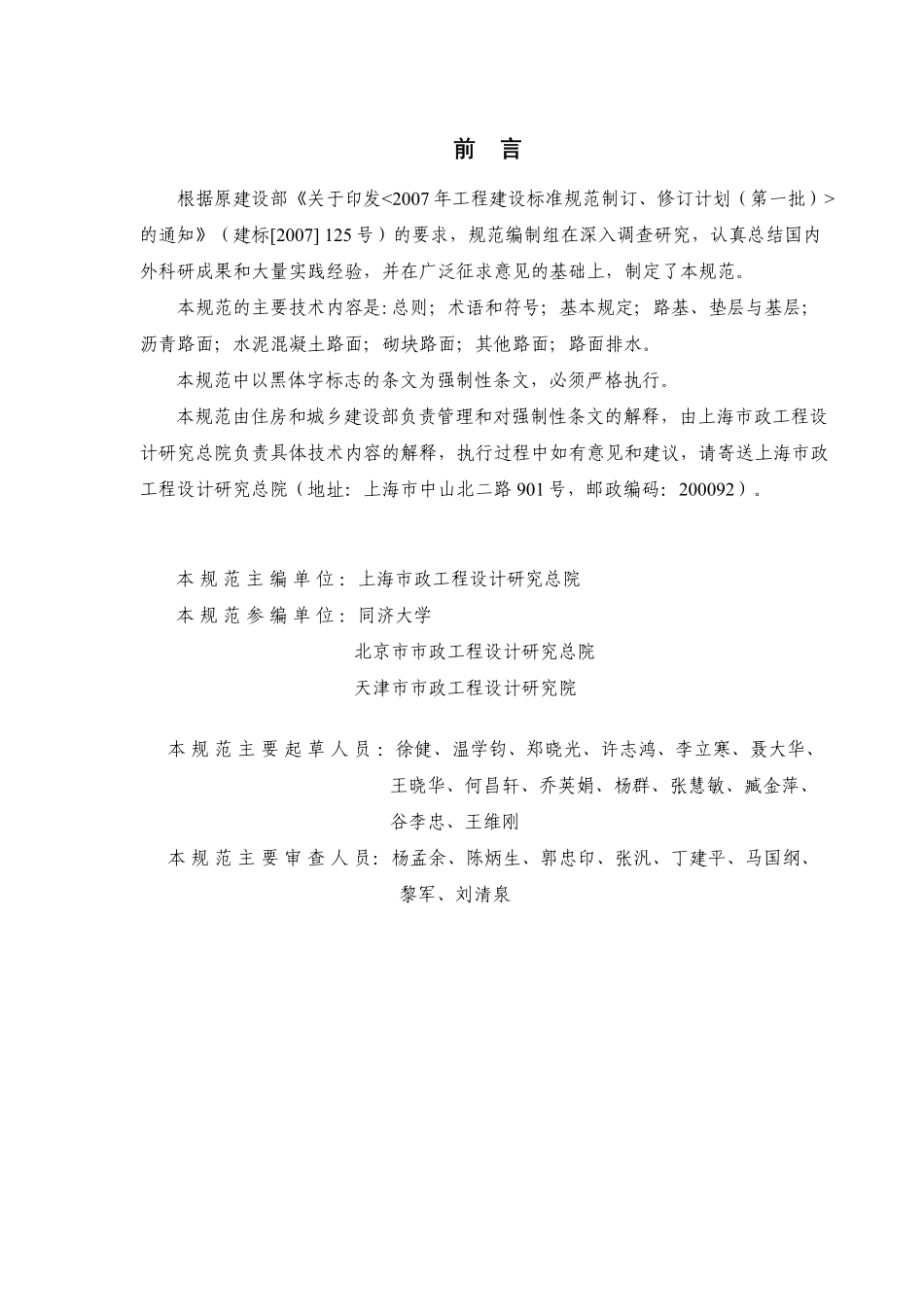

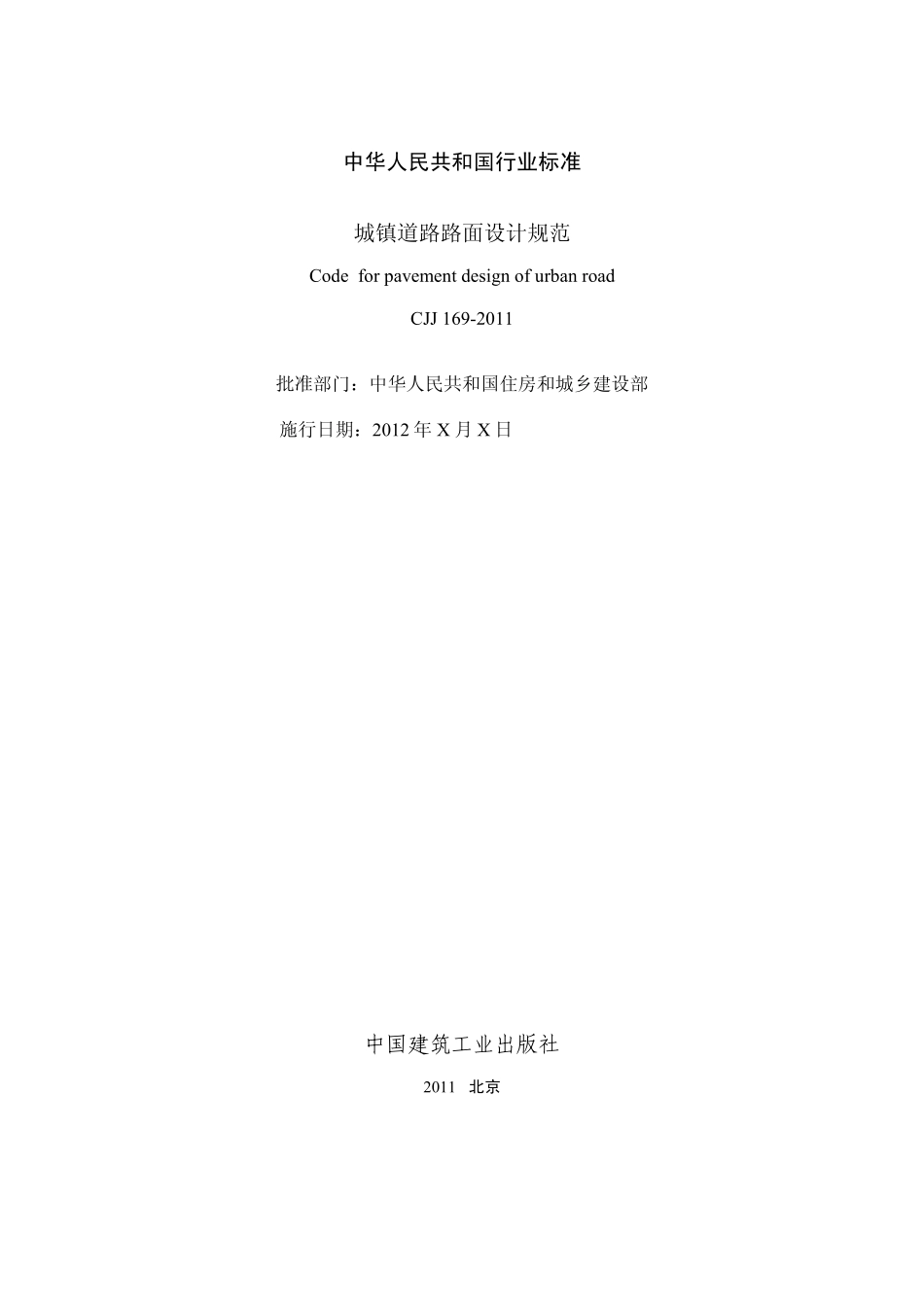

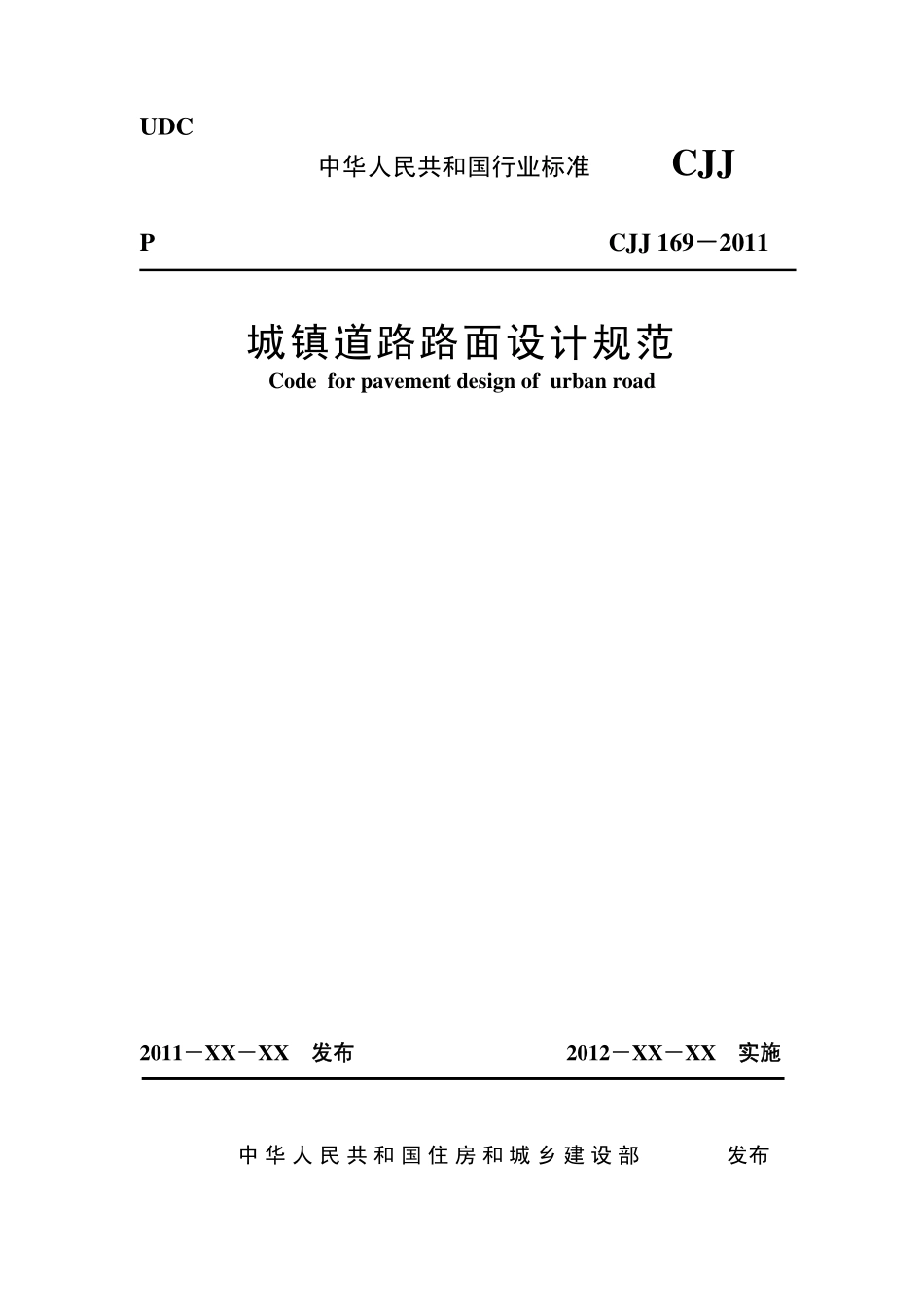

UDC 中华人民共和国行业标准 CJJ P CJJ 1692011 城镇道路路面设计规范 Code for pavement design of urban road 2011XXXX 发布 发布 2012XXXX 实施 实施 中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 发布 中华人民共和国行业标准 城镇道路路面设计规范 Code for pavement design of urban road CJJ 169-2011 批准部门：中华人民共和国住房和城乡建设部 施行日期：2012年 X 月 X日 中国建筑工业出版社 2011 北京 前前 言言 根据原建设部关于印发的通知（建标2007 125号）的要求，规范编制组在深入调查研究，认真总结国内外科研成果和大量实践经验，并在广泛征求意见的基础上，制定了本规范。本规范的主要技术内容是:总则；术语和符号；基本规定；路基、垫层与基层；沥青路面；水泥混凝土路面；砌块路面；其他路面；路面排水。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由上海市政工程设计研究总院负责具体技术内容的解释，执行过程中如有意见和建议，请寄送上海市政工程设计研究总院（地址：上海市中山北二路 901号，邮政编码：200092）。本 规 范 主 编 单 位：上海市政工程设计研究总院 本 规 范 参 编 单 位：同济大学 北京市市政工程设计研究总院 天津市市政工程设计研究院 本 规 范 主 要 起 草 人 员：徐健、温学钧、郑晓光、许志鸿、李立寒、聂大华、王晓华、何昌轩、乔英娟、杨群、张慧敏、臧金萍、谷李忠、王维刚 本 规 范 主 要 审 查 人 员：杨孟余、陈炳生、郭忠印、张汎、丁建平、马国纲、黎军、刘清泉 目目 次次 1 总则.1 2 术语和符号.2 2.1 术语.2 2.2 符号.3 3 基本规定.8 3.1 一般规定.8 3.2 设计要素.8 4 路基、垫层与基层.14 4.1 路基.14 4.2 垫层.14 4.3 基层.14 5 沥青路面.18 5.1 一般规定.18 5.2 沥青面层类型与材料.18 5.3 沥青路面结构组合设计.21 5.4 新建路面结构设计指标与要求.23 5.5 新建路面结构层的计算.26 5.6 加铺路面设计.29 6 水泥混凝土路面.34 6.1 一般规定.34 6.2 设计指标与要求.34 6.3 结构组合设计.35 6.4 面层材料.36 6.5 路面结构计算.38 6.6 面层配筋设计.44 6.7 接缝设计.49 6.8 加铺层结构设计.53 7 砌块路面.57 7.1 一般规定.57 7.2 砌块材料技术要求.57 7.3 结构层与结构组合.59 7.4 结构层计算.60 8 其它路面.62 8.1 透水人行道.62 8.2 桥面铺装.62 8.3 隧道路面铺装.63 9 路面排水.64 9.1 一般规定.64 9.2 路面排水设计.64 9.3.路面内部排水.66 9.4 分隔带排水.67 9.5 交叉口范围路面排水.67 9.6 桥面排水.67 附录 A 沥青路面使用性能气候分区.68 附录 B 沥青混合料级配组成、沥青表面处治材料规格和用量.70 附录 C 沥青路面设计参数参考值.73 附录 D 水泥路面设计参数参考值.75 附录 E 沥青混合料单轴贯入抗剪强度试验方法.76 附录 F 沥青混合料单轴压缩动态回弹模量试验方法.78 本规范用词说明.81 附：条文说明.82 Contents 1 General Provisions.1 2 Terms and symbols.2 2.1 Terms.2 2.2 Symbols.3 3 Basic Requirement.8 3.1 General Requirement.8 3.2 Control Element.8 4 Subgrade,Bed course and Base Course.14 4.1 Subgrade.14 4.2 Bed Course.14 4.3 Base course.14 5 Asphalt Pavement.18 5.1 General Requirement.18 5.2 Asphalt Pavement Category and Material.18 5.3 Asphalt Pavement Structure Combination Design.21 5.4 New Construction Pavement Structure Design Index and Demand.23 5.5 New Construction Pavement Structure Calculation.26 5.6 Overlay Design.29 6 Cement Concrete Pavement.34 6.1General Requirement.34 6.2 Design Control Element.34 6.3 Pavement Structure Combination Design.35 6.4 Material.36 6.5 Pavement Structure Calculation.38 6.6 Pavement Reinforcement Design.45 6.7 Joint Design.49 6.8 Overlay Design.53 7 Block Stone Pavement.57 7.1General Requirement.57 7.2 Block Material Performance Demand.57 7.3 Structure Combination.59 7.4 Structure Calculation.60 8 Other Pavements.62 8.1 Permeable Footway.62 8.2 Bridge Pavement.62 8.3 Tunnel Pavement.63 9 Pavement Drainage.64 9.1General Requirement.64 9.2 Pavement Drainage Design.64 9.3 Pavement Subsurface Drainage.66 9.4 Median Divider Drainage.67 9.5 Intersection Drainage.67 9.6 Bridge Pavement Drainage.67 Appendix A Asphalt Pavement Performance Climate Zone.68 Appendix B Asphalt Mixture grade Composition,Bituminous Surface Treatment Material Specification and Dosage.70 Appendix C Reference Value of Asphalt Pavement Design Parameters .73 Appendix D Reference Value of Cement Concrete Pavement Design Parameters .75 Appendix E Method of Uniaxial Peneration Experiment.76 Appendix F Method of Uniaxial Compression Dynamic Mudulus Experiment.78 Explanation of Wording in this Code.81 Addition：Explanation of Provisions.82 城镇道路路面设计规范 总则-1-1 总则 1.0.1 为适应我国城镇道路建设发展的需要，提高路面设计质量和技术水平，保证路面工程安全、可靠、耐久，做到技术先进，经济合理，制定本规范。1.0.2 本规范适用于新建和改建的城镇道路、广场及停车场的路面设计。1.0.3 路面设计应符合国家环境和生态保护的规定，鼓励设计节能降耗型路面，积极应用路面材料再生技术。1.0.4 多年冻土、沙漠、盐渍土、膨胀土等特殊地区的路面工程，可根据当地实际情况，制订补充规定，但技术要求不应低于本规范的规定。1.0.5 路面设计除应符合本规范外，尚应符合国家现行有关标准的规定。城镇道路路面设计规范 术语和符号-2-2 术语和符号 2.1 术语 2.1.1 沥青路面 asphalt pavement 铺筑沥青面层的路面。2.1.2 容许剪应力 allowable shear stress 沥青混合料的抗剪强度与抗剪强度结构系数之比。2.1.3 容许拉应力 allowable tension stress 材料的抗拉强度与抗拉强度结构系数之比。2.1.4 沥青层层底容许拉应变 allowable tension strain at the bottom of the asphalt layer 根据累计标准轴载作用次数，利用修正后沥青混合料疲劳方程计算确定的沥青层层底临界位置的 拉应变。2.1.5 砌块路面 block stone pavement 用一定形状的石料或人工预制砌块铺筑面层的路面。2.1.6 水泥混凝土路面 cement concrete pavement 铺筑水泥混凝土面层的路面。2.1.7 累计当量轴次 cumulative equivalent axle loads 在设计基准期内，设计车道上或临界荷位处的当量轴次总和。2.1.8 设计弯沉值 design deflection 根据设计基准期内一个车道上预计通过的累计当量轴次、道路等级、面层和基层类型而确定的路表弯沉值。2.1.9 设计基准期 design reference period 在进行路面结构可靠度设计时，考虑持久设计状况下各项基本变量与时间关系所取用的基准时间参数。2.1.10 当量轴次 equivalent single axle loads 按变形、应力或疲劳断裂损坏等效原则，将不同车型、不同轴载作用次数换算成与标准轴载相当的轴载作用次数。2.1.11 柔性基层 flexible base 用热拌或冷拌沥青混合料、沥青贯入式碎石、粒料类等材料铺筑的基层。2.1.12 目标可靠度 objective reliability 城镇道路路面设计规范 术语和符号-3-综合考虑工程安全度和工程经济性等方面的因素而确定的最佳可靠度。2.1.13 透层 prime coat 在非沥青材料基层上喷洒乳化沥青、煤沥青、液体沥青而形成透入基层表面一定深度的薄层。2.1.14 可靠度 reliability 结构在规定的时间内，规定的条件下，完成预定功能的概率。2.1.15 刚性基层 rigid base 用普通混凝土、碾压混凝土、贫混凝土、钢筋混凝土、连续配筋混凝土等材料铺筑的基层。2.1.16 可靠度系数 reliability coefficient 为保证所设计的结构具有规定的可靠度，而在极限状态设计表达式中采用的单一综合系数。2.1.17 半刚性基层 semi-rigid base 用无机结合料稳定粒料或土类材料铺筑的基层。2.1.18 封层 seal coat 在沥青面层或基层上铺筑的有一定厚度的沥青混合料薄层。2.1.19 抗剪强度结构系数 shear strength structural coefficient 考虑沥青混合料剪切疲劳破坏特性的安全系数。2.1.20 粘层 tack coat 在沥青层与沥青层、沥青层与水泥混凝土路面之间洒布的沥青材料薄层。2.1.21 抗拉强度结构系数 tensile strength structural coefficient 考虑半刚性材料疲劳破坏特性的安全系数。2.1.22 最不利季节 worst season 路基路面结构处于最不利工
