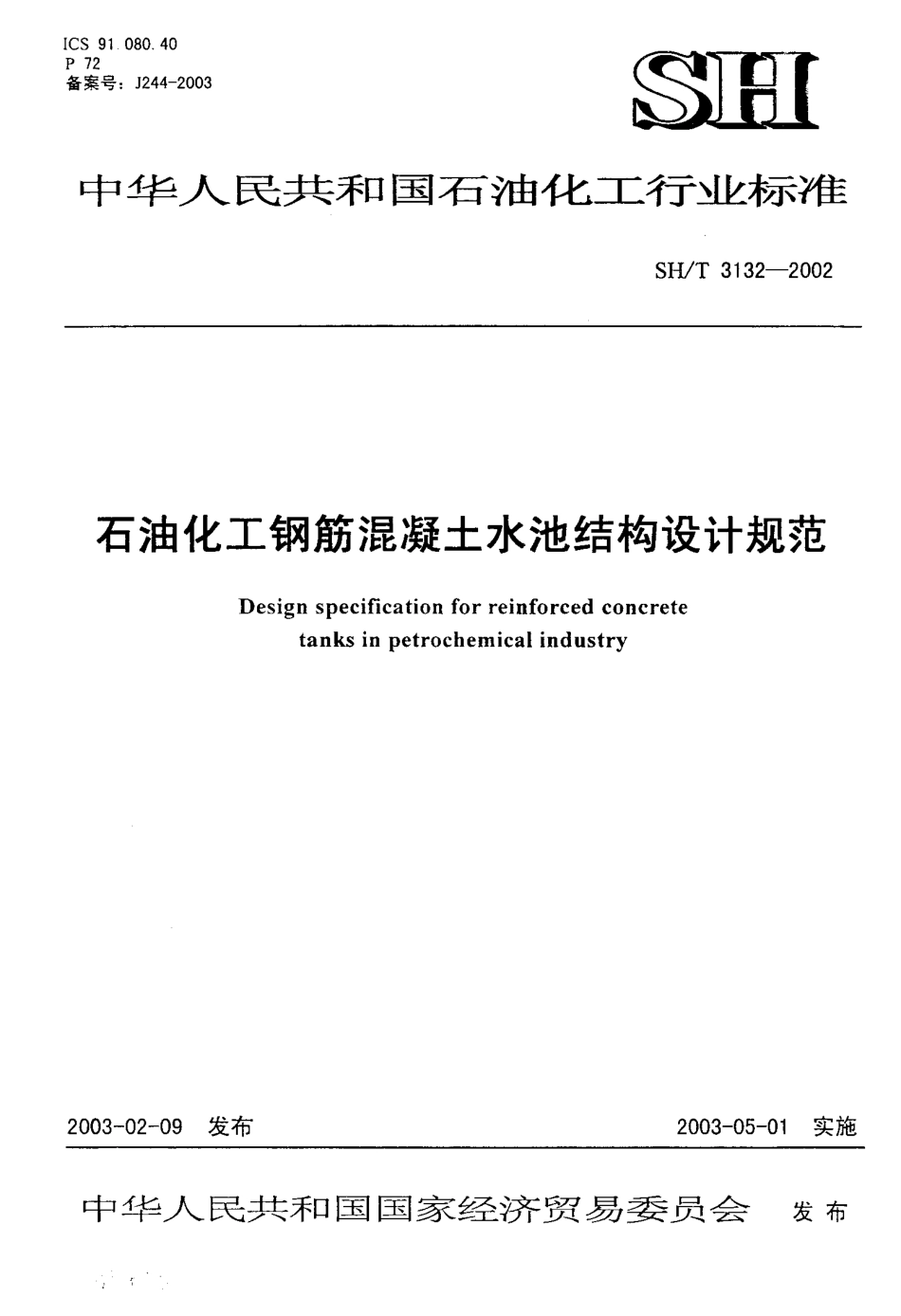

SHT 3132-2002 石油化工钢筋混凝土水池结构设计规范.PDF

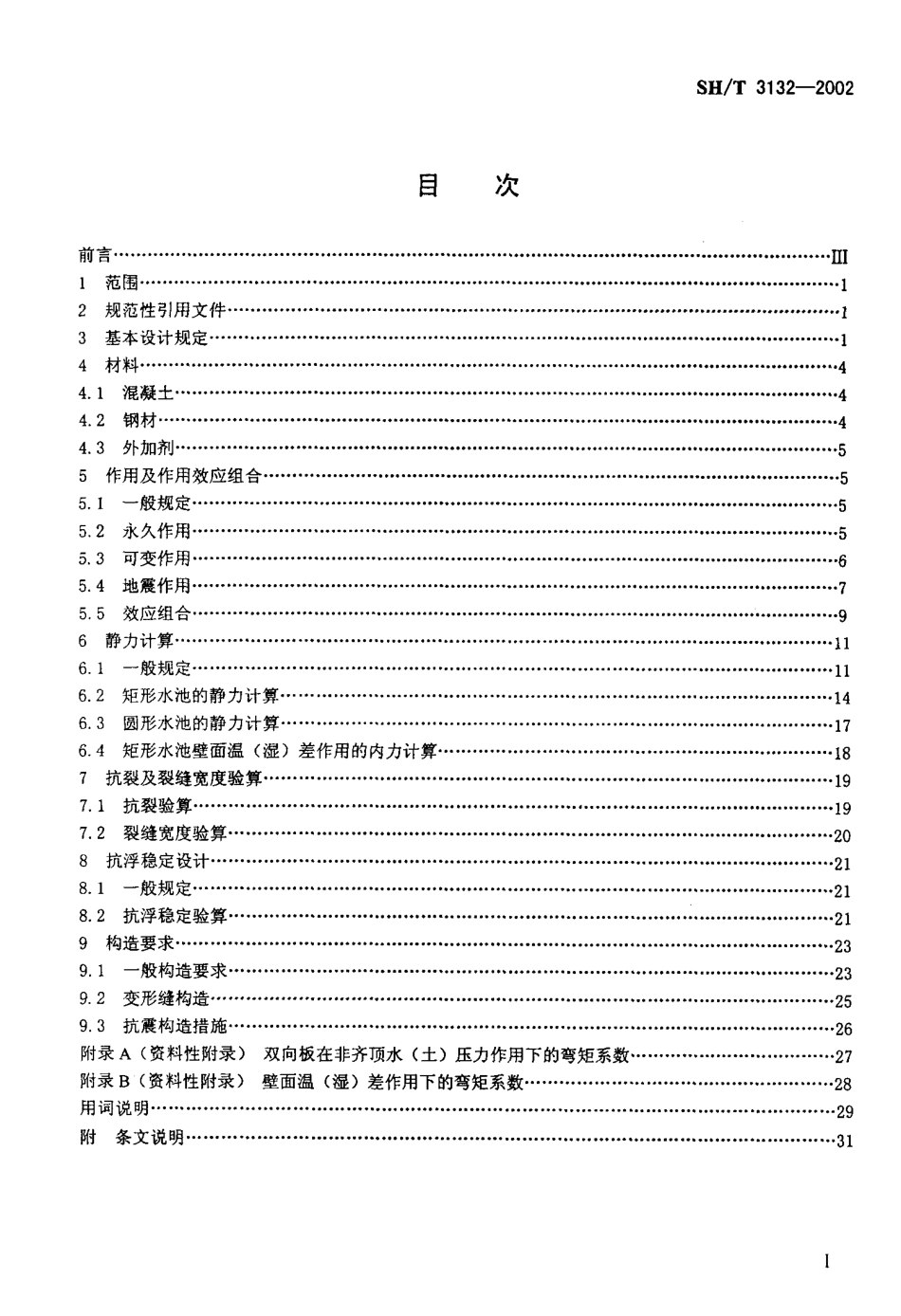

SH/T3132-2002目次前言1范围2规范性引用文件3基本设计规定4材料4.1混凝土4.2钢材4.3外加剂5作用及作用效应组合5.1一般规定5.2永久作用5.3可变作用5.4地震作用5.5效应组合6静力计算116.1一般规定116.2矩形水池的静力计算146.3圆形水池的静力计算176.4矩形水池壁面温（湿）差作用的内力计算187抗裂及裂缝宽度验算197.1抗裂验算197.2裂缝宽度验算208抗浮稳定设计218.1一般规定218.2抗浮稳定验算219构造要求239.1一般构造要求239.2变形缝构造259.3抗震构造措施26附录A(资料性附录)双向板在非齐顶水（土）压力作用下的弯矩系数27附录B(资料性附录)壁面温（湿）差作用下的弯矩系数28用词说明-29附条文说明31SH/T3132-2002石油化工钢筋混凝土水池结构设计规范1范围本规范适用于石油化工企业中现浇钢筋混凝土水池的结构设计（顶盖可采用预制），非贮液池及地下式、半地下式泵房的结构设计可参照执行。本规范不适用于装配式钢筋混凝土水池，预应力混凝土水池及沉井类结构设计。本规范不涉及水池地基处理方面的内容，建造于软弱土、湿陷性黄土及膨胀土等特殊土层上的水池，其地基处理应执行现行有关地基处理技术规范。2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其新版本适用于本规范。GB50010混凝土结构设计规范GB50046工业建筑防腐蚀设计规范GB50191构筑物抗震设计规范GB8076混凝土外加剂GBJ119混凝土外加剂应用技术规范JGJ52普通混凝土用砂质量标准及验收方法JG】53普通混凝土用碎石或卵石质量标准及验收方法JC476混凝士.膨胀剂3基本设计规定3.1水池按其埋置情况分为全埋式、地下式、半地下式、地面式和架空式五种，其划分方法应符合下列规定：)全埋式指池顶的顶面标高位于地面以下，且项部有覆土的水池：b)地下式指池顶标高与地面一致，或高出地面高度不超过300m的水池；c)半地下式指池壁高度一半及一半以上位于地面以下的水池：)地面式指池壁高度一半以上位于地面以上的水池：)架空式指池底板与地面脱开，用柱基或条基架空的水池。3.2不设缝的单格矩形水池，按池壁长度与高度的比值划分为深壁池、浅壁池和双向板壁池三种，其划分方法应符合表1规定。3.3水池的防水等级按围护结构允许渗漏水量划分为四级，划分标准应符合表2规定。贮液池均应进行闭水试验，并应达到表2规定的防水等级渗漏标准。
