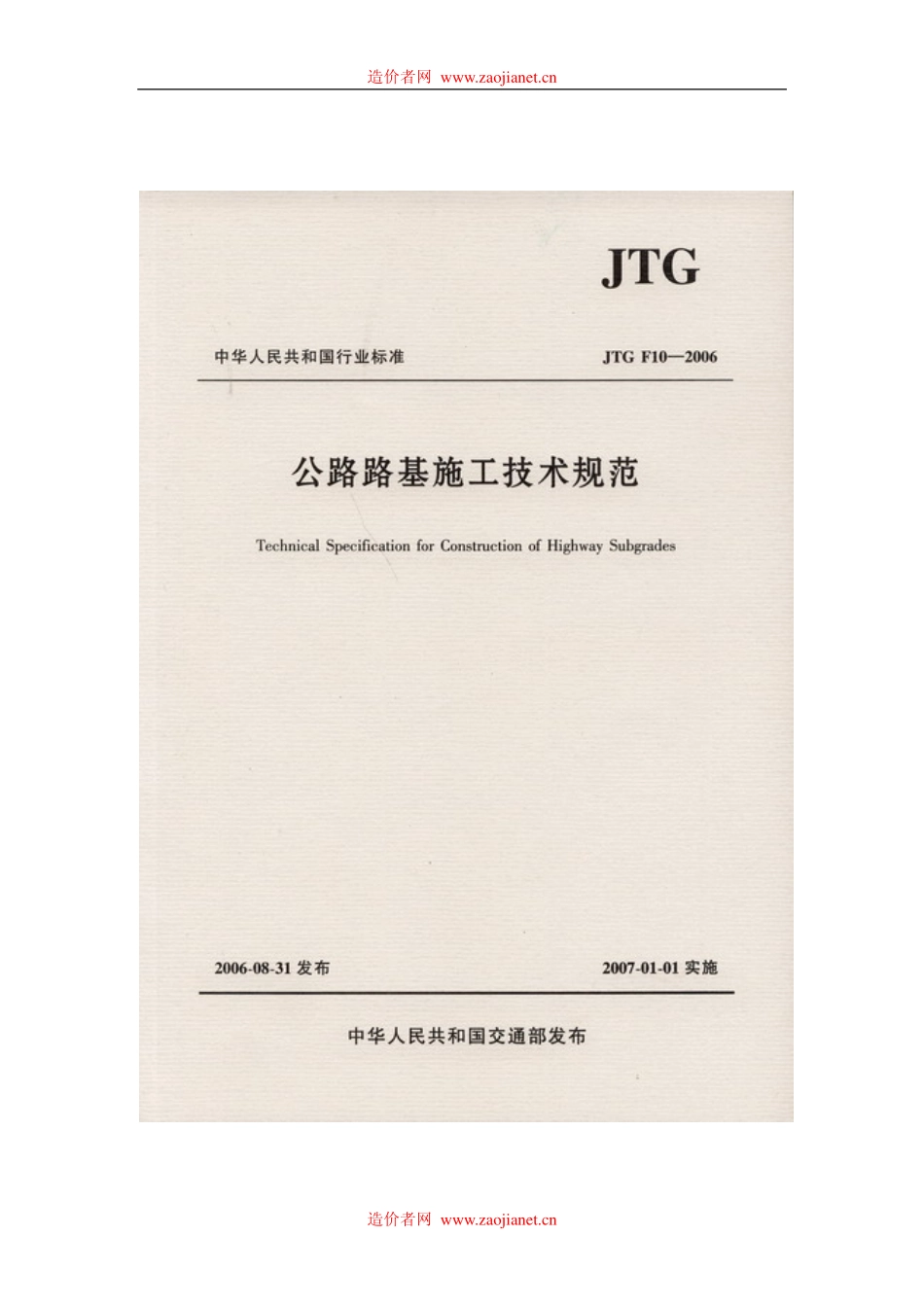

公路路基施工技术规范JTGF10-2006.pdf

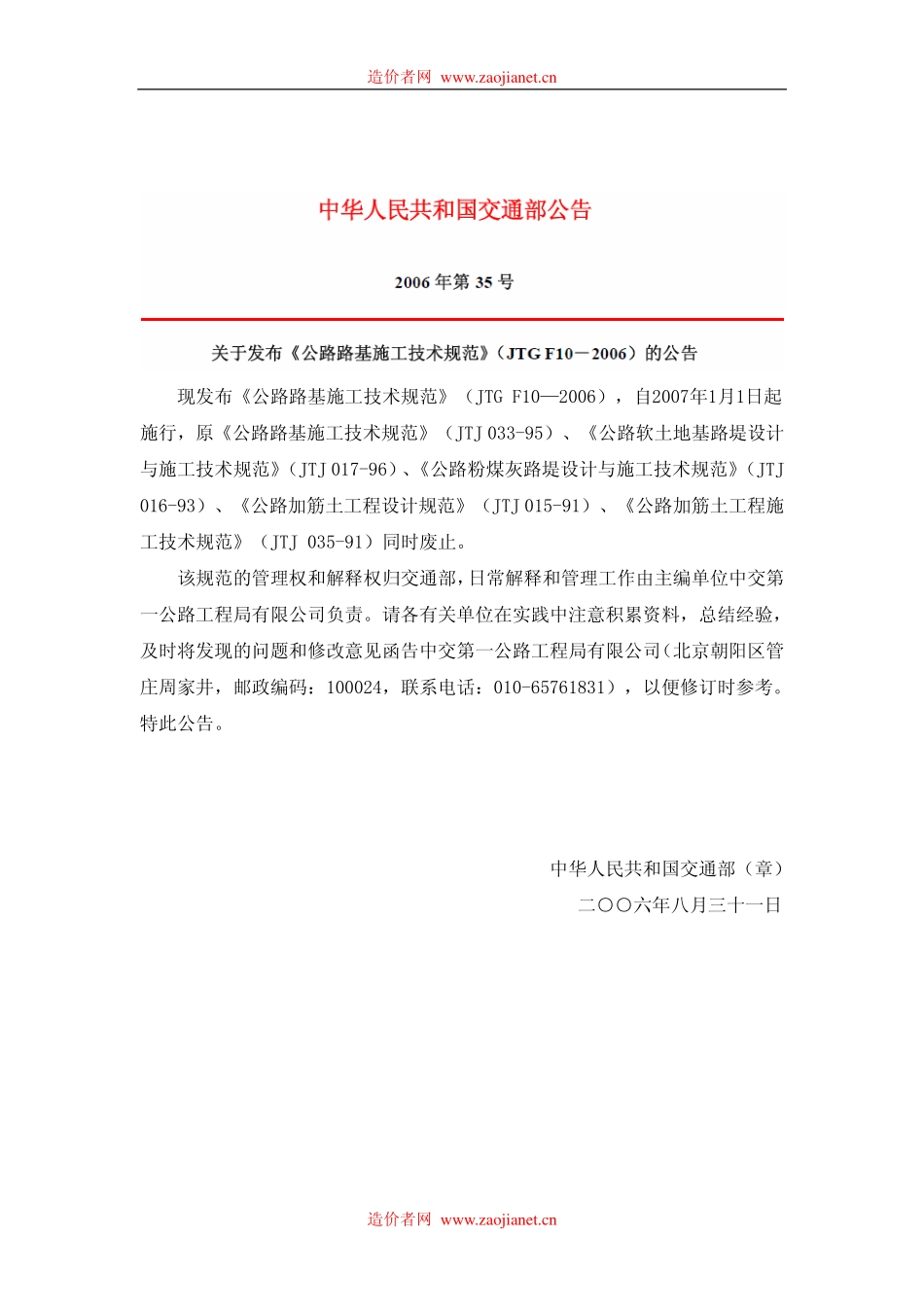

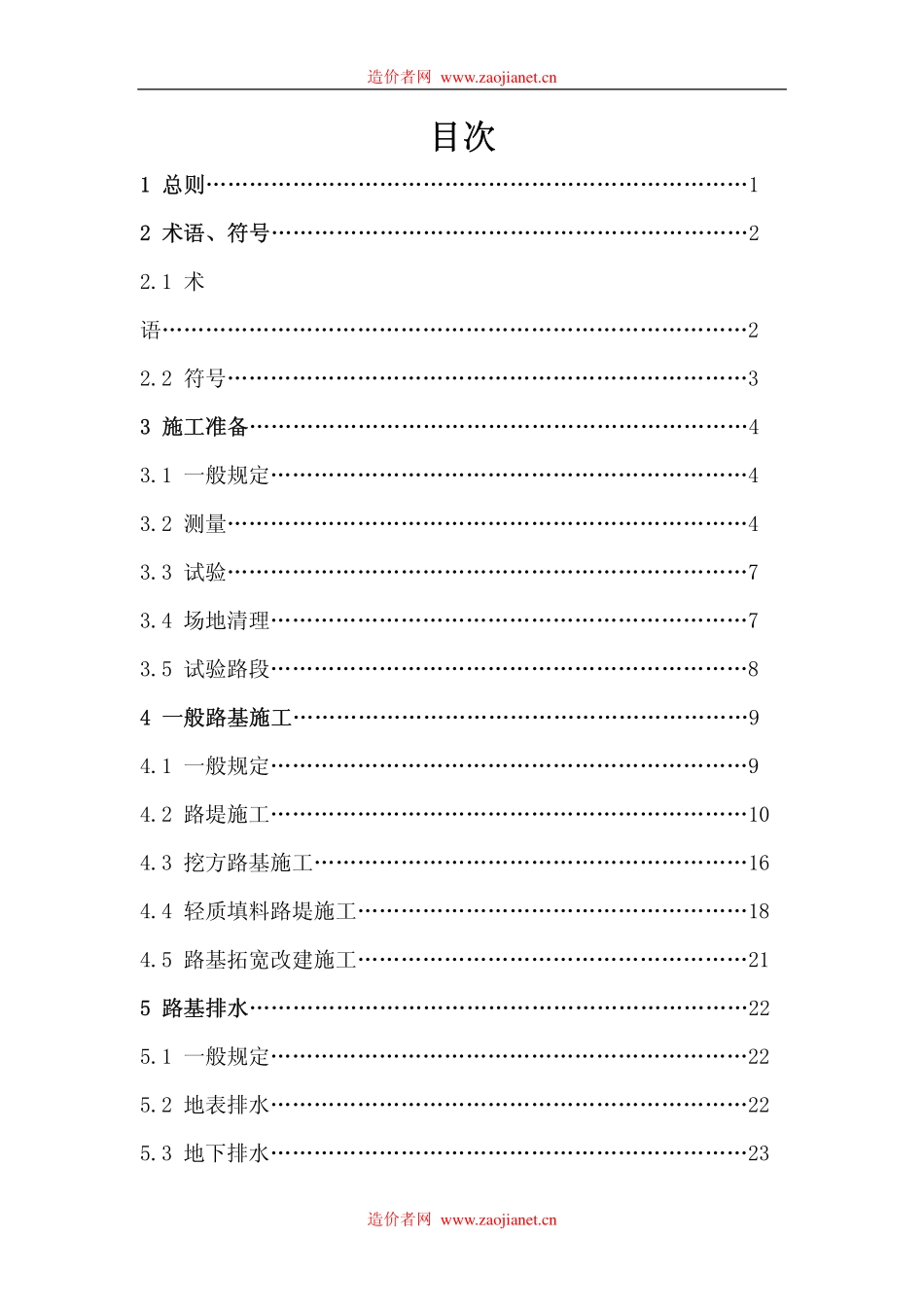

造价者网 造价者网 造价者网 现发布公路路基施工技术规范（JTG F102006），自2007年1月1日起施行，原公路路基施工技术规范（JTJ 033-95）、公路软土地基路堤设计与施工技术规范（JTJ 017-96）、公路粉煤灰路堤设计与施工技术规范（JTJ 016-93）、公路加筋土工程设计规范（JTJ 015-91）、公路加筋土工程施工技术规范（JTJ 035-91）同时废止。该规范的管理权和解释权归交通部，日常解释和管理工作由主编单位中交第一公路工程局有限公司负责。请各有关单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告中交第一公路工程局有限公司（北京朝阳区管庄周家井，邮政编码：100024，联系电话：010-65761831），以便修订时参考。特此公告。中华人民共和国交通部（章）二六年八月三十一日 造价者网 造价者网 目次 目次 1 总则1 总则1 2 2 术语、符号术语、符号2 2.1 术语2 2.2 符号3 3 施工准备3 施工准备4 3.1 一般规定4 3.2 测量4 3.3 试验7 3.4 场地清理7 3.5 试验路段8 4 一般路基施工4 一般路基施工9 4.1 一般规定9 4.2 路堤施工10 4.3 挖方路基施工16 4.4 轻质填料路堤施工18 4.5 路基拓宽改建施工21 5 路基排水5 路基排水22 5.1 一般规定22 5.2 地表排水22 5.3 地下排水23 造价者网 造价者网 5.4 路基排水工程质量标准26 6 特殊路基施工6 特殊路基施工29 6.1 一般规定29 6.2 湿粘土路基施工30 6.3 软土地区路基施工31 6.4 红粘土地区路基施工43 6.5 膨胀土地区路基施工43 6.6 黄土地区路基施工45 6.7 盐渍土地区路基施工46 6.8 风积沙及沙漠地区路基施工48 6.9 季节性冻土地区路基施工49 6.10 多年冻土地区路基施工51 6.11 涎流冰地区路基施工52 6.12 雪害地区路基施工53 6.13 滑坡地段路基施工55 6.14 崩塌与岩堆地段路基施工56 6.15 泥石流地区路基施工56 6.16 岩溶地区路基施工57 6.17 采空区路基施工58 6.18 沿河、沿溪地区路基施工58 6.19 水库地区路基施工59 6.20 滨海地区路基施工59 造价者网 造价者网 7 冬、雨季路基施工7 冬、雨季路基施工61 7.1 一般规定61 7.2 冬季施工61 7.3 雨季施工62 8 路基防护与支挡8 路基防护与支挡64 8.1 一般规定64 8.2 坡面防护64 8.3 沿河路基防护68 8.4 挡土墙71 8.5 边坡锚固防护76 8.6 土钉支护78 8.7 抗滑桩80 9 9 路基安全施工与环境保护路基安全施工与环境保护82 9.1 一般规定82 9.2 安全施工82 9.3 环境保护84 9.4 生物保护85 9.5 文物保护85 1010 路基整修与交工验收路基整修与交工验收86 10.1 路基整修86 10.2 交工验收86 附录附录A 本规范用词说明本规范用词说明88 造价者网 造价者网 附件 公路路基施工技术规范（附件 公路路基施工技术规范（JTG F102006）条文说明）条文说明 1 总则89 3 施工准备90 4 一般路基施工93 5 路基排水105 6 特殊路基施工111 7 冬、雨季路基施工141 8 路基防护与支挡143 9 路基安全施工与环境保护153 10 路基整修与交工验收158 造价者网 造价者网 1 总则 1 总则 1.0.1 为提高公路路基工程施工技术水平，保证施工质量，制定本规范。1.0.2 本规范适用于各级公路的新建和改（扩）建路基工程施工。1.0.3 公路路基应达到设计要求的强度、稳定性和耐久性。1.0.4 公路路基施工，必须遵守国家安全生产法律法规，制定安全技术措施，加强安 全管理，严格执行安全操作规程，确保安全施工。1.0.5 公路路基施工，必须遵守国家职业健康安全法律法规，健全职工健康安全保障 体系，改善职业健康安全条件。1.0.6 公路路基施工必须遵守国家生态、环境保护、土地管理的有关法律法规，尽量 保护原有植被地貌，防止噪音和粉尘污染，对于施工废弃物必须妥善处理。1.0.7 公路路基施工，必须遵守国家文物保护的法律法规，遇有文物时，应立即停止 施工，并保护好现场，会同有关单位妥善处理。1.0.8 公路路基施工前，应进行施工组织设计。1.0.9 公路路基施工，在满足质量标准的前提下，鼓励采用新技术、新工艺、新材料 和新设备。造价者网 造价者网 1.0.10 特殊路段路基，宜进行动态施工。1.0.11 公路路基施工，除应符合本规范外，还应符合国家现行的有关标准和规范。2 术语、符号 术语、符号 2.1 术语 术语 2.1.1 路床 RoadbedRoadbed 路面结构层底面以下0.80m范围内的路基部分，在结构上分为上路床（00.30m）和下路床（0.300.80m）。2.1.2 路堤 EmbankmentEmbankment 高于原地面的填方路基。路堤在结构上分为上路堤和下路堤，上路堤是指路面底面以下0.801.50m范围内的填方部分；下路堤是指上路堤以下的填方部分。2.1.3 路堑 CuttingCutting 低于原地面的挖方路基。2.1.4 填石路堤 Rock-fill embankmentRock-fill embankment 用粒径大于40mm且含量超过总质量70%的石料填筑的路堤。2.1.5 土石路堤 Earth-rock embankmentEarth-rock embankment 石料含量占总质量30%70%的土石混合材料修筑的路堤称为土石路堤。2.1.6 CBR（加州承载比）California bearing ratioCalifornia bearing ratio 表征路基土、粒料、稳定土强度的一种指标，即标准试件在贯入量为造价者网 造价者网 2.5mm时所施加的试验荷载与标准碎石材料在相同贯入量时所施加的荷载之比值，以百分率表示。2.1.7 EPS Expanded PolystyreneEPS Expanded Polystyrene，膨胀性聚苯乙烯泡沫塑料简称EPS。2.2 符号 符号 0 E 路基回弹模量（MPa）0 l 路基顶面实测代表弯沉值（1/100mm）w 土的天然含水量（%）c w 土的天然稠度 0 w 土的压实最佳含水量（%）l w 土的液限含水量（%）p w 土的塑限含水量（%）p I 土的塑性指数（%）3 施工准备 施工准备 3.1 一般规定 一般规定 3.1.1 路基开工前，应在全面理解设计要求和设计交底的基础上，进行现场调查和核对。3.1.2 在详尽的现场调查后，应根据设计要求、合同、现场情况等，编制实施性施工组织设计，并按管理规定报批。3.l.3 路基开工前必须建立健全质量、环保、安全管理体系和质量检测体系，并对各类施工人员进行岗位培训和技术、安全交底。造价者网 造价者网 3.1.4 临时工程，应满足正常施工需要，应保证路基施工影响范围内原有道路、结构物及农田水利等设施的使用功能。3.2 测量 测量 3.2.1 控制性桩点，应进行现场交桩，并保护好交桩成果。3.2.2 控制测量 1 各级公路的平面控制测量等级应符合表3.2.2-1 的规定。表 表 3.2.2-1 平面控制测量等级 平面控制测量等级 公路等级 平面控制网等级 高速公路、一级公路 一级小三角、一级导线、四级GPS控制网 二级公路 二级小三角、二级导线 三级公路及以下公路 三级导线 2 三角测量技术要求应符合表3.2.2-2 的规定。表 表 3.2.2-2 三角测量技术要求 三角测量技术要求 回数 等级 平均边长（m）测角中误差（）起始边边长相对中误差 最弱边边长相对中误差 三角形闭合差（）DJ2 DJ6 一级小三角 500 5.0 1/40000 1/20000 15.0 3 4 二级小三角 300 10.0 1/20000 1/10000 30.0 1 3 3 导线测量技术要求应符合表3.2.2-3 的规定。造价者网 造价者网 表 表 3.2.2-3 导线测量技术要求 导线测量技术要求 测回数 等级 等级附合导线长度（km）平均边长（m）每边测距中误差（mm）测角中误差（）导线全长相对闭合差 方位角闭合差（）DJ2DJ6 一级 10 500 17 5.0 1/15000 10 n 2 4 二级 6 300 30 8.0 1/10000 16 n 1 3 三级 20.0 1/2000 30n 1 2 4 四级GPS控制网的主要技术参数应符合表3.2.2-4 的规定。表 表 3.2.2-4 四级控制网技术参数要求 四级控制网技术参数要求 级别 每对相邻点平均距离d(m）固定误差a(mm)比例误差系数b(ppm）最弱相邻点点位中误差m(mm）四级 500 10 20 50 注：每对相邻点间最小距离应不小于平均距离的1/2，最大距离不宜大于平均距离的2 倍。5 各级公路的水准测量等级应符合表3.2.2-5 的规定。表 表 3.2.2-5 水准测量等级 水准测量等级 公路等级 水准测量等级 水准路线最大长度(km）高速公路、一级公路 四等 16 二级及以下公路 五等 10 6 公路高程测量应采用水准测量。在水准测量确有困难的地段，四、五等水准测量 可以采用三角高程测量，采用三角高程测量时，起讫点应为高一个等级的控制点。7 水准测量精度应符合表3.2.2-6 的规定。造价者网 造价者网 表 表 3.2.2-6 水准测量精度要求 水准测量精度要求 每公里高差中数中误差(mm）往返较差、附合或环线闭合差(mm）等级 偶然中误差M 全中误差MW 平原微丘区 山岭重丘区 检测已测测段高差之差(mm）三等 3 6 12L 3.5n 或15L 20Li 四等 5 10 20L 6.0n 或25L 30Li 五等 8 16 30L 45L 40Li注：注：计算往返较差时，L 为水准点间的路线长度(km）；计算附合或环线闭合差时，L 为附合或环线的路线长度(km）；n为测站数，Li为检测测段长度(km）。8 路基施工与隧道、桥梁施工共用的控制点，应分别满足公路隧道施工技术规范（JTJ 042）、公路桥涵施工技术规范（JTJ 041）的规定。9 路基施工期间应根据情况对控制桩点进行复测。季节性冻土地区，在冻融以后应进行复测。10 其它方面应符合公路勘测规程（JTJ 061）的规定。3.2.33.2.3 导线复测 1 导线测量精度应符合表3.2.2-3 的规定。2 原有导线点不能满足施工需要时，可增设满足相应精度要求的附合导线点。3 同一建设项目内相邻施工段的导线应闭合，并满足同等级精度要求。4 对可能受施工影响的导线点，施工前应加以固定或改移，从开工至造价者网 造价者网 竣工验收的时间段内应保证其精度。3.2.43.2.4 水准点复测与加密 1 水准点精度应符合表3.2.2-6 的规定。2 沿路线每500m 宜有一个水准点。在结构物附近、高填深挖路段、工程量集中及地形复杂路段，宜增设水准点。临时水准点应符合相应等级的精度要求，并与相邻水准点闭合。3 当水准点有可能受到施工影响时，应进行处理。3.2.5 3.2.5 中线放样 1 路基开工前，应进行全段中线放样并固定路线主要控制桩，高速公路、一级公路宜采用坐标法进行测量放样。2 中线放样时，应注意路线中线与结构物中心、相邻施工段的中线闭合，发现问题应及时查明原因，进行处理。3 设计图纸和实际放样不符时，应查明原因后进行处理。3.2.63.2.6 路基放样 1 路基施工前，应对原地面进行复测，核对或补充横断面，发现问题时，应进行处理。2 路基施工前，应设置标识桩，对路基用地界、路堤坡脚、路堑坡顶、取土坑、护坡道、弃土堆等的具体位置标识清楚。3 对深挖高填路段，每挖填35m或者一个边坡平台（碎落台）应复测中线和横断面。4 高速公
