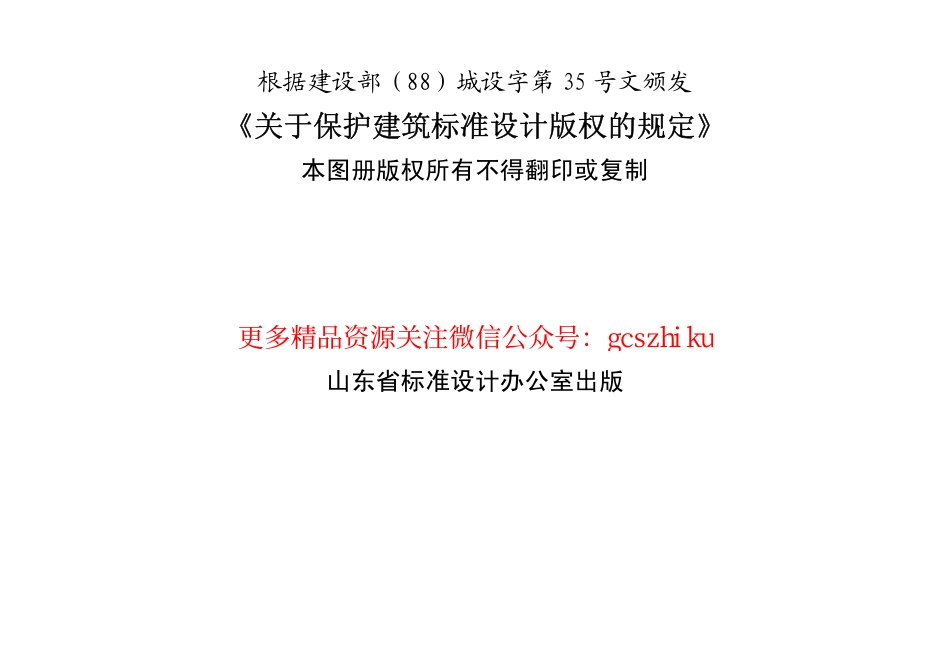

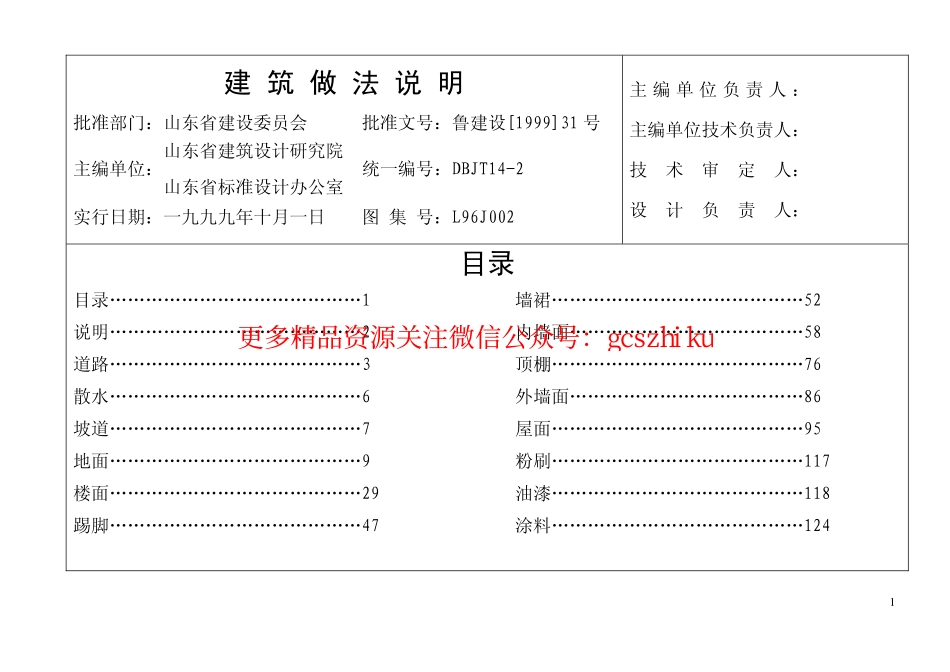

山 东 省 建 筑 标 准 设 计 建 筑 做 法 说 明 DBJT14-2 图集号：L96J002 1999 更多精品资源关注微信公众号：g cs z h i k u根据建设部（88）城设字第 35 号文颁发 关于保护建筑标准设计版权的规定关于保护建筑标准设计版权的规定 本图册版权所有不得翻印或复制 山东省标准设计办公室出版 更多精品资源关注微信公众号：g cs z h i k u 1建 筑 做 法 说 明 批准部门：山东省建设委员会 批准文号：鲁建设199931 号 山东省建筑设计研究院 主编单位：统一编号：DBJT14-2 山东省标准设计办公室 实行日期：一九九九年十月一日 图 集 号：L96J002 主 编 单 位 负 责 人：主编单位技术负责人：技 术 审 定 人：设 计 负 责 人：目录 目录1 墙裙52 说明2 内墙面58 道路3 顶棚76 散水6 外墙面86 坡道7 屋面95 地面9 粉刷117 楼面29 油漆118 踢脚47 涂料124 更多精品资源关注微信公众号：g cs z h i k u 2说 明 本图集是在原 LJ102建筑做法说明的基 4、地面 5、楼面 6、踢脚 7、墙裙 8、内墙面 础上进行修编。本图集出版后，原图集 LJ102 停 9、顶棚 10、外墙面 11、屋面 12、粉刷 13、油 止使用。漆、14、涂料。一、适用范围：四、材料选用要求：本图集适用于般工业与工用建筑。1、设计人选用的材料应是经过国家认证的监测 二、设计依据：门检验合格的产品。1、屋面工程技术规范GB50207-94 2、本国集所用 107 胶，均可用其它胶粘剂代换。2、建筑地面设计规范GB50037-96 五、施工要求：应严格按国家现行施工及验收规范3、建筑地面工程施工及验收规范GB50209-95 施工，根据建筑工程质量检验评定标准验收。4、建筑设计防火规范GBJ16-87 六、其它：5、高层民用建筑设计防火规范GB50045-95 1、本图集所注尺寸均以毫米为单位。6、建筑内部装修设计防火规范GB50222-95 2、地面工程做法中未考虑湿陷性黄土地基处理。7、建筑装饰工程施工及验收规范JGJ73-91 设计工程如遇湿陷性黄土地基时，设计人应另行处理。8、建筑安装工程质量检验评定标准GBJ300-88 3、油漆涂料参照新型建筑材料手册、建筑材 9、建筑工程质量检验评定标准GBJ301-88 料手册（第二版）等其它有关资料。三、设计内容：4、本图集除注明者外，应遵照国家现行的有关标本图集设计内容：1、道路 2、散水 3、坡道 准规范和规定。更多精品资源关注微信公众号：g cs z h i k u 编 号 名 称 做 法 说 明 备 注 路 1 混凝土路面 1、路基碾压密实系数95%2、300 厚 3：7 灰土（分二步夯实或碾压）3、20 厚粗砂垫层 4、120、180、220 厚 C25 混凝土路面（分格捣制、随捣随抹平，每块路面长度不大于 6m，沥青砂子嵌缝，缝宽 20-30）根据经常车流选择路面，面层宜用厚度：小型车 120，卡车 180，大、重型车 220，路面横坡 1.5-2.5%路 2 混凝土路面 1、路基碾压密实系数95%2、200 厚小毛石灌 M2.5 混合砂浆 3、20 厚粗砂垫层 4、120、180、220 厚 C25 混凝土路面（分格捣制、震捣密实,随捣随抹平，每块路面长度不大于 6m，沥青砂子嵌缝，缝宽 20-30）同上 路 3 混凝土路面 1、素土夯实 2、150 厚 3：7 灰土夯实 3、80 厚 C20 混凝土路面（分格捣制、随捣随抹平，每块路面长不大于 6m，沥青砂子嵌缝，缝宽 20）适用于小区内道路 路面横坡 1.5_2.5%路 4 混凝土路面 1、素土夯实 2、150 厚小毛石灌 M2.5 混合砂浆 3、80 厚 C20 混凝土路面（分格捣制、随捣随抹平，每块路面长度不大于 6m，沥青砂子嵌缝，缝宽 20）适用于小区内道路 路面横坡 1.5-2.5%路 5 预制混凝土块路面 1、路基碾压密实系数95%2、300 厚 3：7 灰土（分二步夯实或碾压）3、30 厚砂结合层 4、495495100 预制 C25 混凝土块，干砂灌缝，缝宽不大于 10 适用于停车场.混凝土块体由设计人定,厚度不小于80,场地坡度 1-2%更多精品资源关注微信公众号：g cs z h i k u 编 号 名 称 做 法 说 明 备 注 路 6 预制混凝土块路面 1、路基碾压密实系数95%2、200 厚小毛石灌 M2.5 混合砂浆 3、30 厚砂结合层 4、495495100 预制 C25 混凝土块，干砂灌缝，缝宽不大于 10 适用于停车场.场地坡度1-2%,坡向排水井或沟 路 7 广场砖路面 1、路基碾压密实系数95%2、300 厚 3：7 灰土（分二步夯实或碾压）3、150 厚 C20 混凝土垫层 4、15 厚广场砖 1：1 水泥细砂浆粘贴 适用于停车场、广场、场地坡度 1-2%广场砖规格，花饰由设计人定 路 8 混凝土花格草坪 路面 1、路基碾压密实系数95%2、C25 混凝土花格块，厚度不小于 80 3、填过筛种植土绿化种植 适用于道路绿化带，广场种植草皮带，花格块规格，花饰由设计人定 路 9 水泥砖路面 1、素土夯实 2、150 厚 3：7 灰土夯实 3、25 厚 M5 混合砂浆 4、50 厚 250250 水泥方格砖，干砂灌缝，缝宽不大于 10 适用于小区内人行道 水泥砖色彩、规格由设计人定 路 10 沥青混凝土路面 1、路基碾压密实系数95%2、300 厚 3：7 灰土（分二步夯实或碾压）3、60 厚碎石碾压密实 4、浇一道沥青结合层 5、50 厚沥青混凝土面层碾压实 适用于小区内车行路 路面横坡 1.5-2.5%更多精品资源关注微信公众号：g cs z h i k u 编 号 名 称 做 法 说 明 备 注 路 11 沥青砂浆路面 1、路基碾压密实系数95%2、200 厚小毛石灌 M2.5 混合砂浆 3、60 厚碎石碾压密实 4、浇一道沥青结合层 5、40 厚沥青混凝土压实 6、20 厚沥青砂浆（或沥青石屑）面层碾压实 适用于小区内车行路 路面横坡 1.5-2.5%路 12 铺卵石路面 1、素土夯实 2、150 厚 3：7 灰土夯实 3、60 厚 C20 细石混凝土嵌粘卵石面层 适用于庭园内步行路 路 13 碎拼大理石路面 1、素土夯实 2、150 厚 3：7 灰土夯实 3、60 厚 C15 混凝土 4、25 厚 1：3 干硬性水泥砂浆稀铺 20 厚碎大理石块，1：2 水泥砂浆灌缝(1)适用于有装饰要求的庭园步行路(2)灌缝加色由设计人定 路 14 剁斧花岗石路面 1、路基碾压密实系数95%2、300 厚 3：7 灰土（分两步碾压或夯实）3、150 厚 C25 混凝土垫层 4、60 厚砂结合层 5、100 厚剁斧花岗石面层，1：2 水泥砂浆灌缝，缝宽不大于 10(1)适用于停车场(2)剁斧要求由设计人定 更多精品资源关注微信公众号：g cs z h i k u 编 号 名 称 做 法 说 明 备 注 散 1 混凝土水泥散水 1、素土夯实 2、150 厚 3：7 灰土夯实 3、60 厚 C15 混凝土 4、刷素水泥浆一道 5、20 厚 1：2.5 水泥砂浆压实抹光(1)流水坡 3-5%,宽度见工程设计(2)沿墙设缝、沿墙长度每隔8-12m 处留伸缩缝宽 20，油膏嵌缝 散 2 混凝土水泥散水 1、素土夯实 2、150 厚小毛石垫层(粗砂灌缝)3、60 厚 C15 混凝土 4、刷素水泥浆一道 5、10 厚 1：2.5 水泥砂浆压实抹光 同上 散 3 细石混凝土散水 1、素土夯实 2、150 厚 3:7 灰土夯实 3、60 厚 C20 细石混凝土撒 1:1 水泥细砂压实抹光 同上 散 4 剁斧花岗石散水 1、素土夯实 2、150 厚 3：7 灰土夯实 3、60 厚 C15 混凝土垫层随捣随抹平 4、60 厚砂结合层 5、80 厚剁斧花岗石面层,1:2 水泥砂浆灌缝,缝宽不大于 10（1）同上（2）剁斧要求由设计人定更多精品资源关注微信公众号：g cs z h i k u 编 号 名 称 做 法 说 明 备 注 坡 1 混凝土坡道 1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100、120、140、180 厚 C20 混凝土随捣随抹平（表面撒 1：1 干水泥砂子压实抹光）（1）2 吨电瓶车、1 吨叉车、2.5 吨载重汽车选 100 厚(2)4 吨载重汽车、2 吨叉车选 120 厚（3）3 吨叉车选 140厚（4）8 吨载重汽车，5 吨叉车选 180 厚（5）施工图中应注明坡道长、宽尺寸 坡 2 水刷豆石坡道 1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100、120、140、180 厚 C20 混凝土 4、刷素水泥浆一道 5、20 厚 1：2 水泥豆石抹面（粒径 0.5-2）用湿刷刷至微露豆石子 同上 坡 3 带齿槽混凝土坡道 1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100、120、140、180 厚 C20 混凝土 4、刷素水泥浆一道 5、20 厚 1：2 水泥砂浆作齿槽(齿高 10)同上 坡 4 水泥金钢砂防滑条坡道 1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100、120、140、180 厚 C20 混凝土 4、刷素水泥浆一道 5、20 厚 1：2 水泥砂浆抹面留槽 1510(宽高)中距 80 6、水泥金钢砂防滑条凸出 3-4 同上 更多精品资源关注微信公众号：g cs z h i k u 编 号 名 称 做 法 说 明 备 注 坡 5 剁斧花岗石坡道 1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100 厚 C15 混凝土 4、刷素水泥浆一道 5、30 厚 1：3 干硬性水泥砂浆 6、100 厚剁斧花岗石面层，1：2 水泥砂浆嵌缝，缝宽不大于 10（1）施工图中应注明坡道长、宽尺寸（2）剁斧要求由设计人定坡 6 缸砖坡道 1、素土夯实（坡度按工程设计）2、300 厚 3：7 灰土（分二步夯实或碾压）3、100 厚 C20 混凝土 4、刷素水泥浆一道 5、25 厚 1：2 干硬性水泥砂浆 6、40 厚缸砖 1：2 干硬性水泥砂浆嵌缝 同上（1）坡 7 铺地砖坡道 1、2、3、4、5 同坡 6 6、13 厚铺地瓷砖（或防滑型）干水泥擦缝 同上（1）更多精品资源关注微信公众号：g cs z h i k u 编 号 名 称 做 法 说 明 备 注 地 1 灰土地面 1、素土夯实 2、300 厚 3：7 灰土（分二次夯实或碾压）面层 适用于工业建筑地面 地 2 混凝土地面 1、素土夯实 2、80 厚 C20 混凝土随捣随抹平（表面撒 1：1 干水泥砂子压实抹光）(1)同上(2)按66m分仓跳格浇筑 地 3 混凝土地面 1、素土夯实 2、150 厚 3：7 灰土夯实 3、80 厚 C20 混凝土随捣随抹平（表面撒 1：1 干水泥砂子压实抹光）按66m分仓跳格浇筑 地 4 混凝土水泥地面 1、素土夯实 2、80 厚 C15 混凝土 3、刷素水泥浆一道 4、20 厚 1：2.5 水泥砂浆抹面压实抹光 同上 地 5 细石混凝土地面 1.素土夯实 2.150 厚 3:7 灰土夯实 3.60 厚 C10 混凝土 4.刷素水泥浆一道 5.40 厚 C20 混凝土随捣随抹平(表面撒 1:1 干水泥砂子压实抹光)地 6 细石混凝土地面 1.素土夯实 2.60 厚 C15 混凝土 3.刷素水泥浆一道 4.40 厚 C20 混凝土4200 双向配筋随捣随抹平(表面撒 1:1 干水泥砂子压实抹光)更多精品资源关注微信公众号：g cs z h i k u 编 号 名 称 做 法 说 明 备 注 地 7 混凝土防潮地面 1.素
