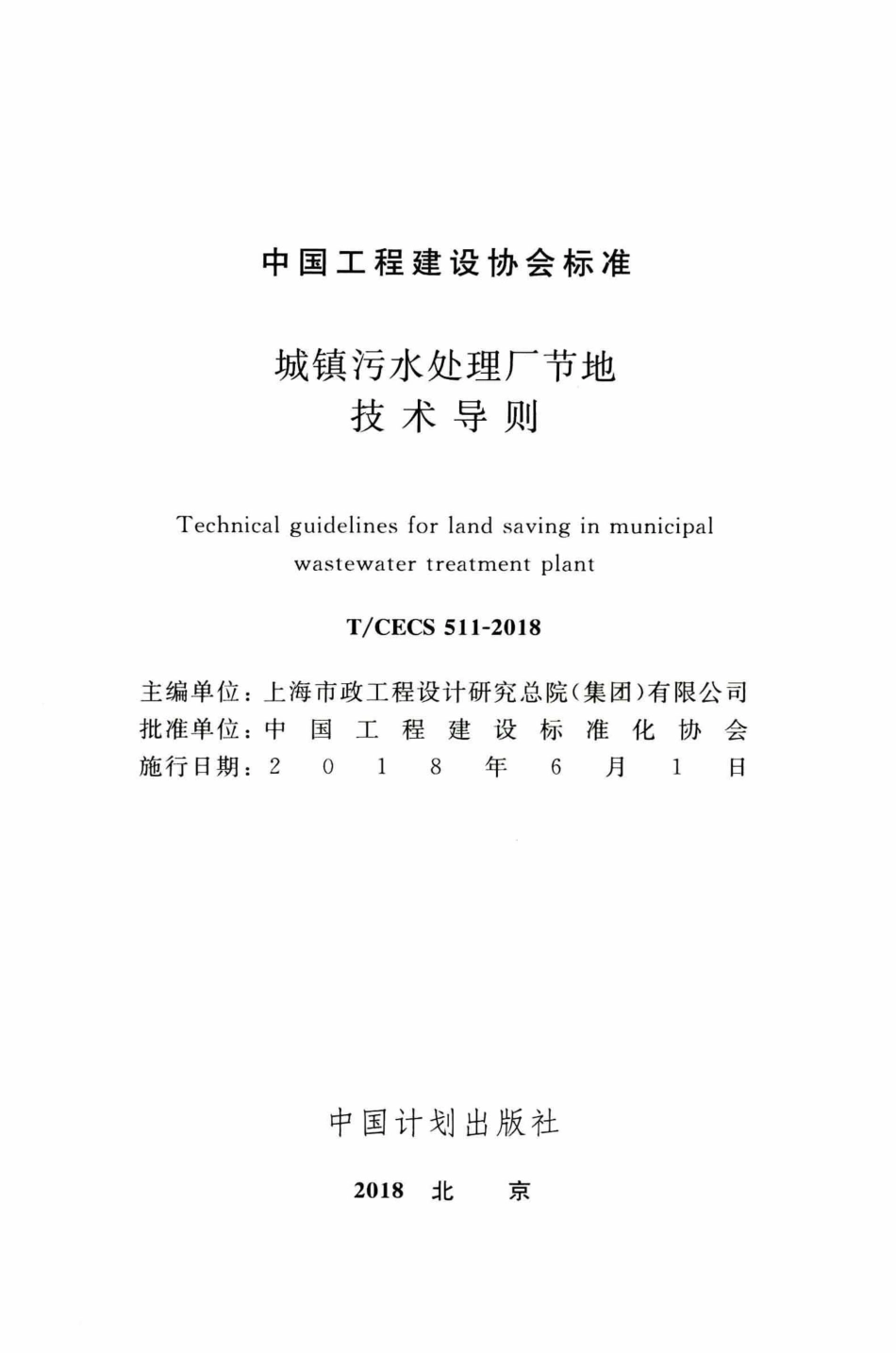

矍乙巷燮.一 C9-产夕月1 袅诀图蘑二二蔫 晒 彭.-.l一刁里甲里刁 马 熟 期鱿映 韶婴星 黯思 卜 埃盟产晰已臼11.J.-二.州 .-.-一 _ 气中国工程建设协会标准城镇污水处理厂节地 技 术 导 则T e c h n i c a l g u i d e l i n e s f o r l a n d s a v i n g i n mu n i c i p a l w a s t e w a t e r t r e a t m e n t p l a n tT/C E C S 5 1 1 一 2 0 1 8主编单位:上海市政工程设计研究总院(集团)有限公司会日批准单位:中施行 日期:2国工程 建设 8年标 准 化协6月1中国计划出版社2 0 1 8 北京 中国工程建设协会标准 城镇污水处理厂节地 技 术 导 则 T/CE C S 5 1 1 一 2 0 1 8 中国计划出版社出版发行 网 址:w w w.j h p r e s s.c o m地址:北京市西城区木择地北里甲 11 号国宏大厦 C座 3 层 邮政编码:1 0 0 0 3 8 电话:(0 1 0)6 3 9 0 6 4 3 3(发行部)廊坊市海涛印刷有限公司印刷8 5 o m mX 1 1 6 8 m ml/3 2 2.3 7 5印张5 8 千字 2 0 1 8年 5 月第 1 版2 0 1 5 年 5 月第 1 次印刷 印数 1 一1 0 8 0 册 统一书号:1 5 5 1 8 2 0 3 7 2 定价:28.00 元 版权所有 俊权必究 侵权举报电话:(0 1 0)6 3 9 0 6 4 0 4如有印装质量问题，请寄本社出版部调换中国工程建设标准化协会公告第 3 3 5号关于发布 城镇污水处理厂节地 技术导则 的公告 根据中国工程建设标准化协会 关于印发 的通知)(建标协字 2 0 1 5 。9 9号)的要求，由上海市政工程设计研究总院(集团)有限公 司等单位编制 的 城镇污水处理 厂节地技术导则 ，经本协会城市给 水排 水专业委员会组织审查，现批准发布，编号为 T/C E C S 5 1 1 一 2 0 1 8，自2 0 1 8年6 月 1日起施行。中国工程建设标准化协会 二 0一八年一 月十二 日月 IJ舀 根据中国工程建设标准化协会 关于印发(2015年第二批工程建设协会标准制订、修订计划 的通知)(建标协字 2 0 1 5 0 9 9号)的要求，规程编制组经广泛调查研究。认真总结实践经验，参考有关国外先进标准，并在广泛征求意 见的基础上.制定本导则。本导则的主要技术内容包括:总则、术语、节地需求 与评价、节地措施、平面优化节地、工艺优化节地、竖向强化节地、土地综合利用等。本导则由中国工程建设标准化协会城市给水排水专业委员会归 口管理，由上海 市政工 程设计 研究总院(集 团)有限公 司负责具体技术内容的解释。在执行过程中如有意见或建议，请寄送至上海市政工程设计研究总院(集团)有限公 司(地址:上海市中山北二路 9 0 1 号。邮编:2 0 0 0 9 2)。主 编 单 位:上海市政工程设计研究总院(集团)有限公司 参 编 单 位:北京市市政工 程设计研究总院有限公司 中国市政工程西南设计研究总 院有限公司 同济大学 上海市城市排 水有限公司 上海城投污水处理有限公司 主要起草人:王 国华 邹伟 国 沈 昌明 罗万 申 杨长明 李振川 何群彪 播 炜 裘 湛 谭学军 王 盼 刘雷斌 冯 硕 曾中平 张学兵 高 磊 林冰洁 徐 伟 荆亚超 主要审查人:郑兴灿 甘一萍 王秀朵 杨殿海 杨红 马小蕾 杨开目次1 总则 介 (1)2 术语 (2)3 节地需求与评价 .(3)3.1 节地需求 (3)3.2 节地评价 ，一(3)4 节地措施 。(4)4.1 节地原则 (4)4.2 节地关键因 子 ，(4)4.3 节地技术 ”(5)5 平面优化节地 (6)5.1 总体布置 ，(6)5.2 单元组团 (7)5.3单元优化。，(8)6 工艺优化节地 (9)7 竖向强化节地 (1 0)8 土地综合利用 ，(1 1)附录A 节地评价模型构建方法 (1 2)附录B 地下式污水处理厂配套设计 (1 3)本导则用词说明 (1 7)引用标准名录 (1 8)附:条文说明 1 9)Co n t e n t s1 G eneral p rovi s ions .，(1)2 T erm s (2)3 l j a n ds a v i n gd e m a n da n de v a l u a t i o n (3)3.1 L a n d s a v i n g d e m a n d 。(3)3.2 L a n d s a v i n g e v al u a ti o n ，(3)4 L a n ds a v i n gm e a s u r e s 。”(4)4.1 L and、a v i n g p ri n ci p le s ，“(4)4.2 L a n d s a v i n g k e y fu ct o r s (4)4.3 L a n d s a v i n g me a s u r e s 。(5)5 1 碑 a n d s a v i n g t h r o u g h l a y o u t o P t i mi z a t i o n (6)5.1 G e n e ra l la y o u t (6)5.2 U n it g r o u p in g (7)5.3 U n it o p ti m iz a ti o n 。(8)6 I j a n ds a v i n gt h r o u g hp r o c e s s o p t i m i z a t io n ，(9)7 L a n ds a v i n gt h r o u g hv e r t i c a l u n i t s t a c k i n g 一(1 0)8 L a n di n t e g r a t e da p p h c a ti o n。(1 1)Ap p e n d i x A C o n f i g u r a t i o n o f e v a l u a t io n mo d e l f o r la n d s a vi n g d e si g n (1 2)A p p e n d i x B D e s i g n o f s u p p o r t i n g f a c i l i t ie s in u n d e r g r o u n d w a s t e w a t e r t r e a t me n t P l a n t (1 3)E x P l a n a t i o n o f w o r d i n g i n t l飞 1 5 s P e c i f i c a t i o n ，(1 7)L is t s o f q u o t e d s t a n d a r d s ，(1 8)A d d i t i o n:E x p la n a t i o n o f p r o v i s i o n s 一(1 9)21 总则1.0.1 为解决城镇污水处理厂用地受限问题，促进节约用地，指导城镇污水处理厂的节地规划、设计、评 价及决策管理，保 障节地措施与技术、经济、社会、环境效能协调统一，制定本 导则。1.0.2本导则适用于城镇污水处理厂新建、扩建和改建设计中的节地评价、节地策略和节地技术应用。1.0.3 本导则针对我国城镇污水处理厂建设的实际需求，结合相关政 策要求和现有建设经验，提 出城镇污水处理 厂的节地定义 和评价方法以及平面优化、工艺优化和竖向强化三种节地途径。1.0.4 城镇污水处理厂进行节地设计时，可按本导则进行节地方案的比选和评价，尚应符合国家现行有关标准和规范的规定。2 术语2.0.1 污水处理功 能区F u n c t i o n z o n e o f w a s t e w a t e r t r e a t-me n t P r o c e s s 与污水处理直接相关 的构(建)筑 物及附属设施构成 的占地范围，包括预处理 区、生化处理区和深度处理 区。2.0.2 平面优化节地1 曰 a n d s a v i n g t h r o u g h l a y o u t o p t im i z a-t l on 通过流程布置优化、单元组 团和单 元优化减少 污水处理 厂或污水处理功能区 占地的节地方式。2.0.3 单元组团Un i t g r o u p i n g 将位置相邻、功能相连的污水处理构(建)筑物合并布置的平面优化布置方式。2.0.4 工艺优化节地L a n d s a v i n g t l i r o u g l i l r o c e s s o p t imi z a-t l o n 通过工艺优化或采用新型工艺技 术减少污水处理厂或污水处理功能 区占地 的节地方式。2.0.5竖向强化节地I J a n d、a v i n g t h r o u g l 飞v e r t i c a l u n i ts t a c k i n g 通过构(建)筑物整体或局部叠加，强化空间利用，减少污水处理厂或污水处理功能区占地的节地方式。2.0.6 地下式污水处理厂Un d e r g r o u n d w a s t e w a t e:t r e a t-m e n t P l a n t 将主要处理构(建)筑物设于厂区地坪线以下的全加盖污水处理厂。操作层位于地坪线以上为半地下形式，地坪线以下为全地下形式。3 节地需求与评价3.1 节 地 需 求3.1.1 污水处理厂设计建设时应节约用地。3.1.2 城镇污水处理厂建设用地指标应根据所处地域、周边环境、土地成本、建设规模、改扩建需求等因素确定。3.1.3 污水处理厂选址时应综合考虑改扩建、再生水处理与利用、污泥处理等用地需求。3.2 节 地 评 价3.2.1 在污水处理厂用地受限，或拟采用节地技术减少用地时，应进行设计建设方案的节地评价。3.2.2 节地评价过程包括指标体系确定、评价方法选取、方案比较和决策。3.2.3 污水处理厂节地评价指标包括用地规模、用地结构、建设运行费用、工艺技术、运行维护和环境影响六个方面。3.2.4 污水处理厂设计建设方案宜采用节地评价模型进行评价和优选。3.2.5 节地评价宜采用层次分析法建立模型，可按本导则附录A执行。4 节 地 措 施4.1 节 地 原 则4.1.1 污水处理 厂节地应根据设计条件选择平面优化节地、工艺优化节地或竖向强化节地技术及其组合。4.1.2 污 水处理厂节地宜优先采用平面优化节地，平 面优化节地可从总体布置、单元组 团、单元优化等方面开展。4.1.3 工艺优化节地应综合考虑出水水质、工程投资、运行维护等 因素。4.1.4 竖 向强化节地宜在平面优化和工艺优化基础上开展，有条件可考虑污水处理厂土地综合利用。4.1.5 污水处理厂可通过二次污染有效控制、景观设计等手段，减少对周边地区影响，提升土地利用价值，达到间接节地要求。4.1.6 污水处理厂在满足运行功能的同时，可通过对土地功能叠加实现土地综合利用。4.2 节地关键 因子4.2.1 污水处理厂建设用地影响 因素包括所处地域、工程规模、处理标准、处理工艺、环境要求等。4.2.2污水处理厂节地应重点考虑所处地域土地价格，节地技术应用的重点 区域应为土地价格高、用地 紧缺的地区。4.2.3 污水处理厂用地具有规模效应，适当集中建设有利于节地。4.2.4 污水处理厂处理标准越高，用地受限情况越突出。污水处理厂节地应考虑处理标准 及处理工艺。4.2.5污水处理厂节地的关键因子应为生化处理设施、道路及广场、绿化。4.2.6 在环境敏感区域应采用周边环境相容性好的节地技术。4.3 节 地 技 术4.3.1 平面优化节地
