SH3533-2003 石油化工给水排水管道工程施工及验收规范.pdf

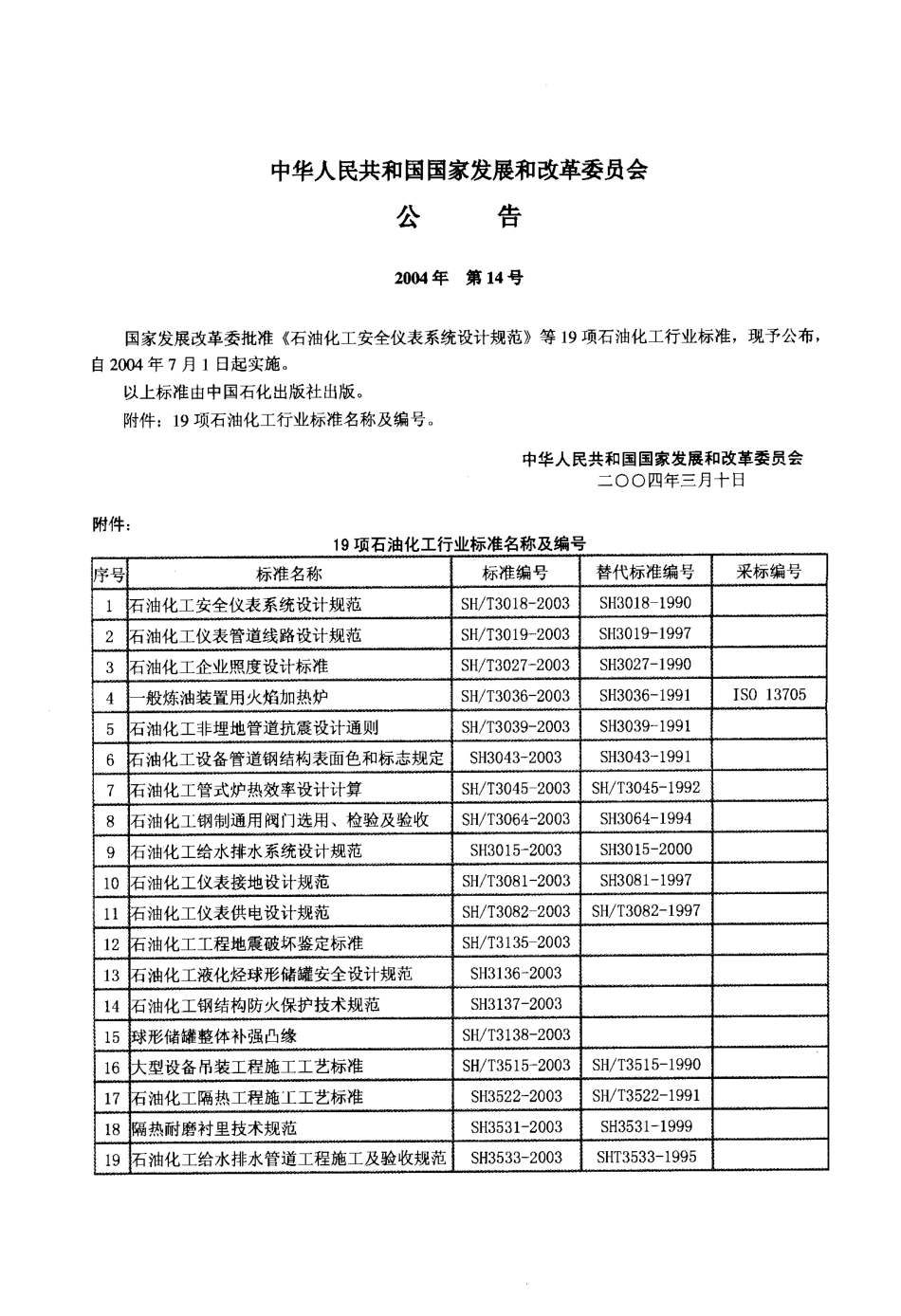

I C S 7 5.1 8 0.9 9P 7 2备穷号:J 3 3 7-2 0 0 4中华人 民共和 国石油科 工 1 朽 州 准S H 3 5 3 3-2 0 0 3代替S H 3 5 3 3-1 9 9 5石油化工给水排水管道工程 施工及验收规范 S p e c i f i c a t io n f o r t h e c o n s t r u c t io n a n d a c c e p t a n c e o fp i p in g w o r k s f o r w a t e r s u p p ly a n d d r a in a g e i n p e t r o c h e m i c a l i n d u s t r y2 0 0 4-0 3-1 0发布2 0 0 40 7-0 1实施中华 人 民共 和 国 国 家 发 展 和 改 革 委 员 会发布中华人民 共和国国 家发展和改革委员会 公告2 0 0 4 年第 1 4 号 国家发展改革委批准 石油 化工安 全仪表系 统设 计规范等1 9 项石油 化工行业标准，现予公 布，自2 0 0 4年7月 1日 起实施。以上标准由中国石化出版社出版。附件:1 9项石油化工行业标准名称及编号。中华人民共和国国家发展和改革委员会 -00四年三月十日附件:FTT-标准名称标准编号替代标准编号采标编号口石油化工安全仪表系统设计规范S H/T 3 0 1 8-2 0 0 3S H 3 0 1 8-1 9 9 0口石油化工仪表管道线路设计规范S H/T 3 0 1 9-2 0 0 3S H 3 0 1 9-1 9 9 7口石油化工企业照度设计标准S H/T 3 0 2 7-2 0 0 3S H 3 0 2 7-1 9 9 0困一般炼油装置用火焰加热炉S H/T 3 0 3 6-2 0 0 3S H 3 0 3 6-1 9 9 1I S O 1 3 7 0 5冈石油化工非埋地管道抗震设计通则S H/T 3 0 3 9-2 0 0 3S H 3 0 3 9-1 9 9 1冈卜 油 化 工 设 备 管 道 钢 结 构 表 面 色 和 标 志 规 定S H 3 0 4 3-2 0 0 3S H 3 0 4 3-1 9 9 1曰石油化工管式炉热效率设计计算S H/T 3 0 4 5-2 0 0 3S H/T 3 0 4 5-1 9 9 2国石油化1:钢制通用阀门 选用、检验及验收S H/T 3 0 6 4-2 0 0 3S H 3 0 6 4-1 9 9 4冈石油化工给水排水系统设计规范S H 3 0 1 5-2 0 0 3S H 3 0 1 5-2 0 0 01 0.石油化工仪表接地设计规范S H/T 3 0 8 1-2 0 0 3S H 3 0 81-1 9 9 7困石油化工仪表供电设计规范S H/T 3 0 8 2-2 0 0 3S H/T 3 0 8 2-1 9 9 7国石油 化工工程地震破坏鉴定 标准S H/T 3 1 3 5-2 0 0 3国石油化工液化烃球形储罐安全设计规范S H 3 1 3 6-2 0 0 3压石油化工钢结构防火保护技术规范S H 3 1 3 7-2 0 0 3国球形储罐整体补强凸缘S H/T 3 1 3 8-2 0 0 3国大型设备吊装工程施工工艺标准S H/T 3 5 1 5-2 0 0 3S H/T 3 5 1 5-1 9 9 0国石油化工隔热工程施工工艺标准S H 3 5 2 2-2 0 0 3S H/T 3 5 2 2-1 9 9 1困隔热耐磨衬里技术规范S H 3 5 3 1-2 0 0 3S H 3 5 3 1-1 9 9 91 9石油化工给水排水管道工程施工及验收规范S H 3 5 3 3-2 0 0 3S H T 3 5 3 3-1 9 9 5S H 3 5 3 3-2 0 0 3A il台 本规范是按照国 经贸厅行业 2 0 0 2 1 3 6号 文“关于下达 2 0 0 2年石化行业标准制 修订 项目 计划的 通知，由中国石化集团第二建设公司对原 石油化工给水排水管道工程施工及验收规范S H 3 5 3 3-1 9 9 5进行修订而成。本规范共分9 章 本规范与 石油化工给水 排水管道工 程施工及验收 规范 S H 3 5 3 3-1 9 9 5(上一版本)相比，主 要变化如下:增加了“范围”和“规范性引用文件”两章;增加了钢管内、外防腐的内容;取消了气压试验和消毒的规定;删减了陶土管道、穿越管道的有关内容;对“材料检验”一章的内容进行了调整;将“硬聚氯乙烯管”改为“塑料管和复合管，;对“附属构筑物”一章的内容进行了充实和调整;对管道系统水压试验的规定分压力管道和无压力管道表述;将“_上程验收”作为单独一章列出。本规范以黑体字标志的条文为强制性条文，必须严格执行。本规范由中国石化集团施工规范管理站管理，由中国石化集团第二建设公司负责解释。本规范在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供给我们，以便今后修订时参考。管理单位:中国石化集团施工规范管理站 通讯地址:天津市大港区世纪大道1 8 0 号 邮政编码:3 0 0 2 7 0 主编单位:中国石化集团第二建设公司 通讯地址:江苏省南京市4 6 0 1 信箱 邮政编码:2 1 0 0 4 6主要起草人:赵忠民张颂本规范于1 9 9 5 年首次发布，本次为第一次修订S H 3 5 3 3-2 0 0 3目次前言 II I1 范围 12 规范 性引 用文件 ，13 总则.24 材料 。24.1 一般规定 ，。“4.2 钢板卷管.34.3 阀门.34.4 接口材料 ，”。5 土方工程 。45.1 放线与测量 。“5.2 沟槽开挖 。5 3 管道基础 ”5.4 沟槽回填 。.“。一5.4.1 沟槽的回 填程序 5.4.2 沟槽的回填施工.66 管道敷设与阀门安装.76.1 一般规定。“。6.2 钢管.86.3 钢管道内、外防腐.1 06.3.1 水泥砂浆内防 腐层材料.1 06.3.2 钢管水泥砂浆内 防腐层施工 。1 06.3.3 水泥砂浆内防 腐层质量.二 二 1 06.3.4 埋地钢管道外防 腐层。一 n6.3.5 石油沥青外防腐层施工 。“二1 16.3.6 环氧煤沥青外防腐层施工 1 26.3.7 聚乙 烯胶粘带外防腐层施工 1 26.3.8 钢管道外防腐层的施工环境 。1 36.3.9 外防腐层质量 。1 36.4 铸铁管.1 46.5 混凝土管 。巧6.5.1 混凝土管施工.1 56.5.2 管道安装质量 。一 1 66.6 塑料管及复合管.1 66.6.1 连接形式及要求。.1 66.6.2 溶剂粘接连接 1 76.6.3 承插式橡胶圈密封接头 。1 96.6.4 螺纹连接 。1 96.6.5 过渡连接 。1 9S H 3 5 3 3-2 0 0 36.6.6 法兰连接 。1 96.6.7 管道安装 。1 96.7 阀门及附件安装.1 97 附属构筑物.2 07.1 一般规定.2 07.2 给水排水井室.2 07.2.1 砖砌井室 一 2 07.2.2 现浇混凝土井室 。2 07.2.3 预制 混凝土井室 。2 07.2.4 井室允许偏差 。2 17.3 支墩 。.2 18 管道水压试验及冲洗.2 18.1 一般规定.2 18.2 压力管道水压试验.2 18.3 无压力管道闭水 试验.2 38.4 冲洗.2 49 工程验收.2 4用词说明.2 5附:条文说明.2 7S H 3 5 3 3-2 0 0 3石油化工给水排水管道工程施工及验收规范范 围1.1 本规范规定了设计压力小于或等于 1.6 MP a的给水排水管道工程施工的要求及质量标准。1.2 本规范适用于石油化工工程建设的新建、改扩建工程的给水排水埋地和地上管道的施工及验收改造、检修等工程可参照执行1.3 石油化工给水排水管道工程包括下列管道和管道构 筑物:a)管道:1)生产及生活 给水管道;2)消防管道;3)循环用水管 道;4)生 产及生 活污水管 道;5)雨 水管 道;6)水质处理及循环冷却设施中的 管道。b)管道构筑物:1)给水排水井室;2)取(排)水口;3)支(挡)墩。1.4 本规范不适用于下列给水 排水管 道:a)建筑物内部的生活给水排水管道;b)管渠类输水管道。注:管渠类输水管道指采用砖、石及混凝土砌 块砌 筑和 采用钢筋混 凝土现场浇筑及钢筋混凝土预制构件装配的 圆形、矩形、拱形等异形截面的输水管道。规范性引用文件 下列文件中的条款通过本规范的引用而构成本规范的条款。凡是注 日期的文件，其随后所有的修改单(不包括勘误的内 容)或修订版均不适用于本规范，然而，鼓 励根据本规范 达成协议的 各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。G B J 1 4 1 给水排水构筑物施工及验收规范 G B 4 9 4 建筑石油沥青 G B/T 4 5 0 7 沥青软化点测定法(环球法)G B/T 4 5 0 8 沥青延度测定法 G B/T 4 5 0 9 沥青针入度测定法 G B 5 1 0 1 烧结普通砖 G B 8 0 7 1 一2 0 0 1 温石棉 G B/T 8 9 2 3 涂装前钢材表面锈蚀等级和除锈等级S H 3 5 3 3一 2 0 0 3GB 5 0 0 2 6 一9 3工程侧量规 池G B 5 0 2 3 6 现 场设备、工业管 道焊接工程施工及验收规范S H 3 0 1 0 石油化工设备和管道隔热技术规范S H 3 0 2 2 石油化工设备和管道涂料防腐蚀技术规范S H 3 5 0 3-2 0 0 1 石油化工工程建设交工技术文件规定S H 3 5 0 5 石油化工施工安全技术规程S H 3 5 1 8 阀门 检验与管理规程S Y/T 0 4 1 4钢 质管 道 聚乙 烯 胶 粘 带防 腐 层 技 术 标 准S Y/T0 4 4 7理她钢 质管道夕;氧煤沥青 防腐层技术标准总则3.1 给水排水管道上程施工应执行设计文件 和本规范的 规定，变更 设计应经过设计单位同 意。3.2施 工 单 位 应 具 触Y lf l油 土 瘾 施 丁 总 承 包 资 质 或 化 工 石 油 设 备 管 道 安 装 工 程 专 业 承 包 资 质 或 管道 上 程 专 业 承 包资 质。“.“给 水 排 水 钢 管 琪 7:fy 施 工 前 应 根 据 焊 接 L 艺 评 定 报 告 编 制 焊 接 作 业 指 导 书，焊 工 按 作 业 指 导 书施焊。3.4 焊接钢管道的 焊工应按G B 5 0 2 3 进行考试取得相应资格。3.5 管道隔热土涅 施工应执行S H 3 0 1 0 的 规定。3.6沛 1的安个林术和带动摄护 应抽行 S H 3 5 0 5的钡宁4材料一般规定 给排水管道工程中所采用的管子、管件、阀门、卷管板材、接口材料、防腐及隔热材料等，应具有生 产厂的 质量 证明 文件，消防专用产品还应具有消防部门颁发的 生产许可证。对 材料的质量 证明文件的特性数据有怀疑时，应经复验合格后方可使用。4.1.2 材料使用前，应按设计文件要求核对和确认材质、规格、型号，其尺寸公差和性能指标应符合相应产品 标准。外观质量尚应符合本规范4.1.3 条 4.1.9 条的要求。4.1.3 钢管和管件表面不得有裂纹、扎折、结疤、折叠、离层等缺陷，锈蚀、凹坑及机械损伤深度不应超过壁厚负偏差。4.1.4 铸铁管及管件表面不得有裂纹或妨碍使用的凹凸不平等缺陷，采用橡胶圈柔性接口 的管子和管 件承口的内!_ 作而和插口 的外工作面应光滑，不得有影响接口密 封性能的 缺陷。4.1.5 混凝土管内、外表而不得有裂纹、疏松、空洞等缺陷，柔性接口的插口外部和承口(或套管)内部表面应平整，尺寸应准确，刚性接口工作面的损坏深度应小于壁厚的 1/3,宽度应小于承插口深度的1/3或抹带宽度的 1/4,侮个管u损坏长度合计不大于周长的 1/6，并在使用前经修补合格4.1.
