L05JT06 变型缝建筑构造.pdf

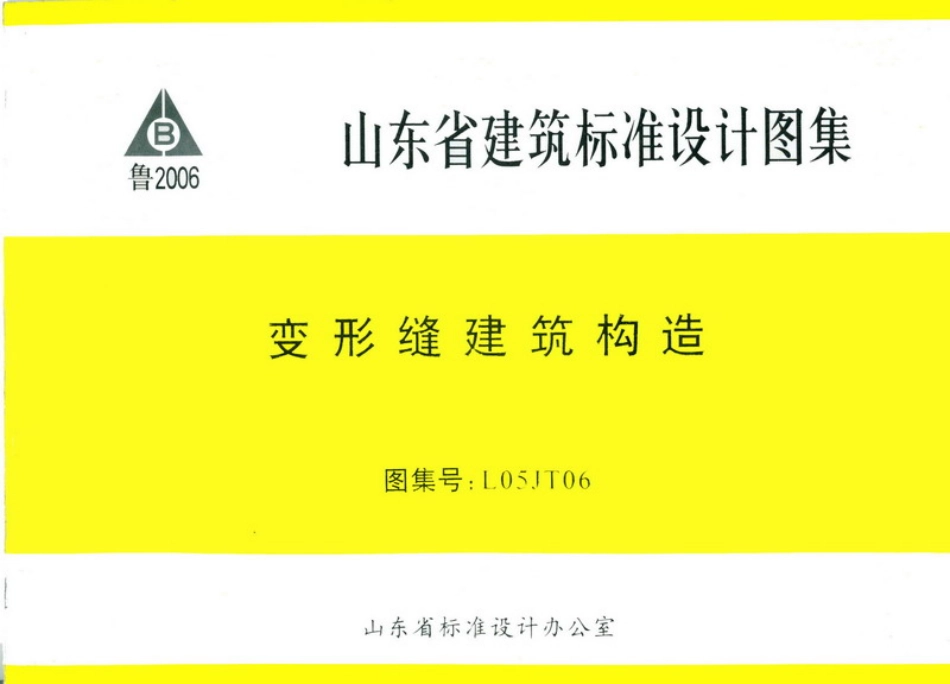

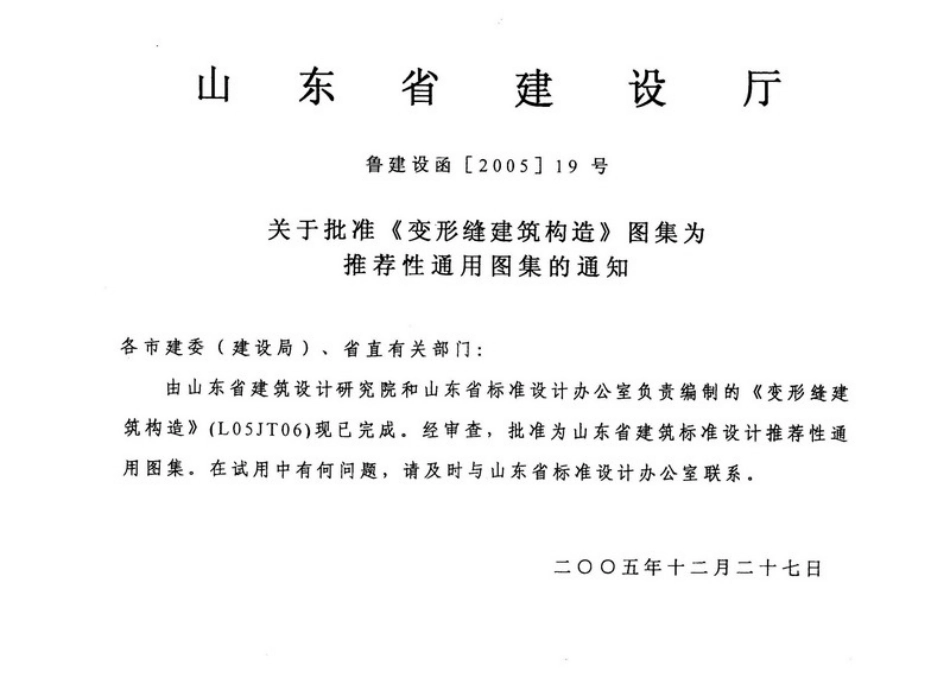

B山东省建筑标准设计图集鲁2006变形缝建筑构造图集号：L051T06山东省标准设计办公室变形缝建筑构造主编单位负责王晓批准部门：山东省建设厅批准文号：鲁建设函200519号主编单位技术负责人：石光山东省建筑设计研究院主编单位：山东省标准设计办公室统一编号：DBJT14-2技术审定人：2华淡协编单位：苏州海德建材有限公司设计负责人：实行日期：2006年1月1日图集号：L05JT06张海燕目录目录.1内墙、顶棚变形缝（抗震型）29设计说明吊顶变形缝（金属盖板型）30变形缝装置选用表6吊顶变形缝（金属卡锁型）.31楼地面变形缝（金属盖板型）（一）-（四）8外墙变形缝（金属盖板型）（一）（二）32楼地面变形缝（承重型）（一）-（二）12外墙变形缝（橡胶嵌平型）（一）（四）.34楼地面变形缝（金属卡锁型）（一）（二）14外墙变形缝（金属卡锁型）（一）（二）38楼地面变形缝(双列嵌平型)(一)(二)16外墙变形缝（抗震型）（一）-（四）.40楼地面变形缝（单列嵌平型）（一）-（二）18石材墙面变形缝44楼地面变形缝（抗震型）（一）（六）20屋面变形缝（金属盖板型）（一）（二）.45内墙、顶棚变形缝（金属卡锁型）（一）（二）26屋面变形缝（抗震型）（一）（二）.47内墙、顶棚变形缝（金属盖板型）28楼地面变形缝槽口做法（一）（二）49L05JT06目录图集号页号
