JTT724-2008 旋转压实仪.pdf

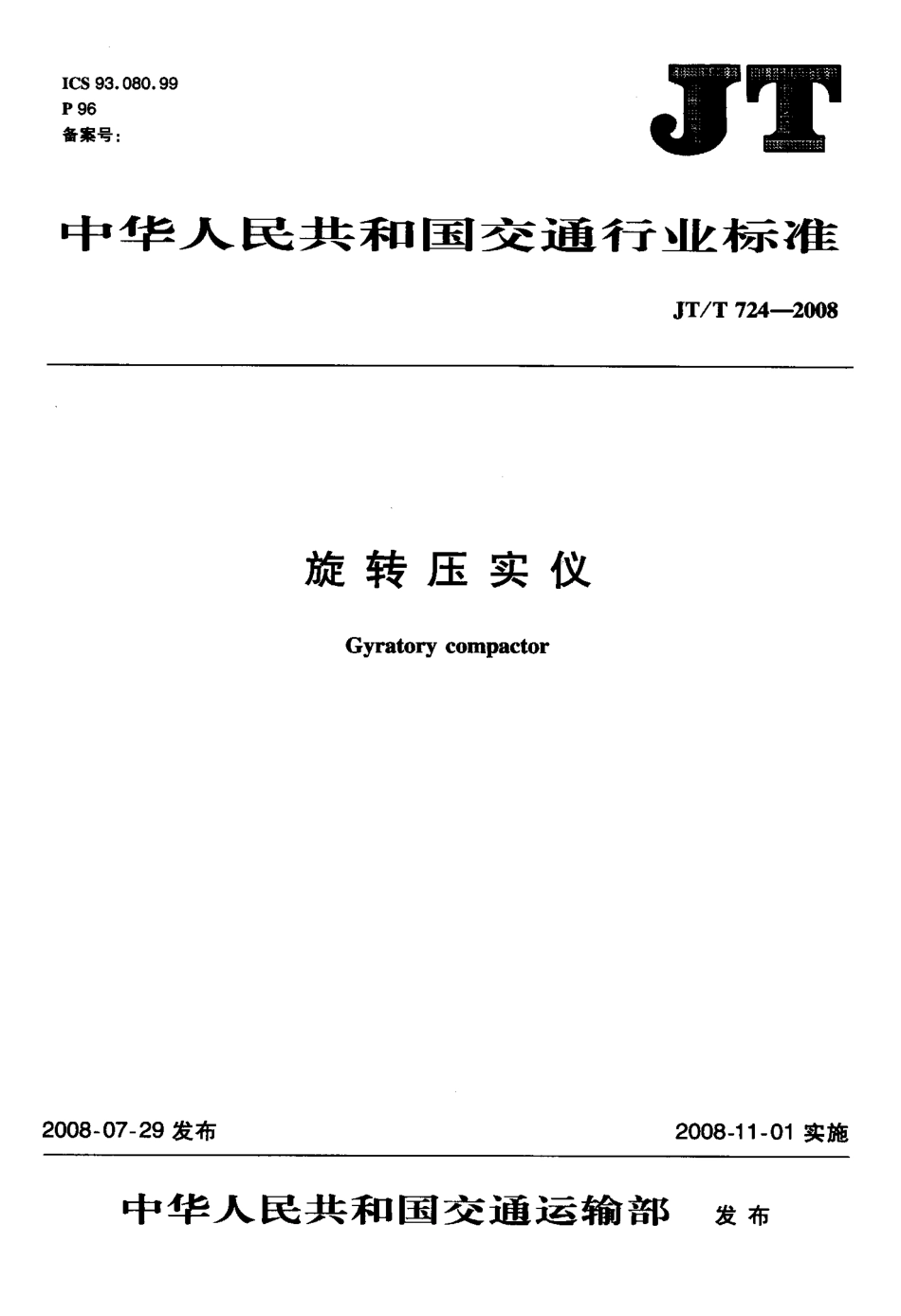

I C S9 3 0 8 0 9 9P9 6备案号：J T中华人民共和国交通行业标准2 0 0 8-0 7 2 9 发布旋转压实仪G y r a t o r yc o m p a c t o r2 0 0 8-1 1-0 1 实施中华人民共和国交通运输部发布目次前言1 范围-12 规范性引用文件l3 术语和定义14 工作原理与结构15 技术要求26 试验方法47 检验规则78 标志、包装、运输和储存8前言本标准参照美国各州公路与运输官员协会(A A s H T 0)的规程与试验方法：A A S H T O 1 3 1 2 0 4 用s u p e r p a v e 旋转压实机压实制备和测定热拌沥青混合料(H M A)试件和密度标准试验方法 P r e p a r i n g锄dD e t e n I l i n i“gt h eD e n s i t y0 fH o t-M i xA 叩h M t(H M A)S p e e i m e n sb yM e 趴8o fM eS u p e r p a v eG y m t o r yC o m p a c t o r 制定。本标准由交通行业计量技术委员会提出并归口。本标准起草单位：交通部科学研究院、江苏省交通科学研究院有限公司、北京今谷神箭测控技术研究所、福州美德实验仪器有限公司、北京航天航宇测控技术研究所、欧美大地仪器设备中国有限公司、上海卓致力天仪器设备有限公司、陕西华路通交通科技发展有限责任公司。本标准主要起草人：盛开通、贾渝、彭京武、文永岳、杨志泉、章勇、张玮、崔育其。本标准参加起草人：黄孙俊、游玉石、谷梅、黄晚清、韦武举。旋转压实仪1 范围本标准规定了旋转压实仪的工作原理与结构，技术要求，试验方法，检验规则，标志、包装、运输和储存等内容。本标准规定的旋转压实仪是高性能沥青路面(S u p e r p a v e)设计方法的旋转压实仪。本标准适用于通过揉搓方法制备热拌沥青混合料圆柱体试件的旋转压实仪的生产、检验和使用。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B9 9 6 9 1 工业产品使用说明书总则3 术语和定义下列术语和定义适用于本标准。3 1旋转压实仪g y r a t o r yc o m p a c t o r沥青混合料设计的工具，也是沥青混合料生产质量检验和质量保证的工具。3 2内部角i n t e r n a la n g l e旋转压实仪进行试件压实工作的过程中，试模内部直径与试模底(或顶)板之间形成的角度。3 3顶部内部角t o pi n t e r n a l 粕g l e旋转压实仪进行试件压实工作的过程中，试模内部直径与试模顶板之间形成的角度。3 4底部内部角b o t t o mi n t e r n a la n g l e旋转压实仪进行试件压实工作的过程中，试模内部直径与试模底板之间形成的角度。3 5有效内部角e f f e c 廿v ei n t e r n a ln-g l e顶部内部角和底部内部角的平均值。3 6偏心距e c c e n t r i c i t y旋转压实仪基准轴中心点与作用于试模底板(或顶板)的力作用点之间的距离。3 7扭矩t i l t i n gm o m e n t作用于试模底板(或顶板)的力(平行于旋转压实仪基准轴)与偏心距的乘积。4 工作原理与结构4 1 工作原理在实验室内，模拟实际路面材料体积性质和工程属性，通过揉搓方法，在恒定的垂直压强、恒定的压1J 1-T7 2 4 2 0 0 8实角度及规定的压实转速三个主要技术条件下，试件循偏心角度作匀速圆形周期旋转恒压压实，再去除偏心角度恒压旋转整平，完成制备热拌沥青混合料圆柱体试件的试验过程。本标准中规定的压实角度是指旋转压实仪试验时的有效内部角度，见图1。4 2 结构旋转压实仪主要由反力架、加载装置、旋转基座、测力装置和测位移装置、计算机控制系统、试模等组成。以应用电子一机械合一技术的旋转压实仪结构示意图为例，见图2。朋1 旋转压实仪试验时的有效内部角度示意图1 一加载装置；2 一试模；3-试件；4-加载压头；n 一有效内部角5 技术要求圈2 电子一机械合一技术的旋转压实仪结构示意圈1-加载装置；2 计算机控制系统；3-反力架；4-旋转基座5 一变速装置；6 一底座；7 测位移装置；8-试模；9 一测力装置5 1 外观外观应光洁，无缺损，无锈蚀。5 2 反力架5 2 1反力架应具有足够刚性。5 2 2 若采用结构钢型材焊接反力框架，焊接成型后，需要进行时效处理。5 2 3 宜安装材质为透明可视材料的安全防护门。5 2 4 安全防护门配有电源控制开关，具有安全防护作用。关闭安全防护门，电源控制开关发生作用，旋转压实仪正常运转；开启安全防护门，旋转压实仪不能运转。5 3 加载装置5 3 1 组成加载装置由支撑架，丝杠传动机构、液压传动机构或气动传动机构，加载压头等组成。5 3 2 支撑架5 3 2 1 支撑架包括支撑板、支撑立柱。5 3 2 2 支撑板按组装位置不同，分为支撑板(上)和支撑板(下)，支撑板的上、下平面应平行，平行度2允许误差不大于0 2 0 m m，表面粗糙度R a0 8 1 z m。5。3 2，3 支撑立柱表面淬火处理，洛氏硬度值I-I R C 3 6 一H R C A 0，表面租糙度R 8 0，4 B。5 3 2 4 两支撑立柱对试模底座平面的垂直度允许误差0 2 0 m m。5 3 2 5 支撑板(上)及支撑板(下)沿支撑立柱上下滑动自如。5 3 3 丝杠传动机构5 3 3 1 丝杠传动机构在加载状态下时，运转应平稳。5 3 3 2 丝杠为滚珠丝杠，合金结构钢制作，精度等级2 级。5 3 3 3 变速箱采用蜗轮、蜗杆减速技术，蜗轮选用耐磨损材料制作。5 3 3 4 传动机构的电机选用步进电动机。5 3 4 液压传动机构5 3 4，1 液压传动机构提供试件制备过程中的垂直压强。5 3 4 2 活塞杆上升及下降时应运行平稳，不应有窜动、爬行现象。5 3 4 3 各液压器件、液压管路不应漏油，并可靠固定。5 3 5 气动传动机构5 3 5 1 气动传动机构提供试件制备过程中的垂直压强。5 3 5 2 活塞杆上升及下降时应运行平稳，不应有撞击现象。5 3 5 3 各气动器件、气动管路不应漏气，并可靠固定。5 3 6 加载压头5 3 6，1 加载压头的材质选用合金结构钢。5 3 6 2 加载压头上、下平面应平行，平行度允许误差0 0 5 m m，表面粗糙度R a0 4 t t m。5 3 6 3 加载压头的外径尺寸：4,1 4 9 6 5 i n t o-i-0 1 0 m m，毋9 9 6 5 m m 0 1 0 m m。5 3 6 4 加载压头淬火处理，洛氏硬度值H R C A 8 一H R C 5 2。5 3 7 加载装置垂直压强加载装置作用于试横底座平面的垂直压强：试验初始。一5 次时为6 0 0 k P a 6 0 L P a 大于五次后应恒定在6 0 0 k P a 1 8 k P a。5 4 旋转基座5 4 1 组成旋转基座由旋转套、压实角度调整机构、旋转传动机构、试模底座组成。5 4 2 旋转套5 4 2 1 旋转套包括旋转外套和旋转内套。5 4 2 2 旋转外套的齿形部分表面高频淬火处理，洛氏硬度值H R C A 5 H R C 5 0。5 4 3 压实角度调整机构5 4 3 1压实角度调整机构具有压实角度调整功能和自动松开、自动锁紧的功能。5 4 3 2 旋转外套和旋转内套通过滑块作用，使旋转基座获得零角度或试件压实角度。5 4 3 3 压实角度可调，其调整范围应能够满足试验需要。5 4 3 4 出厂前，压实角度需要进行标定，可实现有效内部角1 1 6 0 0 0 2 0。5 4，4 旋转传动机构5 4 4 1 旋转基座通过旋转传动机构获得旋转，旋转基座的压实工作转速3 0 r m i n O 5 r m i n。5 4 4 2 电动机的变频器应有两段输出，低速段实现压实角度的调整，高速段实现旋转基座的正转及反转运动。5 4 5 试模底座5 4 5 1 试模底座用于固定试模，材质选用合金结构钢。5 4 5 2 试模底座上、下平面应平行，平行度允许误差0 0 5 m m，表面粗糙度R a 0 4 p a n。35 4 5 3 试模底座淬火处理，洛氏硬度值H R C,4 8 一H R C 5 2。5 5 测力装置和测位移装置5 5 1 测力装置5 5 1 1配置经过计量检定合格并具有计量检定证书的测力传感器。5 5 1 2 测力传感器量程0 k N 2 0 k N，准确度1，分辨力0 0 1 k N。5 5 1 3 测力装置静态垂直测量示值误差不大于2。5 5 2 测位移装置5 5 2 1配置经过计量检定合格并具有计量检定证书的测位移传感器或旋转编码器。5 5 2 2 测位移传感器量程0 m m 一2 0 0 r a m，准确度0 1，分辨力0 0 5 m m。旋转编码器准确度0 0 1 m m，分辨力0 0 1 m m。5 5 2 3 测位移装置静态垂直测量示值误差0 1m m。5 6 计算机控制系统5 6 1 计算机控制系统实现对旋转压实仪运行的自动控制和试验数据采集、分析、统计。5 6 2 计算机主要操作界面应附有屏幕操作提示和解释功能。5 6 3 应设置通信接口。5 7 手动紧急停止按钮应设置手动紧急停止按钮。当旋转压实仪在运行过程中机械部分出现异常情况时，或继续进行试验不能保证试验质量时，能够紧急停止机械部分的运转。5 8 试模5 8 1 外观应光洁，无毛刺，锐角倒钝，表面防锈处理。5 8 2 试模应具有足够刚性，材质选用合金结构钢或合金工具钢。5 8 3 试模淬火处理，洛氏硬度值H R C 4 8 一H R C 5 7。5 8。4 试模内孔表面粗糙度R a0。4 p,m。5 8 5 试模尺寸要求如下：a)内孔直径：g l q N+o O O。m m、母1 0 0-o+0 0 1 0 0 m“；b)壁厚不小于7 5 m m；c)高度不小于2 5 0 r a m。6 试验方法6 1 试验仪器和器具试验仪器和器具如下：a)游标卡尺：0 r a m 3 0 0 r a m，分度值0 0 2 t a r a；b)外径千分尺1：0 r a m 一2 5 m m，分度值0 0 1 r a m，外径千分尺2：7 5 r a m 一1 0 0 m m，分度值0 0 1 m m，外径千分尺3：1 2 5 m m 一1 5 0 r a m，分度值0 0 1 r a m；c)内径百分表：5 0 m m 2 0 0 r a m，分度值0 0 1 m m；d)表面粗糙度样块；e)标准测力仪：0 k N 3 0 k N，准确度0 3；f)标准量块：准确度2 级；g)直角尺：O m m 一3 0 0 m m，准确度1 级；h)厚薄规(塞尺)：0 0 2 m m I m m；i)测量块：币1 0 0 m m 1 1 4 m m，两端面平行度0 0 2 m m；J)加载模拟压实角度测量器(包括加载模拟器和快速角度测量仪)或动态角度检验器4k)静态角度测量计；1)磁力表座：百分表量程O m m l O m m，分度值0 O l m m；m)平板：准确度2 级；n)转速测量仪：激光(或红外线)、手持式；o)便携式洛氏金属硬度计。6 2 外观检查用目测和手感检查旋转压实仪的外观，应符合5 1 的规定。6 3 反力架安全防护门电源控制开关有效性的检测安全防护门电源控制开关有效性的检测步骤如下：a)启动旋转压实仪电源总开关；b)关闭安全防护门，锁紧，按下启动键，旋转压实仪旋转基座正常运转，按下停止键；c)开启安全防护门
